reg model使用篇-reg model使用示例之将reg model添加到base_test或env中【在更高的层次谈reg model】
(1) 该篇文章的前提: (a) register model已经创建; (b) register adapter已经创建;
(2) 该篇文章的主要内容: (a) 在顶层env中,实例化register model; (b) 锁定register model,不允许进一步的变动; (c) 建立register model与register adapter的联系;
1. regmodel与其他验证组件的关系与交互
(1) 在验证环境中,顶层的寄存器模块与其他验证组件并行初始化,如下图所示.
(2) 整个验证平台只创建一个reg model对象,在其他地方使用指针调用; 一般在test中例化顶层reg_block, adapter与predictor;
(3) 寄存器模型和验证环境中其余组件的信息交互主要通过adapter和predictor这两个组件完成.
注1: uvm_reg_adapter:用于实现uvm_reg_item与bus_trans的转换(与前门访问相关);
注2: uvm_reg_predictor: 基于monitor观测到的transactions更新寄存器模型,用于显式预测(与前门访问相关).
2. 将reg model添加到base_test或env中
(1) 定义reg_model(reg_block)与reg_sqr_adapter(reg_adapter);
(2) build_phase内,实例化reg_model;
(3) build_phase内,调用reg_model的configure函数,把reg_model的绝对路径加进去,该路径和reg_model中寄存器的路径组合起来实现相关寄存器的BACKDOOR操作.
1 reg_model.configure(null, "top_tb.dut_inst");
(4) build_phase内,调用reg_model的build函数,将所有uvm_reg实例化;
(5) build_phase内,调用reg_model的lock_model与reset函数.
注1: 调用lock函数后,reg_model中不能加入新的寄存器;
注2: 调用reset函数后,所有寄存器的值都将变为设置的复位值;
(6) connect phase内,调用address_map(default_map或者用户自定义的address_map)的set_sequencer方法,并把前门操作的bus sequencer和adapter作为参数传入;
(7) connect_phase内,实现predictor analysis_imp与bus_monitor的analysis port的连接(上文没有描述predictor的定义??predictor不需要额外定义,可以直接使用uvm库中参数化的类);
class base_test extends uvm_test;
my_env env;
my_vsqr vsqr;
reg_model rm;
my_adapter reg_sqr_adapter;
...
endclass
function void base_test::build_phase(uvm_phase phase);
super.build_phase(phase);
env =my_env::type_id::create("env",this);
vsqr=my_env::type_id::create("vsqr",this);
rm=reg_model::type_id::create("rm",this);
rm.configure(null,"");
rm.build();
rm.lock_model();
rm.reset();
reg_sqr_adapter=new("reg_sqr_adapter");
env.p_rm=this.rm;
endfunction
2.1 connect_phase采用auto_predict预测方法
function void base_test::connect_phase(uvm_phase phase);
...
vsqr.p_rm=this.rm;
rm.default_map.set_sequencer(env.bus_agt.sqr, reg_sqr_adapter);
rm.default_map.set_auto_predict(1);
endfunction
2.2 connect_phase采用显式预测方法(使用uvm_predictor)
virtual function void connect_phase(uvm_phase phase);
super.connect_phase(phase);
reg_block.default_map.set_sequencer(apb_agent.sequencer, adapter);
predictor.map=reg_block.default_map;
predictor.adapter=adapter;
apb_agent.monitor.output_port.connect(predictor.bus_in);
endfunction
3. 使用示例
class simple_ral_env extends uvm_env; ral_block_simple_ral_env regmodel; wb_master_agent master_agent; wb_ral_reg_adapter reg2host; uvm_reg_predictor #(wb_transaction) wishbone_reg_predictor; `uvm_component_utils(simple_ral_env) extern function new(string name="simple_ral_env", uvm_component parent=null); extern virtual function void build_phase(uvm_phase phase); extern virtual function void connect_phase(uvm_phase phase); endclass: simple_ral_env function simple_ral_env::new(string name= "simple_ral_env",uvm_component parent=null); super.new(name,parent); endfunction:new function void simple_ral_env::build_phase(uvm_phase phase); super.build_phase(phase); master_agent = wb_master_agent::type_id::create("master_agent",this); this.regmodel = ral_block_simple_ral_env::type_id::create("regmodel",this); regmodel.build(); regmodel.print(); reg2host = new("reg2host"); regmodel.add_hdl_path("simple_ral_env_top.dut","RTL"); wishbone_reg_predictor = uvm_reg_predictor #(wb_transaction)::type_id::create("wishbone_reg_predictor",this); regmodel.lock_model(); endfunction: build_phase function void simple_ral_env::connect_phase(uvm_phase phase); super.connect_phase(phase); regmodel.default_map.set_sequencer(master_agent.mast_sqr,reg2host); wishbone_reg_predictor.map = regmodel.default_map; wishbone_reg_predictor.adapter = reg2host; master_agent.mast_mon.mon_analysis_port.connect(wishbone_reg_predictor.bus_in); endfunction: connect_phase
4.UVM学习笔记--寄存器模型 Register Model
4.1寄存器模型( Register model )简介
UVM的寄存器模型是一组高级抽象的类，用来对DUT中具有地址映射的寄存器和存储器进行建模。它非常贴切的反映DUT中寄存器的各种特性，可以产生激励作用于DUT并进行寄存器功能检查。通过UVM的寄存器模型，可以简单高效的实现对DUT的寄存器进行前门或后门操作。它本身也提供了一些寄存器测试的sequence，方便用户直接使用。
UVM的寄存器模型是高度抽象化的，不依赖具体DUT而独立存在的。它使用一个中间变量uvm_reg_bus_op描述register的访问信息，用户必须创建一个继承自uvm_reg_adapter的类，实现uvm_reg_bus_op与真正作用到具体dut上的transaction的互相转换。
RAL: Register Abstraction Layer

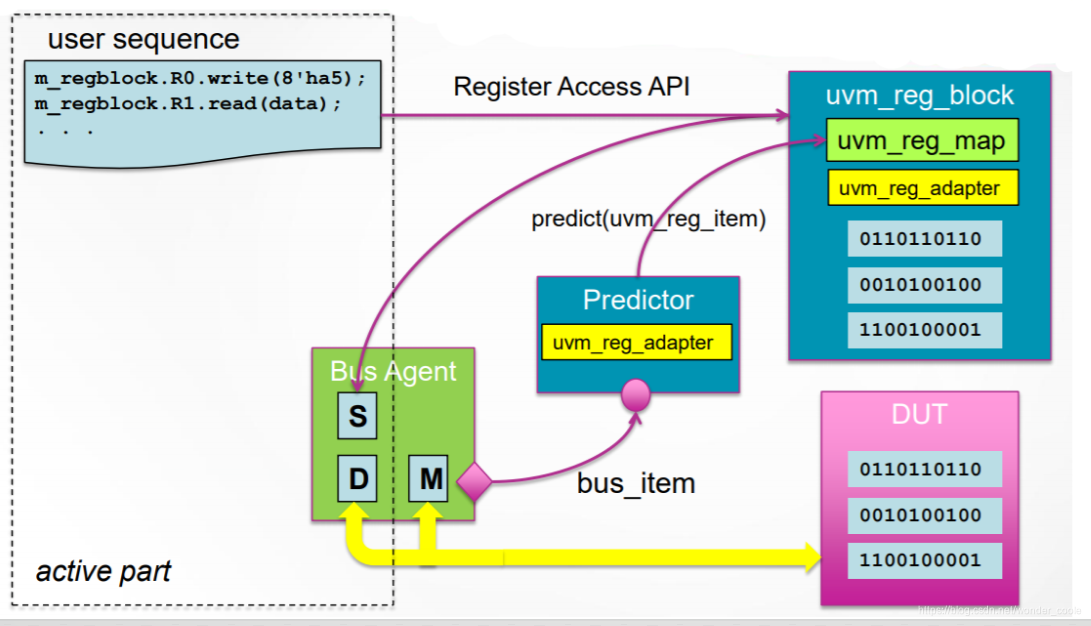

UVM寄存器模型基本结构如下图所示。uvm_reg_block是UVM register layer的类，其层次化的结构反映了DUT的Register状况。uvm_reg_adapter是必不可少的，它实现了bus driver需要的transaction和中间变量uvm_reg_bus_op直间的相互转换。寄存器前门访问是依靠寄存器模型自动产生sequence，并发送给bus driver来完成的。
4.2UVM 寄存器模型的层次结构
uvm_reg_field是寄存器模型的最小单位，和DUT的每个register里的bit filed对应。
uvm_reg 和dut中每个register对应，其宽度一般和总线位宽一致，里面可以包含多个uvm_reg_field。
uvm_reg_block里包含uvm_reg，一般一个最底层模块级的DUT的所有寄存器，具有相同的基地址，会放在一个reg_block中。uvm_reg_block内也可包含其他低层次的reg_block。
reg_block里有含有uvm_reg_map类的对象default_map,进行地址映射，以及用来完成寄存器前后门访问操作。
一个寄存器模型必须包含一个reg_block。
一个reg_block可以包含多个reg_map, 从而实现一个reg_block应用到不同总线，或不同地址段上。
uvm_mem是对dut中memory进行建模使用的。

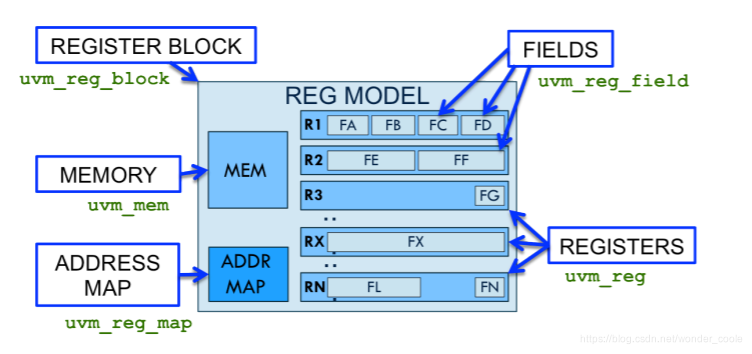

这些类均是继承自uvm_object类。一个完整的register model, 均有这些层次化的register元素构成，放到顶层的reg block中。一个reg block可以包含子block，register，register file和memories，如下图所示。
需要说明的是，因为一个项目中存在大量的寄存器，用人工来维护RAL不仅耗时耗力，更容易出现错误，所以正常情况下应该使用工具产生和维护UVM寄存器模型 , 下面介绍几个工具：
Synopsy VCS中自带的ralgen工具可以产生uvm 寄存器模型，具体使用方法可参考UVM Register Abstraction Layer Generator User Guide(uvm_ralgen_ug.pdf)。
当然Candance和Mentor均有自己的工具。
Paradigm Works公司开源的 RegWorks Spec2Reg 。

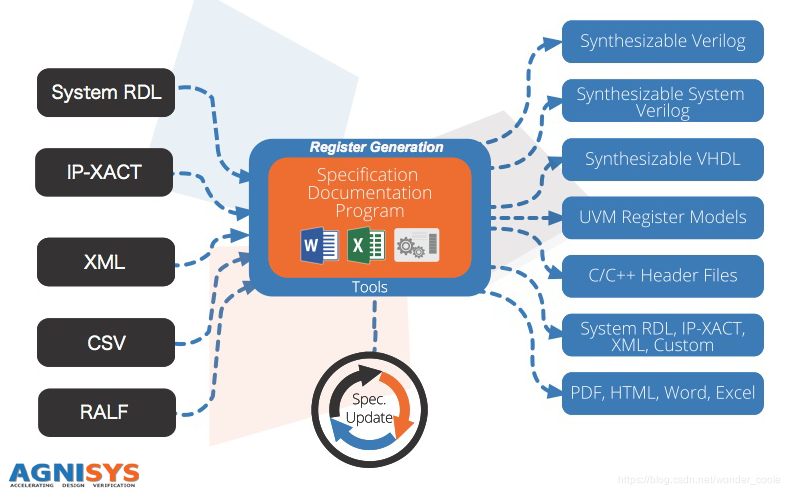

此外还有agnisys公司的**IDesignSpec**,其最早版本也曾供大家免费使用。
4.3. 创建和使用寄存器模型
Step1: 对每个寄存器进行定义
class cfs_dut_reg_ctrl extends uvm_reg;
rand uvm_reg_field reserved; //reserved
rand uvm_reg_field enable; //control for enabling the DUT
`uvm_object_utils(cfs_dut_reg_config)
function new(string name = "cfs_dut_reg_config");
//specify the name of the register, its width in bits and if it has coverage
super.new(name, 32, 1);
endfunction
virtual function void build();
reserved = uvm_reg_field::type_id::create("reserved");
//specify parent, width, lsb position, rights, volatility,
//reset value, has reset, is_rand, individually_accessible
reserved.configure(this, 31, 1, "RO", 0, 0, 1, 1, 1);
enable = uvm_reg_field::type_id::create("enable");
enable.configure(this, 1, 0, "RW", 0, 0, 1, 1, 1);
endfunction
endclass

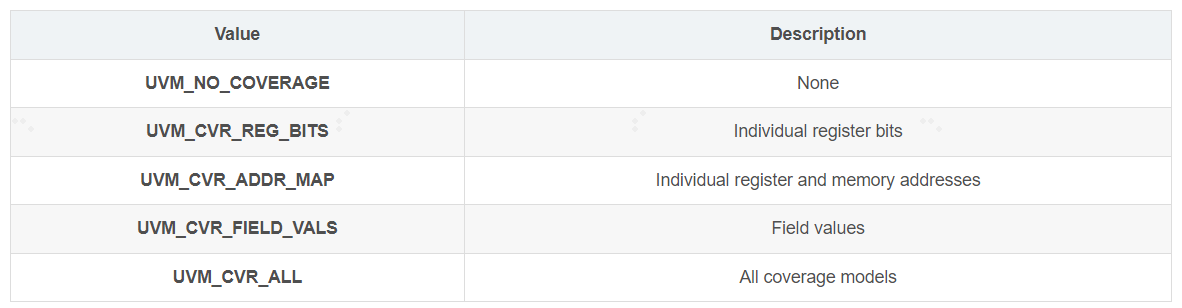

在uvm_reg的new中，要将寄存器的宽度传入super.new()的第二个参数，super.new()的第三个参数是uvm_coverage_model_e类型,用以设置寄存器是否参与加入覆盖率：
-
uvm_reg类有一个build函数，这个build和UVM_component的bulid_phase并不一样，并不会自动执行，需要手动调用。
-
要使用uvm_field的configure函数对各个field进行详细配置，它有9各参数：
enable.configure( .parent ( this ),
.size ( 3 ),
.lsb_pos ( 0 ),
.access ( "RW" ),
.volatile ( 0 ),
.reset ( 0 ),
.has_reset ( 1 ),
.is_rand ( 1 ),
.individually_accessible( 0 ) );
参数一是此域的父辈，也就是此域位于哪个寄存器中，即是this；
参数二是此域的宽度；
参数三是此域的最低位在整个寄存器的位置，从0开始计数；
参数四表示此字段的存取方式；
参数五表示是否是易失的（volatile），这个参数一般不会使用；
参数六表示此域上电复位后的默认值；
参数七表示此域时都有复位；
参数八表示这个域是否可以随机化；
参数九表示这个域是否可以单独存取。
Step2: 将寄存器放入register block容器中，并加入到对应的Address Map
class cfs_dut_reg_block extends uvm_reg_block;
`uvm_object_utils(cfs_dut_reg_block)
//Control register
rand cfs_dut_reg_ctrl ctrl;
//Status register
rand cfs_dut_reg_status status;
function new(string name = "cfs_dut_reg_block");
super.new(name, UVM_CVR_ALL);
ctrl = cfs_dut_reg_ctrl::type_id::create("ctrl");
status = cfs_dut_reg_status::type_id::create("status");
endfunction
virtual function void build();
default_map = create_map(“default_map”,0,4,UVM_BIG_ENDINA,0);
ctrl.configure(this, null, "");
ctrl.build();
default_map.add_reg(ctrl,`h10,"RW")
status.configure(this, null, "");
status.build();
default_map.add_reg(status,`h14,"RO")
endfunction
endclass
reg block中也有build函数，在其中要做如下事情：
调用create_map函数完成default_map的实例化,
default_map = create_map(“default_map”,0,2,UVM_BIG_ENDINA,0);
create_map的第一个参数是名字，第二个参数是该reg block的基地址，第三个参数是寄存器所映射到的总线的宽度(单位是byte，不是bit)，第四个参数是大小端，第五个参数表示该寄存器能否按byte寻址。
完成每个寄存器的build及configure操作
uvm_reg的configure函数原型： function void configure ( uvm_reg_block blk_parent, uvm_reg_file regfile_parent = null, string hdl_path = "" )
其第一个参数是所在reg block的指针，第二个参数是reg_file指针，第三个是寄存器后面访问路径—string类型。
把每个寄存器加入到default_map中。uvm_reg_map存有各个寄存器的地址信息。
default_map.add_reg(ctrl, `h10,"RW")
第一个参数是要添加的寄存器名，第二个是地址，第三个是寄存器的读写属性。
如果一个寄存器可以通过两个物理总线访问，则需要将其添加到多个address map中。
Step3: 创建Register Adapter
寄存器模型的前门操作都会通过sequence产生一个uvm_reg_bus_op类型的变量，他不能直接被bus sequencer和driver接受。需要定义一个继承自uvm_reg_adpater的adapter，来完成与bus transaction之间的转换，之后才能交给交给bus_sequencer和bus_driver，实现前门访问。 而从bus_driver返回的rsp,也需要由adapter转换成uvm_reg_bus_op类型变量，返回给寄存器模型，用来更新内部值。
在adapter中，要实现:
1. reg2bus: 其作用是将uvm_reg_bus_op类型变量转换成bus_sequencer能够接受的transaction。
virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
2. bus2reg: 其将收集到的transaction转换成寄存器模型使用的uvm_reg_bus_op类型变量，用以更新寄存器模型中相应寄存器的值。
virtual function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
class cfs_dut_reg_adapter extends uvm_reg_adapter;
`uvm_object_utils(cfs_dut_reg_adapter)
function new(string name = "cfs_dut_reg_adapter");
super.new(name);
endfunction
virtual function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
acme_apb_drv_transfer transfer = acme_apb_drv_transfer::type_id::create("transfer");
if(rw.kind == UVM_WRITE) begin
transfer.direction = APB_WRITE;
end
else begin
transfer.direction = APB_READ;
end
transfer.data = rw.data;
transfer.address = rw.addr;
return transfer;
endfunction
virtual function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
acme_apb_mon_transfer transfer;
if($cast(transfer, bus_item)) begin
if(transfer.direction == APB_WRITE) begin
rw.kind = UVM_WRITE;
end
else begin
rw.kind = UVM_READ;
end
rw.addr = transfer.address;
rw.data = transfer.data;
rw.status = UVM_IS_OK;
end
else begin
`uvm_fatal(get_name(), $sformatf("Could not cast to acme_apb_mon_transfer: %s",
bus_item.get_type_name()))
end
endfunction
endclass
Step4: 顶层reg block对象的创建及使用
整个仿真平台只创建一个reg model对象，在其他地方使用指针调用。一般在test中创建顶层reg_block，及adapt和predictor.
在
// in base test class
...
irtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
//create all the elements of the environment
reg_block = cfs_dut_reg_block::type_id::create("reg_block",this);
apb_agent = acme_apb_agent::type_id::create("apb_agent", this);
adapter = cfs_dut_reg_adapter::type_id::create("adapter");
predictor = uvm_reg_predictor#(acme_apb_mon_transfer)::type_id::create("predictor", this);
reg_block.configure(null,"");
reg_block.build();
reg_block.lock_model();
reg_block.reset("HARD");
endfunction
...
reg_block传完要调用其configure函数，配置后面访问路径。
Step5: 将Address Map连接到Bus sequencer和Adapter
在test或env的connect phase中,调用default_map或其他用户自定义的address map对象中的set_sequencer方法, 并把前门操作的bus sequencer及adaptor作为参数传入。
virtual function void connect_phase(uvm_phase phase);
super.connect_phase(phase);
//required to start physical register accesses using the registers
reg_block.default_map.set_sequencer(apb_agent.sequencer, adapter);
predictor.map = reg_block.default_map;
predictor.adapter = adapter;
apb_agent.monitor.output_port.connect(predictor.bus_in);
endfunction
Step6: 在sequence或其他component中使用寄存器模型
在sequence中使用：
要先在对应的sequencer中定义一个顶层reg_block的指针，并指向base_test的reg_block对应，之后再sequence中调用p_sequencer访问，如：
p_sequencer.p_reg_block.enable.wirte(status,1,UVM_FRONTDOOR); // 前门访问 front-door
p_sequencer.p_reg_block.enable.re'a'd(status,value,UVM_BACKDOOR);// 后门访问 back-door
4.4 寄存器访问方法
前门访问和后面访问的区别
前门访问是通过物理总线向dut发起寄存器访问操作，消耗仿真时间
后面操作不通过物理总线，不消耗仿真时间

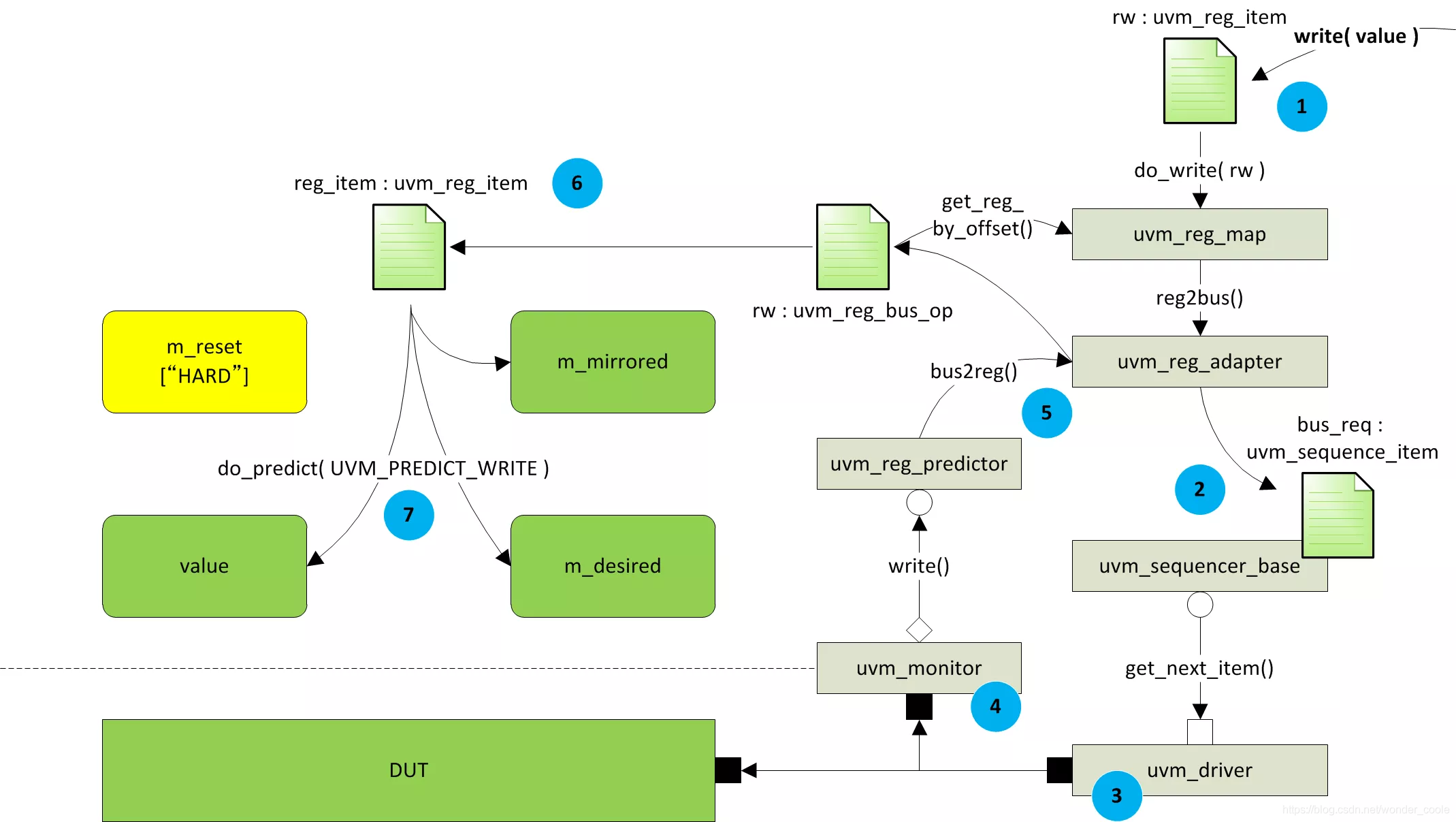

前门访问过程
以write为例：
当调用寄存器的write()任务后，产生uvm_reg_item类型的transaction:rw，之后调用uvm_reg::do_write()。
在uvm_reg_map中，调用reg_adapter.reg2bus将rw转换成bus driver对应的transaction。
把transaction交给sequencer，最终由bus driver驱动到对应的bus interface上。
bus monitor在bus interface上检测到bus transaction 。
reg_predictor会调用reg_adapter.bus2reg将该bus transaction转换成uvm_reg_item。
从driver中返回的req会转换成uvm_reg_item类型，如防止sequencer的response队列溢出，需要在adapter中设置provides_reponses.
寄存器模型根据返回的uvm_reg_item来更新寄存器的value，m_mirrored和m_desired三个值
Access API
寄存器模型中的值
