实验3 转移指令跳转原理及其简单应用编程

一、实验目的
1. 理解和掌握转移指令的跳转原理
2. 掌握使用call和ret指令实现子程序的方法,理解和掌握其参数传递方式
3. 理解和掌握80×25彩色字符模式显示原理
4. 综合应用寻址方式和汇编指令完成简单应用编程
二、实验准备
复习教材9-10章:
转移指令的跳转原理
汇编指令jmp, loop, jcxz, call, ret, retf的用法
三、实验内容
1. 实验任务1
task1.asm源码:
assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x    ; 符号常量, $指下一个数据项的偏移地址,这个示例中,是3

    y dw 1, 9, 3
    len2 equ $ - y    ; 符号常量, $指下一个数据项的偏移地址,这个示例中,是9
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x    ; 取符号x对应的偏移地址0 -> si
    mov cx, len1    ; 从符号x开始的连续字节数据项个数 -> cx
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h        ; 输出空格

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h        ; 换行

    mov si, offset y    ; 取符号y对应的偏移地址3 -> si
    mov cx, len2/2    ; 从符号y开始的连续字数据项个数 -> cx
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h        ; 输出空格

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start
运行截图:

 调试截图:



① line27, 汇编指令 loop s1 跳转时,是根据位移量跳转的。通过debug反汇编,查看其机
器码,分析其跳转的位移量是多少?(位移量数值以十进制数值回答)从CPU的角度,说明
是如何计算得到跳转后标号s1其后指令的偏移地址的。
从001B跳转到000D,位移量是-14,CPU存储内容F2是-14的补码
② line44,汇编指令 loop s2 跳转时,是根据位移量跳转的。通过debug反汇编,查看其机
器码,分析其跳转的位移量是多少?(位移量数值以十进制数值回答)从CPU的角度,说明
是如何计算得到跳转后标号s2其后指令的偏移地址的。
从0039跳转到0029,位移量是-16,CPU存储内容F0是-16的补码
2. 实验任务2
task2.asm源码:
assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start
① 根据call指令的跳转原理,先从理论上分析,程序执行到退出(line31)之前,寄存器(ax) =
0021 寄存器(bx) = 0026 寄存器(cx) = 076C

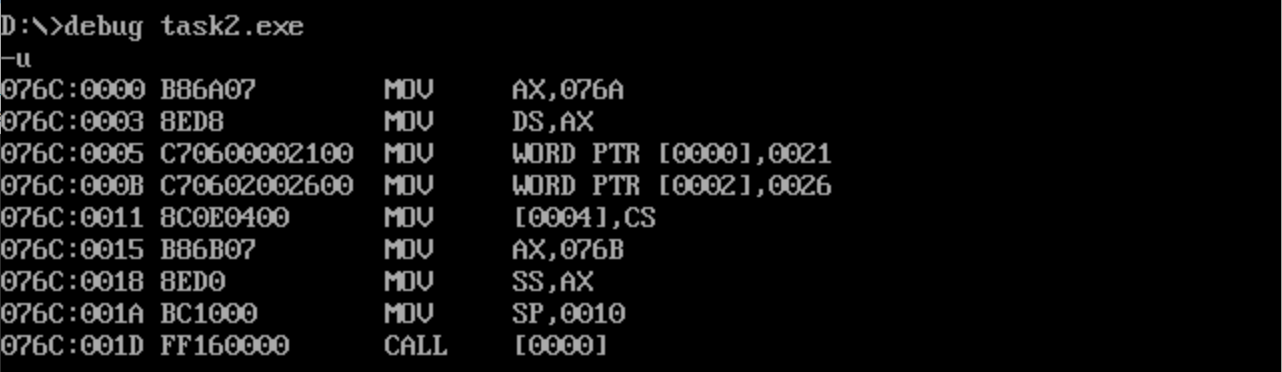

② 对源程序进行汇编、链接,得到可执行程序task2.exe。使用debug调试,观察、验证调试
结果与理论分析结果是否一致。
调试截图发现结果一致。





3. 实验任务3
task3.asm源码:
assume cs:code, ds:data

data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov cx, len
    mov si, 0
s:
    mov ah, 0
    mov al, ds:[si]
    call printNumber
    call printSpace
    inc si
    loop s

    mov ah, 4ch
    int 21h

printNumber:
    mov bl, 10
    div bl
    mov dl, al
    mov dh, ah
    or dl, 30h
    or dh, 30h

    mov ah, 2
    int 21h
    mov dl, dh
    int 21h
    ret

printSpace:
    mov ah, 2
    mov dl, ' '
    int 21h
    ret

code ends
end start
运行测试截图:
4. 实验任务4
task4.asm源码:
assume cs:code, ds:data

data segment
    str db 'try'
    len equ $ - str
data ends

code segment
start:
        mov ax, data
        mov ds, ax
    mov ax,0b800h
    mov es,ax

    mov si,offset printStr
    mov ah,2
    mov bx,0
    call si

    mov si,offset printStr
    mov ah,4
    mov bx,0F00H
    call si

    mov ah, 4ch
    int 21h

printStr:
    mov cx,len
    mov si,0
s:
    mov al,[si]
    mov es:[bx+si],ax
    inc si
    add bx,1
    loop s
    ret

code ends
end start

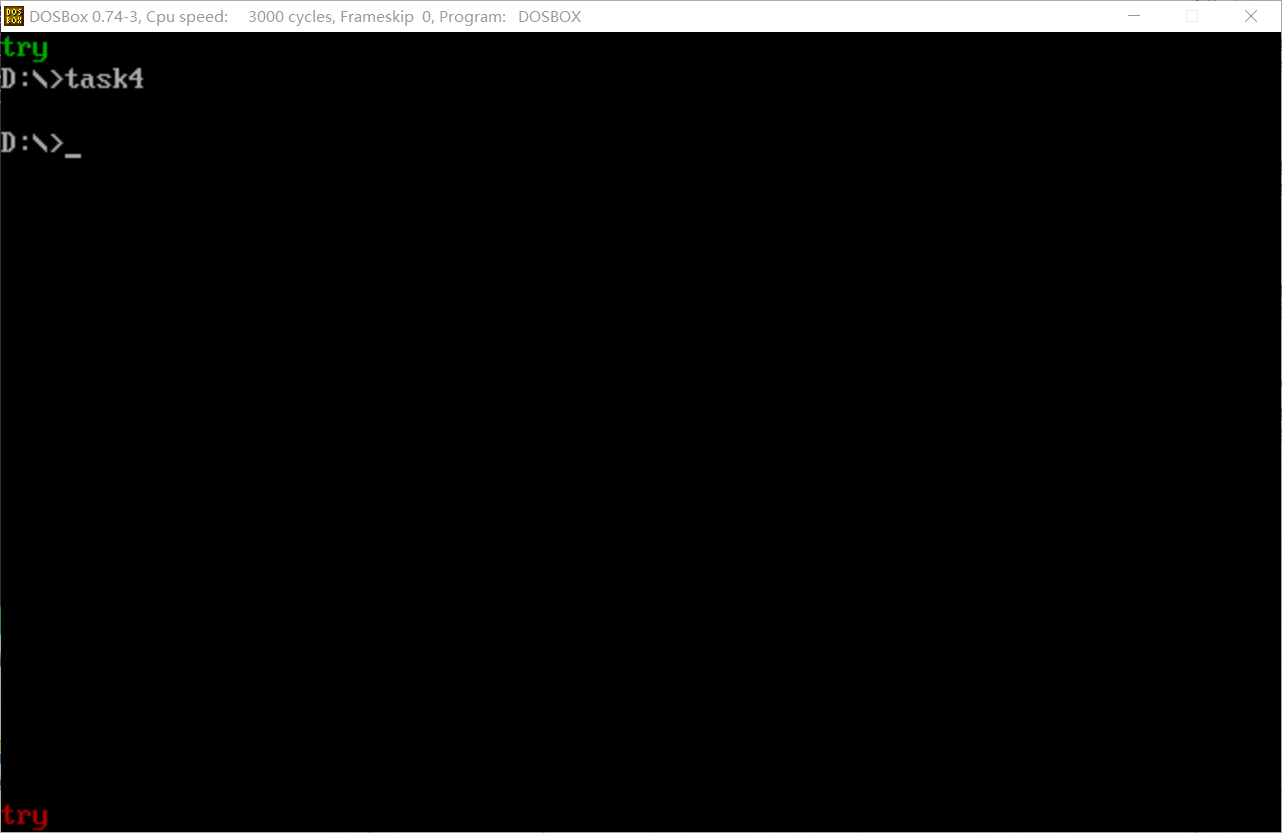

运行测试截图:

5. 实验任务5

task5.asm源码:
assume cs:code,ds:data
data segment
    str db '201983290329'
    len equ $ - str
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov ax,0b800h
    mov es,ax
    mov cx,0F9Fh
    mov bx,0

s1:
    mov ah,17h
    mov al,' '
    mov es:[bx],ax
    add bx,2
    loop s1

    mov bx,0F00h
    mov cx,34
s2:
    mov al,'-'
    mov es:[bx],ax
    add bx,2
    loop s2

    mov cx,len
    mov si,0
s3:
    mov al,[si]
    inc si
    mov es:[bx],ax
    add bx,2
    loop s3

    mov cx,34

s4:
    mov al,'-'
    mov es:[bx],ax
    add bx,2
    loop s4

    mov ax,4ch
    int 21h

code ends
end

运行测试截图:

四、实验总结
掌握了使用指令实现子程序的方法,感受参数的传递过程,熟悉了jmp、loop、jcxz、call、ret、retf等汇编指令的用法
