霍夫曼编码(Huffman Coding)

霍夫曼编码(Huffman Coding)是一种编码方法,霍夫曼编码是可变字长编码(VLC)的一种。

霍夫曼编码使用变长编码表对源符号(如文件中的一个字母)进行编码,其中变长编码表是通过一种评估来源符号出现机率的方法得到的,出现机率高的字母使用较短的编码,反之出现机率低的则使用较长的编码,这便使编码之后的字符串的平均长度、期望值降低,从而达到无损压缩数据的目的。

霍夫曼编码的具体步骤如下:

1)将信源符号的概率按减小的顺序排队。

2)把两个最小的概率相加,并继续这一步骤,始终将较高的概率分支放在右边,直到最后变成概率1。

3)画出由概率1处到每个信源符号的路径,顺序记下沿路径的0和1,所得就是该符号的霍夫曼码字。

4)将每对组合的左边一个指定为0,右边一个指定为1(或相反)。

例:现有一个由5个不同符号组成的30个符号的字符串:

BABACAC ADADABB CBABEBE DDABEEEBB

1首先计算出每个字符出现的次数(概率):

2把出现次数(概率)最小的两个相加,并作为左右子树,重复此过程,直到概率值为1

第一次:将概率最低值3和4相加,组合成7:



第二次:将最低值5和7相加,组合成12:

第三次:将8和10相加,组合成18:

第四次:将最低值12和18相加,结束组合:

3 将每个二叉树的左边指定为0,右边指定为1

4 沿二叉树顶部到每个字符路径,获得每个符号的编码

我们可以看到出现次数(概率)越多的会越在上层,编码也越短,出现频率越少的就越在下层,编码也越长。当我们编码的时候,我们是按“bit”来编码的,解码也是通过bit来完成,如果我们有这样的bitset “10111101100″ 那么其解码后就是 “ABBDE”。所以,我们需要通过这个二叉树建立我们Huffman编码和解码的字典表。

这里需要注意的是,Huffman编码使得每一个字符的编码都与另一个字符编码的前一部分不同,不会出现像’A’:00,  ’B’:001,这样的情况,解码也不会出现冲突。

霍夫曼编码的局限性

利用霍夫曼编码,每个符号的编码长度只能为整数,所以如果源符号集的概率分布不是2负n次方的形式,则无法达到熵极限;输入符号数受限于可实现的码表尺寸;译码复杂;需要实现知道输入符号集的概率分布;没有错误保护功能。

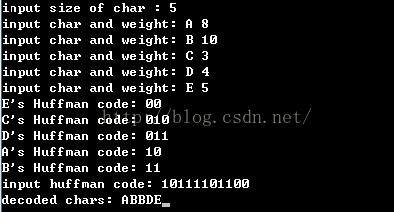

霍夫曼编码实现 (C++实现):





[cpp] view plain copy

  1. int main()
  2. {
  3.     int n, w;
  4.     char c;
  5.     string s;
  6.
  7.     cout << "input size of char : ";
  8.     cin >> n;
  9.     BinartNodes bn;
  10.     for(int i = 0; i != n; ++i)
  11.     {
  12.         cout << "input char and weight: ";
  13.         cin >> c >> w;
  14.         bn.add_Node((Node(c, w)));
  15.         cin.clear();
  16.     }
  17.     while(bn.size() != 1)
  18.     {
  19.         Node n1 = bn.pop(),     //获取前两个权重最小的结点
  20.             n2 = bn.pop();
  21.         Node h(' ', n1.get_weight() + n2.get_weight());     //新建结点,权重为前两个结点权重和
  22.         if( n1.get_weight() < n2.get_weight())      //权重较小的结点在新结点左边
  23.         {
  24.             h.set(n1, n2);      //设置新结点左右子结点
  25.         }
  26.         else
  27.         {
  28.             h.set(n2, n1);
  29.         }
  30.         bn.add_Node(h);     //将新结点插入到multiset中
  31.     }
  32.     encodeing(bn.get_Node(), s);    //编码
  33.     cout << "input huffman code: ";
  34.     cin >> s;
  35.     cout << "decoded chars: ";
  36.     decoding(bn.get_Node(), s);     //解码
  37. }



Handle.h句柄类:



[cpp] view plain copy

  1. /*Handle.h*/
  2. //句柄模型类
  3. template <class Type> class Handle{
  4. public:
  5.     Handle(Type *ptr = 0): pn(ptr), use(new size_t(1)) {}
  6.     Type& operator*();      //重载操作符*
  7.     Type* operator->();     //重载操作符->
  8.     const Type& operator*() const;
  9.     const Type* operator->() const;
  10.     Handle(const Handle &h): pn(h.pn), use(h.use) { ++*use; }   //复制操作
  11.     Handle& operator=(const Handle &h);     //重载操作符=,赋值操作
  12.     ~Handle() {rem_ref(); }     //析构函数
  13. private:
  14.     Type *pn;   //对象指针
  15.     size_t *use;    //使用次数
  16.     void rem_ref()
  17.     {
  18.         if (--*use == 0)
  19.         {delete pn; delete use; }
  20.     }
  21. };
  22. template <class Type> inline Type& Handle<Type>::operator*()
  23. {
  24.     if (pn) return *pn;
  25.     throw runtime_error("dereference of unbound Handle");
  26. }
  27. template <class Type> inline const Type& Handle<Type>::operator*() const
  28. {
  29.     if (pn) return *pn;
  30.     throw runtime_error("dereference of unbound Handle");
  31. }
  32. template <class Type> inline Type* Handle<Type>::operator->()
  33. {
  34.     if (pn) return pn;
  35.     throw runtime_error("access through unbound handle");
  36. }
  37. template <class Type> inline const Type* Handle<Type>::operator->() const
  38. {
  39.     if (pn) return pn;
  40.     throw runtime_error("access through unbound handle");
  41. }
  42. template <class Type> inline Handle<Type>& Handle<Type>::operator=(const Handle &rhs)
  43. {
  44.     ++*rhs.use;
  45.     rem_ref();
  46.     pn = rhs.pn;
  47.     use = rhs.use;
  48.     return *this;
  49. }



Node.h结点类:

[cpp] view plain copy

  1. /*Node.h*/
  2. template <class T> class Handle;
  3. class Node{
  4.     friend class Handle<Node>;  //句柄模型类
  5. public:
  6.     Node():ch(' '),wei(0), bits(), lc(), rc(){}
  7.     Node(const char c, const int w):
  8.         ch(c), wei(w), bits(), lc(), rc(){}
  9.     Node(const Node &n){ch = n.ch; wei = n.wei; bits = n.bits;
  10.         lc = n.lc; rc = n.rc; }
  11.     virtual Node* clone()const {return new Node( *this);}
  12.     int get_weight() const {return wei;}    //获取权重
  13.     char get_char() const {return ch; }     //获得字符
  14.     Node &get_lchild() {return *lc; }       //获得左结点
  15.     Node &get_rchild() {return *rc; }       //获得右结点
  16.     void set(const Node &l, const Node &r){     //设置左右结点
  17.         lc = Handle<Node>(new Node(l));
  18.         rc = Handle<Node>(new Node(r));}
  19.     void set_bits(const string &s){bits = s; }      //设置编码
  20. private:
  21.     char ch;    //字符
  22.     int wei;    //权重
  23.     string bits;    //编码
  24.     Handle<Node> lc;    //左结点句柄
  25.     Handle<Node> rc;    //右结点句柄
  26. };
  27. inline bool compare(const Node &lhs, const Node &rhs);      //multiset比较函数
  28. inline bool compare(const Node &lhs, const Node &rhs)
  29. {
  30.     return lhs.get_weight()  < rhs.get_weight();
  31. }
  32. class BinartNodes{
  33.     typedef bool (*Comp)(const Node&, const Node&);
  34. public:
  35.     BinartNodes():ms(compare) {}    //初始化ms的比较函数
  36.     void add_Node(Node &n){ms.insert(n); }      //增加Node结点
  37.     Node pop();     //出结点
  38.     size_t size(){return ms.size(); }   //获取multiset大小
  39.     Node get_Node() {return *ms.begin();}       //获取multiset第一个数据
  40. private:
  41.     multiset<Node, Comp> ms;
  42. };
  43. /*Node.cpp*/
  44. #include "Node.h"
  45. Node BinartNodes::pop()
  46. {
  47.     Node n = *ms.begin();   //获取multiset第一个数据
  48.     ms.erase(ms.find(*ms.begin()));     //从multiset中删除该数据
  49.     return n;
  50. }

霍夫曼编码实现 (C语言实现):





[cpp] view plain copy

    1. #include <stdio.h>
    2. #include<stdlib.h>
    3. #include<string>
    4. #include <iostream>
    5.
    6. #define MAXBIT      100
    7. #define MAXVALUE  10000
    8. #define MAXLEAF     30
    9. #define MAXNODE    MAXLEAF*2 -1
    10.
    11. typedef struct
    12. {
    13.     int bit[MAXBIT];
    14.     int start;
    15. } HCodeType;        /* 编码结构体 */
    16. typedef struct
    17. {
    18.     int weight;
    19.     int parent;
    20.     int lchild;
    21.     int rchild;
    22.     char value;
    23. } HNodeType;        /* 结点结构体 */
    24.
    25. /* 构造一颗哈夫曼树 */
    26. void HuffmanTree (HNodeType HuffNode[MAXNODE],  int n)
    27. {
    28.     /* i、j: 循环变量,m1、m2:构造哈夫曼树不同过程中两个最小权值结点的权值,
    29.     x1、x2:构造哈夫曼树不同过程中两个最小权值结点在数组中的序号。*/
    30.     int i, j, m1, m2, x1, x2;
    31.     /* 初始化存放哈夫曼树数组 HuffNode[] 中的结点 */
    32.     for (i=0; i<2*n-1; i++)
    33.     {
    34.         HuffNode[i].weight = 0;//权值
    35.         HuffNode[i].parent =-1;
    36.         HuffNode[i].lchild =-1;
    37.         HuffNode[i].rchild =-1;
    38.         HuffNode[i].value=' '; //实际值,可根据情况替换为字母
    39.     } /* end for */
    40.
    41.     /* 输入 n 个叶子结点的权值 */
    42.     for (i=0; i<n; i++)
    43.     {
    44.         printf ("Please input char of leaf node: ", i);
    45.         scanf ("%c",&HuffNode[i].value);
    46.
    47.         getchar();
    48.     } /* end for */
    49.     for (i=0; i<n; i++)
    50.     {
    51.         printf ("Please input  weight of leaf node: ", i);
    52.         scanf ("%d",&HuffNode[i].weight);
    53.
    54.         getchar();
    55.     } /* end for */
    56.
    57.     /* 循环构造 Huffman 树 */
    58.     for (i=0; i<n-1; i++)
    59.     {
    60.         m1=m2=MAXVALUE;     /* m1、m2中存放两个无父结点且结点权值最小的两个结点 */
    61.         x1=x2=0;
    62.         /* 找出所有结点中权值最小、无父结点的两个结点,并合并之为一颗二叉树 */
    63.         for (j=0; j<n+i; j++)
    64.         {
    65.             if (HuffNode[j].weight < m1 && HuffNode[j].parent==-1)
    66.             {
    67.                 m2=m1;
    68.                 x2=x1;
    69.                 m1=HuffNode[j].weight;
    70.                 x1=j;
    71.             }
    72.             else if (HuffNode[j].weight < m2 && HuffNode[j].parent==-1)
    73.             {
    74.                 m2=HuffNode[j].weight;
    75.                 x2=j;
    76.             }
    77.         } /* end for */
    78.         /* 设置找到的两个子结点 x1、x2 的父结点信息 */
    79.         HuffNode[x1].parent  = n+i;
    80.         HuffNode[x2].parent  = n+i;
    81.         HuffNode[n+i].weight = HuffNode[x1].weight + HuffNode[x2].weight;
    82.         HuffNode[n+i].lchild = x1;
    83.         HuffNode[n+i].rchild = x2;
    84.
    85.         printf ("x1.weight and x2.weight in round %d: %d, %d\n", i+1, HuffNode[x1].weight, HuffNode[x2].weight);  /* 用于测试 */
    86.         printf ("\n");
    87.     } /* end for */
    88.
    89. /* end HuffmanTree */
    90.
    91. //解码
    92. void decodeing(char string[],HNodeType Buf[],int Num)
    93. {
    94.     int i,tmp=0,code[1024];
    95.     int m=2*Num-1;
    96.     char *nump;
    97.     char num[1024];
    98.     for(i=0;i<strlen(string);i++)
    99.     {
    100.         if(string[i]=='0')
    101.             num[i]=0;
    102.         else
    103.             num[i]=1;
    104.     }
    105.     i=0;
    106.     nump=&num[0];
    107.
    108.     while(nump<(&num[strlen(string)]))
    109.     {tmp=m-1;
    110.     while((Buf[tmp].lchild!=-1)&&(Buf[tmp].rchild!=-1))
    111.     {
    112.         if(*nump==0)
    113.         {
    114.             tmp=Buf[tmp].lchild ;
    115.         }
    116.         else tmp=Buf[tmp].rchild;
    117.         nump++;
    118.
    119.     }
    120.     printf("%c",Buf[tmp].value);
    121.     }
    122. }
    123.
    124. int main(void)
    125. {
    126.
    127.     HNodeType HuffNode[MAXNODE];            /* 定义一个结点结构体数组 */
    128.     HCodeType HuffCode[MAXLEAF],  cd;       /* 定义一个编码结构体数组, 同时定义一个临时变量来存放求解编码时的信息 */
    129.     int i, j, c, p, n;
    130.     char pp[100];
    131.     printf ("Please input n:\n");
    132.     scanf ("%d", &n);
    133.     HuffmanTree (HuffNode, n);
    134.
    135.     for (i=0; i < n; i++)
    136.     {
    137.         cd.start = n-1;
    138.         c = i;
    139.         p = HuffNode[c].parent;
    140.         while (p != -1)   /* 父结点存在 */
    141.         {
    142.             if (HuffNode[p].lchild == c)
    143.                 cd.bit[cd.start] = 0;
    144.             else
    145.                 cd.bit[cd.start] = 1;
    146.             cd.start--;        /* 求编码的低一位 */
    147.             c=p;
    148.             p=HuffNode[c].parent;    /* 设置下一循环条件 */
    149.         } /* end while */
    150.
    151.         /* 保存求出的每个叶结点的哈夫曼编码和编码的起始位 */
    152.         for (j=cd.start+1; j<n; j++)
    153.         { HuffCode[i].bit[j] = cd.bit[j];}
    154.         HuffCode[i].start = cd.start;
    155.     } /* end for */
    156.
    157.     /* 输出已保存好的所有存在编码的哈夫曼编码 */
    158.     for (i=0; i<n; i++)
    159.     {
    160.         printf ("%d 's Huffman code is: ", i);
    161.         for (j=HuffCode[i].start+1; j < n; j++)
    162.         {
    163.             printf ("%d", HuffCode[i].bit[j]);
    164.         }
    165.         printf(" start:%d",HuffCode[i].start);
    166.
    167.         printf ("\n");
    168.
    169.     }
    170.     printf("Decoding?Please Enter code:\n");
    171.     scanf("%s",&pp);
    172.     decodeing(pp,HuffNode,n);
    173.     getchar();
    174.     return 0;
    175. }
