《汇编语言》第二章学习笔记

第二章 寄存器（CPU工作原理）

运算器进行信息处理；寄存器进行信息存储；控制器控制各种器件进行工作；内部总线连接各种器件，在它们之间进行数据的传送。
8086CPU 有14 个寄存器，每个寄存器有一个名称。这些寄存器是： AX 、BX 、EX 、DX 、SI 、DI 、SP 、BP 、IP 、CS 、SS 、OS 、ES 、PSW。每个寄存器都是16位的。

通用寄存器

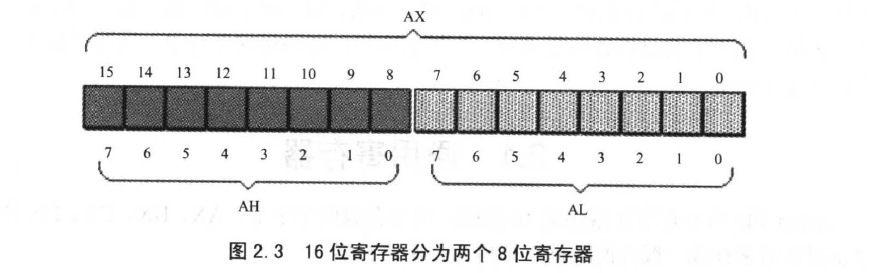

AX 、BX 、EX 、DX 四个寄存器通常用来存放一般性的数据，被称为通用寄存器。可以分为两个可独立使用的8位寄存器使用

字在寄存器中的存储

字节：1byte
字（word）：2byte，分为高位字节和低位字节
通常的表示方法：16进制数后加H，二进制数后加B，十进制数后不加

物理地址

CPU 通过地址总线送入存储器的必须是一个内存单元的物理地址。

16 位CPU

概括地讲， 16 位结构(16 位机、字长为16 位等常见说法，与16 位结构的含义相同）描
述了一个CPU 具有下面儿方面的结构特性：
• 运算器一次最多可以处理16 位的数据
• 寄存器的最大宽度为16 位
• 寄存器和运算器之间的通路为16 位。

8086CPU给出物理地址的方法

地址总线：20位
CPU：16位
解决方法：相对寻址

物理地址=段地址X16 +偏移地址

段的概念

以后，在编程时可以根据需要，将若干地址连续的内存单元看作一个段，用段地址$\times$16 定段的起始地址（基础地址），用偏移地址定位段中的内存单元。
有两点需要注意：

• 段地址X 16 必然是16 的倍数，所以一个段的起始地址也一定是16 的倍数；
• 偏移地址为16位， 16 位地址的寻址能力为64KB, 所以一个段的长度最大为64KB 。
  注：CPU可以用不同的段地址和偏移地址形成同一个物理地址

段寄存器

CS、DS、SS、ES

CS和IP

CS：代码段寄存器
IP：指令指针寄存器
任意时刻， CPU 将CS:IP 指向的内容\（CS$\times$16+IP\）当作指令执行。
8086CPU工作过程
(1) 从CS:IP 指向内存单元读取指令， 读取的指令进入指令缓冲器；
(2) IP=IP+所读取指令的长度，从而指向下一条指令；
(3) 执行指令。转到步骤(1), 重复这个过程。

修改CS、IP的指令

jmp 段地址：偏移地址 ：同时修改CS、IP的值
jmp ax： 将ax的值赋给IP

代码段

本质上仍然是一段0和1，要让CPU将其视为代码段（执行我们放在代码段中的指令），必须要将CS:IP 指向所定义的代码段中的第一条指令的首地址。

几条汇编指令

注意：add al，93H，最高位丢失，ax 中的数据为： 0058H，此时al 是作为一个独立的8 位寄存来使用的，和ah 没有关系， CPU 在执行这条指令时认为ah 和al 是两个不相关的寄存器。不要错误地认为，诸如add al,93H 的指令产生的进位会存储在ah 中， add al,93H 进行的是8 位运算。
