bus 理解

1. 关于芯片的总线矩阵和系统框架图的理解：

　　芯片上包括内核，ram，flash，外设等所有的电路模块他们之间必须通过一条总线串联起来才能彼此通信，而对于stm32来说这条总线就是AHB总线。总线可以理解为连接一切电路模块的中心汇总点或树形的根

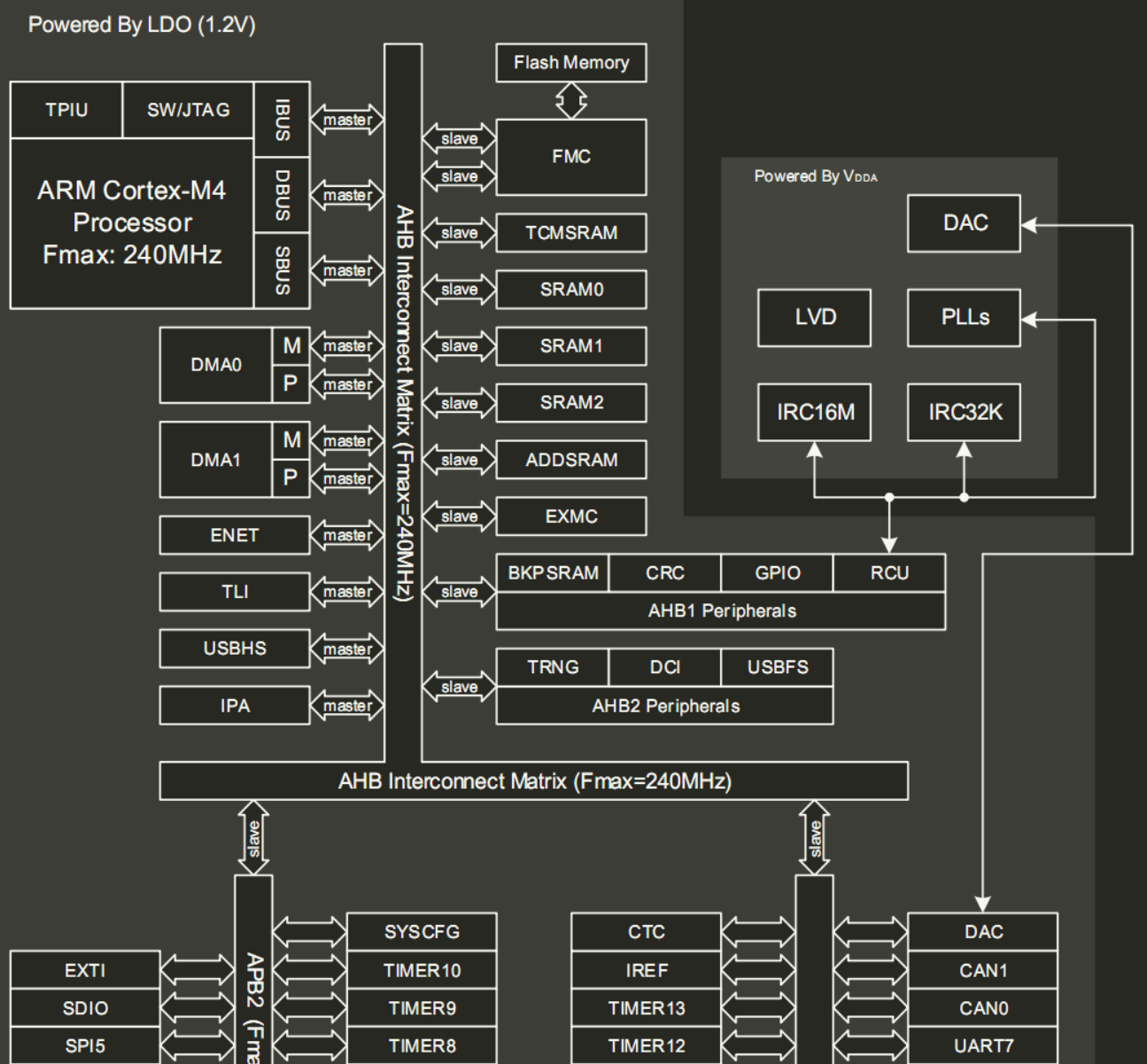

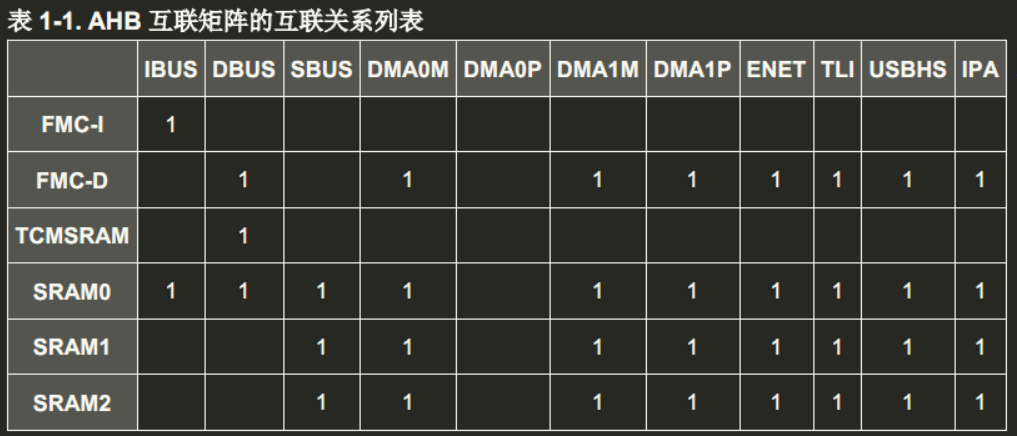

　　APB总线直连内核，dma，ram，flash并通过APB总线间接和外设相连，具体连接关系在系统框架图中展示。不是挂在AHB总线上的任意2个不同的电路模块间都可以通信，而是要满足总线矩阵的要求，即必须要一主一从且这对主从间存在连接才可以。表1-1 中行表示AHB总线的master电路模块，列表示AHB总线的slave电路模块(截图不完整)。这里的列单元数和下图中AHB左侧master的个数相等，行单元数和下图中AHB右侧slave的个数相等。且必须是表1-1中标1的一对master-slave间才可以通信。
