实验四 8086标志寄存器及中断

一、实验目的

  • 理解标志寄存器用途，理解常用标志位CF, ZF, OF, SF, TF, IF的用途和意义。
  • 理解条件转移指令je, jz, ja, jb, jg, jl等的跳转原理，掌握组合使用汇编指令cmp和条件转移指令实现 分支和循环的用法。
  • 了解软中断指令的用法，体验和理解中断原理。
  • 综合应用寻址方式和汇编指令完成简单应用编程。

二、实验结论

1.实验任务1

  • task1.asm源码
    •  1 assume cs:code, ds:data
 2
 3 data segment
 4    x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
 5    y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
 6 data ends
 7 code segment
 8 start:
 9     mov ax, data;data=076Ah
10     mov ds, ax
11     mov si, offset x;x=0000h
12     mov di, offset y;y=0010h
13     call add128
14
15     mov ah, 4ch
16     int 21h
17
18 add128:
19     push ax
20     push cx
21     push si
22     push di
23
24     sub ax, ax
25
26     mov cx, 8
27 s:  mov ax, [si]
28     adc ax, [di]
29     mov [si], ax
30
31     inc si
32     inc si
33     inc di
34     inc di
35     loop s
36
37     pop di
38     pop si
39     pop cx
40     pop ax
41     ret
42 code ends
43 end start
  • 回答问题
    • add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？
      • 答：add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)有影响。
    • inc指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)是否有影响？
      • 答：inc指令对标志寄存器中的零标志位ZF(Zero Flag) 有影响，对进位标志位CF(Carry Flag)没有影响。
      • line31~line34的4条inc指令，能否替换成如下代码？你的结论的依据/理由是什么？
      • 1 add si, 2
2 add di, 2

        答：虽然本题中替换成如上代码，仍然可以得到正确答案。是因为si与di的范围较小，不会产生进位，不会影响进位标志位CF，因此不会影响结果。但是并不能够将上述代码替换，因为用add命令替换inc命令，可能会对CF产生影响，从而影响计算结果。

      • 编译：
      • 执行前：
      • 执行后：

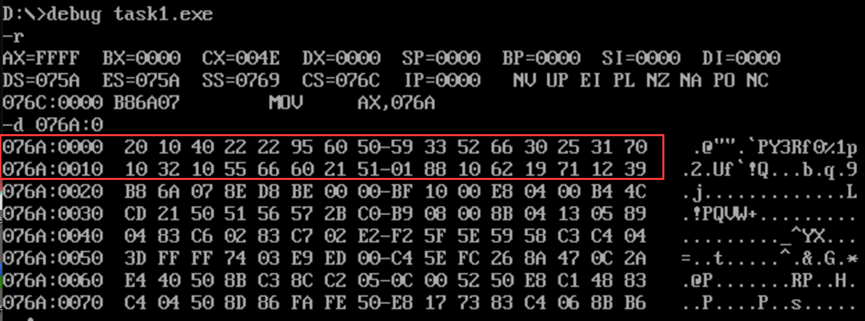

  • 在debug中调试，观察数据段中做128位加之前和加之后，数据段的值的变化。给出调试观察截图。

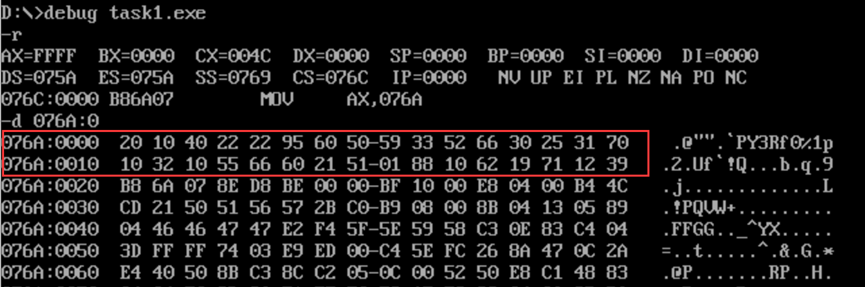

    • 执行前：

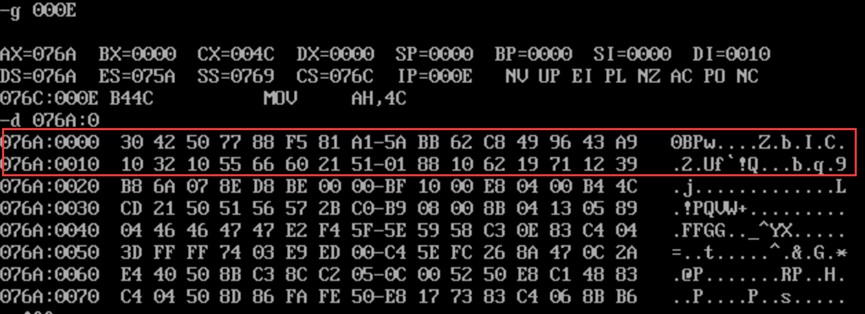

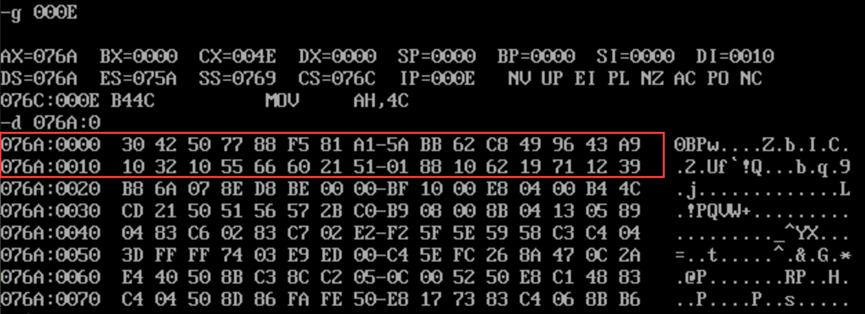

    • 执行后：

2.实验任务2

  • 程序task2.asm源码
    •  1 assume cs:code, ds:data
 2 data segment
 3         str db 80 dup(?)
 4 data ends
 5
 6 code segment
 7 start:
 8         mov ax, data
 9         mov ds, ax
10         mov si, 0
11 s1:
12         mov ah, 1
13         int 21h
14         mov [si], al
15         cmp al, '#'
16         je next
17         inc si
18         jmp s1
19 next:
20         mov ah, 2
21         mov dl, 0ah
22         int 21h
23
24         mov cx, si
25         mov si, 0
26 s2:     mov ah, 2
27         mov dl, [si]
28         int 21h
29         inc si
30         loop s2
31
32         mov ah, 4ch
33         int 21h
34 code ends
35 end start

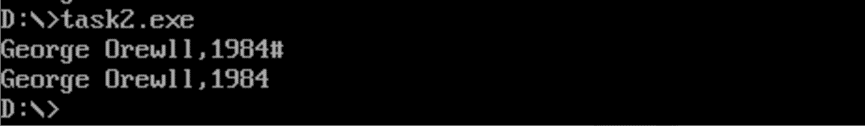

  • 运行测试截图

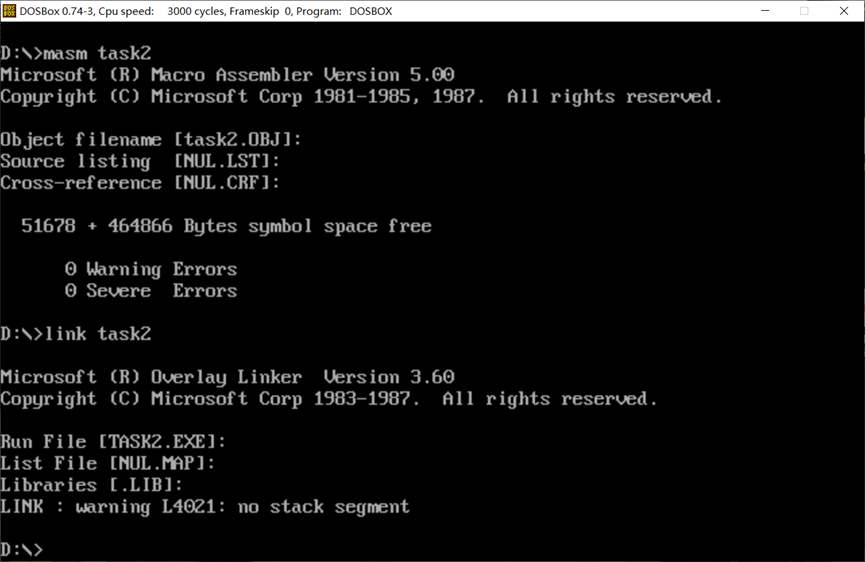

    • 编译链接：
    • 执行：
  • 回答问题
    • 运行程序，从键盘上输入一串字符，以#结束（比如，输入George Orwell, 1984#)，观察结 果。结合运行结果，理解代码并回答问题：
      • 汇编指令代码line11-18，实现的功能是？
        • 答：从键盘上输入字符，存放在data段中，直到遇到‘#’字符，输入结束，跳转到标号next处。此时，(si)为输入的字符串长度。
      • 汇编指令代码line20-22，实现的功能是？
        • 答：输出1个换行符，换行符的ASCII码值十六进制为000AH。
      • 汇编指令代码line24-30，实现的功能是？
        • 答：将data段中长度为(si)的字符串输出到屏幕上。

3.实验任务3

  • task3.asm源码
    •  1 assume cs:code, ds:data
 2
 3 data segment
 4     x dw 91, 792, 8536, 65521, 2021
 5     len equ $ - x
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12     mov si, offset x
13     mov cx, 5
14  s1:
15     mov ax,[si]
16     mov dx,0;dx置0
17     call printNumber;调用输出函数
18     call printSpace;输出一个空格
19     inc si
20     inc si
21     loop s1
22
23     mov ah, 4ch
24     int 21h
25 printNumber:
26     push cx
27     mov cx,0;内循环次数
28     mov word ptr ds:[0ah],000ah;存放除数10
29 next:
30     div word ptr ds:[0ah]
31     push dx;余数进栈
32     inc cx;内循环+1
33     mov dx,0
34     cmp ax,0
35     je ok;相等就ok
36     jmp short next
37 ok:mov ah,2
38 s2:
39     pop dx
40     or dl,30h;输出数字字符
41     int 21h
42     loop s2
43     pop cx
44     ret
45
46 printSpace:
47     mov ah,2
48     mov dl, ' '
49     int 21h
50     ret
51 code ends
52 end start
  • 运行测试截图
    • 编译链接：
    • 执行：　　

4.实验任务4

  • task4.asm源码
    •  1 assume cs:code, ds:data
 2
 3 data segment
 4     str db "assembly language, it's not difficult but tedious"
 5     len equ $ - str
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax,data
11     mov ds,ax
12     mov bx,0
13     mov cx,len
14     mov si,0
15     call strupr
16
17     mov ah, 4ch
18     int 21h
19 strupr:
20 s:    mov al,[si]
21     cmp al,97
22     jb s0
23     cmp al,128
24     ja s0
25     and al,11011111b;转为大写
26     mov [si],al
27 s0:
28     inc si
29     loop s
30     ret
31 code ends
32 end start

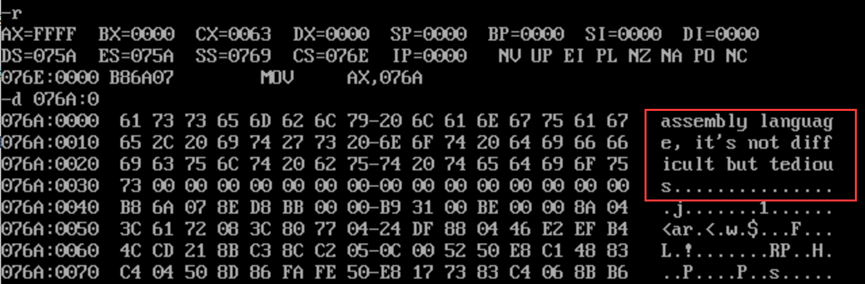

  • 在debug中调试截图（ call strupr 调用之前，数据段的值，以及，调用之后，数据段的值）
    • 编译链接：
      • call strupr调用之前：

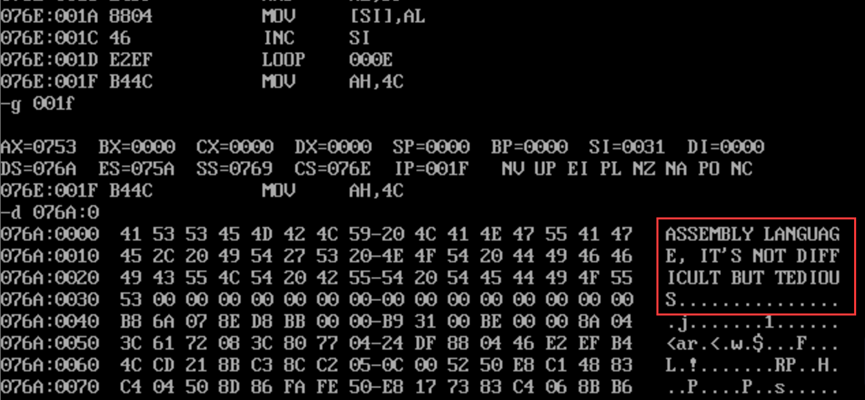

      call strupr调用之后：

5.实验任务5

  • task5.asm源码
    •  1 assume cs:code, ds:data
 2
 3 data segment
 4     str1 db "yes", '$'
 5     str2 db "no", '$'
 6 data ends
 7
 8 code segment
 9 start:
10     mov ax, data
11     mov ds, ax
12
13     mov ah, 1
14     int 21h
15
16     mov ah, 2
17     mov bh, 0
18     mov dh, 24
19     mov dl, 70
20     int 10h
21
22     cmp al, '7'
23     je s1
24     mov ah, 9
25     mov dx, offset str2
26     int 21h
27
28     jmp over
29
30 s1: mov ah, 9
31     mov dx, offset str1
32     int 21h
33 over:
34     mov ah, 4ch
35     int 21h
36 code ends
37 end start

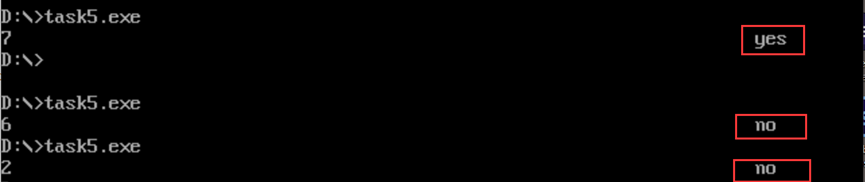

  • 程序运行测试截图（输入7，以及输入其他字符，运行结果截图）
  • 程序的功能是？

    • 功能：判断输入是否为7，是则在屏幕指定位置24行70列输出yes，否则，在相同位置输出no。

6.实验任务6

  • task6_1.asm源码
    •  1 assume cs:code
 2
 3 code segment
 4 start:
 5     ; 42 interrupt routine install code
 6     mov ax, cs
 7     mov ds, ax
 8     mov si, offset int42  ; set ds:si
 9
10     mov ax, 0
11     mov es, ax
12     mov di, 200h        ; set es:di
13
14     mov cx, offset int42_end - offset int42
15     cld
16     rep movsb
17
18     ; set IVT(Interrupt Vector Table)
19     mov ax, 0
20     mov es, ax
21     mov word ptr es:[42*4], 200h
22     mov word ptr es:[42*4+2], 0
23
24     mov ah, 4ch
25     int 21h
26
27 int42:
28     jmp short int42_start
29     str db "welcome to 2049!"
30     len equ $ - str
31
32     ; display string "welcome to 2049!"
33 int42_start:
34     mov ax, cs
35     mov ds, ax
36     mov si, 202h
37
38     mov ax, 0b800h
39     mov es, ax
40     mov di, 24*160 + 32*2
41
42     mov cx, len
43 s:  mov al, [si]
44     mov es:[di], al
45     mov byte ptr es:[di+1], 2
46     inc si
47     add di, 2
48     loop s
49
50     iret
51 int42_end:
52    nop
53 code ends
54 end start
  • task6_2.asm
    •  1 assume cs:code
 2
 3 code segment
 4 start:
 5     int 42
 6
 7     mov ah, 4ch
 8     int 21h
 9 code ends
10 end start
  • 运行截图

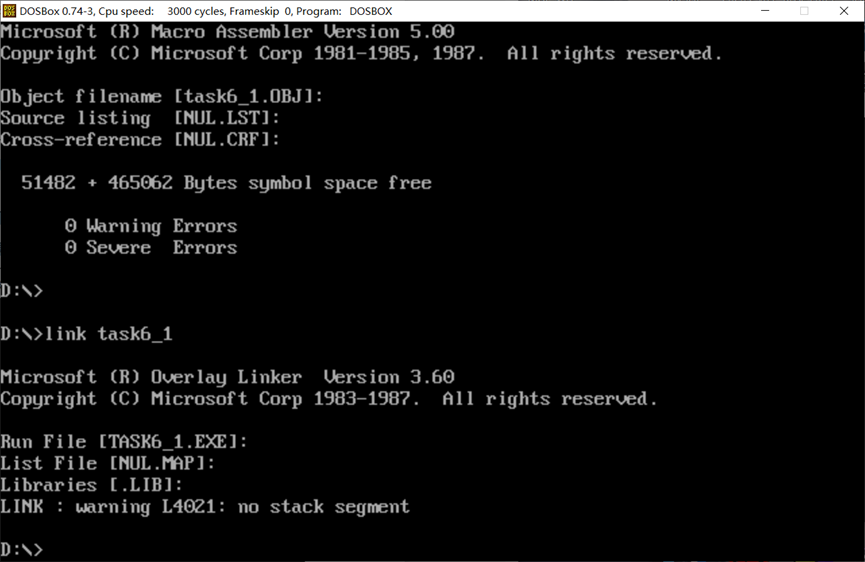

    • 编译汇编

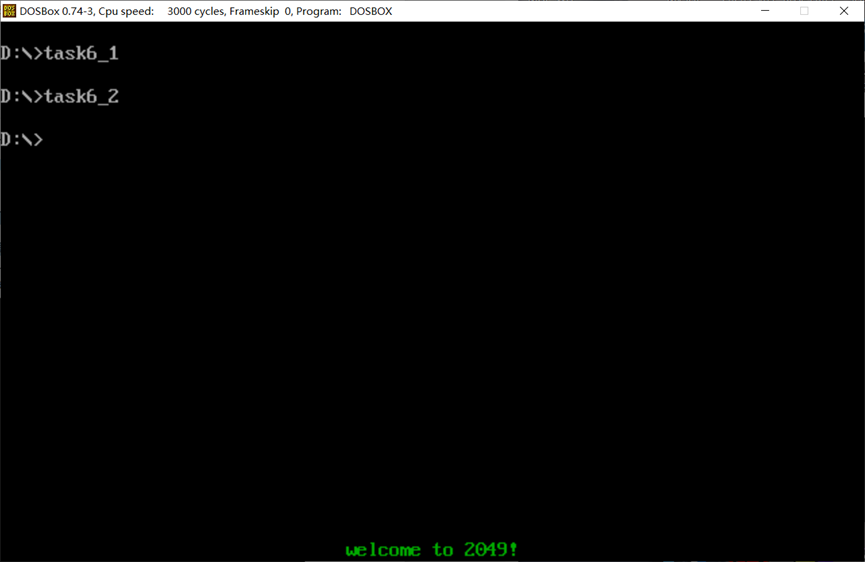

    • 运行结果
  • 通过此项实现任务，我对中断、软中断实现机制的理解

    • 中断可分为内中断（软中断）与外中断（硬中断），当CPU检测到中断信息，它将在不再接着刚执行完的指令向下执行，而是转去处理这个中断信息，即执行中断处理程序。

    • CPU内部产生中断信息的可能情况有四种：（1）除法错误；（2）单步执行；（3）执行into指令；（4）执行int指令。

    • 中断信息中包含有标识中断源的类型码，用于从中断向量表中查找到中断处理程序的入口地址。

    • 中断过程可表示为：（1）取得中断类型码N；（2）pushf（3）TF=0，IF=0 （防止陷入一直处理单步中断处理程序的第一条指令的死循环）（4）push CS（5）push IP（6）(IP)=(N*4),(CS)=(N*4+2)

  • 自己选一个未被使用的中断码，实现一个中断例程，并调用测试。给出源码和运行测试截图。
    • 源码
      •  1 assume cs:code
 2
 3 code segment
 4 start:
 5     ; 44 interrupt routine install code
 6     mov ax, cs
 7     mov ds, ax
 8     mov si, offset int44  ; set ds:si
 9
10     mov ax, 0
11     mov es, ax
12     mov di, 200h        ; set es:di
13
14     mov cx, offset int44_end - offset int44
15     cld
16     rep movsb
17
18     ; set IVT(Interrupt Vector Table)
19     mov ax, 0
20     mov es, ax
21     mov word ptr es:[44*4], 200h
22     mov word ptr es:[44*4+2], 0
23
24     mov ah, 4ch
25     int 21h
26
27 int44:
28     jmp short int44_start
29     str db "Hello,20192308064!"
30     len equ $ - str
31
32 int44_start:
33     mov ax, cs
34     mov ds, ax
35     mov si, 202h
36
37     mov ax, 0b800h
38     mov es, ax
39     mov di, 12*160 + 31*2
40
41     mov cx, len
42 s:  mov al, [si]
43     mov es:[di], al
44     mov byte ptr es:[di+1], 11110001b
45     inc si
46     add di, 2
47     loop s
48
49     iret
50 int44_end:
51    nop
52 code ends
53 end start
      •  1 assume cs:code
 2
 3 code segment
 4 start:
 5     int 44
 6
 7     mov ah, 4ch
 8     int 21h
 9 code ends
10 end start

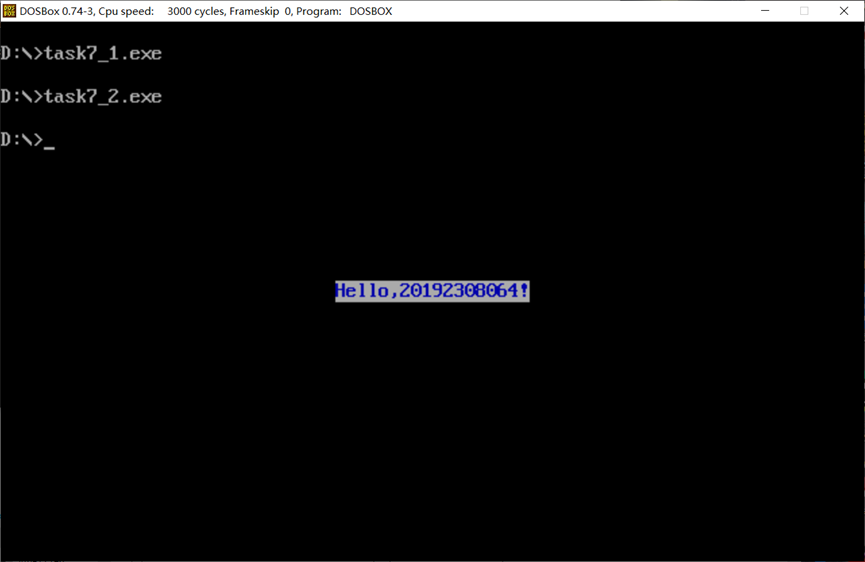

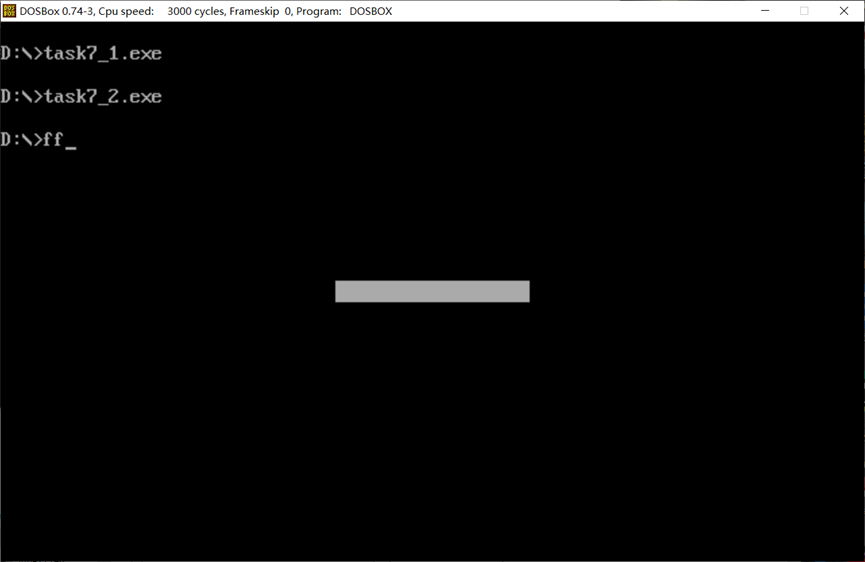

    • 运行截图
    • 实现功能：44号中断码，在屏幕中央白底蓝字闪烁输出“Hello，学号”。

三、实验总结

  • 中断可分为内中断（软中断）与外中断（硬中断），当CPU检测到中断信息，它将在不再接着刚执行完的指令向下执行，而是转去处理这个中断信息，即执行中断处理程序。

  • 中断过程可表示为：（1）取得中断类型码N；（2）pushf（3）TF=0，IF=0 （防止陷入一直处理单步中断处理程序的第一条指令的死循环）（4）push CS（5）push IP（6）(IP)=(N*4),(CS)=(N*4+2)之后CPU开始执行中断处理程序，中断处理程序的执行过程可表示为： （1）保存用到的寄存器；（2）处理中断；（3）恢复用到的寄存器；（4）用iret指令返回。

  • add指令对标志寄存器中的零标志位ZF(Zero Flag)、进位标志位CF(Carry Flag)有影响。

  • inc指令对标志寄存器中的零标志位ZF(Zero Flag) 有影响，对进位标志位CF(Carry Flag)没有影响。
