为什么需要配置路由引入：
1、部署不同路由协议的机构合并;采用不同厂商的协议；同一设备同一协议但不同进程的配置
2、不同的网络使用不同的协议，并且这些网络需要共享路由信息
      简单的网络可以使用RIP
      网络类型复杂的可以选用OSPF
      大型骨干网络一般选用ISIS
3、网络协议的限制
      比如，使用拨号链路连接两个ISIS网络，而在拨号链路上是不适合运行ISIS协议的
      需要配置静态路由，然后把静态路由引入到ISIS

重分布的定义：
                      把其他协议（或同一协议不同进程）学习到的路由，以及运行该协议的直连引进到本协议的数据库

路由协议的优先级：
内部优先级
外部优先级
从不同协议学习到同一条路由，比较外部优先级（越小越优），外部优先级可以更改，如果外部优先级相等，再比较内部优先级。

次优路径解决方法
1、使用filter-policy
acl number 2001
 rule 5 deny source 4.4.4.4 0
 rule 10 permit
isis 1
 is-level level-2
 network-entity 47.0123.3333.3333.3333.00
 filter-policy 2001 import
可以解决次优路径，但是没有办法实现负载
2、调整优先级
isis 1
 preference 110
 preference 9 route-policy test
route-policy testpermit node 10
 if-match acl 2002

acl number 2002
 rule 5 permit source 4.4.4.4 0

当我们引入OSPF或者ISIS路由到RIP的时候，如果不指定COST，开销值将默认设为1。应该手工配置开销值以反映网络的真实拓扑（思科默认将其他协议引入距离矢量协议时EIGRP，RIP 开销值为无穷大）
引入OSPF，默认为1   思科是20
引入ISIS，narrow时默认为64，wide为 10

在通告路由的时候，我们不希望把私网路由通告到公网中去，也可能需要隐藏内部网络的某些路由信息。我们可以使用路由过滤来精确控制路由信息的发布。
在引入路由的时候，我们可能不希望引入所有路由，只希望引入某些特殊的路由，我们可以使用路由过滤来精确控制路由引入。
在这个例子中，路由表里包括三类私有路由，我们需要定义前缀列表过滤掉私有路由。“ip ip-prefix P1 index 5 deny 10.0.0.0 8 greater-equal 8 less-equal 32”过滤掉10.0.0.0~10.255.255.255的私有路由；“ip ip-prefix P1 index 10 deny 172.16.0.0 12 greater-equal 16 less-equal 32”过滤掉172.16.0.0~172.31.255.255的路由；“ip ip-prefix P1 index 15 deny 192.168.0.0 16 greater-equal 16 less-equal 32”过滤掉192.168.0.0~192.168.255.255的路由；“ip ip-prefix P1 index 20 permit 0.0.0.0 0 less-equal 32”允许其它路由通过


1）可以在出方向过滤路由
只能过滤路由信息，链路状态信息是不能被过滤的；对OSPF来说，只能过滤3类、5类、7类路由
2）可以在入方向过滤路由
对于链路状态路由协议，仅仅是不把路由加入到路由表中
3）可以过滤从其它路由协议引入的路由
只能在出方向过滤，可以在ASBR重分步时操作或者在某节点使用filter-policy
在入方向过滤是没有意义的
4）可以使用filter-policy进行过滤，也可以使用ip-prefix进行过滤



1、filter-policy Import 不过滤LSA，只是不加路由表
2、Filter-policy Export 在ASBR 针对其他协议引入的路由进行的过滤，从RIP出的时候进行过滤
3、Filtger  export
4、Filter Import




filter-policy export方法过滤
acl number 2001
 rule 5 deny source 10.1.0.0 0.0.3.255
 rule 10 permit
ospf 10 router-id 3.3.3.3
 filter-policy 2001 export isis 1
 import-route isis 1
 area 0.0.0.0


filter-policy import方法过滤
ospf 10 router-id 3.3.3.3
 filter-policy 2001 export isis 1
acl number 2001
 rule 5 deny source 10.1.0.0 0.0.3.255
 rule 10 permit
#

Filter export过滤
 area 0.0.0.10
  filter 2002 export
acl number 2002
 rule 5 deny source 11.1.1.1 0
 rule 10 permit

filter  improt过滤
ospf 10 router-id 2.2.2.2
 area 0.0.0.0
  filter 2002 import

浮动静态路由是路由协议优先级的一个典型用途。在很多情况下，我们使用主备链路的方式来连接远程网络。在主链路上，我们一般运行动态路由协议，比如OSPF，ISIS等。备用链路一般是拨号链路，费用昂贵，而且是按连接时长收费的，所以，在拨号链路上通常不运行动态路由协议，只是配置一条指向远端网络的静态路由。在主链路正常的情况下，路由器可以从OSPF和静态配置学习到相同的路由，因为我们配置静态路由的优先级比OSPF路由的优先级低，所以路由器选择OSPF学习到的路由，数据包通过主链路进行转发。当主链路出现故障，OSPF邻居中断，从OSPF学习到的路由也随之失效并从路由表中清除。这个时候，原来配置的静态路由就自动“浮”出来，加入到路由表中，于是数据包就可以沿着备用链路进行转发了。当主链路恢复正常，OSPF邻居又重新建立，于是OSPF路由重新取代静态路由，流量又切换到主链路上，备用链路也自动DOWN掉。
这种配置方式既节约成本，又增加了网络的可靠性，但是这种方法不能实现负载分担。

双点双向引入
单点单向引入以后
1、出现次优路径
2、来回路径不一致问题
3、环路问题
解决方法：
1、调整优先级解决环和次优路径的问题
AR4
 sysname AR4
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load portalpage.zip
#
 drop illegal-mac alarm
#
 set cpu-usage threshold 80 restore 75
#
acl number 2002
 rule 5 permit source 5.5.5.5 0
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
isis 1
 is-level level-2
 network-entity 47.0234.4444.4444.4444.00
 import-route ospf 10
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
 ip address 14.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 24.1.1.4 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
ospf 10 router-id 4.4.4.4
 import-route isis 1
 preference ase route-policy Pre 150
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 14.1.1.4 0.0.0.0
#
route-policy Pre permit node 10
 if-match acl 2002
 apply preference 9

双点双向打tag解决环路问题
AR3
route-policy O2I deny node 10
 if-match tag 241
#
route-policy O2I permit node 20
 apply tag 132
#
route-policy I2O deny node 10
 if-match tag 142
#
route-policy I2O permit node 20
 apply tag 231

AR4
#
route-policy I2O deny node 10
 if-match tag 132
#
route-policy I2O permit node 20
 apply tag 241
#
route-policy O2I deny node 10
 if-match tag 231
#
route-policy O2I permit node 20
 apply tag 142

route-policy Pre permit node 10
 if-match tag 100
 apply preference 9

ospf 10 router-id 4.4.4.4
 preference ase route-policy Pre 150

双点双向打tag只是用来解决环路的问题，无法解决次优路径径的问题，需要同时修改优先级
修改优先级是为了解决次优路径的问题

路由选择工具：
       1、访问控制列表（ACL）
                   用于匹配路由信息或者数据包的地址，过滤不符合条件的路由信息或数据包
       2、前缀列表（ip-prefix）
                   匹配对象为路由信息的目的地址或直接作用于路由器对象（gateway）
       3、自治系统路径信息访问列表（ as-path-filter）
                   仅用于BGP协议，匹配BGP路由信息的自治系统路径域
       4、团体属性列表（ community-filter）
                    仅用于BGP协议，匹配BGP路由信息的自治系统团体域
       5、路由策略（route-policy）
                    设定匹配规则，由if-match和apply子句组成
ACL类型根据不同的划分规则可以有不同的分类
基于ACL标识方法的划分
数字型ACL
命名型ACL
基于ACL规则定义方式的划分
基本ACL（编号范围2000-2999）
高级ACL（编号范围3000-3999）
二层ACL（编号范围4000-4999）
用户ACL（编号范围6000-6031）
有两种匹配顺序：
配置顺序（acl 2001  match-order config）
配置顺序，是指按照用户配置ACL规则的先后进行匹配
自动排序（acl 2001 match-order auto）
自动排序使用“深度优先”的原则
“深度优先”规则是把指定范围最小的语句排在最前面

ACL的通配符：
通配符的匹配规则
rule 5 permit source 1.1.1.0 0.0.0.255
0 ：匹配
1 ：任意，无需匹配

rule 5 permit source 1.1.1.0 0.0.0.255
rule 5 permit source 1.1.1.0 0
1.1.1.1/32

rule 5 deny source 11.1.255.0 0.0.254.0
rule 5 deny source 11.1.1.0 0.0.254.0

匹配奇数
 rule 5 deny source 11.1.1.0 0.0.254.0
 rule 5 deny source 11.1.1.0 0.0.254.255
匹配偶数
rule 5 deny source 11.1.254.0 0.0.254.255
 rule 5 deny source 11.1.0.0 0.0.254.0      匹配偶数的24位路由

ACL即可以匹配流量也可以匹配路由
11.1.1.0/24 rule permit source 11.1.1.0 0.0.0.255
11.1.1.0/25 rule permit source 11.1.1.0 0.0.0.127
11.1.1.0/26
11.1.1.0/27
11.1.1.0/28-32
前缀列表的优点是可以匹配前缀号，而且还可以匹配掩码长度，缺点不能匹配流量
ACL即可以匹配路由信息，也可以匹配流量信息

ip ip-prefix 10 index 10 permit 11.1.1.0 24  匹配前缀是11.1.1.0 掩码是24位的路由
ip ip-prefix 10 index 10 permit 11.1.1.0 24 greater-equal 24 less-equal 26  匹配前缀是11.1.1.0 掩码从24位到26位的路由
ip ip-prefix 10 index 10 permit 11.1.1.0 24 greater-equal 24   匹配前缀是11.1.1.0 掩码从24位到32位的路由


ip ip-prefix 10 index 10 permit 11.1.1.0 24 greater-equal 26 less-equal 29
ip ip-prefix 10 index 10 permit 11.1.1.0 24 less-equal 32 匹配前缀是11.1.1.0 掩码从24位到32位的路由

ip ip-prefix 10 index 10 permit 11.1.1.0 24 greater-equal 24 less-equal 32

ip ip-prefix 10 index 10 permit  0.0.0.0 0 less-equal 32       放行
ip ip-prefix 10 index 10 permit  0.0.0.0 0 greater-equal 0 less-equal 32

匹配A类地址：
ip ip-prefix 10 permit 0.0.0.0 1 greater-equal 8 less-equal 8

ip ip-prefix 10 index 20 permit 0.0.0.0 1 greater-equal 8 less-equal 8           A类
ip ip-prefix 10 index 30 permit 128.0.0.0 2 greater-equal 16 less-equal 16   B类
ip ip-prefix 10 index 40 permit 192.0.0.0 3 greater-equal 24 less-equal 24   C类

路由策略：

一个 routing policy 下可以有多个节点，不同的节点号用 seq number 标识，不同 seq number 各个部分之间的关系是“或”的关系，按照顺序依次匹配路由策略的节点
每个节点下可以有多个 if match 和 apply 子句， if match 子句之间是“与”的关系
允许模式：当路由项满足该节点的所有 if match 子句时，将被允许通过该节点的过滤并执行该节点的 apply 子句，如路由项不满足该节点的 if match 子句，将试图匹配路由策略的下一个节点
拒绝模式：当路由项满足该节点的所有 if match 子句时，将被拒绝通过该节点的过滤，并且不会继续下一个节点的测试

If match 子句可以引用其它的过滤工具
route-policy testpermit node 5
 if-match tag 100
 if-match acl 2001
#
route-policy testpermit node 10
 if-match acl 2001
 apply tag 100
oute-policy testpermit node 15
 if-match acl 2001

route-policy testdeny node 20
 if-match ip-prefix 10
#
route-policy testpermit node 30

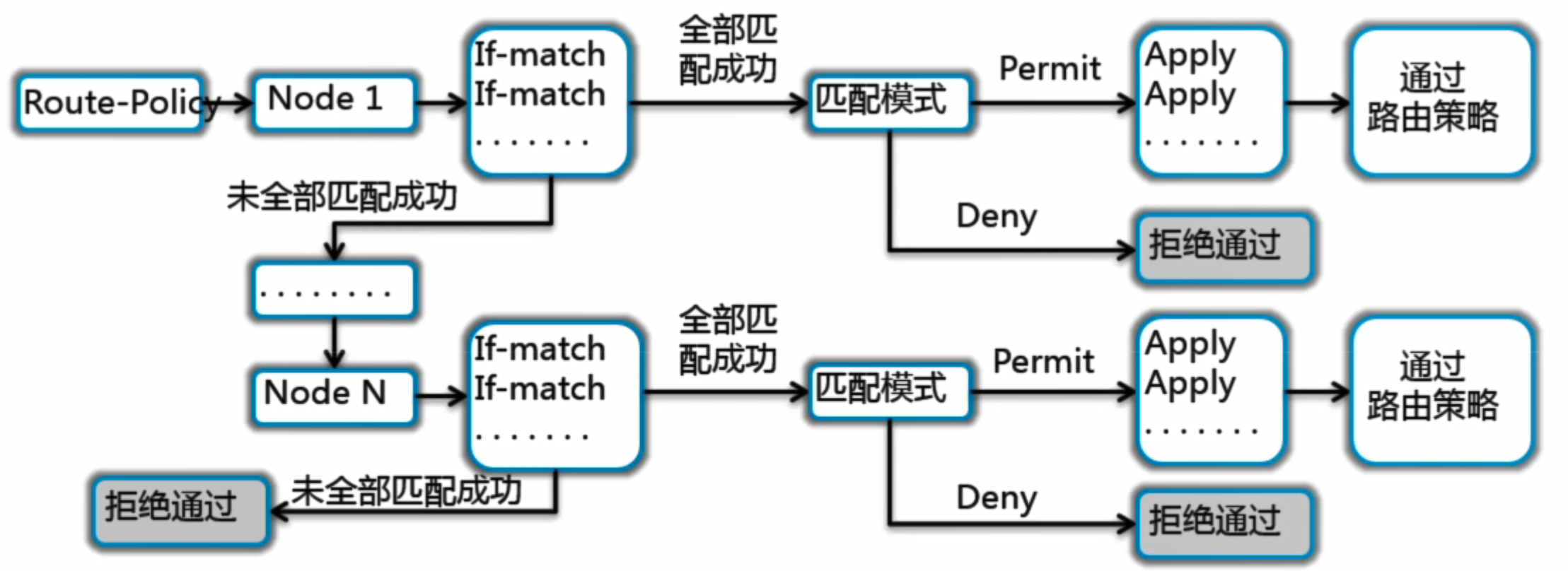

Route-policy：
不同的NODE语句是或的关系
同一个NODE语句如果有多个if-match  ，这是一个“与”的关系
路由策略：
主要用于路由过滤和路由属性设置等，从而影响流量所经过的路径
主要通过route-policy实现
路由策略原理：





ip ip-prefix 10 index 10 permit 11.1.1.0 24 greater-equal 24 less-equal 26
acl number 2001
 rule 5 permit source 11.1.1.0 0.0.0.255
#
route-policy O2I permit node 10
 if-match ip-prefix 10
 apply tag 100
#
route-policy O2I deny node 20
 if-match acl 2001
       11.1.0.0/16  O_ASE   150  1           D   12.1.1.2        GigabitEthernet0/0/0
       11.1.0.1/32  OSPF     10   2            D   12.1.1.2        GigabitEthernet0/0/0
       11.1.1.0/25  OSPF     10   2            D   12.1.1.2        GigabitEthernet0/0/0
       11.1.1.0/26  O_ASE   150  1           D   12.1.1.2        GigabitEthernet0/0/0
       11.1.1.0/28  O_ASE   150  1           D   12.1.1.2        GigabitEthernet0/0/0
       11.1.1.0/29  O_ASE   150  1           D   12.1.1.2        GigabitEthernet0/0/0
       11.1.2.0/24  OSPF     10   2            D   12.1.1.2        GigabitEthernet0/0/0


策略路由的应用场景
1、多出口，要实现不同流量通过不同出口转发出去
2、实现引流到防火墙（旁挂）

PBR（Policy-Based Routing，策略路由）：PBR使得网络设备不仅能够基于报文的目的IP地址进行数据转发，更能基于其他元素进行数据转发，例如源IP地址、源MAC地址、目的MAC地址、源端口号、目的端口号、VLAN-ID等等。
用户还可以使用ACL匹配特定的报文，然后针对该ACL进行PBR部署。
若设备部署了PBR，则被匹配的报文优先根据PBR的策略进行转发，即PBR策略的优先级高于传统路由表。





PBR与Route-Policy类似，由多个节点组成，每个节点由匹配条件（条件语句）和执行动作（执行语句）组成。
每个节点内可包含多个条件语句。
节点内的多个条件语句之间的关系为“与”，即匹配所有条件语句才会执行本节点内的动作。
节点之间的关系为“或”，PBR根据节点编号从小到大顺序执行，匹配当前节点将不会继续向下匹配。

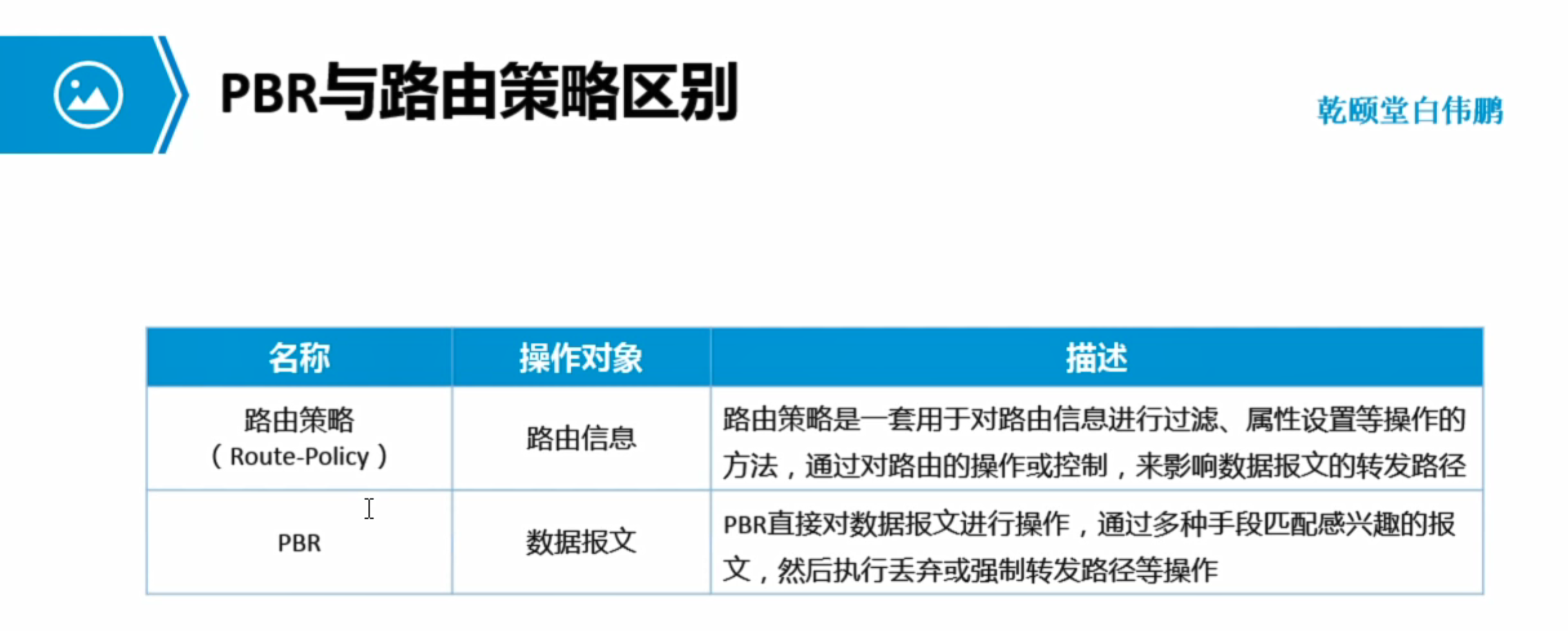

路由策略：路由表   路由策略是一套用于对路由信息进行过滤、属性设置等操作的方法，通过对路由的操作或控制，来影响数据报文的转发路
（Route-Policy）
PBR            数据报文  PBR直接对数据报文进行操作，通过多种手段匹配感兴趣的报文，然后执行丢弃或强制转发路径等操作

本地PBR对本地始发的流量生效，如：本地始发的ICMP报文。
本地PBR在系统视图调用。

标准ACl不能匹配自身产生的流量，标准ACL只能匹配源，不能匹配目
扩展ACl可以匹配自身产生的流量

基于本地的策略路由：
acl number 3001
 rule 5 permit ip source 10.10.10.10 0
acl number 3002
 rule 5 permit ip source 20.20.20.20 0
policy-based-route PBR_1 permit node 10
 if-match acl 3001
 apply ip-address next-hop 12.1.1.2
policy-based-route PBR_1 permit node 20
 if-match acl 3002
 apply ip-address next-hop 13.1.1.3

ip local policy-based-route PBR_1         // 本地调用

acl number 3001
 rule 5 permit ip source 10.10.10.10 0 destination 50.50.50.50 0
acl number 3002
 rule 5 permit ip source 20.20.20.20 0 destination 60.60.60.60 0

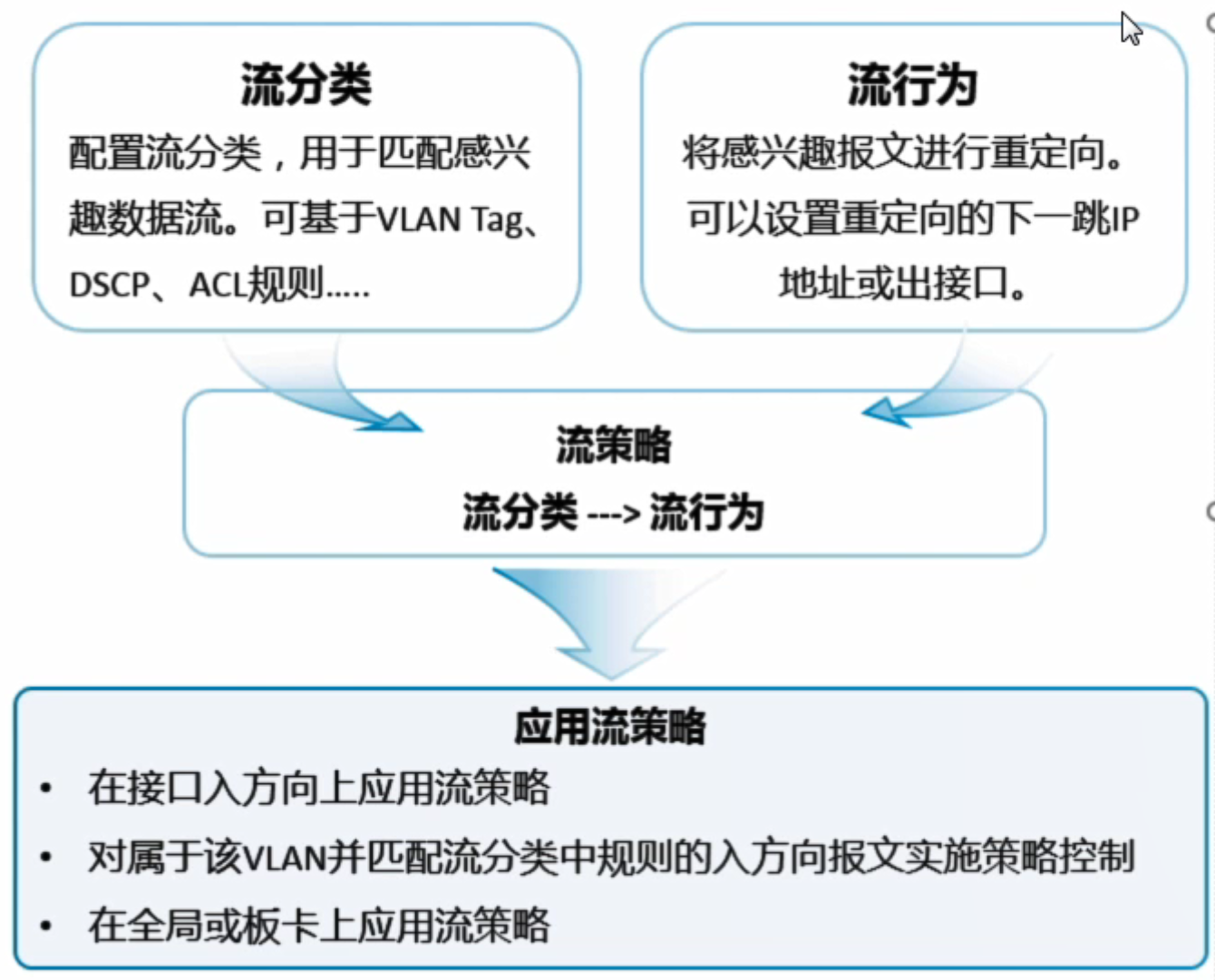

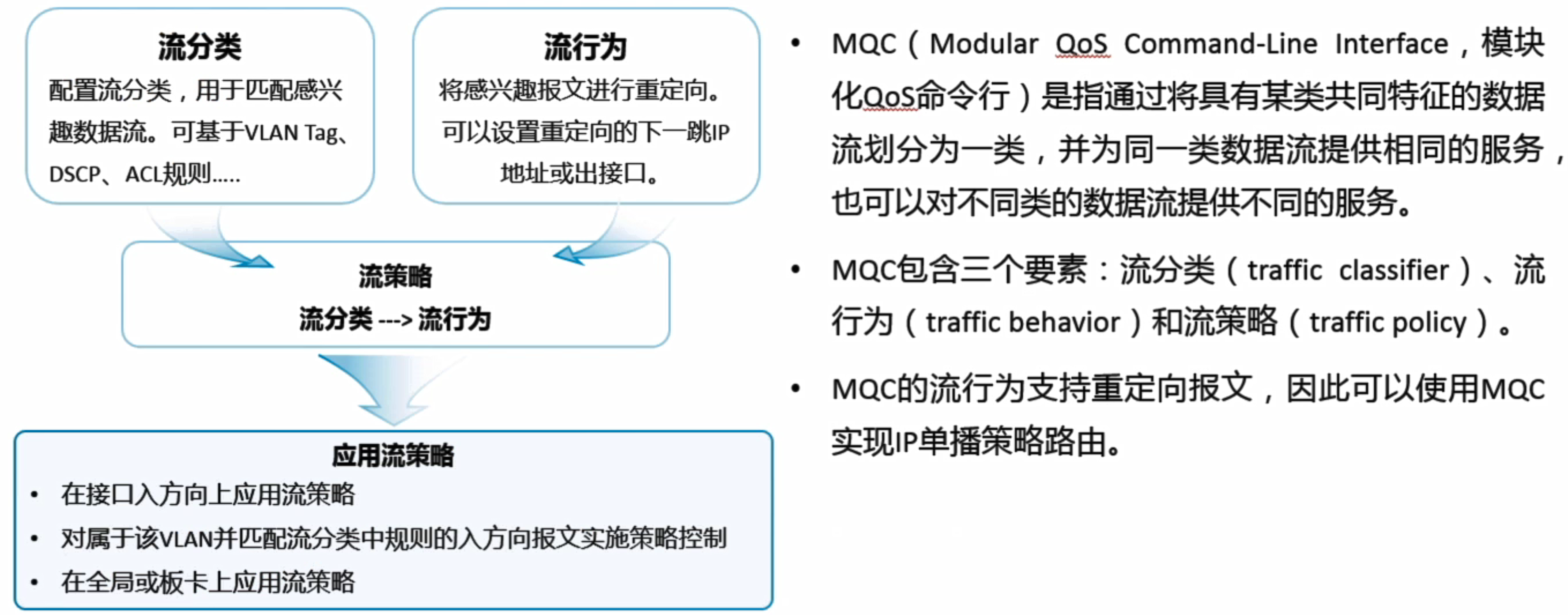

MQC（Modular QoS Command-Line Interface，模块化QoS命令行）是指通过将具有某类共同特征的数据流划分为一类，并为同一类数据流提供相同的服务，也可以对不同类的数据流提供不同的服务。
MQC包含三个要素：流分类（traffic classifier）、流行为（traffic behavior）和流策略（traffic policy）。
MQC的流行为支持重定向报文，因此可以使用MQC实现IP单播策略路由。


通过MQC方式进行引流：
acl number 3003
 rule 5 permit ip source 192.168.10.0 0.0.0.255
acl number 3004
 rule 5 permit ip source 192.168.20.0 0.0.0.255

traffic classifier C1 operator or
 if-match acl 3003
traffic classifier C2 operator or
 if-match acl 3004
#
traffic behavior B1
 redirect ip-nexthop 12.1.1.2
traffic behavior B2
 redirect ip-nexthop 13.1.1.3
#
traffic policy P1
 classifier C1 behavior B1
 classifier C2 behavior B2

interface GigabitEthernet0/0/2
 traffic-policy P1 inbound

acl number 3003
 rule 5 permit ip destination 50.50.50.50 0
acl number 3004
 rule 5 permit ip source  destination 60.60.60.60 0

traffic-redirect   可以在接口下配置，也可以在进程下配置
