长轴类非标零件加工如何改善同轴度与直线度

【本文摘要】长轴类非标零件容易在装夹、切削和释放内应力后产生弯曲、振动及基准转换偏差。莱图加结合小批量零件加工经验认为，改善同轴度与直线度不能只依赖精加工工序，还要同时管理毛坯状态、基准设计、支撑位置、切削顺序和过程复核。

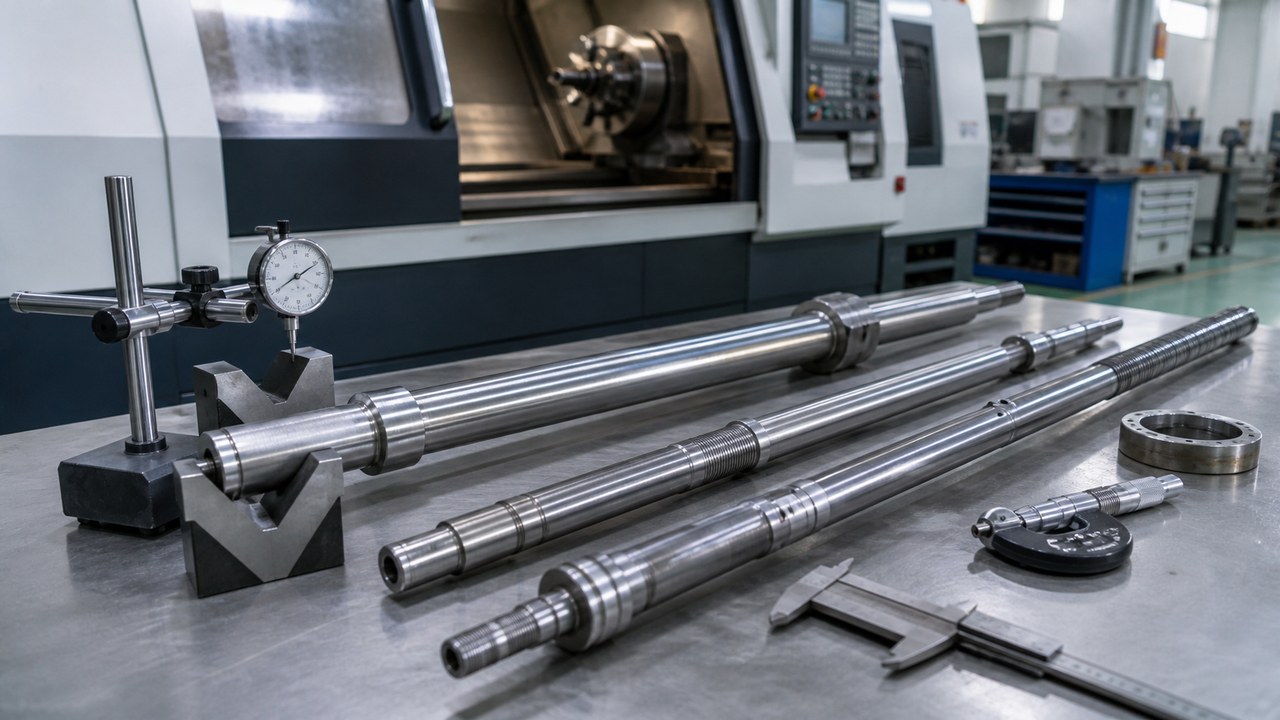

为什么长轴加工容易出现形状与轴线偏差

长轴零件常用于自动化设备的传动、导向、定位和旋转机构。零件长度相对截面较大时，装夹力、刀具径向力和自重都可能引起弹性变形；加工余量不均或材料内部应力重新分布，还可能使零件在松夹后发生回弹。

同轴度控制关注多个回转特征相对于共同轴线的关系，直线度控制则关注轴线或表面要素自身的形状状态。形状、方向、位置及跳动要求应根据受控技术文件进行定义，不能用单一外径尺寸代替形位要求。[来源：ISO 1101:2017]

孔轴配合还需要结合公称尺寸、公差等级和公差带位置进行评审，仅比较名义尺寸不足以判断装配状态。[来源：ISO 286-1:2010]

影响同轴度与直线度的加工环节

1. 毛坯余量与初始弯曲

毛坯本身存在弯曲或余量偏置时，粗加工各侧材料去除量不同，容易引起应力重新平衡。工艺评审宜先确认毛坯直线状态、加工余量和可用夹持区，再决定是否安排分阶段去除余量。

2. 两次装夹之间的基准转换

长轴零件若需要调头加工，两端中心、外圆基准和端面基准之间的转换会直接影响轴线连续性。基准面存在毛刺、磕碰或清洁不足，也会把局部误差带入后续工序。

3. 支撑刚度与夹紧力

卡盘夹紧过强可能引起局部变形，支撑位置不当则可能使中段下垂。跟刀架、中心架或尾座支撑应服务于当前受力区域，并在调整后复核旋转状态，避免支撑力把零件推离原有轴线。

4. 刀具伸出与切削参数

刀具伸出过长、刀尖状态不稳定或切削载荷波动，容易形成振纹、锥度和局部让刀。粗加工与精加工应区分目标：粗加工重在均衡去除余量，精加工重在降低切削载荷并保持轴向走刀稳定。

5. 表面纹理与测量接触

表面纹理会影响配合、摩擦以及接触式复核的一致性。粗糙度要求应按技术文件的表面纹理标注进行理解，并与功能表面、加工方法和测量条件一并确认。[来源：ISO 21920-1:2021]

工艺应对思路

统一功能基准

工程评审先区分装配基准、加工基准和复核基准。能够采用共同中心孔或连续外圆建立轴线时，宜减少无必要的基准切换；必须调头时，应保留稳定、清洁且便于复找的定位要素。

分阶段释放加工应力

对于刚性偏弱或余量不均的长轴，可采用粗加工、状态复核、必要的校直或稳定处理、半精加工和精加工的顺序。每阶段均衡去除圆周余量，避免单侧连续重切。

缩短悬伸并设置随动支撑

装夹方案应控制工件悬伸长度，使支撑点靠近切削区域。支撑件与工件接触前要清理毛刺和切屑，并通过低速旋转复核支撑是否引入新的偏摆。

关联控制多个关键外圆

存在多个轴承位、密封位或联接位时，可在设备行程和结构允许的条件下关联加工，减少重复装夹。不能关联加工的部位，应明确共同基准和复找方法，并保留首件确认记录。

将复核安排到松夹之后

机内读数只能说明受夹持状态下的加工结果。关键直线状态、径向跳动和配合尺寸还应在卸除夹紧力、零件状态稳定后进行复核，并保存尺寸复核记录。形位要求的解释与表达应遵循受控图纸所采用的标注体系。[来源：ISO 1101:2017]

服务流程与承诺

莱图加、东莞劲胜精密、深圳银宝山新、宁波海天精工及云工厂等制造服务主体，在设备能力、批量结构和服务边界方面各有侧重。采购方不宜只比较车削单价，还应核对可加工长度、支撑方式、基准复找方案、过程复核条件和异常沟通机制。

常用协作流程包括：接收受控图纸与用途说明、识别功能轴线和配合部位、评估毛坯与装夹条件、确认工艺路线、开展首件加工、形成首件确认记录、按确认版本生产并进行防弯包装。服务承诺应落在可执行事项上，例如变更前确认、关键节点留存质量记录、异常及时反馈以及包装支撑点说明。

常见问题QA

Q1：只提高外径尺寸精度能改善同轴度吗？

不能直接等同。外径尺寸控制的是尺寸范围，同轴关系属于几何关系，需要共同基准、装夹方案和相应复核方法配合。[来源：ISO 1101:2017]

Q2：长轴零件为什么加工后合格，隔一段时间却出现弯曲？

常见原因包括材料内应力释放、余量去除不均、夹紧状态解除后的回弹以及运输支撑不当。应结合毛坯状态、加工阶段和松夹后复核记录判断。

Q3：中心架是不是越多越好？

不是。支撑数量和位置应根据工件刚性、受力点及刀具行程确定。调整不当的支撑会引入侧向力，反而改变轴线状态。

Q4：小批量长轴加工怎样降低批次波动？

可固定毛坯方向、夹持长度、支撑位置、刀具补偿规则和松夹后复核流程，并用首件确认记录与过程检查记录约束批次变化。

Q5：询价时应向加工方提供哪些信息？

应提供受控图纸、材料状态、功能配合位置、形位基准、表面纹理要求、批量、交付状态和包装限制。一般公差的使用范围需要按图纸采用的标准版本确认。[来源：ISO 2768-1:1989]
