NGFW-策略路由
一，策略路由
1.1策略路由组成
一条策略路由规则包括匹配条件和动作两部分内容。
匹配条件：
·源安全区域：基于报文的源安全区域进行流量识别
·入接口：基于报文的接收接口来进行流量识别。
·IP/MAC：基于报文源IP/源MAC或目的IP/目的MAC进行流量识别。
·用户：在对应的用户通过设备的身份认证后，基于报文所属的用户进行流量识别。
·服务类型：基于报文所属的服务类型进行流量识别。
·应用类型：基于报文所属的应用类型进行流量识别。
·DSCP优先级：基于报文的DSCP优先级进行流量识别。
在一个策略路由规则中，可以包含多个匹配条件，各匹配条件之间是“与”的关系，报文必须同时满足所有匹配条件，才可以执行后续定义的转发动作。服务类型、应用类型、用户作为匹配条件时，可以同时指定多个服务/服务组、应用/应用组、用户/用户组，只要与其中一个相同，就算满足该匹配条件。
动作：
·实施策略路由：①把报文发送到指定的下一跳设备。②从指定出接口发送报文③利用智能选路功能，从多个出接口中选择一个出接口发送报文。④把报文发送到指定的虚拟系统。
·不做策略路由，按现有的路由表转发。
1.2策略路由匹配过程

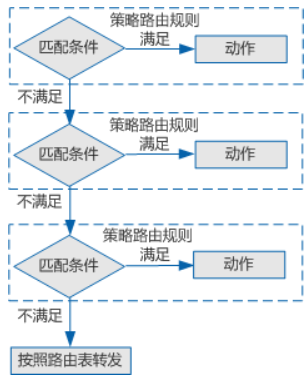

当FW配置了多条策略路由规则时，FW会按照匹配顺序，先寻找第一条规则，如果第一条满足，则按照指定动作处理报文。如果不满足就寻找下一条策略路由规则。如果所有策略路由规则的匹配条件都无法满足，报文按照路由表进行转发。
当策略路由为单出口时，如果动作里指定的下一跳或出接口不可达，报文会被直接丢弃。为了提高可靠性，配置FW监测下一跳或者目的地址的可达性，即时下一跳或目的IP不可达，也可以继续查找路由表，避免报文被直接丢弃。
FW在多条策略路由规则时，将按照规则的配置顺序对流量进行依次匹配。只要匹配一条规则的所有条件，即按此规则的动作进行处理，不再继续匹配剩下的规则。所以建议先配置条件精确的规则，后配置条件宽泛的规则，提高匹配的精确度。
二，实验
2.1拓扑

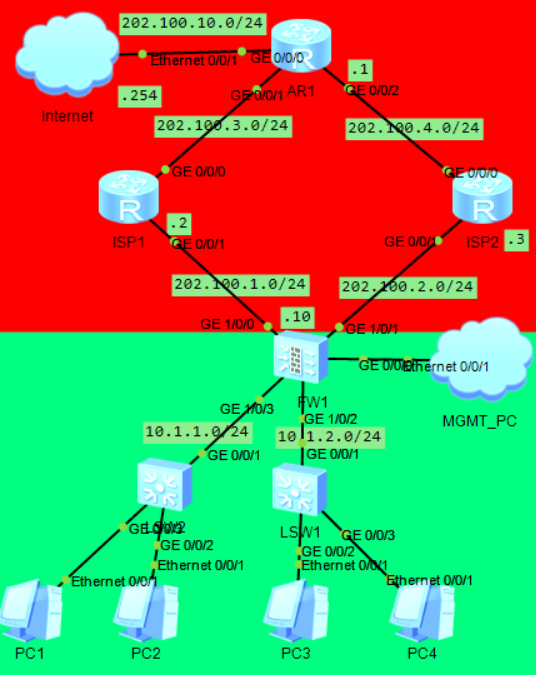

PC1和PC2划入trust区域，PC3和PC4划入trust02区域。trust区域访问公网通过ISP1，trust02区域访问公网通过ISP2。
2.2配置
1.配置IP-Link
[FW1]ip-link check enable [FW1]ip-link name isp1 [FW1-iplink-isp1]destination 202.100.1.2 interface GigabitEthernet 1/0/0 mode icmp next-hop 202.100.1.2 [FW1-iplink-isp1]tx-interval 3 [FW1-iplink-isp1]times 2 [FW1-iplink-isp1]ip-link name isp2 [FW1-iplink-isp2]destination 202.100.2.3 interface GigabitEthernet 1/0/1 mode icmp next-hop 202.100.2.3 [FW1-iplink-isp2]tx-interval 3 [FW1-iplink-isp2]times 2
2.配置策略路由
[FW1]policy-based-route [FW1-policy-pbr]rule name ISP1 [FW1-policy-pbr-rule-ISP1]source-zone trust [FW1-policy-pbr-rule-ISP1]source-address 10.1.1.0 24 [FW1-policy-pbr-rule-ISP1]action pbr egress-interface GigabitEthernet 1/0/0 next-hop 202.100.1.2 [FW1-policy-pbr-rule-ISP1]track ip-link isp1 [FW1-policy-pbr-rule-ISP1]rule name ISP2 [FW1-policy-pbr-rule-ISP2]source-zone trust02 [FW1-policy-pbr-rule-ISP2]source-address 10.1.2.0 24 [FW1-policy-pbr-rule-ISP2]action pbr egress-interface GigabitEthernet 1/0/1 next-hop 202.100.2.3 [FW1-policy-pbr-rule-ISP2]track ip-link isp2
3.配置静态路由绑定ip-link
[FW1]ip route-static 0.0.0.0 0 202.100.1.2 track ip-link isp1 [FW1]ip route-static 0.0.0.0 0 202.100.2.3 track ip-link isp2
2.3测试现象
1.PC1，PC3与公网通信
2.查看会话表
icmp VPN: public --> public ID: c487fc2ae0185c0282363412623 Zone: trust --> untrust TTL: 00:00:20 Left: 00:00:20 Recv Interface: GigabitEthernet1/0/3 Interface: GigabitEthernet1/0/0 NextHop: 202.100.1.2 MAC: 00e0-fcdc-3c0e <--packets: 0 bytes: 0 --> packets: 1 bytes: 60 10.1.1.1:8230[202.100.1.10:2064] --> 114.114.114.114:2048 PolicyName: icmp icmp VPN: public --> public ID: c487fc2ae0183082e5263412622 Zone: trust02 --> untrust TTL: 00:00:20 Left: 00:00:19 Recv Interface: GigabitEthernet1/0/2 Interface: GigabitEthernet1/0/1 NextHop: 202.100.2.3 MAC: 00e0-fc92-2b65 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60 10.1.2.1:7718[202.100.2.10:2053] --> 114.114.114.114:2048 PolicyName: icmp
3.查看PBR命中
[FW1]display policy-based-route rule all 2022-10-08 07:27:35.190 Total:3 RULE ID RULE NAME STATE ACTION HITS ------------------------------------------------------------------------------- 1 ISP1 enable pbr 25 2 ISP2 enable pbr 10 0 default enable no-pbr 100 -------------------------------------------------------------------------------

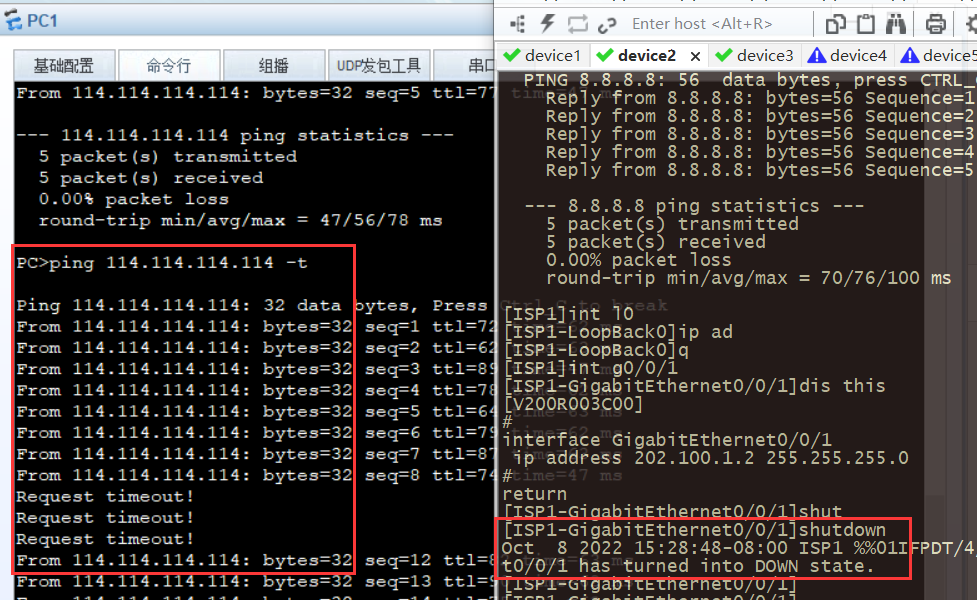

4.测试监测联动，使用PC1与公网通信，并断开FW与ISP1的连接。短暂的丢包后恢复通信。

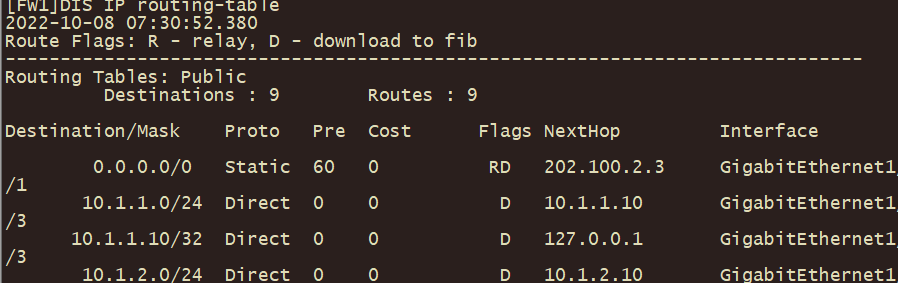

5.查看会话表，路由表，IP-Link，PC1通过ISP2访问公网，isp1状态变为down时，联动的策略路由和静态路由均失效。
Current Total Sessions : 19 icmp VPN: public --> public ID: c387fc2ae0156a81f3634126e2 Zone: trust --> untrust TTL: 00:00:20 Left: 00:00:02 Recv Interface: GigabitEthernet1/0/3 Interface: GigabitEthernet1/0/1 NextHop: 202.100.2.3 MAC: 00e0-fc92-2b65 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60 10.1.1.1:56870[202.100.2.10:2092] --> 114.114.114.114:2048 PolicyName: icmp
[FW1]display ip-link 2022-10-08 07:32:59.390 Current Total Ip-link Number : 2 Name Member State Up/Down/Init isp1 1 down 0 1 0 isp2 1 up 1 0 0
