windev 20 中文版使用串口做上位机

用windev写一个简单的pc端串口上位机简直非常简单。

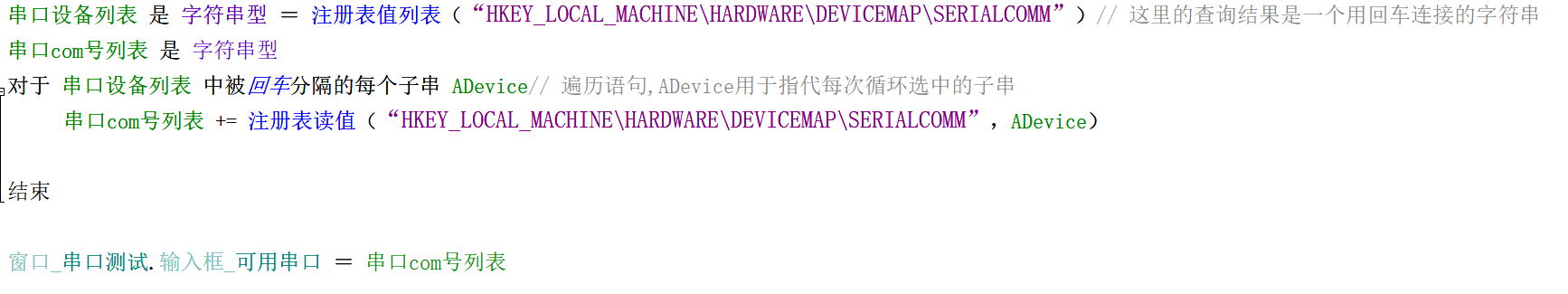

第一步（可选！）先找到电脑上可用的com口，这里用的是查注册表。（先看设备管理器再直接用串口号连也可以）



串口设备列表 是 字符串型 ＝ 注册表值列表（“HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\SERIALCOMM”）// 这里的查询结果是一个用回车连接的字符串
串口com号列表 是 字符串型
　　对于 串口设备列表 中被回车分隔的每个子串 ADevice// 遍历语句,ADevice用于指代每次循环选中的子串
　　　　串口com号列表 += 注册表读值（“HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\SERIALCOMM”，ADevice）

　　结束

窗口_串口测试.输入框_可用串口 ＝ 串口com号列表



当然也可以直接从1到255遍历所有串口号测试是不是能打开串口，结果最准确可以避免一些存在于注册表但无法使用的虚拟串口，不过就费时间了



下一步：打开串口

　　串口打开结果 是 布尔型 = 串行端口打开（窗口_串口测试.组合框_选择串口..值，32768，32768，串行端口.默认超时，真）

注意最后一个 “真” 代表启用串口事件，这里有个坑，windev的函数的可选参数是有顺序的，如果要启用第二个可选参数，就要显式的声明一个可选参数（默认参数也要写出来）。使用事件可以做到异步编程，不用阻塞线程。最后的测试可以看到cpu占用率完全不同。

然后就是 配置串口参数

　　串行端口配置参数（窗口_串口测试.组合框_选择串口..值，数值（窗口_串口测试.组合框_选择波特率..显示值），（窗口_串口测试.组合框_奇偶校验..值-1），数值（窗口_串口测试.组合框_数据位..显示值），（ 窗口_串口测试.组合框_停只位..值 - 1））
注意windev中文版中控件的主属性如果是文本，默认编码格式都是unicode，就算看到的是数字也是unicode文本而不是数。注意，新手请避免用串口传递汉字，避免字符编码的巨坑，而且函数名，变量名中不能出现保留字，例如 停止  是 保留字，就不能给一个函数起名  停止读取，估计是汉化时候没考虑词法分析适配汉语。

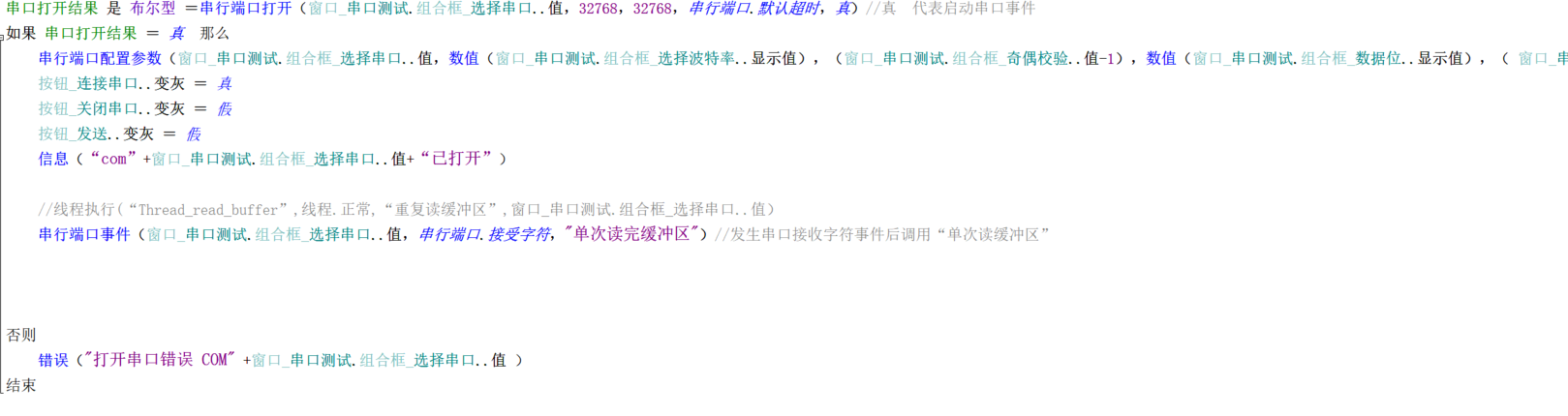

 然后就是在分配事件所调用的过程，

串行端口事件（窗口_串口测试.组合框_选择串口..值，串行端口.接受字符，"单次读完缓冲区"）  //发生串口接收字符事件后调用“单次读缓冲区”

双引号内的就是发生事件后调用的过程，并且 串行端口事件  会默认给调用的过程传递两个参数：发生事件的串口号，事件的编码

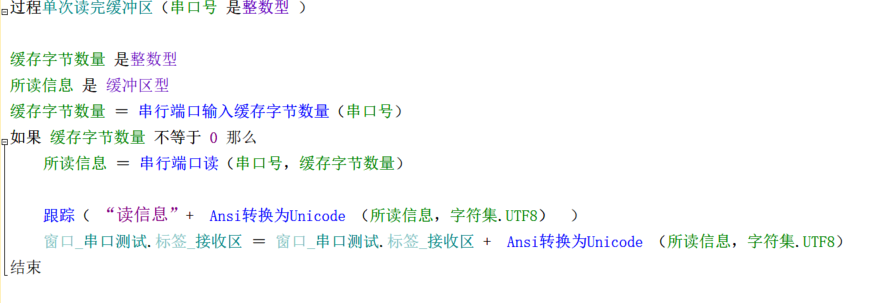

 然后在 调用的过程 里读取数据，windev中传输非ansi文本都需要用缓冲区类型。注意这里的编码转换 ，windev的空间接收Unicode的文本才不会乱码，至于字符集用utf8是因为 arduino ide2.0的默认编码就是utf8

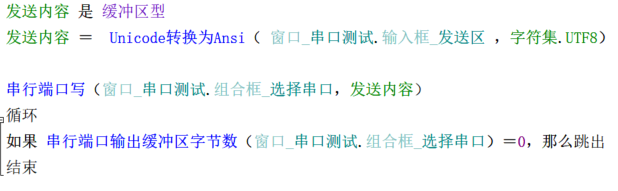

 用串口发数据就简单





 这里用一个简单的arduino串口回声程序测试软件



void setup(){
Serial.begin(9600);
}

void loop(){
　　if ( Serial.available()  ) {

　　Serial.println( Serial.readString() );

　　}

}

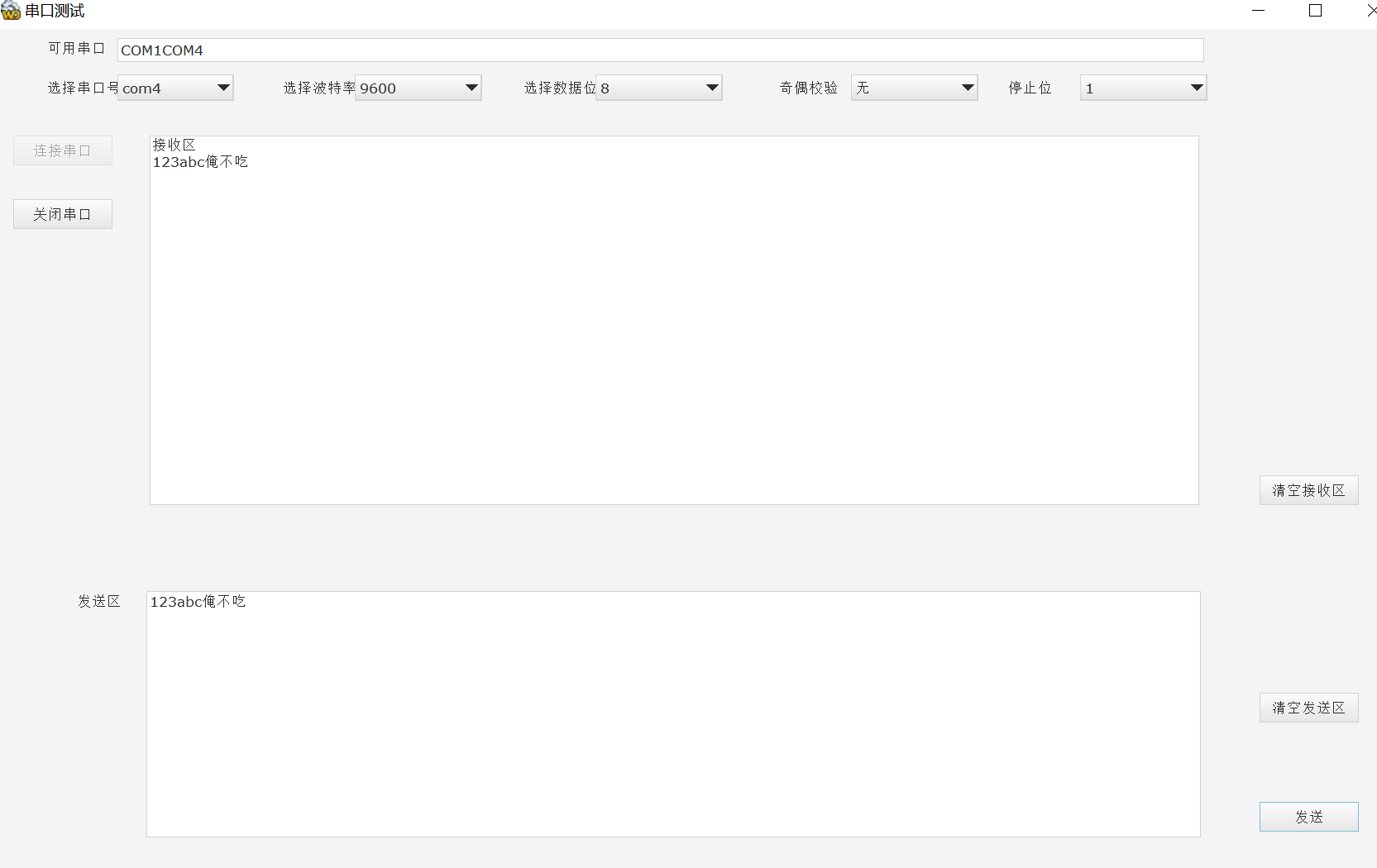

测试即使发送的内容有汉字也不会乱码。另外Serial.readString()默认是会等一秒钟，以确保全部读取完缓冲区的数据





最后来个瞎搞，如果用单片机常用的死循环来电脑读串口  ，会怎样





 写在主线程里软件就只在读取串口，点软件其他地方都是无响应

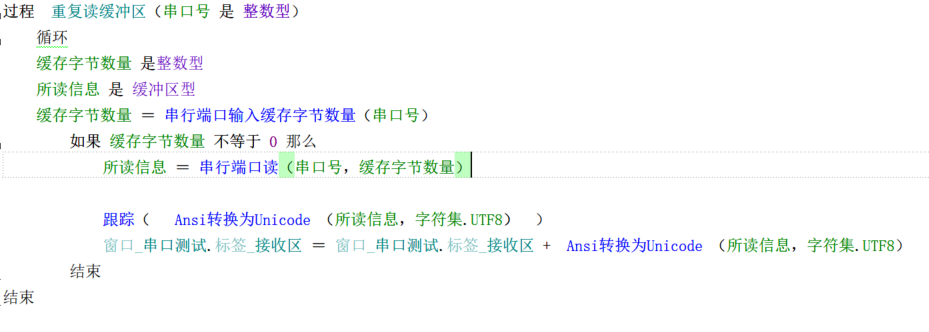

新开一个线程

线程执行(“Thread_read_buffer”,线程.正常,“重复读缓冲区”,窗口_串口测试.组合框_选择串口..值）

软件倒是看着正常，不过cpu占用率在我这个6核cpu上高达30%。

使用事件就不到0.5%

例程下载地址    https://pan.baidu.com/s/10dQMXisy3lvfq-ruQ2URAw

提取码  1234

20210511更新，可以使用 保存参数   函数 保存当次使用的串口号，然后在 控件的初始化事件里 使用  加载参数  函数  自动调用上次的配置
