TCP/IP协议栈在Linux内核中的运行时序分析
1 Linux内核任务调度系统
Linux内核的主要模块分为 存储管理、CPU进程管理、文件系统、设备管理和驱动、网络通信，以及系统的初始化（引导）、系统调用等。
中断处理、softirg、tasklet、wq、内核线程等模块组成了Linux内核任务调度系统。
1.1 中断处理
中断是指在CPU正常运行期间，由于内外部事件或由程序预先安排的事件引起的CPU暂时停止正在运行的程序，转而为该内部或外部事件或预先安排的事件服务的程序中去，服务完毕后再返回去继续运行被暂时中断的程序。这种特殊的机制，使得CPU转去当前运行程序之外的代码，从而避免让高速的CPU迁就低速的外设。中断类事件可分为异步的中断和同步的异常；中断又分为可屏蔽中断和不可屏蔽中断；异常又分为处理器探测异常和编程异常；处理器探测异常又进一步分为故障、陷阱、终止。
1.2 softirq、tasklet、wq(work queue)
Linux把中断过程中的要执行的任务分为紧急、 非紧急、非紧急可延迟三类。中断处理程序把可延迟的操作内容推迟到内核的下半部分执行，在一个更合适的时机调用函数去完成这些可延迟的操作，从而达到快速响应。Linux内核提供了三种实现：软中断softirq、tasklet和工作队列work queue。
softirq和tasklet包含四种操作：初始化、激活、屏蔽、执行。软中断在Linux的softirq_vec中定义，使用open_softirq进行初始化，触发时调用raise_softirq函数。内核会每隔一段时间到达检查点，查看是否有软中断需要执行，如果有则调用do_softirq进行处理。
tasklet是I/O驱动程序实现可延迟函数的首选，建立在HI_SOFTIRQ和TASKLET_SOFTURQ等软中断之上，tasklet和高优先级的tasklet分别存放在tasklet_vec和tasklet_hi_vec数组中，由tasklet_action和tasklet_hi_action分别处理。几个tasklet可以同时与一个软中断关联，
work queue工作队列。它把工作推后交给一个内核线程执行，工作队列允许被重新调度甚至睡眠。在Linux中的数据结构是workqueue_struct和cpu_workqueue_struct。
其实softirq和taskled都属于软中断，而工作队列是和软中断无关，仅仅是内核中的一个内核线程在等待工作任务，工作队列可以发送工作任务。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2 TCP/IP协议栈
2.1 TCP/IP协议栈简介
TCP/IP协议（Transmission Control Protocol/Internet Protocol，传输控制协议/网际协议）是指能够在多个不同网络间实现信息传输的协议簇。与OSI模型不同，TCP/IP模型并不仅是理论上的网络标准，而是现有的事实模型，它在一定程度上参考了OSI模型，并根据当时的现存网络发展而来。
linux内核ipv4网络层次结构：
- BSD socket层： 处理BSD socket相关操作，每个socket在内核中以struct socket结构体现。
- INET socket层：BSD socket是个可以用于各种网络协议的接口，而当用于tcp/ip，即建立了AF_INET形式的socket时，还需要保留些额外的参数，于是就有了struct socket结构。
- TCP/UDP层：处理传输层的操作，传输层用struct inet_protocol和struct proto两个结构表示。
- IP层：处理网络层的操作，网络层用struct packet_type结构表示。
- 数据链路层和驱动程序：每个网络设备以struct net_device表示。
2.2 socket
Socket是独立于具体网络协议的网络编程接口。各种网络应用程序基本上都是通过 Linux Socket 编程接口来和内核空间的网络协议栈通信的。Linux Socket 是从 BSD Socket 发展而来的，它是 Linux 操作系统的重要组成部分之一，它是网络应用程序的基础。从层次上来说，它位于应用层，是操作系统为应用程序员提供的 API，通过它，应用程序可以访问传输层协议。
在TCP/IP协议中，Socket 位于传输层与应用层之间，能屏蔽不同网络协议之间的差异；
socket 是网络编程的入口，它提供了大量的系统调用，构成了网络程序的主体；
在Linux系统中，socket 属于文件系统的一部分，网络通信可以被看作是对文件的读取，使得我们对网络的控制和对文件控制一样方便。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
3 send过程的Linux内核实现
当一个 client/server 程序运行后，会执行socket通信过程，使用send系统调用发送数据，依次经过应用层、传输层、网络层、数据链路层封装。
3.1 应用层
网络应用首先调用Socket API socket (int family, int type, int protocol) 创建一个 socket，该调用最终会调用 Linux system call socket() ，并最终调用 Linux Kernel 的 sock_create() 方法。该方法返回被创建好了的那个 socket 的 file descriptor。对于每一个 userspace 网络应用创建的 socket，在内核中都有一个对应的 struct socket和 struct sock。其中，struct sock 有三个队列（queue），分别是 rx , tx 和 err，在 sock 结构被初始化的时候，这些缓冲队列也被初始化完成；在收据收发过程中，每个 queue 中保存要发送或者接受的每个 packet 对应的 Linux 网络栈 sk_buffer 数据结构的实例 skb。
对于 TCP socket 来说，应用调用 connect()API ，使得客户端和服务器端通过该 socket 建立一个虚拟连接。在此过程中，TCP 协议栈通过三次握手会建立 TCP 连接。默认地，该 API 会等到 TCP 握手完成连接建立后才返回。在建立连接的过程中的一个重要步骤是，确定双方使用的 Maxium Segemet Size （MSS）。因为 UDP 是面向无连接的协议，因此它是不需要该步骤的。

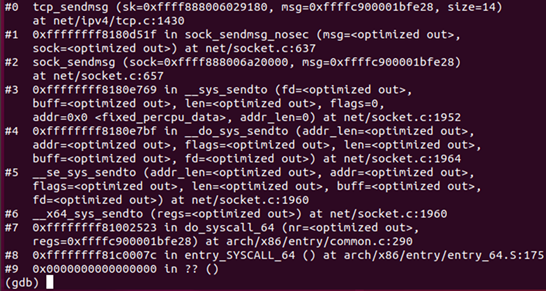

应用调用 Linux Socket 的 send 或者 write API 来发出一个 message 给接收端；sock_sendmsg 被调用，它使用 socket descriptor 获取 sock struct，创建 message header 和 socket control message；_sock_sendmsg 被调用，根据 socket 的协议类型，调用相应协议的发送函数。TCP 调用 tcp_sendmsg 函数， UDP调用send()/sendto()/sendmsg() 三个 system call 中的任意一个来发送 UDP message，它们最终都会调用内核中的 udp_sendmsg() 函数。
3.2 传输层
传输层的最终目的是向它的用户提供高效的、可靠的和成本有效的数据传输服务。在传输层需要引入一个关键的数据结构sk_buff (skb)。
一个skb就是一个发送缓冲区可发送的数据包。
传输层的主要功能包括：
- 构造 TCP segment
- 计算 checksum
- 发送回复（ACK）包
- 滑动窗口（sliding windown）等保证可靠性的操作。
TCP 栈工作过程：

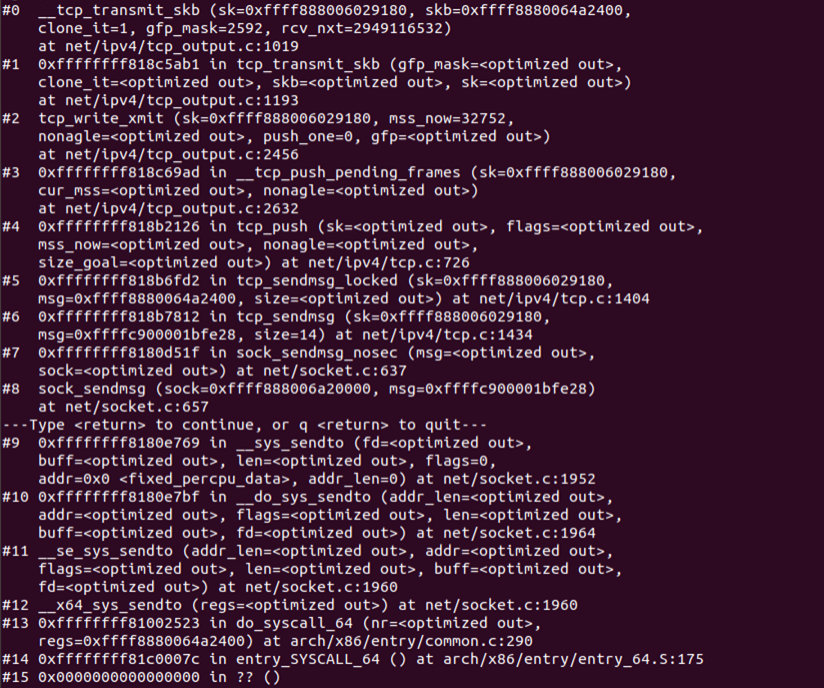

- tcp_sendmsg 函数会首先检查已经建立的 TCP connection 的状态，然后获取该连接的 MSS，开始 segement 发送流程。
- 构造TCP段的 playload，在内核空间中创建该 packet 的 sk_buffer 数据结构的实例 skb，从 userspace buffer 中拷贝 packet 的数据到 skb 的 buffer。
- 构造TCP header。
- 计算TCP校验和（checksum）和 顺序号 （sequence number）。
- TCP 校验和是一个端到端的校验和，由发送端计算，然后由接收端验证。

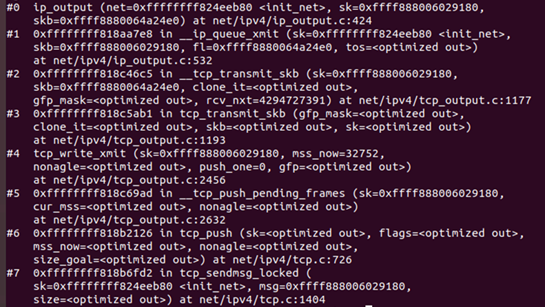

- 发到 IP 层处理：调用 IP handler 句柄 ip_queue_xmit，将 skb 传入 IP 处理流程。
3.3 网络层
网络层的任务就是选择合适的网间路由和交换结点， 确保数据及时传送。网络层将数据链路层提供的帧组成数据包，包中封装有网络层包头，其中含有逻辑地址信息- -源站点和目的站点地址的网络地址。
其主要任务包括：
- 路由处理，即选择下一跳；
- 添加 IP header；
- 计算 IP header checksum，用于检测 IP 报文头部在传播过程中是否出错；
- IP 分片（可省略）；
- 处理完毕，获取下一跳的 MAC 地址，设置链路层报文头，然后转入链路层处理。
IP 栈基本处理过程如下：
- ip_queue_xmit(skb)会检查skb->dst路由信息。如果没有，比如套接字的第一个包，就使用ip_route_output()选择一个路由。 - 填充IP包的各个字段，比如版本、包头长度、TOS、中间的一些分片等。
- 用 ip_finish_ouput2 设置链路层报文头。如果链路层报头缓存存在，则拷贝到skb；否则就调用neigh_resolve_output，使用 ARP 获取。
路由查询从fib_lookup函数开始，之后调用fib_table_lookup函数，函数中加锁进行同步控制，互斥访问fib_table路由表数据结构，得到的路由查询结果以fib_result数据结构返回。在fib_table_lookup中，我们可以发现，路由表中的网络地址是被字典树tire统一组织的，这使得查找最长匹配路径的效率很高。
3.4 数据链路层和物理层
功能上，在物理层提供比特流服务的基础上，建立相邻结点之间的数据链路，通过差错控制提供数据帧（Frame）在信道上无差错的传输，并进行各电路上的动作系列。数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。在这一层，数据的单位称为帧（frame）。数据链路层协议的代表包括：SDLC、HDLC、PPP、STP、帧中继等。实现上，Linux 提供了一个 Network device 的抽象层，其实现在 linux/net/core/dev.c。具体的物理网络设备在设备驱动中（driver.c）需要实现其中的虚函数。Network Device 抽象层调用具体网络设备的函数。
物理层在收到发送请求之后，通过 DMA 将该主存中的数据拷贝至内部RAM（buffer）之中。在数据拷贝中，同时加入符合以太网协议的相关header，IFG、前导符和CRC。对于以太网网络，物理层发送采用CSMA/CD,即在发送过程中侦听链路冲突。一旦网卡完成报文发送，将产生中断通知CPU，然后驱动层中的中断处理程序就可以删除保存的 skb 了。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
4 recv过程的Linux内核实现
4.1 应用层
每当用户应用调用 read 或者 recvfrom 时，该调用会被映射为/net/socket.c 中的 sys_recv 系统调用，并被转化为 sys_recvfrom 调用，然后调用 sock_recgmsg 函数。
对于 INET 类型的 socket，/net/ipv4/af inet.c 中的 inet_recvmsg 方法会被调用，它会调用相关协议的数据接收方法。
对 TCP 来说，调用 tcp_recvmsg。该函数从 socket buffer 中拷贝数据到 user buffer。
4.2 传输层
传输层 TCP 处理入口在 tcp_v4_rcv 函数（位于 linux/net/ipv4/tcp ipv4.c 文件中），它会做 TCP header 检查等处理。
调用 _tcp_v4_lookup，查找该 package 的 open socket。如果找不到，该 package 会被丢弃并在接下来检查 socket 和 connection 的状态。
如果socket 和 connection 一切正常，调用 tcp_prequeue 使 package 从内核进入 user space，放进 socket 的 receive queue。然后 socket 会被唤醒，调用 system call，并最终调用 tcp_recvmsg 函数去从 socket recieve queue 中获取 segment。
4.3 网络层
IP 层的入口函数在 ip_rcv 函数。该函数首先会做包括 package checksum 在内的各种检查，如果需要的话会做 IP defragment（将多个分片合并），然后 packet 调用已经注册的 Pre-routing netfilter hook ，完成后最终到达 ip_rcv_finish 函数。
ip_rcv_finish 函数会调用 ip_router_input 函数，进入路由处理环节。它首先会调用 ip_route_input 来更新路由，然后查找 route，决定该 package 将会被发到本机还是会被转发还是丢弃：
如果是发到本机的话，调用 ip_local_deliver 函数，可能会做 de-fragment（合并多个 IP packet），然后调用 ip_local_deliver 函数。该函数根据 package 的下一个处理层的 protocal number，调用下一层接口，包括 tcp_v4_rcv （TCP）, udp_rcv （UDP），icmp_rcv (ICMP)，igmp_rcv(IGMP)。对于 TCP 来说，函数 tcp_v4_rcv 函数会被调用，从而处理流程进入 TCP 栈。
如果需要转发 （forward），则进入转发流程。该流程需要处理 TTL，再调用 dst_input 函数。该函数会 处理 Netfilter Hook；执行 IP fragmentation；调用 dev_queue_xmit，进入链路层处理流程。
4.4 数据链路层和物理层
一个 package 到达机器的物理网络适配器，当它接收到数据帧时，就会触发一个中断，并将通过 DMA 传送到位于 linux kernel 内存中的 rx_ring。
网卡发出中断，通知 CPU 有个 package 需要它处理。中断处理程序主要进行以下一些操作，包括分配 skb_buff 数据结构，并将接收到的数据帧从网络适配器I/O端口拷贝到skb_buff 缓冲区中；从数据帧中提取出一些信息，并设置 skb_buff 相应的参数，这些参数将被上层的网络协议使用，例如skb->protocol；
终端处理程序经过简单处理后，发出一个软中断（NET_RX_SOFTIRQ），通知内核接收到新的数据帧。
内核 2.5 中引入一组新的 API 来处理接收的数据帧，即 NAPI。所以，驱动有两种方式通知内核：(1) 通过以前的函数netif_rx；(2)通过NAPI机制。该中断处理程序调用 Network device的 netif_rx_schedule 函数，进入软中断处理流程，再调用 net_rx_action 函数。
该函数关闭中断，获取每个 Network device 的 rx_ring 中的所有 package，最终 pacakage 从 rx_ring 中被删除，进入 netif _receive_skb 处理流程。
netif_receive_skb 是链路层接收数据报的最后一站。它根据注册在全局数组 ptype_all 和 ptype_base 里的网络层数据报类型，把数据报递交给不同的网络层协议的接收函数(INET域中主要是ip_rcv和arp_rcv)。该函数主要就是调用第三层协议的接收函数处理该skb包，进入第三层网络层处理。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
5 时序图
