操作系统学习三--- 保护模式(1)

一 为什么要有保护模式

　　首先要明白，与保护模式不同的就是之前所说的实模式，既然有保护模式，就说明实模式某些方面无法满足我们的要求。以下是实模式的问题：

1. 实模式下操作系统和用户程序属于同一特权级。
2. 用户程序所引用的地址都是指向真实的物理地址，也就是说逻辑地址等于物理地址。
3. 用户程序可以自由修改段基址，可以不亦乐乎地访问所有内存，没人拦得住。
4. 访问超过64KB的内存区域时要切换段基址，转来转去容易晕乎。
5. 一次只能运行一个程序，无法充分利用计算机资源。
6. 共 20 条地址线，最大可用内存为 1MB，这即使在 20 年前也不够用。

　　1-3是安全性问题，4、5是使用方面的缺陷，6是硬伤。



二 全局描述符表

　　保护模式下，内存段不再是简单地用段寄存器加载一下段基址就能用，段信息增加了很多，需要提前把段定义好才能使用。全局描述符表( Global Descriptor Table, GDT)是保护模式下内存段的登记表。

　　段描述符

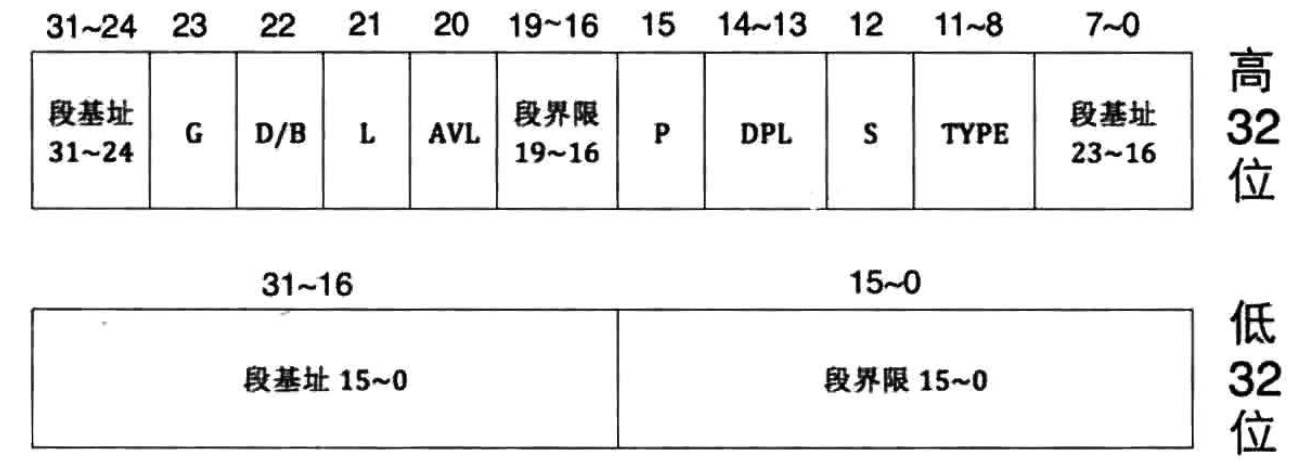

　　保护模式一大特点就是安全，内存段也会加上许多的安全属性。段描述符是放在内存中的，一个段描述符占8B，结构如下：







　　下面介绍一下段描述符内容：

　　低32位

1. 段描述符的低32位分为两部分，前16位用来存储段的段界限的前 0~15位，后16位用来存储段基址的0～15位。

　　高32位

1. 0~7位是段基址的 16~23,24~31 位是段基址的 24~31 位，加上在段描述符低32位中的段基址0～15位，凑齐32位基地址（这个布局是为了兼容16位机）
2. 8~ 11 位是 type 字段 ， 共 4 位，用来指定本描述符的类型。
3. 12位是S字段，S 为 0 时表示系统段， S 为 1 时表示数据段（凡是硬件运行需要用到的东西都可称之为系统，凡是软件(操作系统也属于软件， CPU 眼中，它与用户程序无区别)需要的东西都称为数据）
4. 段描述符的第 13~14 位是 DPL 字段， Descriptor Privilege Level，即描述符特权级。
5. 段描述符的第 15 位是 P 字段， Present，即段是否存在。如果段存在于内存中， P 为 1，否则 P 为 0。
6. 段描述符的第 16~ 19 位是段界限的第 16~ 19 位。
7. 段描述符的第 20 位为 AVL 宇段，从名字上看它是 AVaiLable，可用的。
8. 段描述符的第 21 位为 L 字段，用来设置是否是 64 位代码段。 L 为 1 表示 64 位代码段。
9. 段描述符的第 22 位是 D/B 字段，用来指示有效地址(段内偏移地址)及操作数的大小。（兼容）
10. 段描述符的第 23 位是 G 宇段， Granularity，粒度，用来指定段界限的单位大小。



　　全局描述符表GDT以及选择子

　　全局描述符表实际上就是段描述符数组，每一个段用一个下标来索引，这个下标就是选择子。

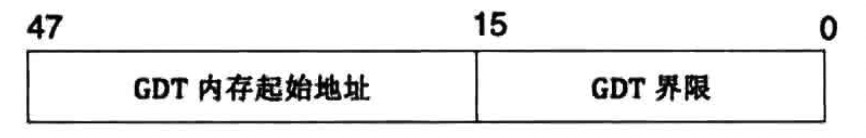

　　首先，查找全局描述符表需要用到GDTR寄存器，该寄存器有48位，只能用lgdt初始化该寄存器。GDTR寄存器内容如下：



 　　前16位代表以字节位单位的界限值，2^16=65536字节。每个段描述符8字节，所以最多可容纳2^13=8192个段。

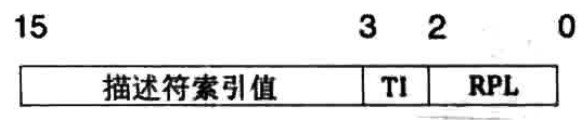

　　接下来，用选择子索引段描述符。段寄存器是16位，所以选择子也是16位。

1. 选择子0～1位代表请求特权级，RPL。
2. 2位代表TI位，用来代表是在GDT还是LDT中。
3. 高13位代表下标，可索引8192个段。





　　注意：保护模式下都是32位地址线和寄存器，任一寄存器都可以访问全部内存，不需要段基址左移4位在和段内偏移地址相加，直接相加即可。



三 进入保护模式

　　进入保护模式的三个步骤：

1. 构建全局描述符表
2. 打开A20地址线（关闭地址回绕）
3. CR0寄存器的第0位，PE（Protection Enable）位置为1，即打开保护模式



　　保护模式体现在哪？

　　向段寄存器加载选择子的保护

1. 检查选择子TI，如果TI值为0，则从GDT中查找段，否则从LDT查找
2. 拿到GDT基址和GDT界限值后，计算选择子中段是否越界，越界抛异常。（描述符表基地址+选择子中的索引值*8 + 7<=描述符表基地址+描述符表界限值）
3. 拿到段描述符后检查段描述符type字段
4. 检查段描述符P字段
5. 加载选择子到段寄存器



　　代码段和数据段、栈段保护

　　通过段描述符计算段内偏移地址是否越界，越界抛异常。
