【Spring MVC】MVC请求的处理过程一览

1  前言

最近工作上遇到一个加解密的需求，服务是我们传统的 SpringBoot 搭建的，Spring MVC 是我们服务的控制层，用于处理、响应请求，那么接下来带着回忆的角度看一下请求的处理过程、以及请求参数的解析和响应参数写入处理都是怎么样的，然后我们看看加解密处理的时机。

本节我们主要看下请求的处理过程，MVC 我们知道的一个核心就是 DispatcherServlet，我们就看看 DispatcherServler 是怎么到我们的 Controller 的，看这一条链路。

大家如果还想知道：

DispatcherServlet 是如何注入到 Tomcat 中的，可以看我的这篇：【Spring MVC + Tomcat】Spring MVC 传统VS现代方式的启动过程对比

Tomcat 处理请求的过程，可以看我的这篇：【Tomcat】Tomat 处理请求的过程（图解）

源码环境：【问题记录】【Spring】Spring-framework 源码环境搭建

可以帮助大家更好的理解请求的处理过程。

2  环境准备

我们先准备一下环境，边回忆边调试增强理解，一般我们接收请求参数大概有这四个注解：

@PathVariable：路径参数
@RequestParam：简单参数 ?后边的简单参数
@ModelAttribute：复杂对象参数 ?后边的复杂参数
@RequestBody：请求体参数

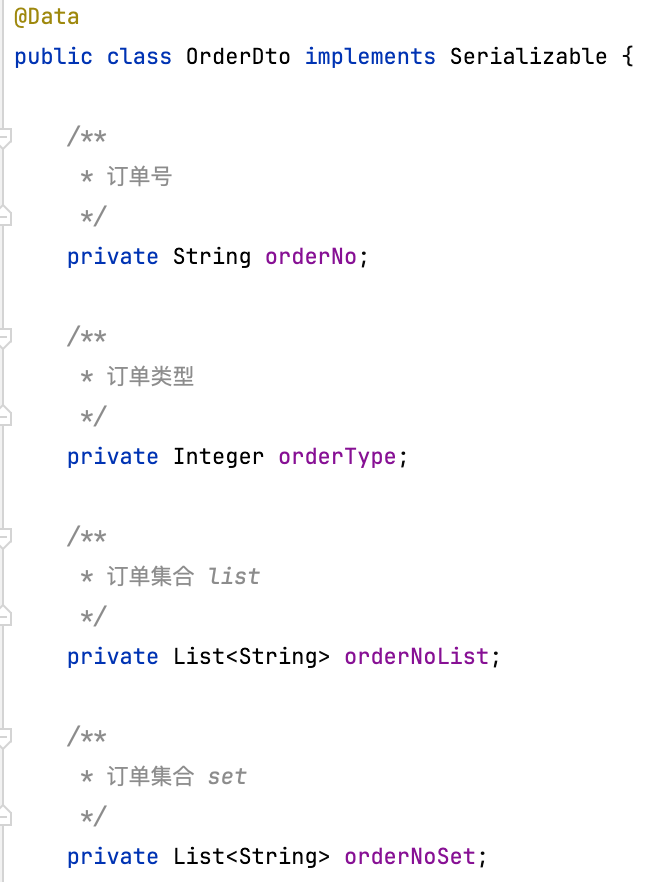

实体信息：

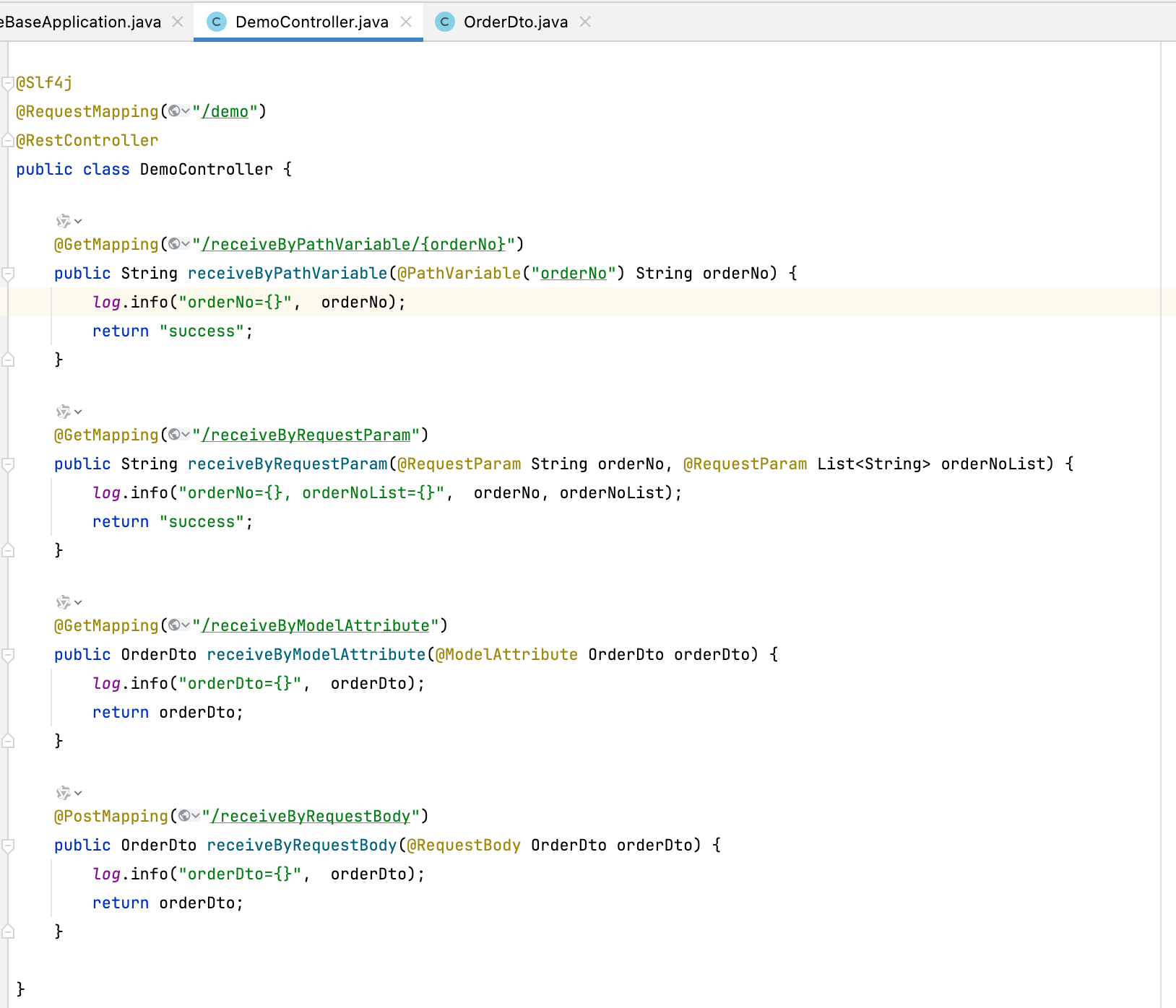

Controller 信息：

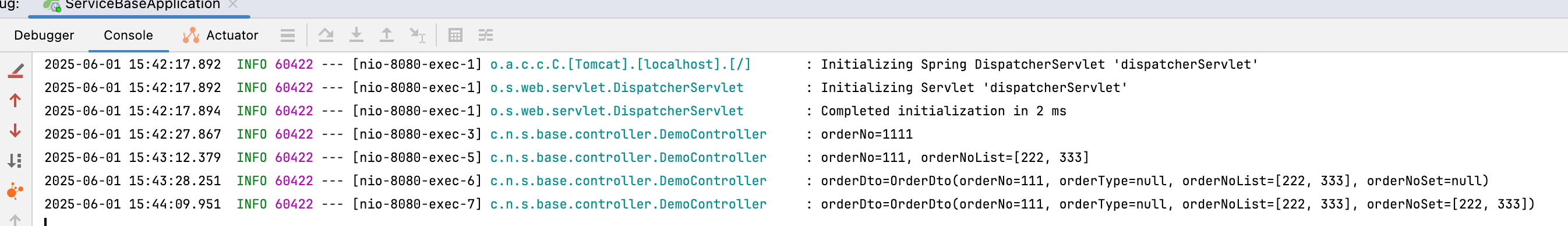

请求结果调试：

假设我们最后就是给 orderNo 订单号进行加解密的需求哈，我们本节先看看请求的处理大致过程，下节看每种参数的解析细节处理，最后看看如何对订单号进行加解密处理。

3  MVC 请求处理一览

3.1  FrameworkServlet-processRequest

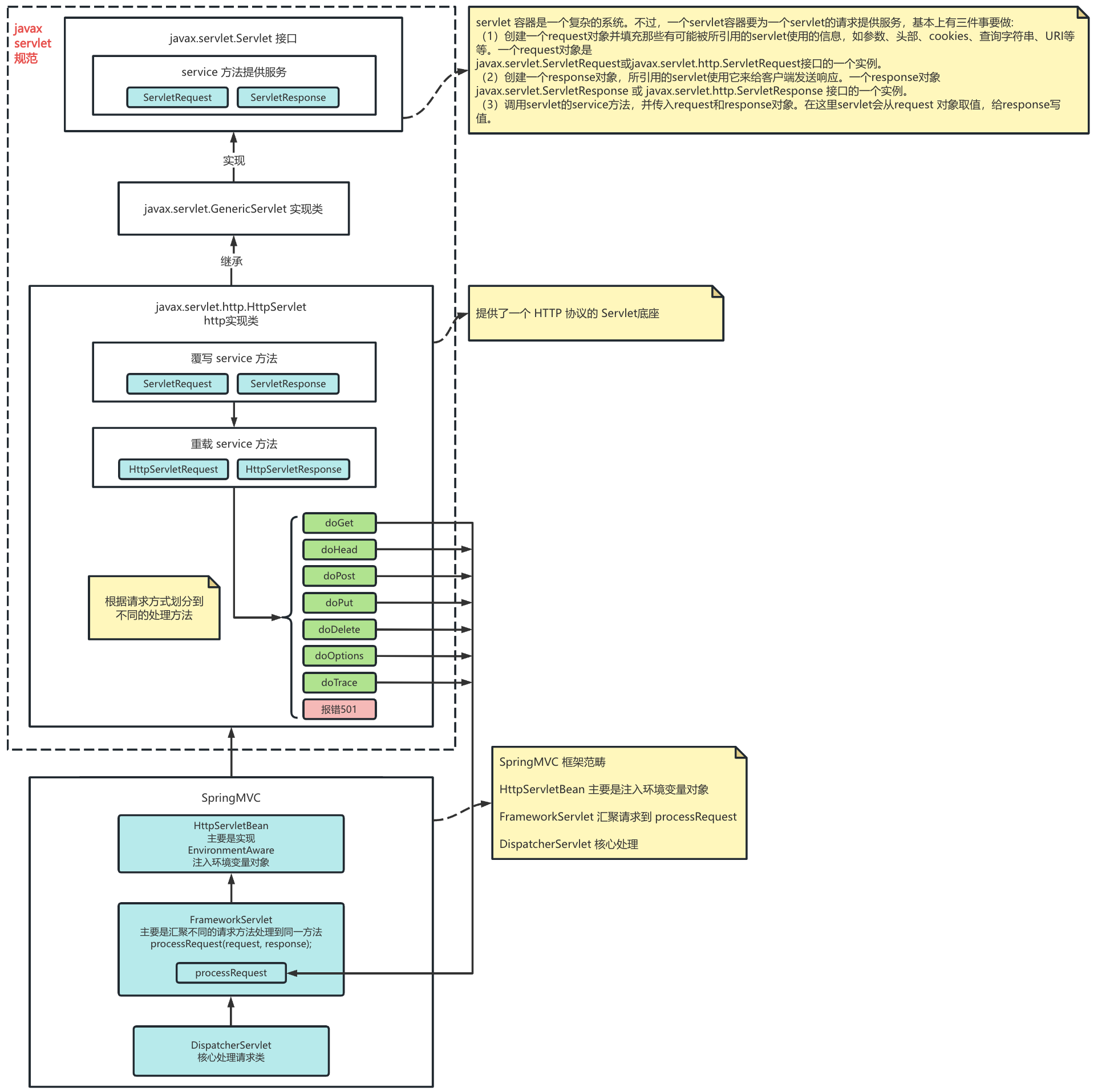

我们从哪里开始看起呢，就从下边这张图看起：

简单解释一下：

java里的 servlet 接口中定义了一个 service 方法表示处理请求，两个参数就是我们熟悉的：servletRequest 和 servletResponse

然后 HttpServlet 类实现了 servlet 接口，实现了 service 方法，主要实现逻辑是将 servletRequest 转为 HttpServletRequest 、servletResponse 转为 HttpServletResponse，并根据不同的请求方法调用到相应的 doXXX方法

mvc里的 FrameworkServlet 又继承了 httpServlet 将各种 doXXX方法又汇总到了 processRequest 方法，那么我们这里就从该方法开始看起：

// FrameworkServlet#processRequest
protected final void processRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {

    long startTime = System.currentTimeMillis();
    Throwable failureCause = null;
    // 两个上下文
    // 语言上下文
    LocaleContext previousLocaleContext = LocaleContextHolder.getLocaleContext();
    // 这里 DispatcherServlet 会复写 buildLocaleContext 方法
    // FrameworkServlet 默认返回的是 SimpleLocaleContext 只有语言信息
    // DispatcherServlet 返回的是 SimpleTimeZoneAwareLocaleContext 在语言的基础上增加了一个时区的信息
    LocaleContext localeContext = buildLocaleContext(request);

    // 请求的上下文 默认是 ServletRequestAttributes
    RequestAttributes previousAttributes = RequestContextHolder.getRequestAttributes();
    ServletRequestAttributes requestAttributes = buildRequestAttributes(request, response, previousAttributes);

    WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
    asyncManager.registerCallableInterceptor(FrameworkServlet.class.getName(), new RequestBindingInterceptor());

    // 初始化上下文 也就是把上边的两个对象 放到当前的线程上下文里
    initContextHolders(request, localeContext, requestAttributes);

    try {
        // 处理请求
        doService(request, response);
    }
    catch (ServletException | IOException ex) {
        failureCause = ex;
        throw ex;
    }
    catch (Throwable ex) {
        failureCause = ex;
        throw new NestedServletException("Request processing failed", ex);
    }

    finally {
        // 还原上下文
        resetContextHolders(request, previousLocaleContext, previousAttributes);
        if (requestAttributes != null) {
            requestAttributes.requestCompleted();
        }
        // 打印日志
        logResult(request, response, failureCause, asyncManager);
        // 发布请求已处理事件 ServletRequestHandledEvent
        publishRequestHandledEvent(request, response, startTime, failureCause);
    }
}

在 processRequest 方法中，我们主要看到有两个上下文，LocaleContextHolder 可以获取到语言以及时区信息，RequestContextHolder 可以获取到当前线程的请求上下文信息，比如我们可以放一些用户信息、权限信息等。

然后实际处理请求是 doService 的抽象方法：

protected abstract void doService(HttpServletRequest request, HttpServletResponse response)
            throws Exception;

接下来我们就看看 DispatcherServlet 的 doService 方法。

3.2  DispatcherServlet-doService

我们直接看，主要是打印一下请求信息，然后写入一些框架的属性信息，最后是走到 doDispatch 方法：

// DispatcherServlet#doService
protected void doService(HttpServletRequest request, HttpServletResponse response) throws Exception {
    // 打印请求信息
    logRequest(request);
    // ...
    // 写入一些 mvc 的属性
    // Make framework objects available to handlers and view objects.
    request.setAttribute(WEB_APPLICATION_CONTEXT_ATTRIBUTE, getWebApplicationContext());
    request.setAttribute(LOCALE_RESOLVER_ATTRIBUTE, this.localeResolver);
    request.setAttribute(THEME_RESOLVER_ATTRIBUTE, this.themeResolver);
    request.setAttribute(THEME_SOURCE_ATTRIBUTE, getThemeSource());
    // ...
    try {
        // dispatch 方法
        doDispatch(request, response);
    }
    finally {
        // ...
    }
}

那我们跟进去看 doDispatch 方法。

3.3  DispatcherServlet-doDispatch

我们直接看：

// DispatcherServlet#doDispatch
protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
    HttpServletRequest processedRequest = request;
    // 处理请求 handler 我们的 controller 里的每个方法一般都会解析为某个 mappedHandler 但注意这里是执行链对象
    // 会有拦截器的相关处理
    HandlerExecutionChain mappedHandler = null;
    // 是否是文件上传的请求
    boolean multipartRequestParsed = false;
    // 异步请求的处理 暂且不看
    WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
    try {
        ModelAndView mv = null;
        Exception dispatchException = null;
        try {
            // 检查是否是上传文件的请求 主要是通过请求的请求头里的 content-type 的值中是否有 multipart
            // 这个里边会有文件大小的限制 比如我们常见的 MaxUploadSizeExceededException
            processedRequest = checkMultipart(request);
            multipartRequestParsed = (processedRequest != request);
            // 获得当前请求的一个处理链
            mappedHandler = getHandler(processedRequest);
            // 如果为空的话 就是我们常见看到的 404 not found异常
            if (mappedHandler == null) {
                noHandlerFound(processedRequest, response);
                return;
            }
            // 处理器 handler 要找到一个能执行他的 adapter
            HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
            // 处理缓存相关的 header
            // Process last-modified header, if supported by the handler.
            String method = request.getMethod();
            boolean isGet = HttpMethod.GET.matches(method);
            if (isGet || HttpMethod.HEAD.matches(method)) {
                long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
                if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
                    return;
                }
            }
            // 执行处理器的前置处理 如果有一个 拦截器返回false 就直接返回
            if (!mappedHandler.applyPreHandle(processedRequest, response)) {
                return;
            }
            // 执行实际的业务逻辑
            // Actually invoke the handler.
            mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
            if (asyncManager.isConcurrentHandlingStarted()) {
                return;
            }
            applyDefaultViewName(processedRequest, mv);
            // 执行后置处理
            // 可以看到前置和后置的最大区别 前置是有返回的  后置是没有返回的
            // 前置有一个不满足就会直接结束请求  后置不需要判断 只要不抛异常即可（也可以理解 因为实际的业务都处理完了，后置一般就是做清理的）
            mappedHandler.applyPostHandle(processedRequest, response, mv);
        }
        catch (Exception ex) {
            dispatchException = ex;
        }
        catch (Throwable err) {
            // As of 4.3, we're processing Errors thrown from handler methods as well,
            // making them available for @ExceptionHandler methods and other scenarios.
            dispatchException = new NestedServletException("Handler dispatch failed", err);
        }
        // 解析结果以及执行拦截器的  afterCompletion 方法
        processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
    }
    // 当 dispatch 出现异常的时候 才会执行拦截器的 afterCompletion 方法
    catch (Exception ex) {
        triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
    }
    catch (Throwable err) {
        triggerAfterCompletion(processedRequest, response, mappedHandler,
                new NestedServletException("Handler processing failed", err));
    }
    finally {
        // 异步请求的处理 暂时不看
        if (asyncManager.isConcurrentHandlingStarted()) {
            // Instead of postHandle and afterCompletion
            if (mappedHandler != null) {
                mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
            }
        }
        else {
            // 是文件上传的话 打扫战场
            // Clean up any resources used by a multipart request.
            if (multipartRequestParsed) {
                cleanupMultipart(processedRequest);
            }
        }
    }
}

主要做的事情是：

（1）判断是否是文件上传的请求，是的话进行解析，这里文件比较大的话，会出现我们常看到的大小限制异常，这里再多说一点，比如 Tomcat 默认限制的是 1M，那我要上传 10M的文件，是等我10M都上传完，再给我返回异常么，其实不是当你文件上传的时候，TCP里有个PUSH标志会优先推送给 MVC处理，然后发现你请求头的文件大小超长了，就直接返回异常并且 RST 掉你的请求。

（2）找到一个处理该请求的执行链 HandlerExecutionChain

（3）找到执行该执行链的适配器 adapter

（4）执行拦截器的前置处理 preHandle （这里注意当某个前置处理返回false 的话，就会执行该拦截器的 afterCompletion 并结束此次请求

（5）适配器执行

（6）执行拦截器的后置处理 postHandle

（7）解析结果视图

（8）当 dispatch 过程中发生异常会执行拦截器的 afterCompletion 方法

（9）打扫战场

接下来我们主要看下 （2）、（3）、（5）。

3.4  DispatcherServlet-getHandler 执行链的获取

我们直接看：

/**
 * DispatchServlet#getHandler
 * 获取处理器执行链
 * @param request 当前请求
 * @return
 * @throws Exception
 */
@Nullable
protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
    // 内部的映射集合
    // private List<HandlerMapping> handlerMappings;
    if (this.handlerMappings != null) {
        // 逐个遍历
        for (HandlerMapping mapping : this.handlerMappings) {
            // 获取处理器执行链 可以看到根据集合中的某个映射关系得到一个执行链
            HandlerExecutionChain handler = mapping.getHandler(request);
            // 得到一个就可以返回了
            if (handler != null) {
                return handler;
            }
        }
    }
    return null;
}

可以看到就是遍历 DispatchServlet 内部的 handlerMappings 集合来得到一个执行链。那么这个集合的由来就变的尤为重要。大概有两方面的思路：

（1）DispatchServlet 注入到 Tomcat 里的 Servlet 容器

（2）Tomcat 里的请求处理，如果Servlet 还未初始化会调用初始化方法，在这里就会初始化 handlerMappings 集合

关于 DispatchServlet 注入到 Tomcat 的，我这里画了个图可以看看：

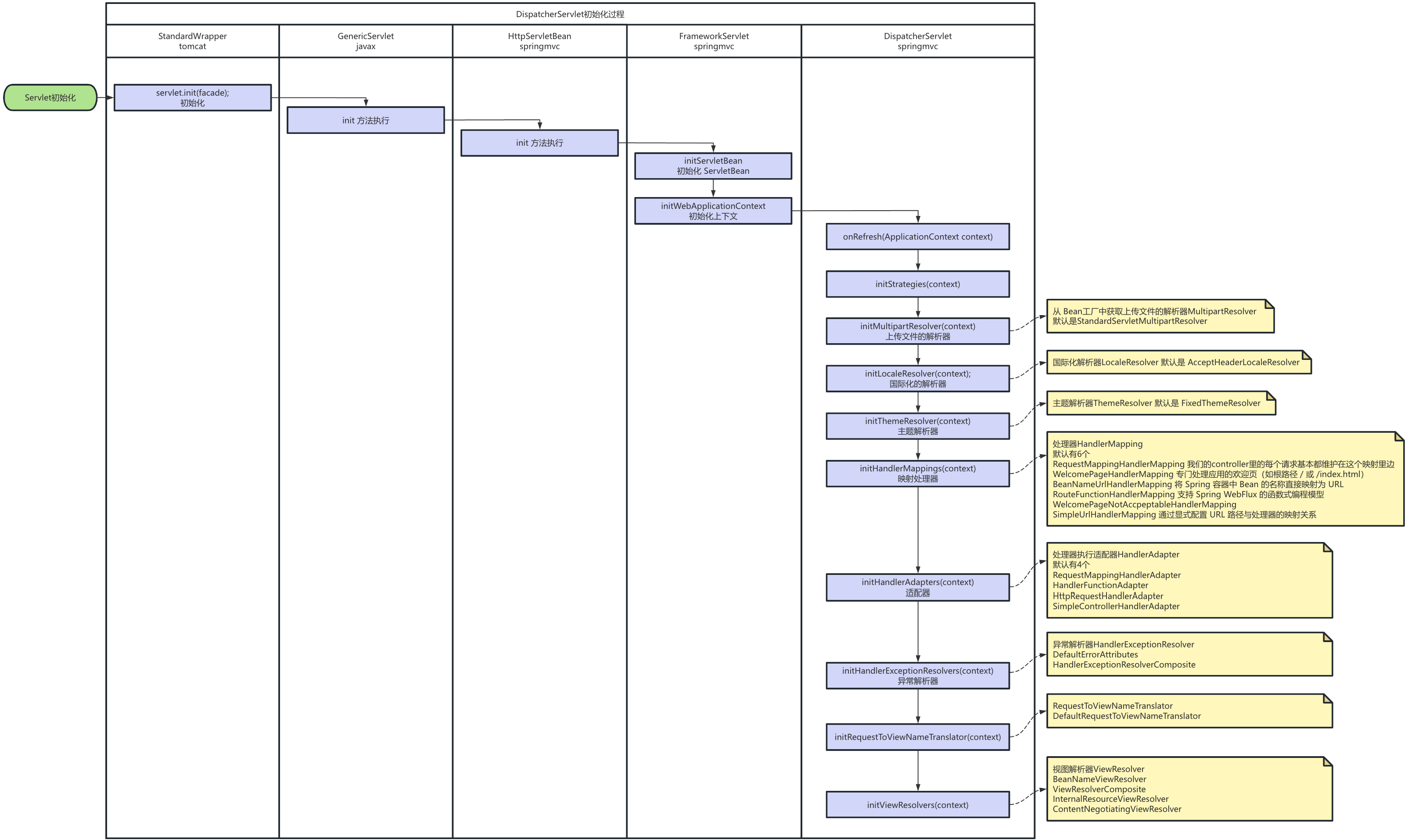

然后当请求进入到 Tomcat 的时候，大家可以看我上边的 Tomcat 的请求处理过程，如果 Servlet 未初始化的话，会调用 Servlet 的初始化，大家可以打个断点调试下，我这里就直接从初始化开始看起：

对于 HandlerMapping 有一个重要的 RequestMappingHandlerMapping实现，它里边包含了我们平时写的99%的controller，那我们看下这个的由来。

3.4.1  RequestMappingHandlerMapping 的由来

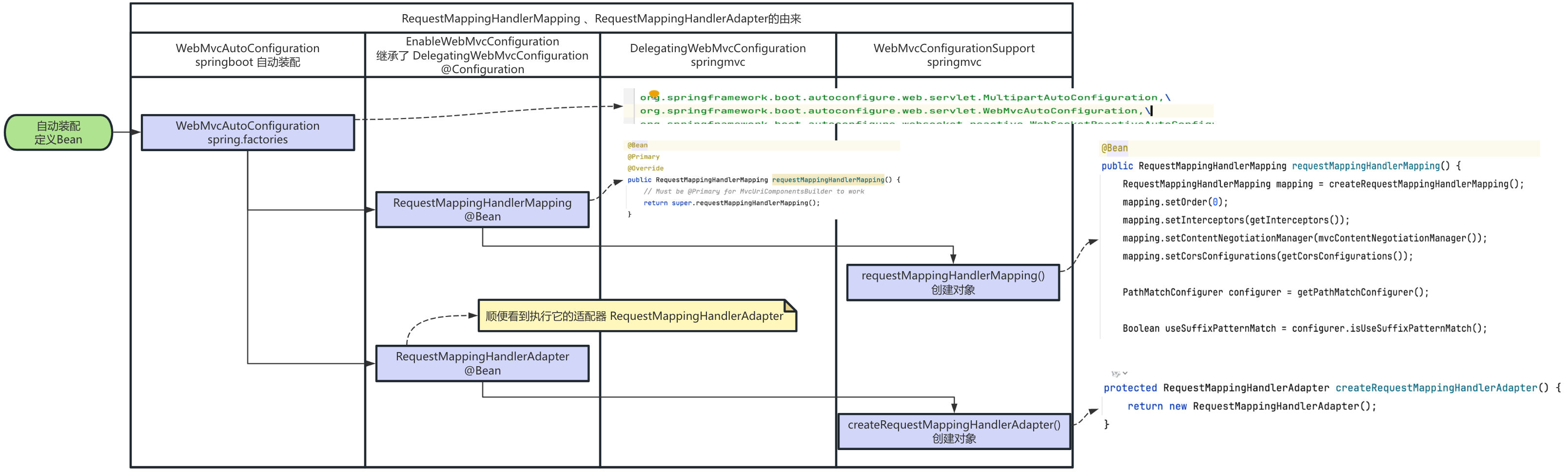

我这里也是直接画图了哈：

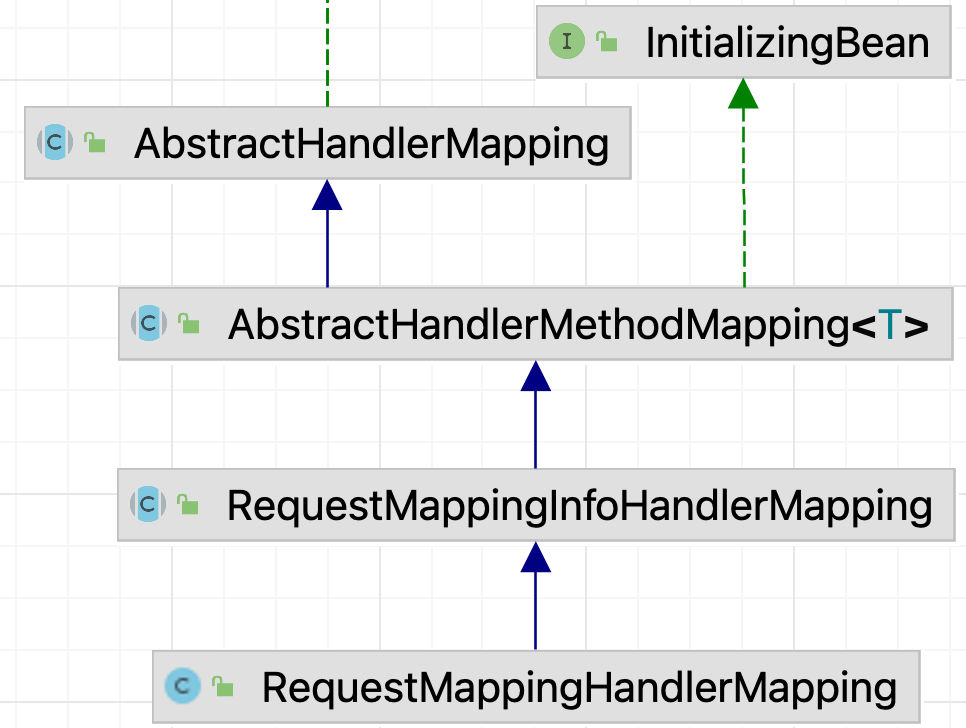

看了他的由来以后，那么它内部的路径映射信息是什么时候填充的呢？我们的那些 controller 的信息是什么时候解析的呢？我们看一下他的类图，会看到他实现了 InitializingBean 接口：

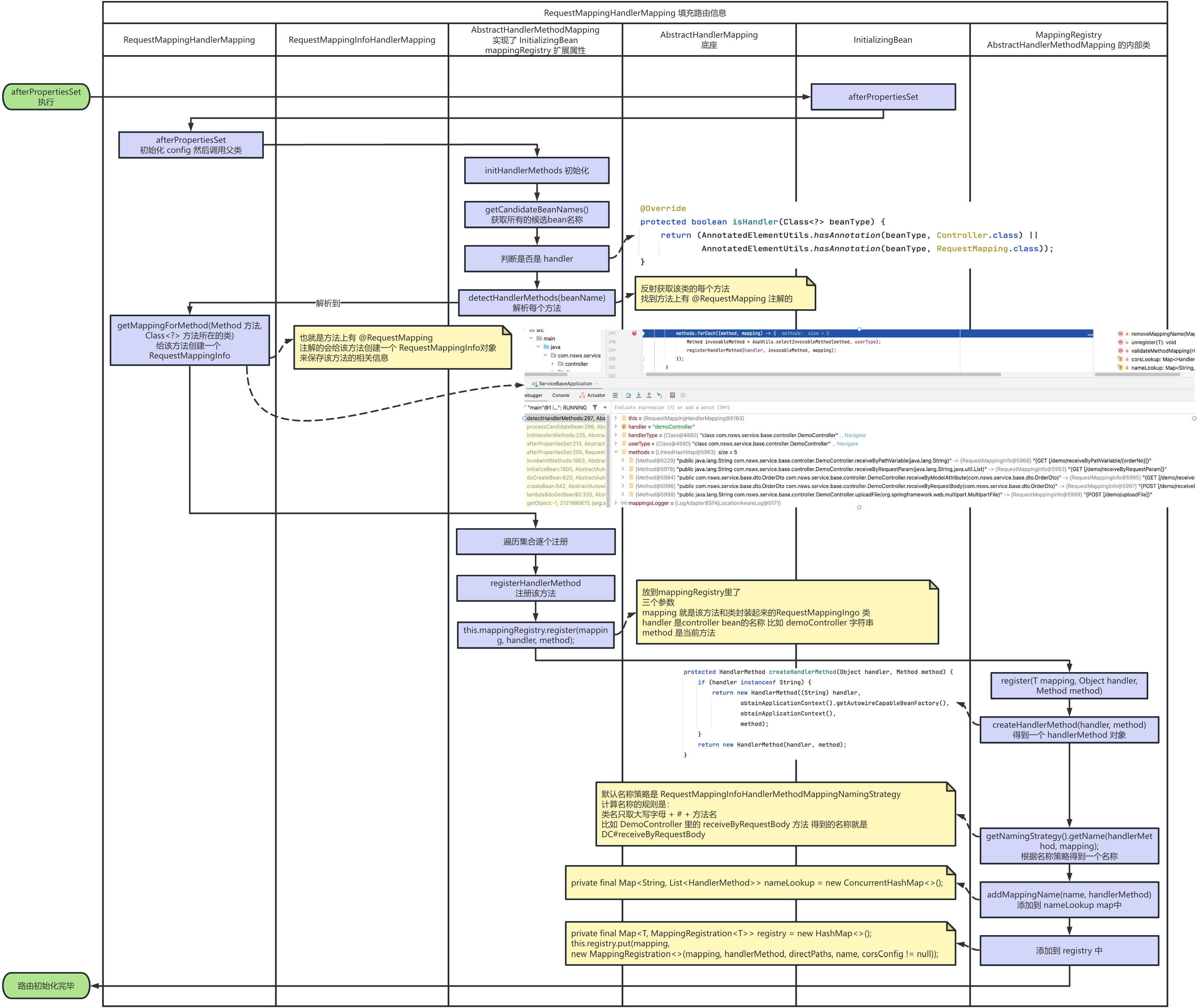

所以他的填充大概就是在 afterPropertiesSet 方法中执行的，我们看下：

这是路由初始化完毕，那我们紧接着结合看看 getHandler 方法，看看是如何根据某个请求去匹配得到一个 handler 的：

看下来大家要知道这几点：

（1）我们平时写的 Controller 里的每个方法都会封装一个 HandlerMethod 一个 MappingRegistration 都是存放在了 AbstractHandlerMethodMapping 类的内部类 MappingRegistry 里。

（2）根据当前请求匹配得到的 HandlerMethod 然后再根据所有的拦截器逐个匹配当前请求得到的拦截器组成一个 HandlerChain。

3.5  DispatcherServlet-getHandlerAdapter 适配器的获取

我们继续看下怎么给 handler 寻找执行他的适配器：

// DispatcherServlet#getHandlerAdapter
protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
    if (this.handlerAdapters != null) {
        for (HandlerAdapter adapter : this.handlerAdapters) {
            // 当前适配器是否支持 支持的话直接返回
            if (adapter.supports(handler)) {
                return adapter;
            }
        }
    }
    throw new ServletException("No adapter for handler [" + handler +
            "]: The DispatcherServlet configuration needs to include a HandlerAdapter that supports this handler");
}
// 默认的四个适配器支持范围：
// RequestMappingHandlerAdapter 支持 handler instanceof HandlerMethod
// HandlerFunctionAdapter 支持 handler instanceof HandlerFunction
// HttpRequestHandlerAdapter 支持 handler instanceof HttpRequestHandler
// SimpleControllerHandlerAdapter 支持 handler instanceof Controller

主要就是遍历每个适配器，只要找到一个就直接返回，这里我们只要知道我们的 Controller 基本都是这个适配器 RequestMappingHandlerAdapter。

3.5  DispatcherServlet-handle 执行

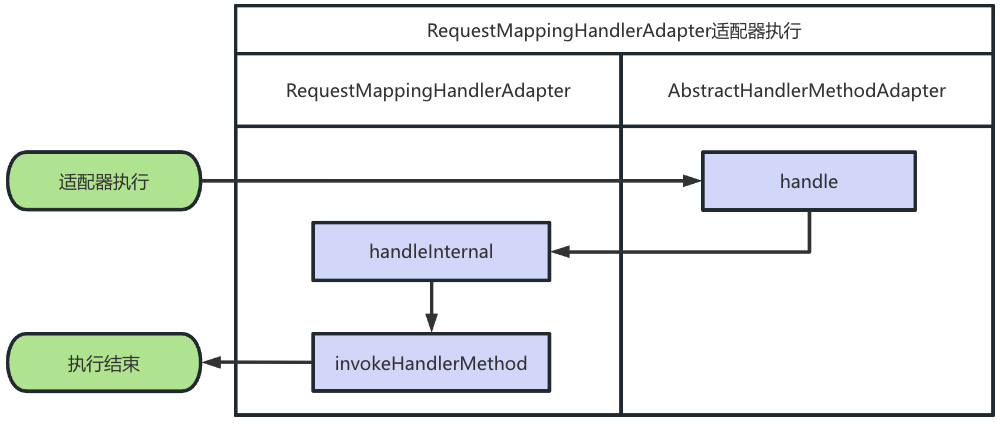

有了执行器，有了适配器，那我们再看看执行过程：

ModelAndView mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

我们主要看下 invokeHandlerMethod 方法：

// RequestMappingHandlerAdapter#invokeHandlerMethod
protected ModelAndView invokeHandlerMethod(HttpServletRequest request, HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {

    // 创建封装了 request 和 response 的 ServletWebRequest 对象
    ServletWebRequest webRequest = new ServletWebRequest(request, response);
    try {
        // 获取 WebDataBinderFactory 实例，用于参数绑定与验证
        WebDataBinderFactory binderFactory = getDataBinderFactory(handlerMethod);

        // 获取 ModelFactory 实例，用于管理控制器方法执行前的模型状态
        ModelFactory modelFactory = getModelFactory(handlerMethod, binderFactory);

        // 创建可调用的处理器方法对象 ServletInvocableHandlerMethod
        ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);

        // 设置参数解析器（如果存在）
        if (this.argumentResolvers != null) {
            invocableMethod.setHandlerMethodArgumentResolvers(this.argumentResolvers);
        }

        // 设置返回值处理器（如果存在）
        if (this.returnValueHandlers != null) {
            invocableMethod.setHandlerMethodReturnValueHandlers(this.returnValueHandlers);
        }

        // 设置数据绑定工厂和参数名发现器
        invocableMethod.setDataBinderFactory(binderFactory);
        invocableMethod.setParameterNameDiscoverer(this.parameterNameDiscoverer);

        // 创建 ModelAndViewContainer 用于存储模型数据和视图信息
        ModelAndViewContainer mavContainer = new ModelAndViewContainer();

        // 添加从 FlashMap 中恢复的属性到模型容器中
        mavContainer.addAllAttributes(RequestContextUtils.getInputFlashMap(request));

        // 初始化模型数据
        modelFactory.initModel(webRequest, mavContainer, invocableMethod);

        // 设置是否忽略默认模型中的重定向属性
        mavContainer.setIgnoreDefaultModelOnRedirect(this.ignoreDefaultModelOnRedirect);

        // 创建异步请求对象 AsyncWebRequest 并设置超时时间
        AsyncWebRequest asyncWebRequest = WebAsyncUtils.createAsyncWebRequest(request, response);
        asyncWebRequest.setTimeout(this.asyncRequestTimeout);

        // ...异步略过

        // 调用处理器方法并处理返回值 这里就要开始解析参数执行我们的 controller了
        invocableMethod.invokeAndHandle(webRequest, mavContainer);

        // 构造并返回 ModelAndView 对象
        return getModelAndView(mavContainer, modelFactory, webRequest);
    }
    finally {
        // 请求完成后清理资源
        webRequest.requestCompleted();
    }
}

最后再看一下 getModelAndView 方法：

// RequestMappingHandlerAdapter#getModelAndView
private ModelAndView getModelAndView(ModelAndViewContainer mavContainer, ModelFactory modelFactory, NativeWebRequest webRequest) throws Exception {

    // 更新模型，根据请求和容器中的信息
    modelFactory.updateModel(webRequest, mavContainer);
    // 如果请求已经被处理，直接返回null，不再创建ModelAndView
    if (mavContainer.isRequestHandled()) {
        return null;
    }
    // 获取更新后的模型
    ModelMap model = mavContainer.getModel();
    // 创建ModelAndView对象，使用容器中的视图名称、模型和状态
    ModelAndView mav = new ModelAndView(mavContainer.getViewName(), model, mavContainer.getStatus());
    // 如果容器中的视图不是引用视图名称，则设置实际的视图对象
    if (!mavContainer.isViewReference()) {
        mav.setView((View) mavContainer.getView());
    }
    // 如果模型是一个重定向属性实例，则处理闪存属性
    if (model instanceof RedirectAttributes) {
        Map<String, ?> flashAttributes = ((RedirectAttributes) model).getFlashAttributes();
        HttpServletRequest request = webRequest.getNativeRequest(HttpServletRequest.class);
        // 如果请求不为空，将闪存属性添加到输出闪存映射中
        if (request != null) {
            RequestContextUtils.getOutputFlashMap(request).putAll(flashAttributes);
        }
    }
    // 返回创建的ModelAndView对象
    return mav;
}

最后适配器的执行，我们下篇会细看，因为会涉及到各种参数的绑定注入，以及响应的数据处理等。

4  小结

好啦，本节我们主要回顾下 MVC 处理请求的一个过程，下节我们会细看请求参数的解析和绑定，给加解密去找到一个合适的处理方式，有理解不对的地方欢迎指点。
