kafka producer原理分析(三) -- NIO 网络模型

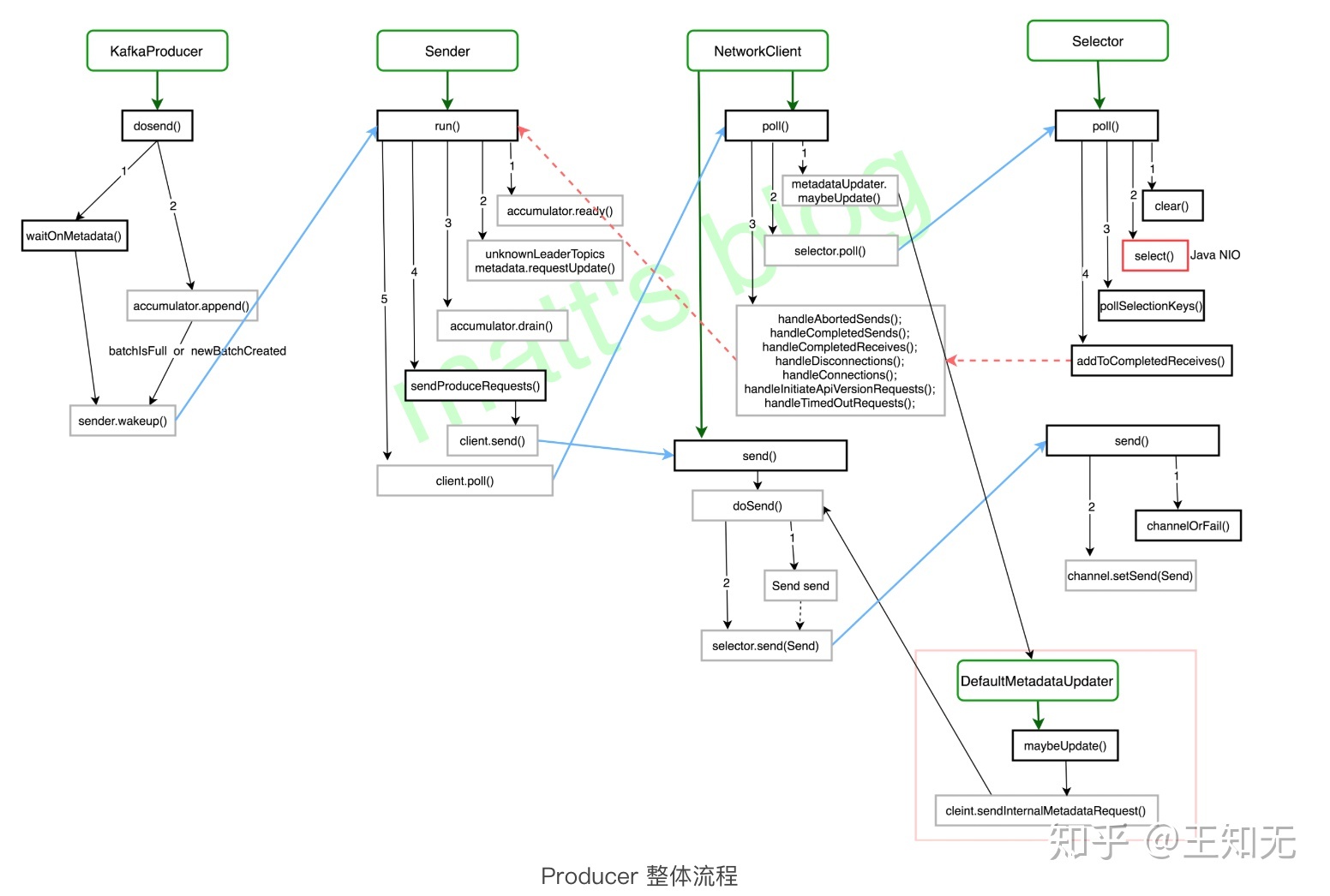

Producer 端的整体流程如下图所示。
这里涉及到的主要方法是：
KafkaProducer.dosend()；Sender.run()；NetworkClient.poll()（NetworkClient.dosend()）；Selector.poll()；
下面会结合上图，对这几个方法做详细的讲解，本文下面的内容都是结合上图进行讲解。
KafkaProducer.dosend()
dosend() 方法是读懂 Producer 的入口，dosend() 主要做了两个事情：
waitOnMetadata()：请求更新 tp（topic-partition） meta，中间会调用sender.wakeup()；accumulator.append()：将 msg 写入到其 tp 对应的 deque 中，如果该 tp 对应的 deque 新建了一个 Batch，最后也会调用sender.wakeup()。
这里主要关注的是 sender.wakeup() 方法，它的作用是将 Sender 线程从阻塞中唤醒。
sender.wakeup() 方法
这里来看一下 sender.wakeup() 具体实现：
// org.apache.kafka.clients.producer.internals.Sender
/**
* Wake up the selector associated with this send thread
*/
public void wakeup() {
this.client.wakeup();
}
// org.apache.kafka.clients.NetworkClient
/**
* Interrupt the client if it is blocked waiting on I/O.
*/
@Override
public void wakeup() {
this.selector.wakeup();
}
// org.apache.kafka.common.network.Selector
/**
* Interrupt the nioSelector if it is blocked waiting to do I/O.
*/
//note: 如果 selector 是阻塞的话,就唤醒
@Override
public void wakeup() {
this.nioSelector.wakeup();
}这个方法很简单，但也很有意思，其调用过程是下面这个样子：
- Sender -> NetworkClient -> Selector(Kafka 封装的) -> Selector(Java NIO)
跟上面两张图中 KafkaProducer 的总体调用过程大概一致，它的作用就是将 Sender 线程从 select()方法的阻塞中唤醒，select() 方法的作用是轮询注册在多路复用器上的 Channel，它会一直阻塞在这个方法上，除非满足下面条件中的一个：
- at least one channel is selected;
- this selector’s {@link #wakeup wakeup} method is invoked;
- the current thread is interrupted;
- the given timeout period expires.
否则 select() 将会一直轮询，阻塞在这个地方，直到条件满足。
分析到这里，KafkaProducer 中 dosend() 方法调用 sender.wakeup() 方法作用就很明显的，作用就是：当有新的 RecordBatch 创建后，旧的 RecordBatch 就可以发送了（或者此时有 Metadata 请求需要发送），如果线程阻塞在 select() 方法中，就将其唤醒，Sender 重新开始运行 run() 方法，在这个方法中，旧的 RecordBatch （或相应的 Metadata 请求）将会被选中，进而可以及时将这些请求发送出去。
Sender.run()
每次循环都是从 Sender 的 run() 方法开始，具体代码如下：
//note: Sender 线程每次循环具体执行的地方
void run(long now) {
Cluster cluster = metadata.fetch();
//note: Step1 获取那些已经可以发送的 RecordBatch 对应的 nodes
RecordAccumulator.ReadyCheckResult result = this.accumulator.ready(cluster, now);
//note: Step2 如果有 topic-partition 的 leader 是未知的,就强制 metadata 更新
if (!result.unknownLeaderTopics.isEmpty()) {
for (String topic : result.unknownLeaderTopics)
this.metadata.add(topic);
this.metadata.requestUpdate();
}
//note: 如果与node 没有连接（如果可以连接,会初始化该连接）,暂时先移除该 node
Iterator<Node> iter = result.readyNodes.iterator();
long notReadyTimeout = Long.MAX_VALUE;
while (iter.hasNext()) {
Node node = iter.next();
if (!this.client.ready(node, now)) {//note: 没有建立连接的 broker,这里会与其建立连接
iter.remove();
notReadyTimeout = Math.min(notReadyTimeout, this.client.connectionDelay(node, now));
}
}
//note: Step3 返回该 node 对应的所有可以发送的 RecordBatch 组成的 batches（key 是 node.id,这些 batches 将会在一个 request 中发送）
Map<Integer, List<RecordBatch>> batches = this.accumulator.drain(cluster,
result.readyNodes,
this.maxRequestSize,
now);
//note: 保证一个 tp 只有一个 RecordBatch 在发送,保证有序性
//note: max.in.flight.requests.per.connection 设置为1时会保证
if (guaranteeMessageOrder) {
// Mute all the partitions draine
for (List<RecordBatch> batchList : batches.values()) {
for (RecordBatch batch : batchList)
this.accumulator.mutePartition(batch.topicPartition);
}
}
//note: 将由于元数据不可用而导致发送超时的 RecordBatch 移除
List<RecordBatch> expiredBatches = this.accumulator.abortExpiredBatches(this.requestTimeout, now);
for (RecordBatch expiredBatch : expiredBatches)
this.sensors.recordErrors(expiredBatch.topicPartition.topic(), expiredBatch.recordCount);
sensors.updateProduceRequestMetrics(batches);
long pollTimeout = Math.min(result.nextReadyCheckDelayMs, notReadyTimeout);
if (!result.readyNodes.isEmpty()) {
log.trace("Nodes with data ready to send: {}", result.readyNodes);
pollTimeout = 0;
}
//note: Step4 发送 RecordBatch
sendProduceRequests(batches, now);
//note: 如果有 partition 可以立马发送数据,那么 pollTimeout 为0.
//note: Step5 关于 socket 的一些实际的读写操作
this.client.poll(pollTimeout, now);
}Sender.run() 的大概流程总共有以下五步：
accumulator.ready()：遍历所有的 tp（topic-partition），如果其对应的 RecordBatch 可以发送（大小达到batch.size大小或时间达到linger.ms），就将其对应的 leader 选出来，最后会返回一个可以发送 Produce request 的Set<Node>（实际返回的是ReadyCheckResult实例，不过Set<Node>是最主要的成员变量）；- 如果发现有 tp 没有 leader，那么这里就调用
requestUpdate()方法更新 metadata，实际上还是在第一步对 tp 的遍历中，遇到没有 leader 的 tp 就将其加入到一个叫做unknownLeaderTopics的 set 中，然后会请求这个 tp 的 meta； accumulator.drain()：遍历每个 leader （第一步中选出）上的所有 tp，如果该 tp 对应的 RecordBatch 不在 backoff 期间（没有重试过，或者重试了但是间隔已经达到了 retryBackoffMs ），并且加上这个 RecordBatch 其大小不超过 maxSize（一个 request 的最大限制，默认为 1MB），那么就把这个 RecordBatch 添加 list 中，最终返回的类型为Map<Integer, List<RecordBatch>>，key 为 leader.id，value 为要发送的 RecordBatch 的列表；sendProduceRequests()：发送 Produce 请求，从图中，可以看出，这个方法会调用NetworkClient.send()来发送 clientRequest；NetworkClient.poll()：关于 socket 的 IO 操作都是在这个方法进行的，它还是调用 Selector 进行的相应操作，而 Selector 底层则是封装的 Java NIO 的相关接口，这个下面会详细讲述。
在第三步中，可以看到，如果要向一个 leader 发送 Produce 请求，那么这 leader 对应 tp，如果其 RecordBatch 没有达到要求（batch.size 或 linger.ms 都没达到）还是可能会发送，这样做的好处是：可以减少 request 的频率，有利于提供发送效率。
NetworkClient.poll()
这个方法也是一个非常重要的方法，其作用简单来说有三点：
- 如果需要更新 Metadata，那么就发送 Metadata 请求；
- 调用 Selector 进行相应的 IO 操作；
- 处理 Server 端的 response 及一些其他的操作。
public List<ClientResponse> poll(long timeout, long now) {
//note: Step1 判断是否需要更新 meta,如果需要就更新（请求更新 metadata 的地方）
long metadataTimeout = metadataUpdater.maybeUpdate(now);
//note: Step2 调用 Selector.poll() 进行 socket 相关的 IO 操作
try {
this.selector.poll(Utils.min(timeout, metadataTimeout, requestTimeoutMs));
} catch (IOException e) {
log.error("Unexpected error during I/O", e);
}
//note: Step3 处理完成后的操作
long updatedNow = this.time.milliseconds();
List<ClientResponse> responses = new ArrayList<>();
handleAbortedSends(responses);
//note: 处理已经完成的 send（不需要 response 的 request,如 send）
handleCompletedSends(responses, updatedNow);//note: 通过 selector 中获取 Server 端的 response
//note: 处理从 server 端接收到 Receive（如 Metadata 请求）
handleCompletedReceives(responses, updatedNow);//note: 在返回的 handler 中，会处理 metadata 的更新
//note: 处理连接失败那些连接,重新请求 meta
handleDisconnections(responses, updatedNow);
//note: 处理新建立的那些连接（还不能发送请求,比如:还未认证）
handleConnections();
handleInitiateApiVersionRequests(updatedNow);
handleTimedOutRequests(responses, updatedNow);
// invoke callbacks
for (ClientResponse response : responses) {
try {
response.onComplete();
} catch (Exception e) {
log.error("Uncaught error in request completion:", e);
}
}
return responses;
}这个方法大致分为三步，这里详述讲述一下：
metadataUpdater.maybeUpdate()：如果 Metadata 需要更新，那么就选择连接数最小的 node，发送 Metadata 请求selector.poll()：进行 socket IO 相关的操作，下面会详细讲述；- process completed actions：在一个
select()过程之后的相关处理。
handleAbortedSends(responses)：处理那么在发送过程出现UnsupportedVersionException异常的 request；handleCompletedSends(responses, updatedNow)：处理那些已经完成的 request，如果是那些不需要 response 的 request 的话，这里直接调用request.completed()，标志着这个 request 发送处理完成；handleCompletedReceives(responses, updatedNow)：处理那些从 Server 端接收的 Receive，metadata 更新就是在这里处理的（以及ApiVersionsResponse）；handleDisconnections(responses, updatedNow)：处理连接失败那些连接,重新请求 metadata；handleConnections()：处理新建立的那些连接（还不能发送请求,比如:还未认证）；handleInitiateApiVersionRequests(updatedNow)：对那些新建立的连接，发送 apiVersionRequest（默认情况：第一次建立连接时，需要向 Broker 发送 ApiVersionRequest 请求）；handleTimedOutRequests(responses, updatedNow)：处理 timeout 的连接，关闭该连接，并刷新 Metadata。
Selector.poll()
Selector 类是 Kafka 对 Java NIO 相关接口的封装，socket IO 相关的操作都是这个类中完成的，这里先看一下 poll() 方法，主要的操作都是这个方法中调用的，其代码实现如下：
public void poll(long timeout) throws IOException {
if (timeout < 0)
throw new IllegalArgumentException("timeout should be >= 0");
//note: Step1 清除相关记录
clear();
if (hasStagedReceives() || !immediatelyConnectedKeys.isEmpty())
timeout = 0;
/* check ready keys */
//note: Step2 获取就绪事件的数
long startSelect = time.nanoseconds();
int readyKeys = select(timeout);
long endSelect = time.nanoseconds();
this.sensors.selectTime.record(endSelect - startSelect, time.milliseconds());
//note: Step3 处理 io 操作
if (readyKeys > 0 || !immediatelyConnectedKeys.isEmpty()) {
pollSelectionKeys(this.nioSelector.selectedKeys(), false, endSelect);
pollSelectionKeys(immediatelyConnectedKeys, true, endSelect);
}
//note: Step4 将处理得到的 stagedReceives 添加到 completedReceives 中
addToCompletedReceives();
long endIo = time.nanoseconds();
this.sensors.ioTime.record(endIo - endSelect, time.milliseconds());
// we use the time at the end of select to ensure that we don't close any connections that
// have just been processed in pollSelectionKeys
//note: 每次 poll 之后会调用一次
//TODO: 连接虽然关闭了,但是 Client 端的缓存依然存在
maybeCloseOldestConnection(endSelect);
}Selector.poll() 方法会进行四步操作，这里分别来介绍一些。
clear()
clear() 方法是在每次 poll() 执行的第一步，它作用的就是清理上一次 poll 过程产生的部分缓存。
//note: 每次 poll 调用前都会清除以下缓存
private void clear() {
this.completedSends.clear();
this.completedReceives.clear();
this.connected.clear();
this.disconnected.clear();
// Remove closed channels after all their staged receives have been processed or if a send was requested
for (Iterator<Map.Entry<String, KafkaChannel>> it = closingChannels.entrySet().iterator(); it.hasNext(); ) {
KafkaChannel channel = it.next().getValue();
Deque<NetworkReceive> deque = this.stagedReceives.get(channel);
boolean sendFailed = failedSends.remove(channel.id());
if (deque == null || deque.isEmpty() || sendFailed) {
doClose(channel, true);
it.remove();
}
}
this.disconnected.addAll(this.failedSends);
this.failedSends.clear();
}
select()
Selector 的 select() 方法在实现上底层还是调用 Java NIO 原生的接口，这里的 nioSelector 其实就是 java.nio.channels.Selector 的实例对象，这个方法最坏情况下，会阻塞 ms 的时间，如果在一次轮询，只要有一个 Channel 的事件就绪，它就会立马返回。
private int select(long ms) throws IOException {
if (ms < 0L)
throw new IllegalArgumentException("timeout should be >= 0");
if (ms == 0L)
return this.nioSelector.selectNow();
else
return this.nioSelector.select(ms);
}pollSelectionKeys()
这部分是 socket IO 的主要部分，发送 Send 及接收 Receive 都是在这里完成的，在 poll() 方法中，这个方法会调用两次：
- 第一次调用的目的是：处理已经就绪的事件，进行相应的 IO 操作；
- 第二次调用的目的是：处理新建立的那些连接，添加缓存及传输层（Kafka 又封装了一次，这里后续文章会讲述）的握手与认证。
private void pollSelectionKeys(Iterable<SelectionKey> selectionKeys,
boolean isImmediatelyConnected,
long currentTimeNanos) {
Iterator<SelectionKey> iterator = selectionKeys.iterator();
while (iterator.hasNext()) {
SelectionKey key = iterator.next();
iterator.remove();
KafkaChannel channel = channel(key);
// register all per-connection metrics at once
sensors.maybeRegisterConnectionMetrics(channel.id());
if (idleExpiryManager != null)
idleExpiryManager.update(channel.id(), currentTimeNanos);
try {
/* complete any connections that have finished their handshake (either normally or immediately) */
//note: 处理一些刚建立 tcp 连接的 channel
if (isImmediatelyConnected || key.isConnectable()) {
if (channel.finishConnect()) {//note: 连接已经建立
this.connected.add(channel.id());
this.sensors.connectionCreated.record();
SocketChannel socketChannel = (SocketChannel) key.channel();
log.debug("Created socket with SO_RCVBUF = {}, SO_SNDBUF = {}, SO_TIMEOUT = {} to node {}",
socketChannel.socket().getReceiveBufferSize(),
socketChannel.socket().getSendBufferSize(),
socketChannel.socket().getSoTimeout(),
channel.id());
} else
continue;
}
/* if channel is not ready finish prepare */
//note: 处理 tcp 连接还未完成的连接,进行传输层的握手及认证
if (channel.isConnected() && !channel.ready())
channel.prepare();
/* if channel is ready read from any connections that have readable data */
if (channel.ready() && key.isReadable() && !hasStagedReceive(channel)) {
NetworkReceive networkReceive;
while ((networkReceive = channel.read()) != null)//note: 知道读取一个完整的 Receive,才添加到集合中
addToStagedReceives(channel, networkReceive);//note: 读取数据
}
/* if channel is ready write to any sockets that have space in their buffer and for which we have data */
if (channel.ready() && key.isWritable()) {
Send send = channel.write();
if (send != null) {
this.completedSends.add(send);//note: 将完成的 send 添加到 list 中
this.sensors.recordBytesSent(channel.id(), send.size());
}
}
/* cancel any defunct sockets */
//note: 关闭断开的连接
if (!key.isValid())
close(channel, true);
} catch (Exception e) {
String desc = channel.socketDescription();
if (e instanceof IOException)
log.debug("Connection with {} disconnected", desc, e);
else
log.warn("Unexpected error from {}; closing connection", desc, e);
close(channel, true);
}
}
}addToCompletedReceives()
这个方法的目的是处理接收到的 Receive，由于 Selector 这个类在 Client 和 Server 端都会调用，这里分两种情况讲述一下：
- 应用在 Server 端时，后续文章会详细介绍，这里简单说一下，Server 为了保证消息的时序性，在 Selector 中提供了两个方法：
mute(String id)和unmute(String id)，对该 KafkaChannel 做标记来保证同时只能处理这个 Channel 的一个 request（可以理解为排它锁）。当 Server 端接收到 request 后，先将其放入stagedReceives集合中，此时该 Channel 还未 mute，这个 Receive 会被放入completedReceives集合中。Server 在对completedReceives集合中的 request 进行处理时，会先对该 Channel mute，处理后的 response 发送完成后再对该 Channel unmute，然后才能处理该 Channel 其他的请求； - 应用在 Client 端时，Client 并不会调用 Selector 的
mute()和unmute()方法，client 的时序性而是通过InFlightRequests和 RecordAccumulator 的mutePartition来保证的（下篇文章会讲述），因此对于 Client 端而言，这里接收到的所有 Receive 都会被放入到completedReceives的集合中等待后续处理。
这个方法只有配合 Server 端的调用才能看明白其作用，它统一 Client 和 Server 调用的 api，使得都可以使用 Selector 这个类。
/**
* checks if there are any staged receives and adds to completedReceives
*/
private void addToCompletedReceives() {
if (!this.stagedReceives.isEmpty()) {//note: 处理 stagedReceives
Iterator<Map.Entry<KafkaChannel, Deque<NetworkReceive>>> iter = this.stagedReceives.entrySet().iterator();
while (iter.hasNext()) {
Map.Entry<KafkaChannel, Deque<NetworkReceive>> entry = iter.next();
KafkaChannel channel = entry.getKey();
if (!channel.isMute()) {
Deque<NetworkReceive> deque = entry.getValue();
addToCompletedReceives(channel, deque);
if (deque.isEmpty())
iter.remove();
}
}
}
}
private void addToCompletedReceives(KafkaChannel channel, Deque<NetworkReceive> stagedDeque) {
NetworkReceive networkReceive = stagedDeque.poll();
this.completedReceives.add(networkReceive); //note: 添加到 completedReceives 中
this.sensors.recordBytesReceived(channel.id(), networkReceive.payload().limit());
}Network.send() 方法
至此，文章的主要内容已经讲述得差不多了，第二张图中最上面的那个调用关系已经讲述完，下面讲述一下另外一个小分支，也就是从 Sender.run() 调用 NetworkClient.send() 开始的那部分，其调用过程如下：
Sender.run()
Sender.sendProduceRequests()
NetworkClient.send()
NetworkClient.dosend()
Selector.send()
KafkaChannel.setSend()NetworkClient.dosend()
Producer 端的请求都是通过 NetworkClient.dosend() 来发送的，其作用就是：
- 检查版本信息，并根据
apiKey()构建 Request； - 创建
NetworkSend实例； - 调用
Selector.send发送该 Send。
//note: 发送请求
private void doSend(ClientRequest clientRequest, boolean isInternalRequest, long now) {
String nodeId = clientRequest.destination();
if (!isInternalRequest) {
// If this request came from outside the NetworkClient, validate
// that we can send data. If the request is internal, we trust
// that that internal code has done this validation. Validation
// will be slightly different for some internal requests (for
// example, ApiVersionsRequests can be sent prior to being in
// READY state.)
if (!canSendRequest(nodeId))
throw new IllegalStateException("Attempt to send a request to node " + nodeId + " which is not ready.");
}
AbstractRequest request = null;
AbstractRequest.Builder<?> builder = clientRequest.requestBuilder();
//note: 构建 AbstractRequest, 检查其版本信息
try {
NodeApiVersions versionInfo = nodeApiVersions.get(nodeId);
// Note: if versionInfo is null, we have no server version information. This would be
// the case when sending the initial ApiVersionRequest which fetches the version
// information itself. It is also the case when discoverBrokerVersions is set to false.
if (versionInfo == null) {
if (discoverBrokerVersions && log.isTraceEnabled())
log.trace("No version information found when sending message of type {} to node {}. " +
"Assuming version {}.", clientRequest.apiKey(), nodeId, builder.version());
} else {
short version = versionInfo.usableVersion(clientRequest.apiKey());
builder.setVersion(version);
}
// The call to build may also throw UnsupportedVersionException, if there are essential
// fields that cannot be represented in the chosen version.
request = builder.build();//note: 当为 Produce 请求时,转化为 ProduceRequest,Metadata 请求时,转化为 Metadata 请求
} catch (UnsupportedVersionException e) {
// If the version is not supported, skip sending the request over the wire.
// Instead, simply add it to the local queue of aborted requests.
log.debug("Version mismatch when attempting to send {} to {}",
clientRequest.toString(), clientRequest.destination(), e);
ClientResponse clientResponse = new ClientResponse(clientRequest.makeHeader(),
clientRequest.callback(), clientRequest.destination(), now, now,
false, e, null);
abortedSends.add(clientResponse);
return;
}
RequestHeader header = clientRequest.makeHeader();
if (log.isDebugEnabled()) {
int latestClientVersion = ProtoUtils.latestVersion(clientRequest.apiKey().id);
if (header.apiVersion() == latestClientVersion) {
log.trace("Sending {} to node {}.", request, nodeId);
} else {
log.debug("Using older server API v{} to send {} to node {}.",
header.apiVersion(), request, nodeId);
}
}
//note: Send是一个接口，这里返回的是 NetworkSend，而 NetworkSend 继承 ByteBufferSend
Send send = request.toSend(nodeId, header);
InFlightRequest inFlightRequest = new InFlightRequest(
header,
clientRequest.createdTimeMs(),
clientRequest.destination(),
clientRequest.callback(),
clientRequest.expectResponse(),
isInternalRequest,
send,
now);
this.inFlightRequests.add(inFlightRequest);
//note: 将 send 和对应 kafkaChannel 绑定起来，并开启该 kafkaChannel 底层 socket 的写事件
selector.send(inFlightRequest.send);
}Selector.send()
这个方法就比较容易理解了，它的作用就是获取该 Send 对应的 KafkaChannel，调用 setSend() 向 KafkaChannel 注册一个 Write 事件。
//note: 发送请求
public void send(Send send) {
String connectionId = send.destination();
if (closingChannels.containsKey(connectionId))
this.failedSends.add(connectionId);
else {
KafkaChannel channel = channelOrFail(connectionId, false);
try {
channel.setSend(send);
} catch (CancelledKeyException e) {
this.failedSends.add(connectionId);
close(channel, false);
}
}
}KafkaChannel.setSend()
setSend() 方法需要配合 write()（该方法是在 Selector.poll() 中调用的） 方法一起来看
setSend()：将当前 KafkaChannel 的 Send 赋值为要发送的 Send，并注册一个OP_WRITE事件；write()：发送当前的 Send，发送完后删除注册的OP_WRITE事件。
//note: 每次调用时都会注册一个 OP_WRITE 事件
public void setSend(Send send) {
if (this.send != null)
throw new IllegalStateException("Attempt to begin a send operation with prior send operation still in progress.");
this.send = send;
this.transportLayer.addInterestOps(SelectionKey.OP_WRITE);
}
//note: 调用 send() 发送 Send
public Send write() throws IOException {
Send result = null;
if (send != null && send(send)) {
result = send;
send = null;
}
return result;
}
//note: 发送完成后,就删除这个 WRITE 事件
private boolean send(Send send) throws IOException {
send.writeTo(transportLayer);
if (send.completed())
transportLayer.removeInterestOps(SelectionKey.OP_WRITE);
return send.completed();
}最后，简单总结一下，可以回过头再看一下第一张图，对于 KafkaProducer 而言，其直接调用是 Sender，而 Sender 底层调用的是 NetworkClient，NetworkClient 则是通过 Selector 实现，Selector 则是对 Java NIO 原生接口的封装。
浙公网安备 33010602011771号
