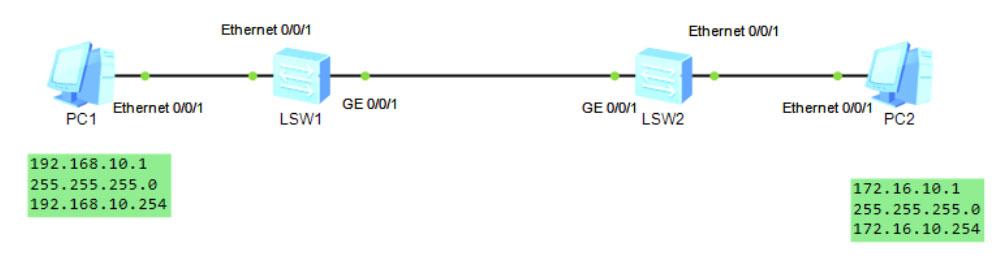

ENSP配置-1-2台交换机2太PC实现不同vlan通信，不同IP通信（记录学习过程，不是教程）



 LSW1配置如下

<Huawei>system-view                (进入系统视图）

[Huawei]vlan batch 10 20          （创建vlan 10 和vlan20）

[Huawei]interface Ethernet 0/0/1                          （进入ethernet0/0/1端口   也就是插PC1的网口）

[Huawei-Ethernet0/0/1]port link-type access        （将端口类型设置为access）

[Huawei-Ethernet0/0/1]port default vlan 10           （将端口拉入vlan10）

[Huawei]interface GigabitEthernet 0/0/1         （进入端口G0/0/1）

[Huawei-GigabitEthernet0/0/1]port link-type trunk           （将端口类型设置为trunk）

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all       （trunk端口可以通过的vlan。all所有的意思）

[Huawei-GigabitEthernet0/0/1]interface vlanif 10           （进入vlanif10其实我不太好解释这个vlanif是个什么东西，在我目前的认知，我觉得这就是一个对应vlan的网关）

[Huawei-Vlanif10]ip address 192.168.10.254 24           （给vlanif10配置一个ip地址192.168.10.254 24 其中24代表255.255.255.0   这里涉及到子网掩码的知识，有机会我要给我自己科普一下）

[Huawei-Vlanif10]interface vlanif 20                               （进去vlanif20）

[Huawei-Vlanif20]ip address 172.16.10.254 24                （给vlanif20配置一个ip地址172.16.10.254 24）



LSW2配置如下

<Huawei>system-view                (进入系统视图）

[Huawei]vlan batch 10 20          （创建vlan 10 和vlan20）

[Huawei]interface Ethernet 0/0/1                          （进入ethernet0/0/1端口   也就是插PC1的网口）

[Huawei-Ethernet0/0/1]port link-type access        （将端口类型设置为access）

[Huawei-Ethernet0/0/1]port default vlan 20           （将端口拉入vlan10）

[Huawei]interface GigabitEthernet 0/0/1         （进入端口G0/0/1）

[Huawei-GigabitEthernet0/0/1]port link-type trunk           （将端口类型设置为trunk）

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all       （trunk端口可以通过的vlan）

[Huawei-GigabitEthernet0/0/1]interface vlanif 10           （进入vlanif10）

[Huawei-Vlanif10]ip address 192.168.10.254 24           （给vlanif10配置一个ip地址192.168.10.254 24 其中24代表255.255.255.0   这里涉及到子网掩码的知识，有机会我要给我自己科普一下）

[Huawei-Vlanif10]interface vlan if 20                               （进去vlanif20）

[Huawei-Vlanif20]ip address 172.16.10.254 24                （给vlanif20配置一个ip地址172.16.10.254 24）



此时两台交换机就算配置完成了

我测试了一下



PC1去PING 172.16.10.1 通信
