SpringMvc源码分析学习
SpringMvc源码分析学习
Spring MVC是基于Servlet API构建的原始Web框架，从一开始就包含在对应为spring-webmvc包。它遵循Model-View-Controller (MVC) 设计模式
DispatcherServlet初始化

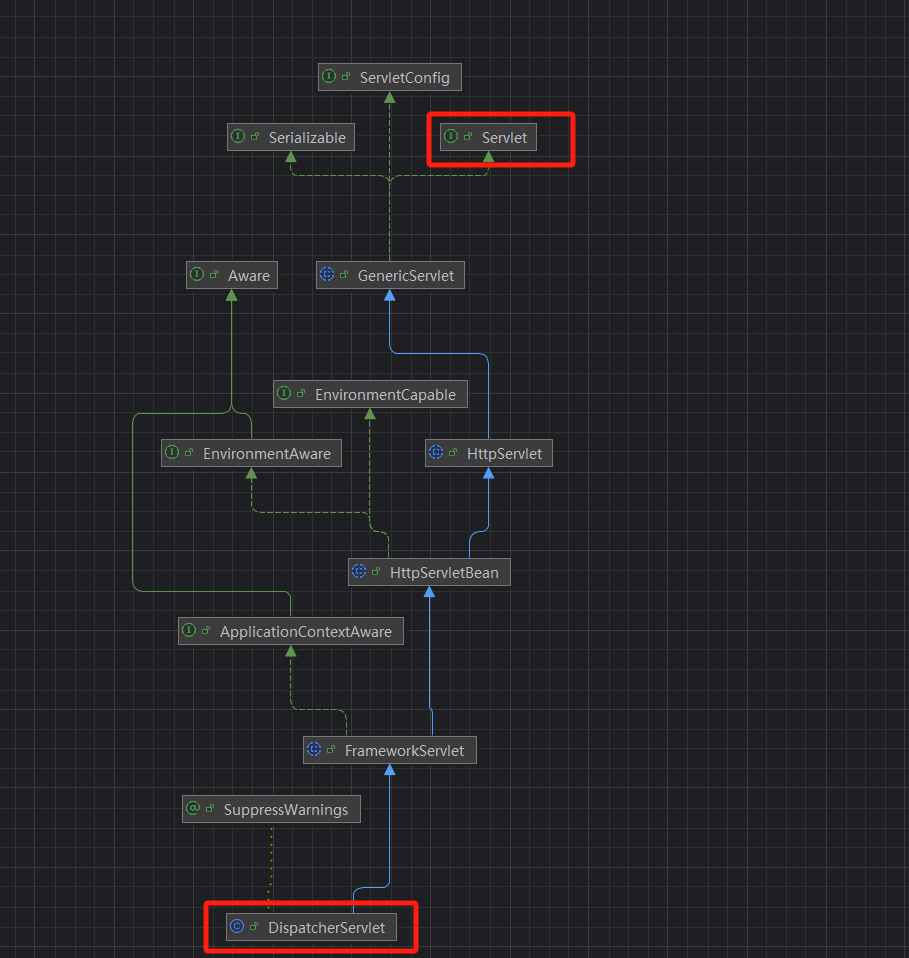

前端控制器，负责接受客户端请求，并将请求分给合适的处理程序。作为请求处理流程的入口，其实现了Servlet接口。其实就是一个Servlet

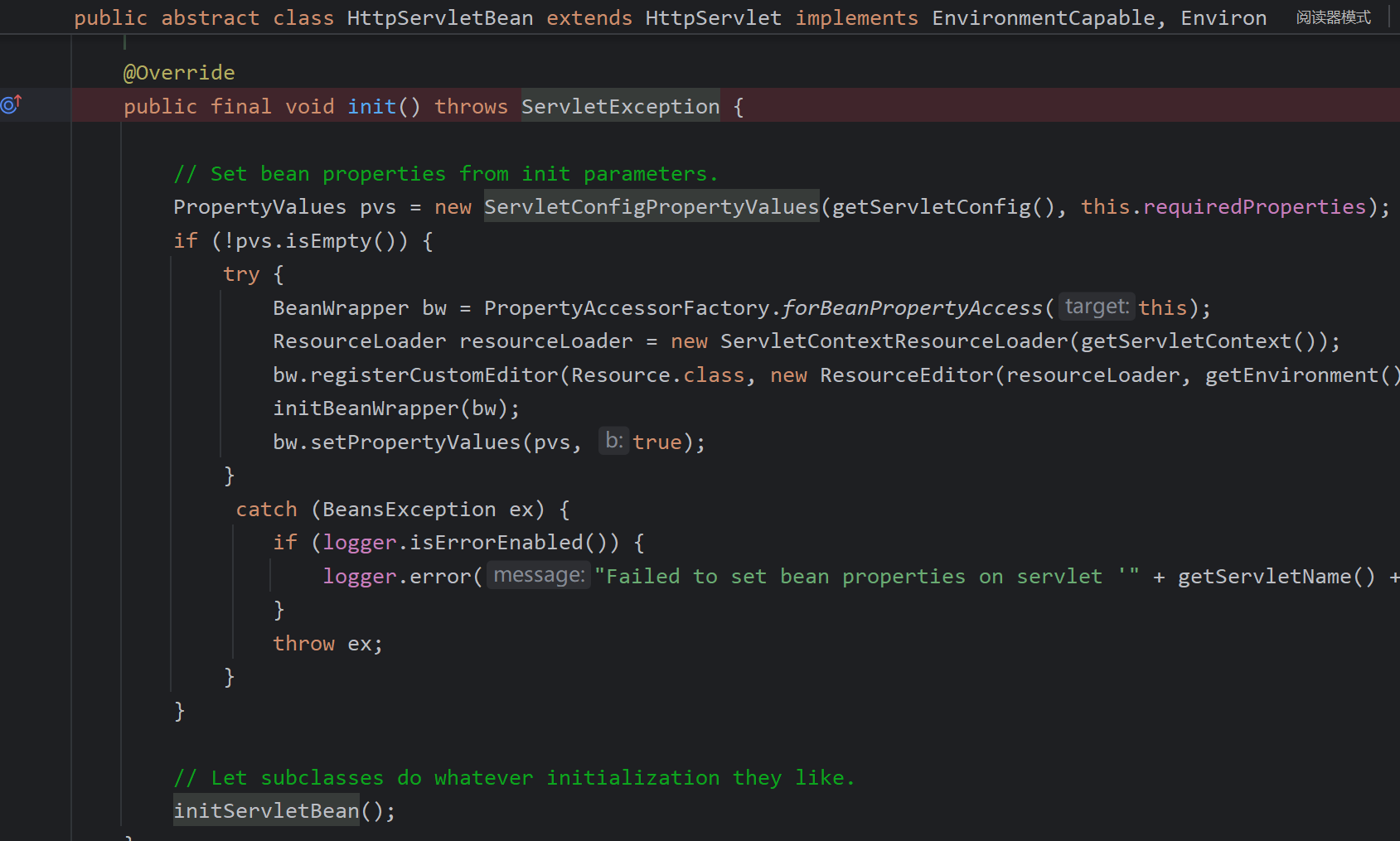

所以servlet初始化时，会调用init方法，一直向上父类找，初始化时会调用HttpServletBean的init方法，进行一些bean参数配置然后调用initServletBean()方法

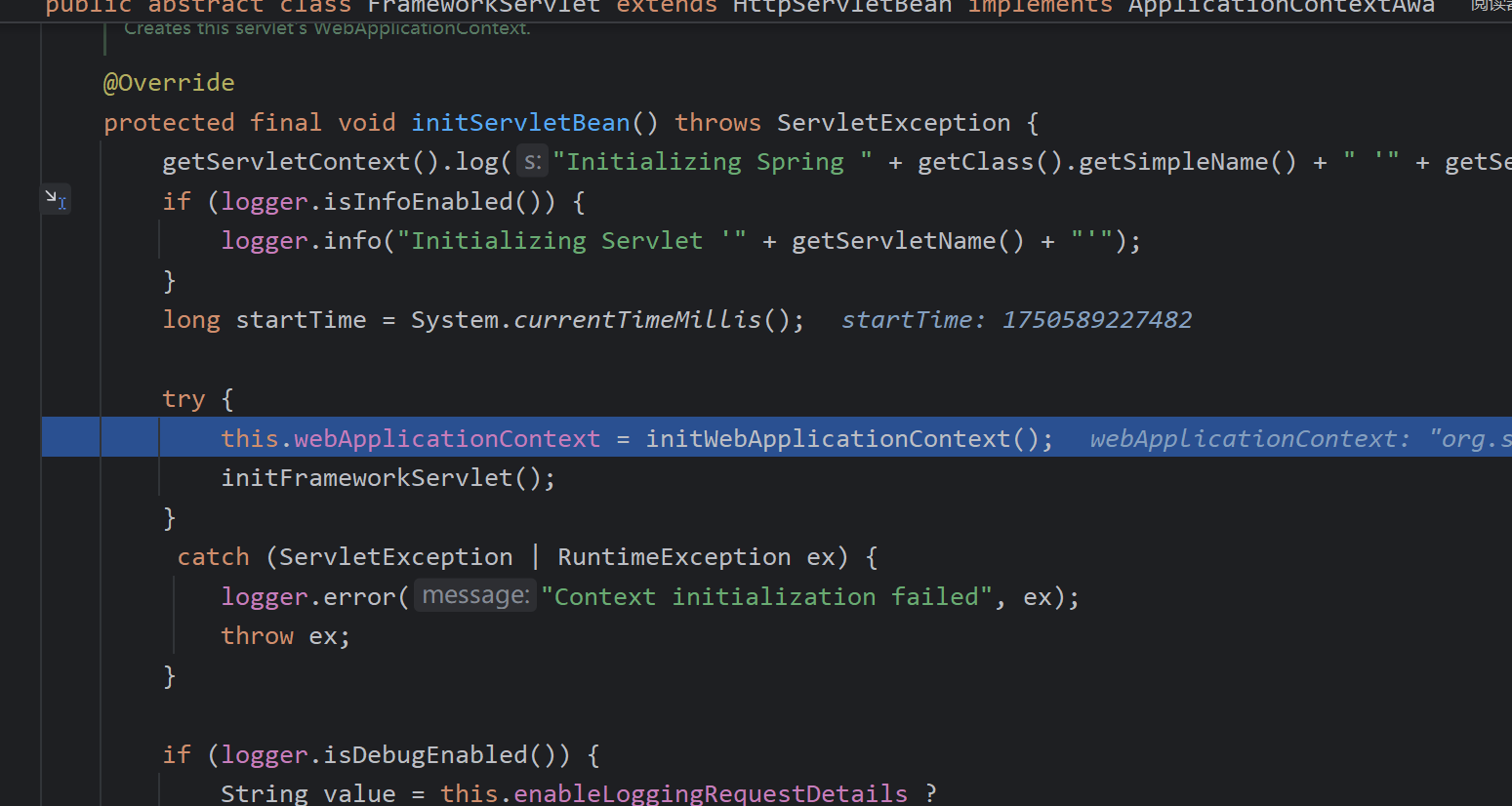

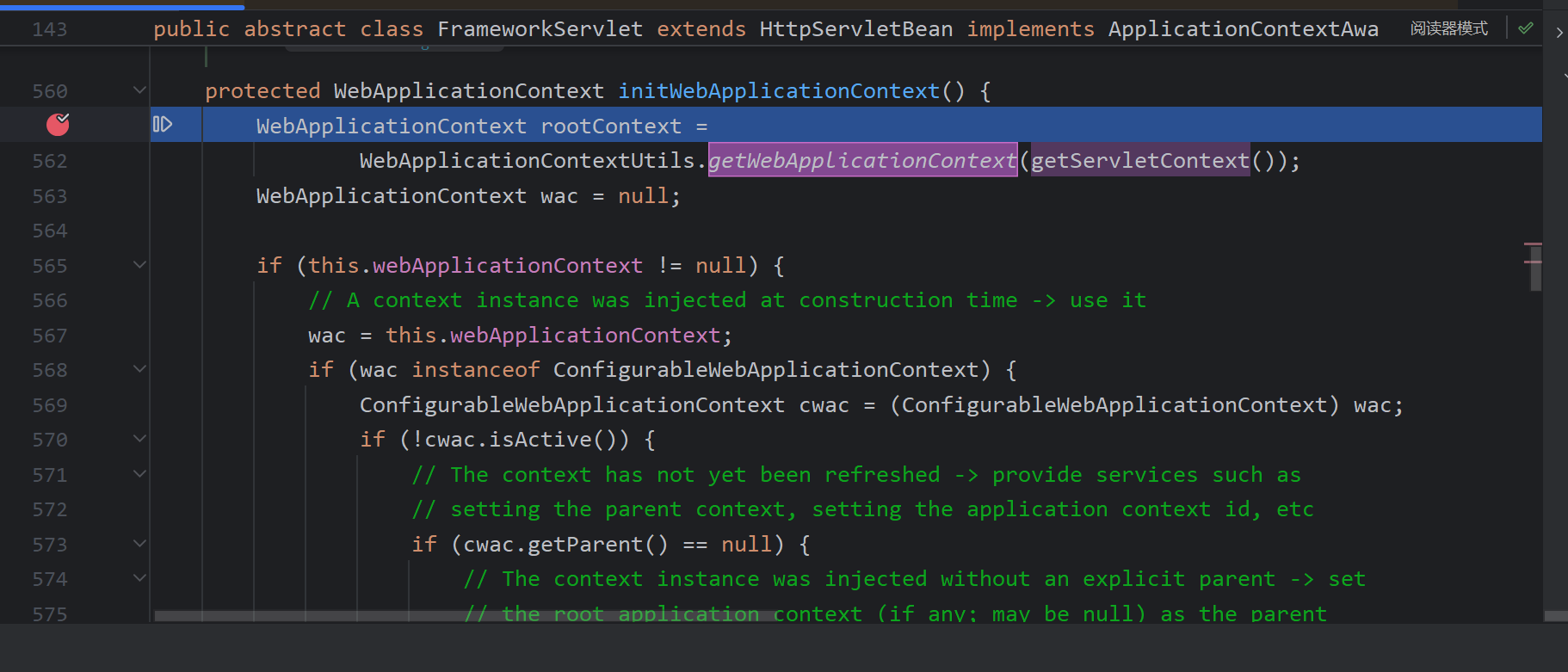

这里实例化了一个Spring容器 ，FrameWorkServlet(DispatcherServlet的父类)的属性WebApplicationContext。也就相当于在DispatcherServlet内部有一个Spring容器，这个Spring容器管理了一些bean以供DispatcherServlet使用。
调试，Tomcat启动时会来调用init方法调用initServletBean()创建spring容器，初始化servlet
我调试使用的springboot环境

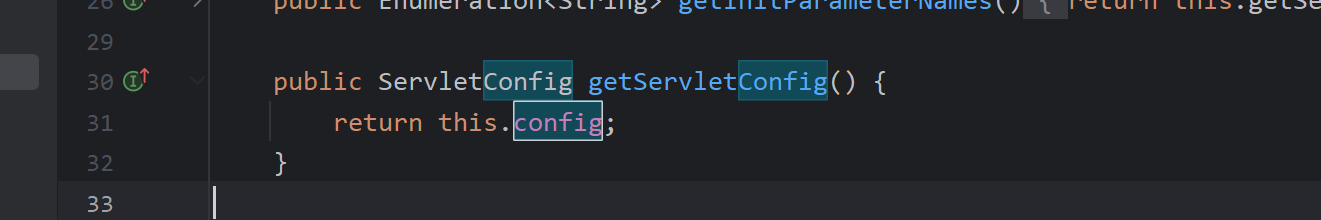

容器先收集当前 Servlet 在 web.xml（或注解 ）中配置的初始化参数（如 <init-param> ），这里springboot自己用实现类配置了后面会说，封装成 ServletConfig 对象，springboot配置了默认Dispathcherservlet

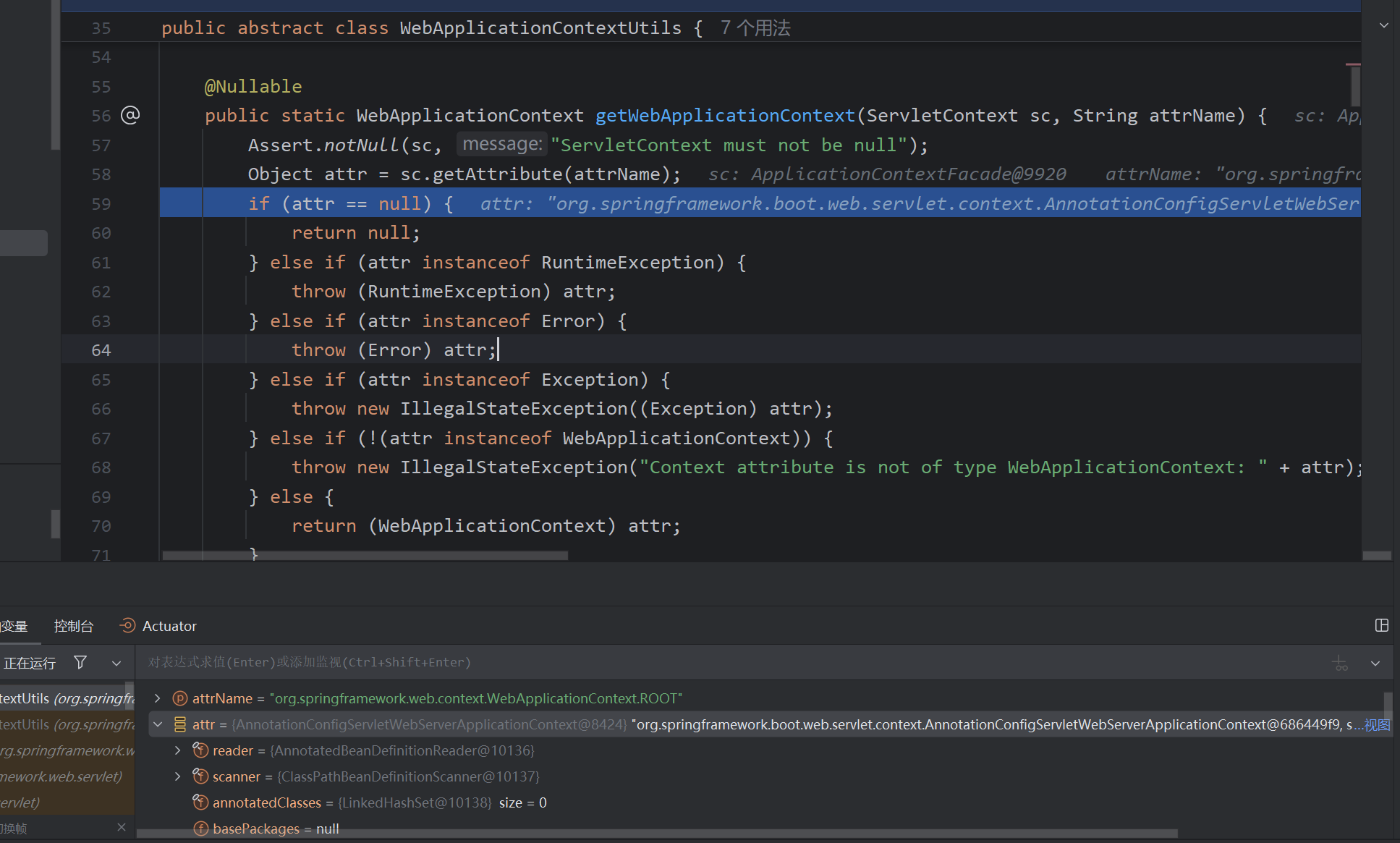

获取了注解实现类的spring容器AnnotationConfigServletWebServerApplicationContext，包含bean工厂，包含自己写的bean。
外部访问，DispatcherServlet即可调用这里bean
如果使用的不是注解类型，则创建spring容器的xml实现类XmlWebApplicationContext
private Class<?> contextClass = DEFAULT_CONTEXT_CLASS;
public static final Class<?> DEFAULT_CONTEXT_CLASS = XmlWebApplicationContext.class
//可通过xml或者注解指定默认值，更换spring容器实现类

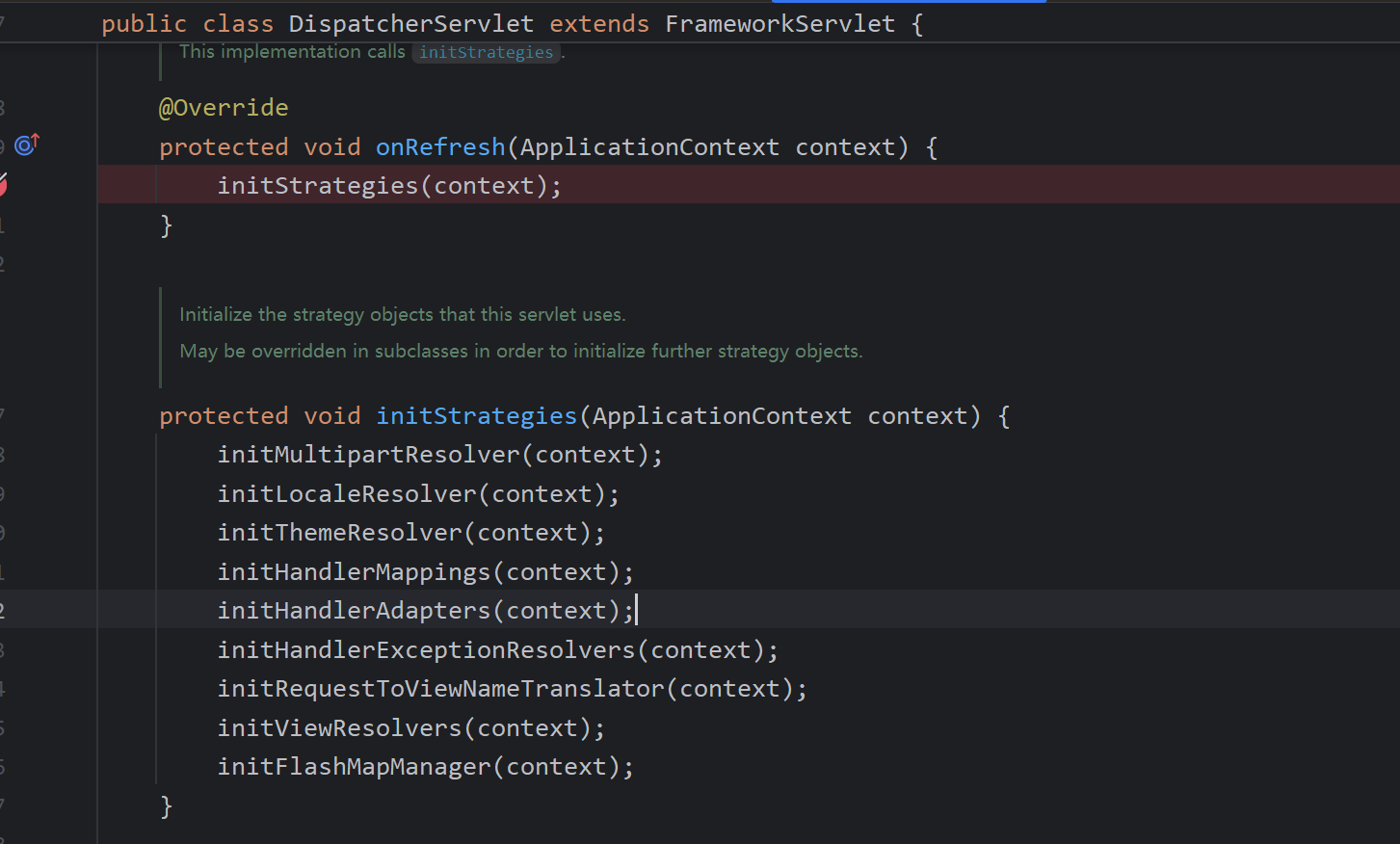

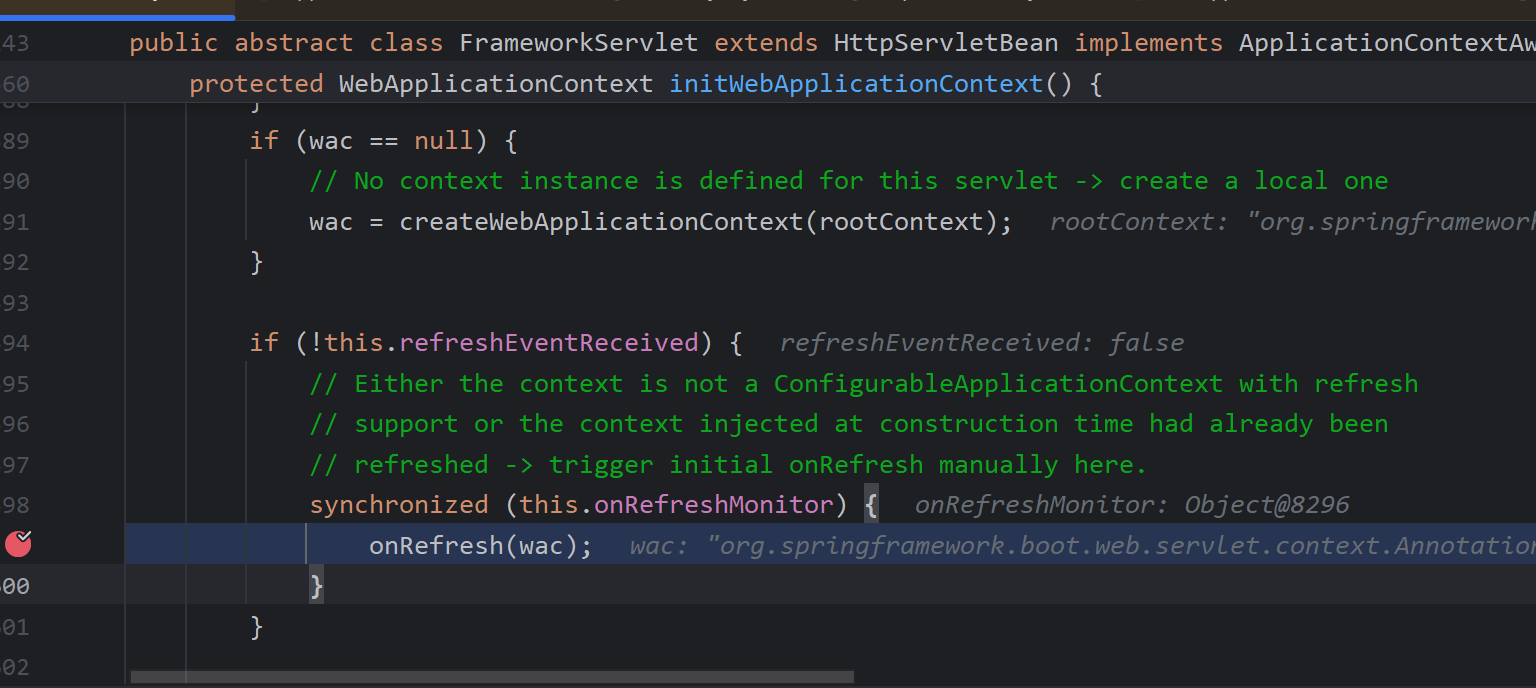

容器创建后会调用onRefresh
而onRefresh调用了initStrategies,初始化HandlerMappings或HandlerAdapters等
如initHandlerMappings，在spring容器中找HandlerMapping，多个则排序，然后如果没有handlerMapping,则会去取一些默认的handlerMapping
private void initHandlerMappings(ApplicationContext context) {
this.handlerMappings = null;
if (this.detectAllHandlerMappings) {
// Find all HandlerMappings in the ApplicationContext, including ancestor contexts.
Map<String, HandlerMapping> matchingBeans =
BeanFactoryUtils.beansOfTypeIncludingAncestors(context, HandlerMapping.class, true, false);
if (!matchingBeans.isEmpty()) {
this.handlerMappings = new ArrayList<>(matchingBeans.values());
// We keep HandlerMappings in sorted order.
AnnotationAwareOrderComparator.sort(this.handlerMappings);
}
}
else {
try {
HandlerMapping hm = context.getBean(HANDLER_MAPPING_BEAN_NAME, HandlerMapping.class);
this.handlerMappings = Collections.singletonList(hm);
}
catch (NoSuchBeanDefinitionException ex) {
// Ignore, we'll add a default HandlerMapping later.
}
}
// Ensure we have at least one HandlerMapping, by registering
// a default HandlerMapping if no other mappings are found.
if (this.handlerMappings == null) {
this.handlerMappings = getDefaultStrategies(context, HandlerMapping.class);
if (logger.isTraceEnabled()) {
logger.trace("No HandlerMappings declared for servlet '" + getServletName() +
"': using default strategies from DispatcherServlet.properties");
}
}
for (HandlerMapping mapping : this.handlerMappings) {
if (mapping.usesPathPatterns()) {
this.parseRequestPath = true;
break;
}
}
}

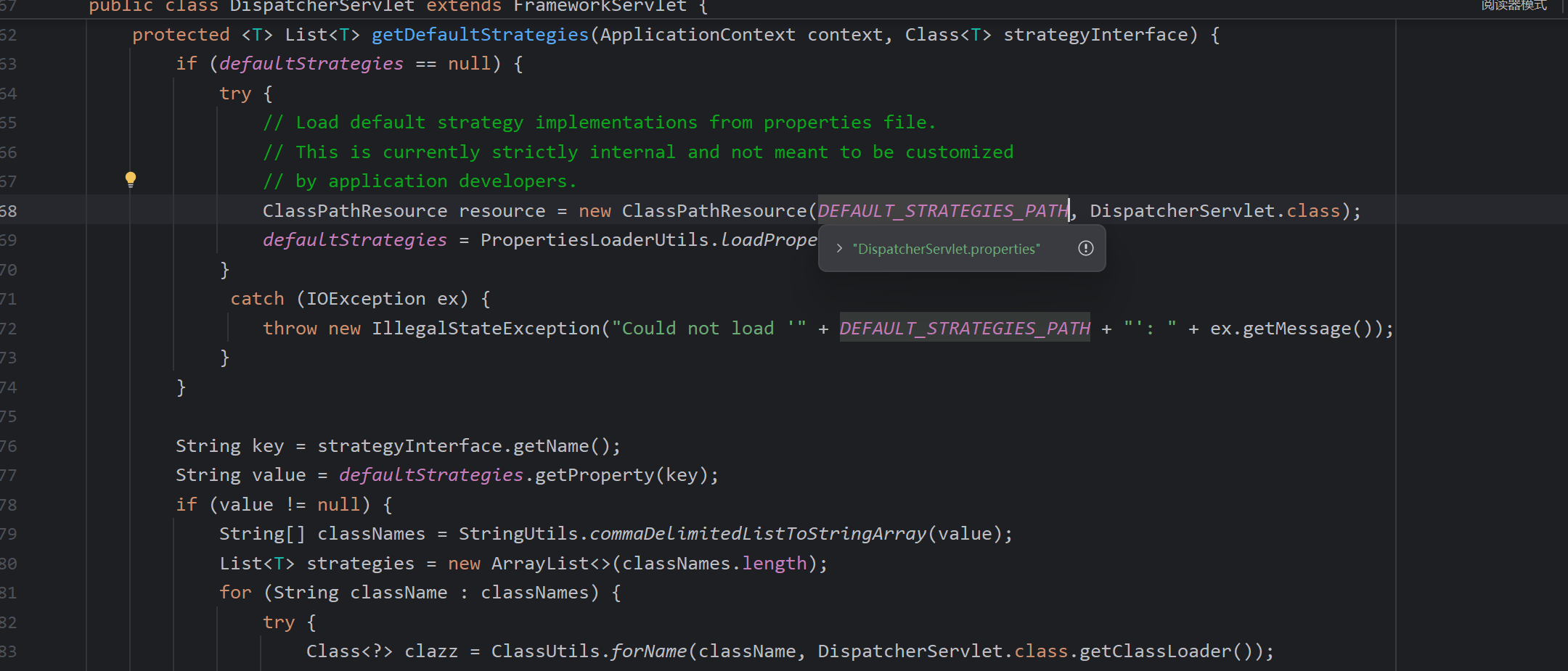

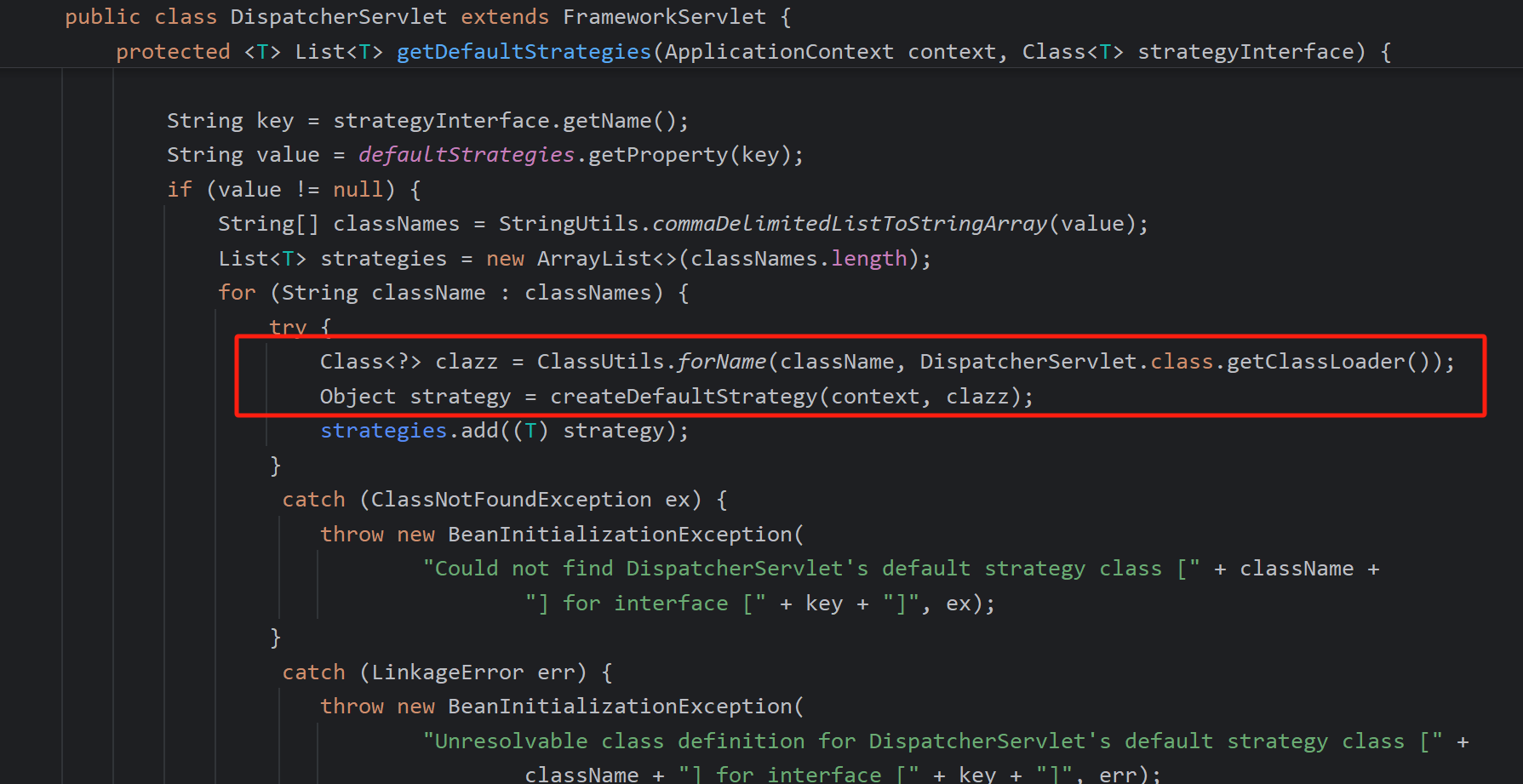

getDefaultStratrgies这里会通过查找资源文件然后反射加载默认的配置
调用createDefaultStrategy工厂的方式创建bean
protected Object createDefaultStrategy(ApplicationContext context, Class<?> clazz) {
return context.getAutowireCapableBeanFactory().createBean(clazz);
}

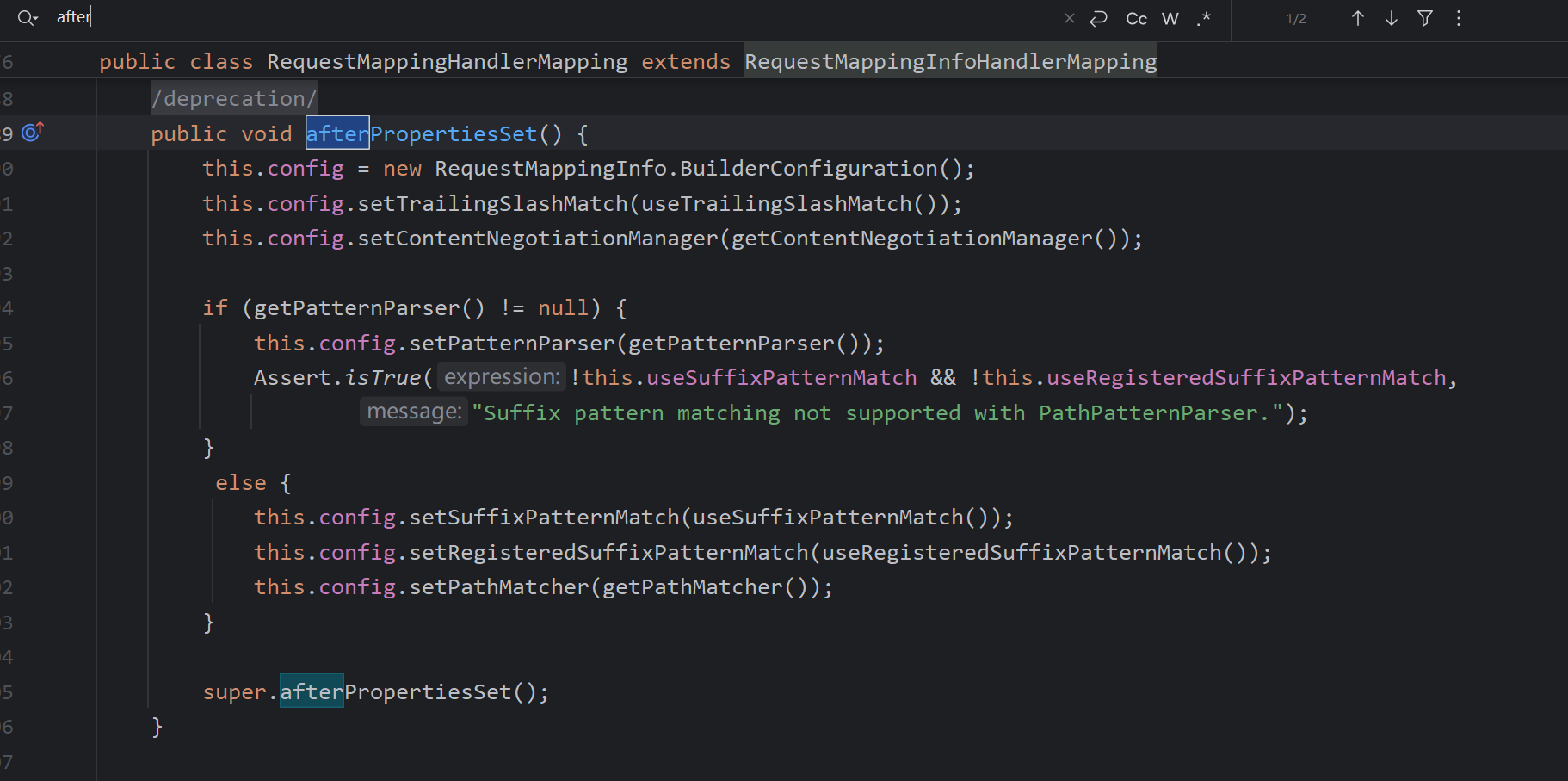

如RequestMappingHandlerMapping继承于InitializingBean，通过工厂创建bean会调用初始化操作。接着调用父类afterPropertiesSet()
@Override
public void afterPropertiesSet() {
initHandlerMethods();
}
初始化HandlerMethods,拿到所有的bean调用processCandidateBean
protected void initHandlerMethods() {
for (String beanName : getCandidateBeanNames()) {
if (!beanName.startsWith(SCOPED_TARGET_NAME_PREFIX)) {
processCandidateBean(beanName);
}
}
handlerMethodsInitialized(getHandlerMethods());
}
其中会判断是否为Controller或RequestMapping

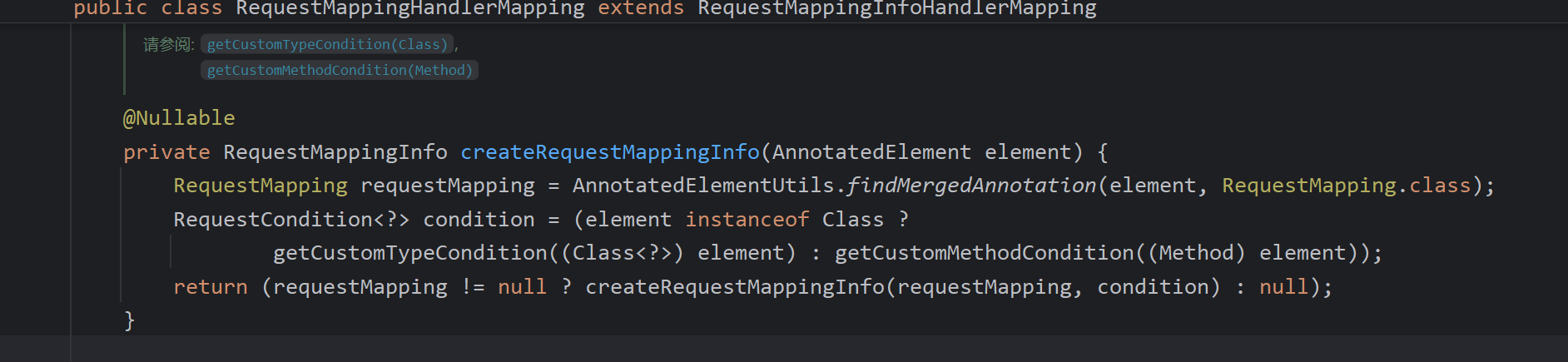

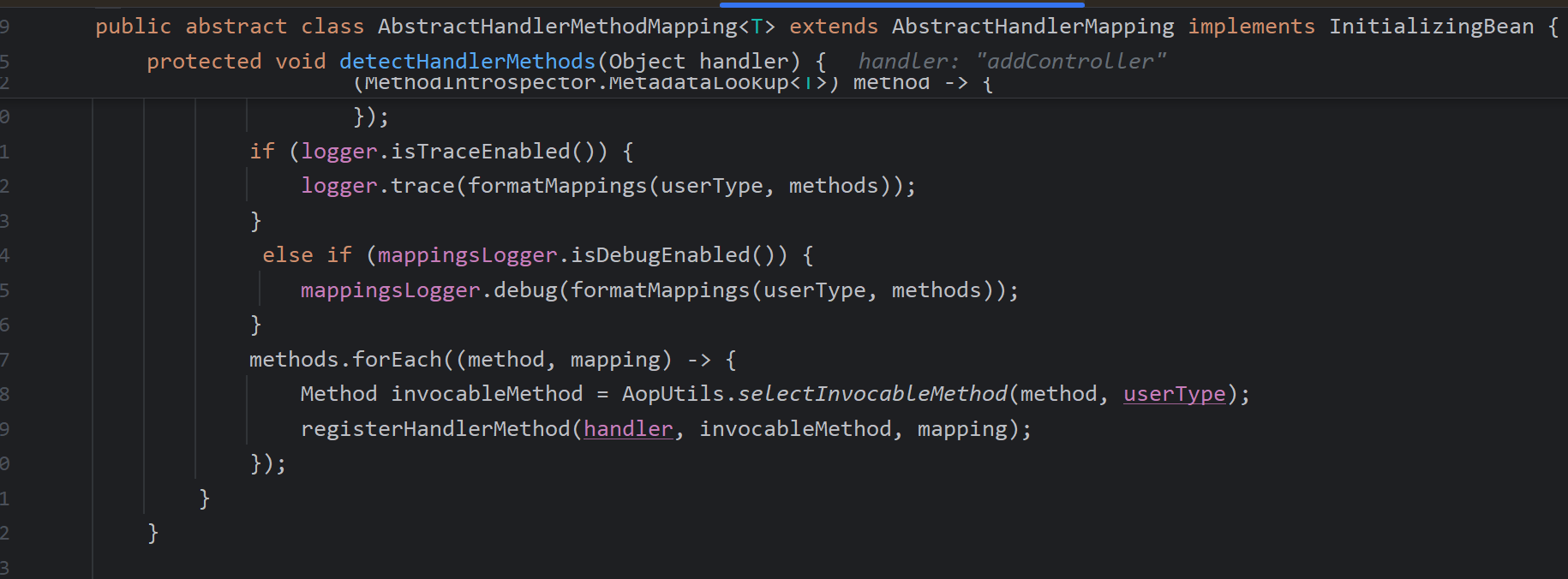

如果是，则进入函数detectHandlerMethods,其中会再判断这个控制里所有方法里面带RequestMapping的方法，封装为RequestMappingInfo包括参数，方法名等等
再注册在mappingRegistry中，这就是spring，controller内存马的原理，在写恶意controller时就是将写好的恶意controller放入mappingRegistry中
protected void registerHandlerMethod(Object handler, Method method, T mapping) {
this.mappingRegistry.register(mapping, handler, method);
}

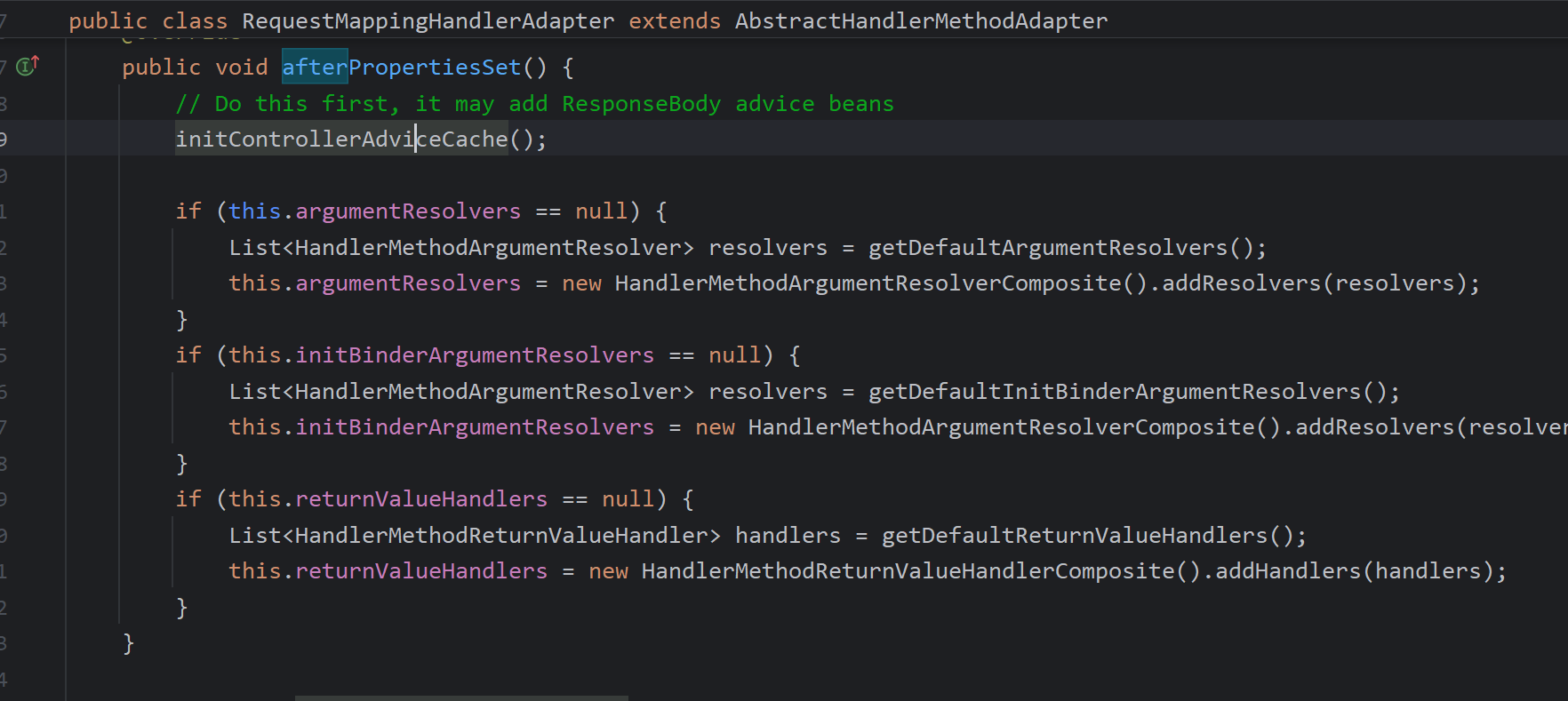

RequestMappingHandlerAdapter的初始化也是一样，这个类主要是处理请求是一个加了@RequestMapping的方法。

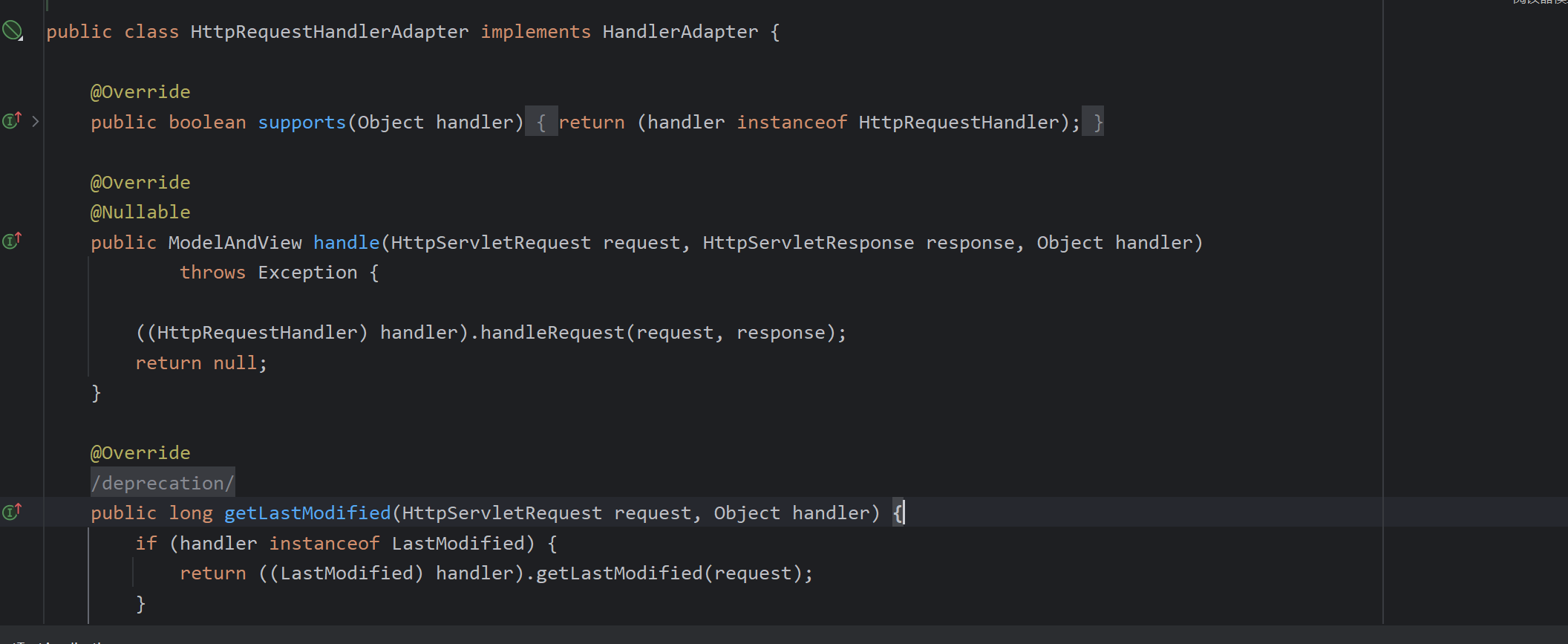

其他的适配器如HttpRequestHandlerAdapter则是处理继承了HttpRequestHandler（也能作为控制器）的bean
supports判断是否支持

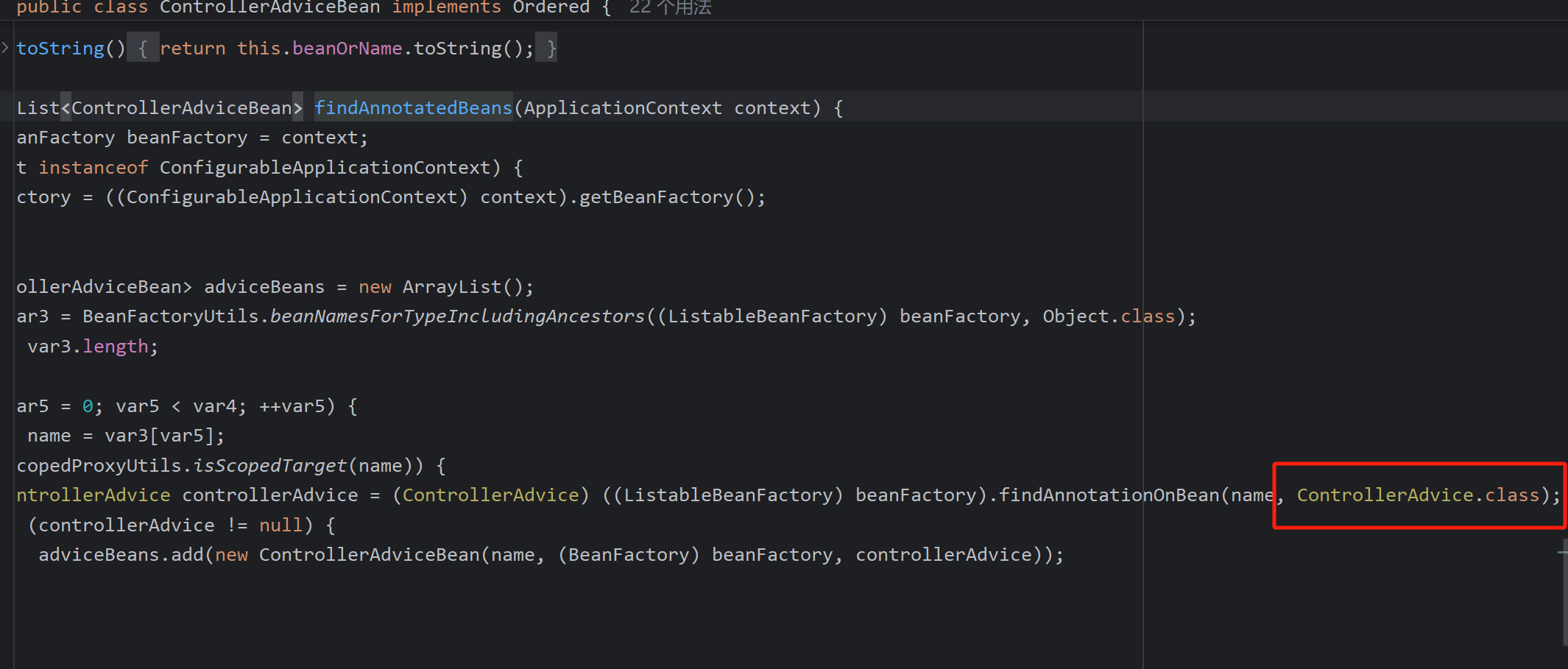

initControllerAdviceCache主要找到@ControllerAdvice注解存放，这个注解常用于异常处理器
再分别找其中对应注解的方法，分别存放供以后使用。如ModelAttribute.class，InitBinder.class
Set<Method> attrMethods = MethodIntrospector.selectMethods(beanType, MODEL_ATTRIBUTE_METHODS);
public static final MethodFilter MODEL_ATTRIBUTE_METHODS = method ->
(!AnnotatedElementUtils.hasAnnotation(method, RequestMapping.class) &&
AnnotatedElementUtils.hasAnnotation(method, ModelAttribute.class));
Set<Method> attrMethods = MethodIntrospector.selectMethods(beanType, MODEL_ATTRIBUTE_METHODS);
public static final MethodFilter INIT_BINDER_METHODS = method ->
AnnotatedElementUtils.hasAnnotation(method, InitBinder.class);
DispatcherServlet如何创建的
这里从正序的角度描述，一步步断点倒着调试过来即可
Tomcat是如何找到Spring并加载?
spring继承Tomcat的ServletContainerInitializer，Tomcat通过SPI机制加载到spring的 SpringServletContainerInitializer，这就把tomcat和spring联系起来了。
SPI机制 我之前SnakeYaml文章中的一条链子介绍过
SPI(Service Provider Interface), JDK内置的一种服务提供发现机制。它的利用方式是通过在ClassPath路径下的META-INF/services文件夹下查找文件，自动加载文件中所定义的类

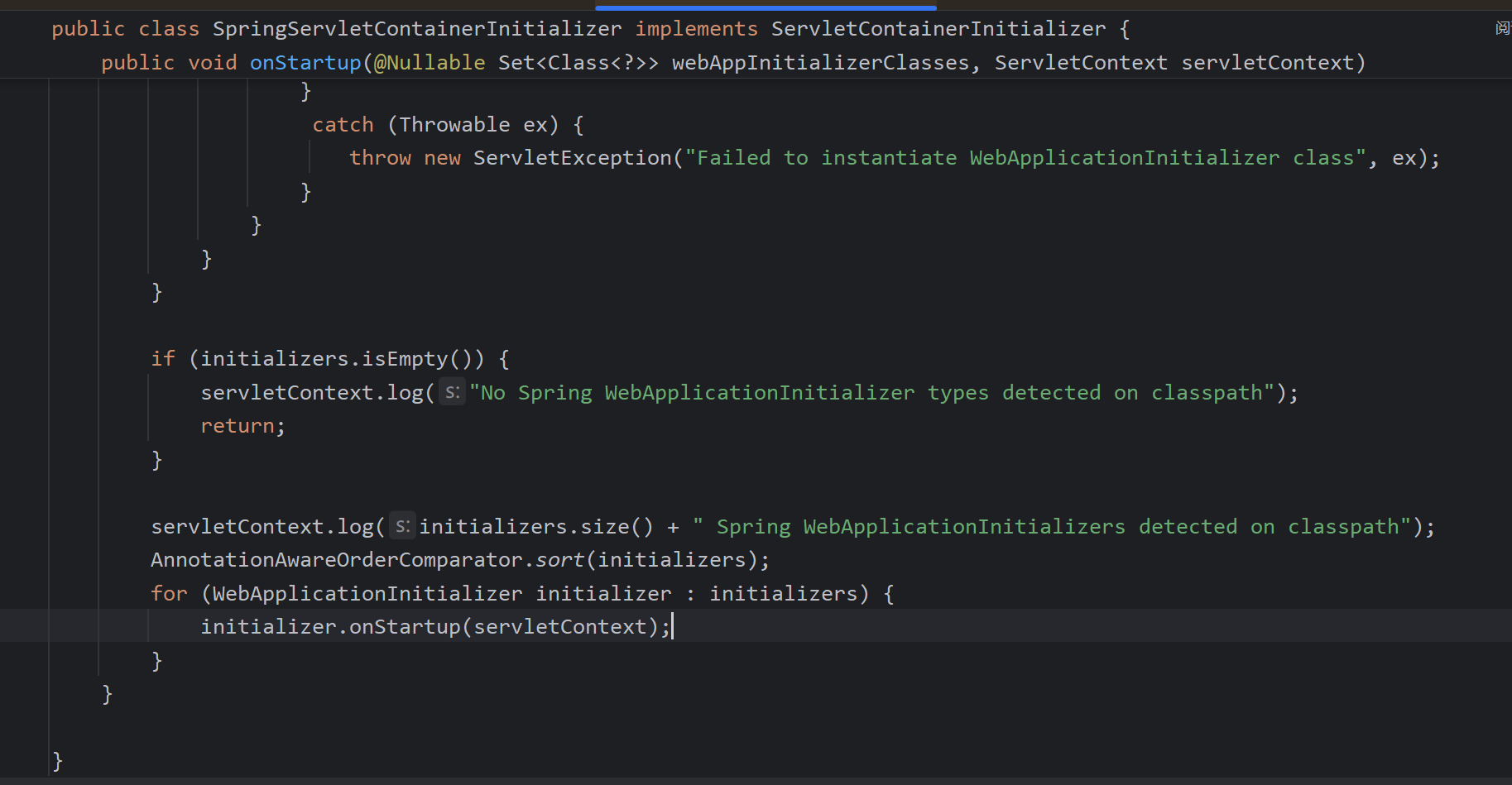

通过上图注释@HandlesTypes(WebApplicationInitializer.class)，找到WebApplicationInitializer的所有实现类并调用onStartup方法
所以我们可以自己写WebApplicationInitializer的实现类配置DispatcherServlet,而springboot已实现SpringBootServletInitializer，因此不用配置springmvc
可以通过继承SpringBootServletInitializer配置configure简化配置
public class CustomServletInitializer extends SpringBootServletInitializer {
@Override
protected SpringApplicationBuilder configure(SpringApplicationBuilder builder) {
return builder.sources(MyApplication.class)
.properties("spring.mvc.throw-exception-if-no-handler-found=true");
}
}
DispatcherServlet处理请求
Springboot默认配置的DispatcherServlet映射路径是/，可以通过配置server.servlet.context-path配置
TestController
@Controller
public class TestController {
@GetMapping("/a")
@ResponseBody
public String test(String name){
return "hello "+name;
}
}

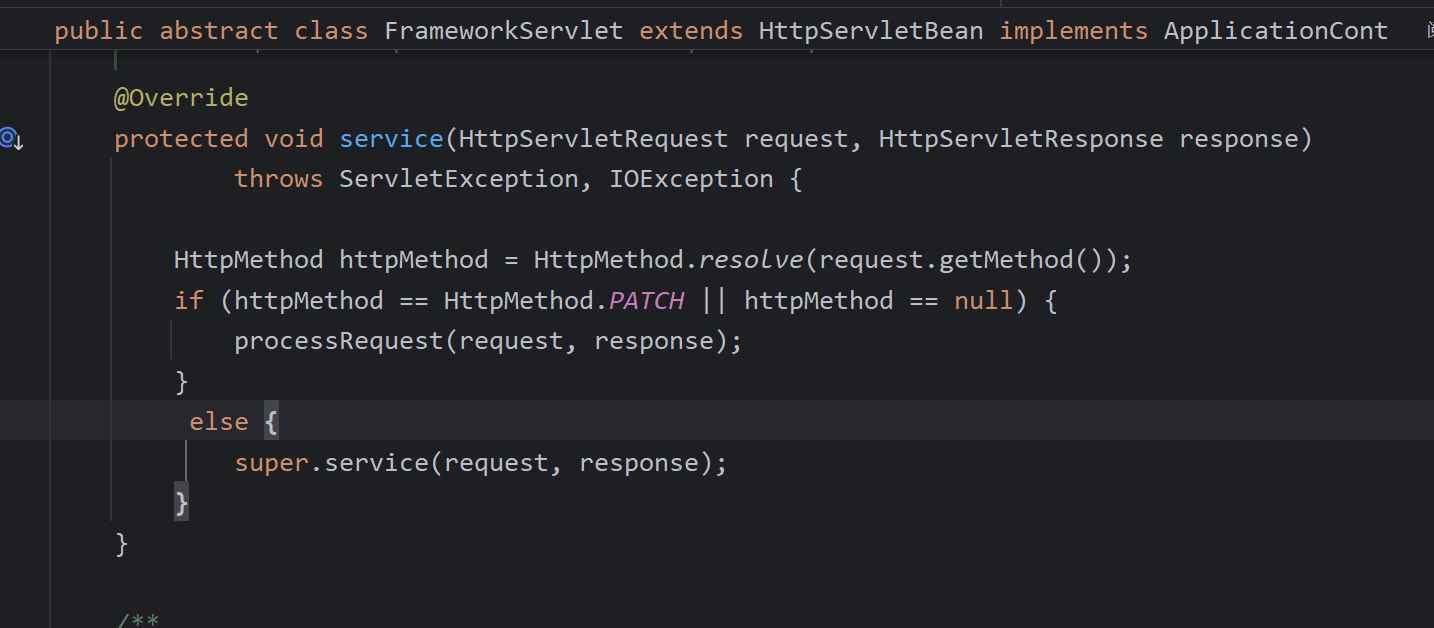

当访问到DispatcherServlet对应的路径（/）后，tomcat便会调用对应Service方法，调用父类FrameworkServlet#service方法，解析方法请求后继续调用父类service方法

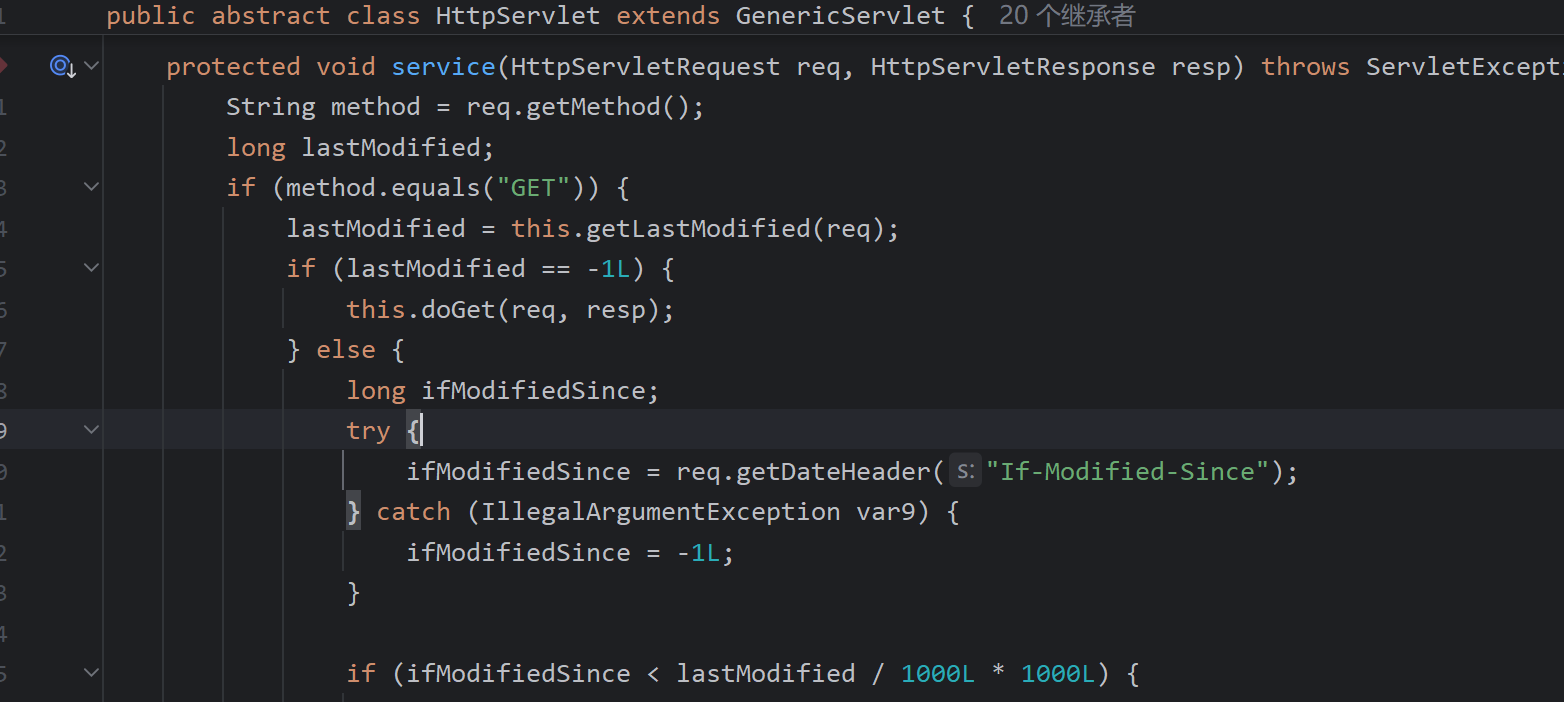

调用HttpServlet（Tomcat规范的Servlet方法），调用doGet方法

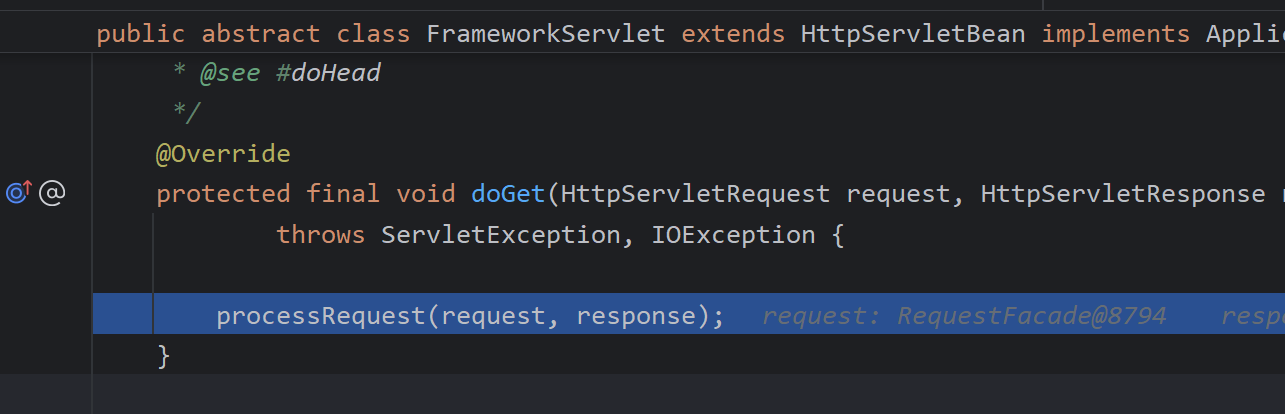

FrameworkServlet#doGet方法

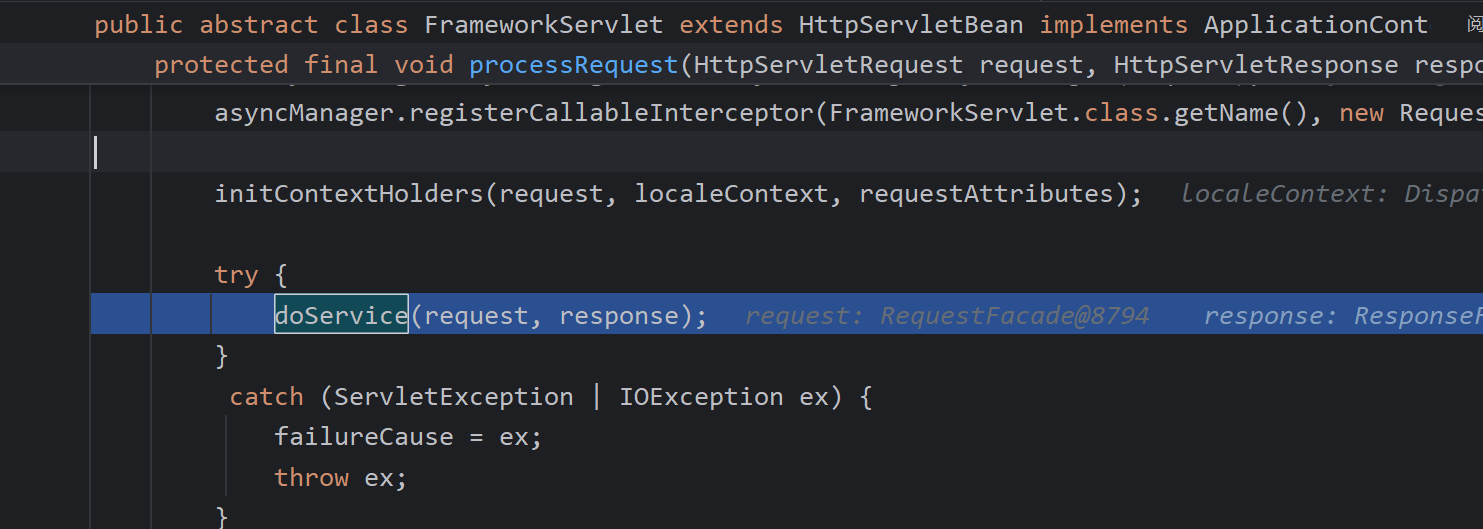

核心就是调用了doService方法

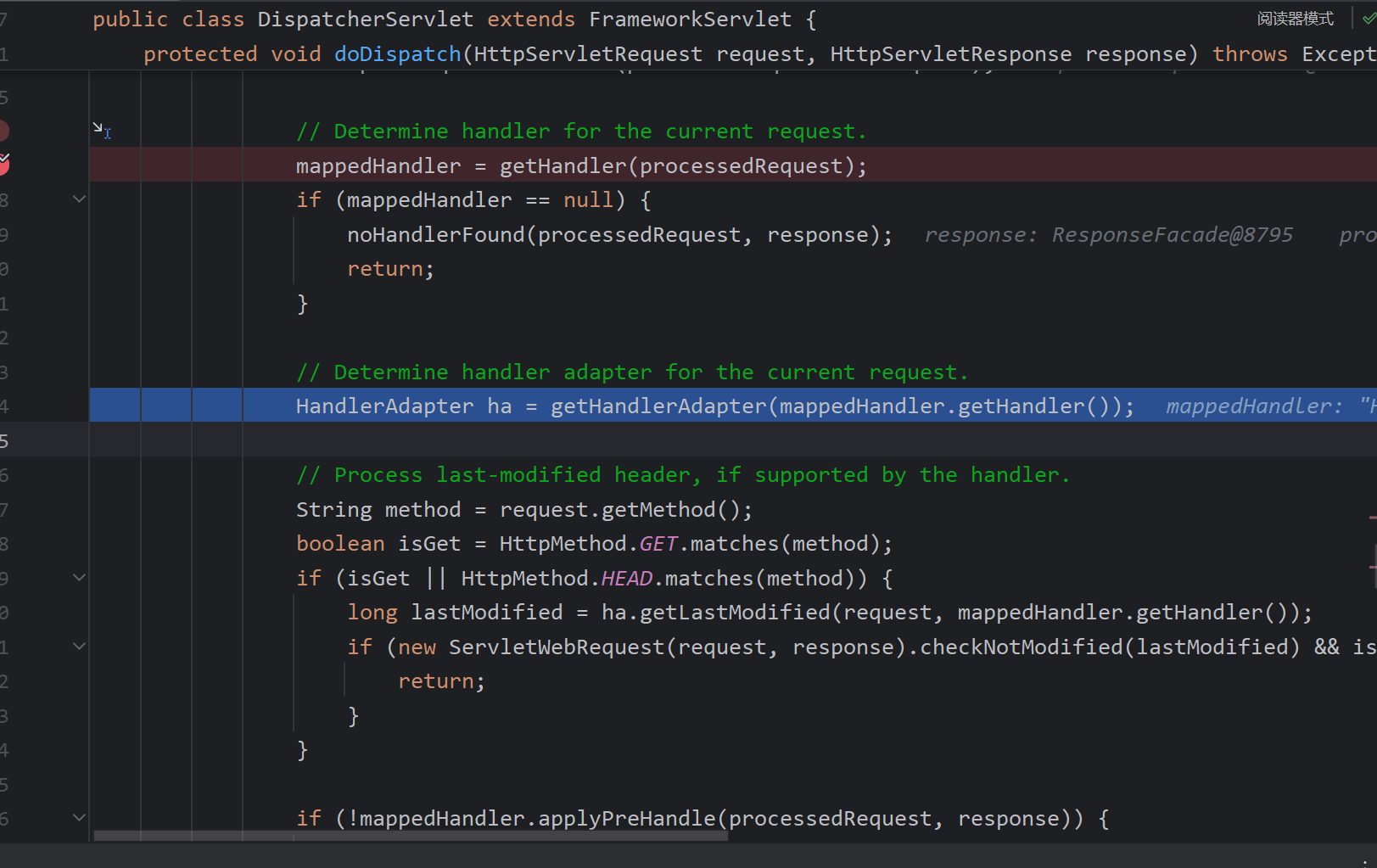

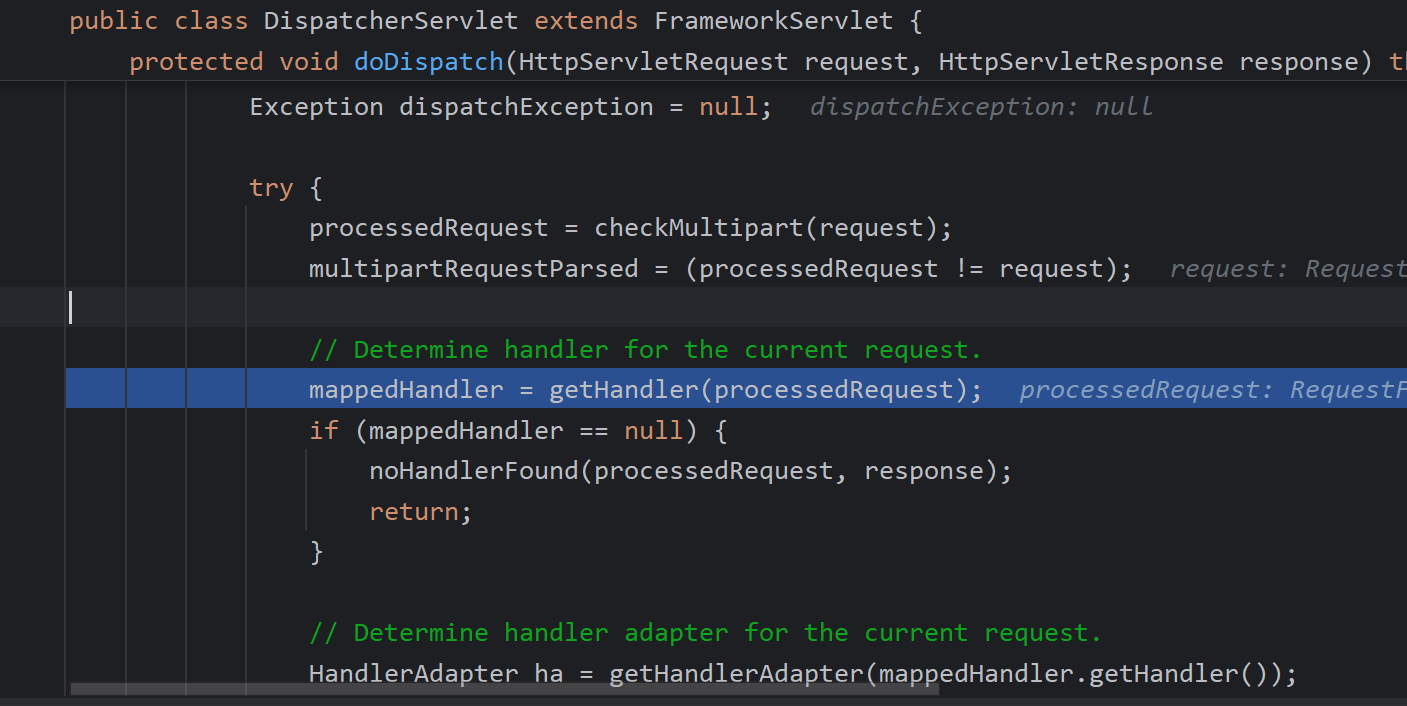

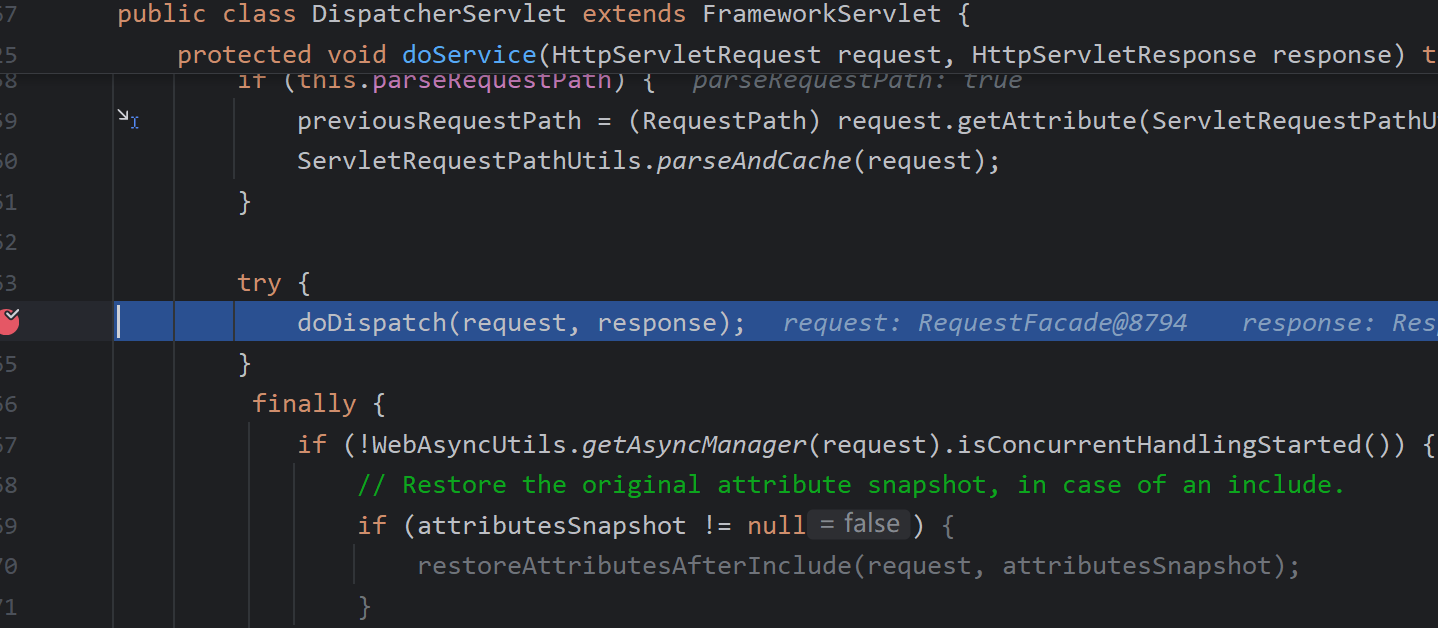

而doService方法中的核心方法doDispatch处理分发。
首先调用getHandler获取请求对应的handler
getHandler，遍历每一个HandlerMapping，这里主要是用的RequestMappingHandlerMapping处理，所以这里只说其里面做了什么重要处理。其他HandlerMapping如BeanNameUrlHandlerMapping负责的是继承了Controller类且以("/")开头的bean名称

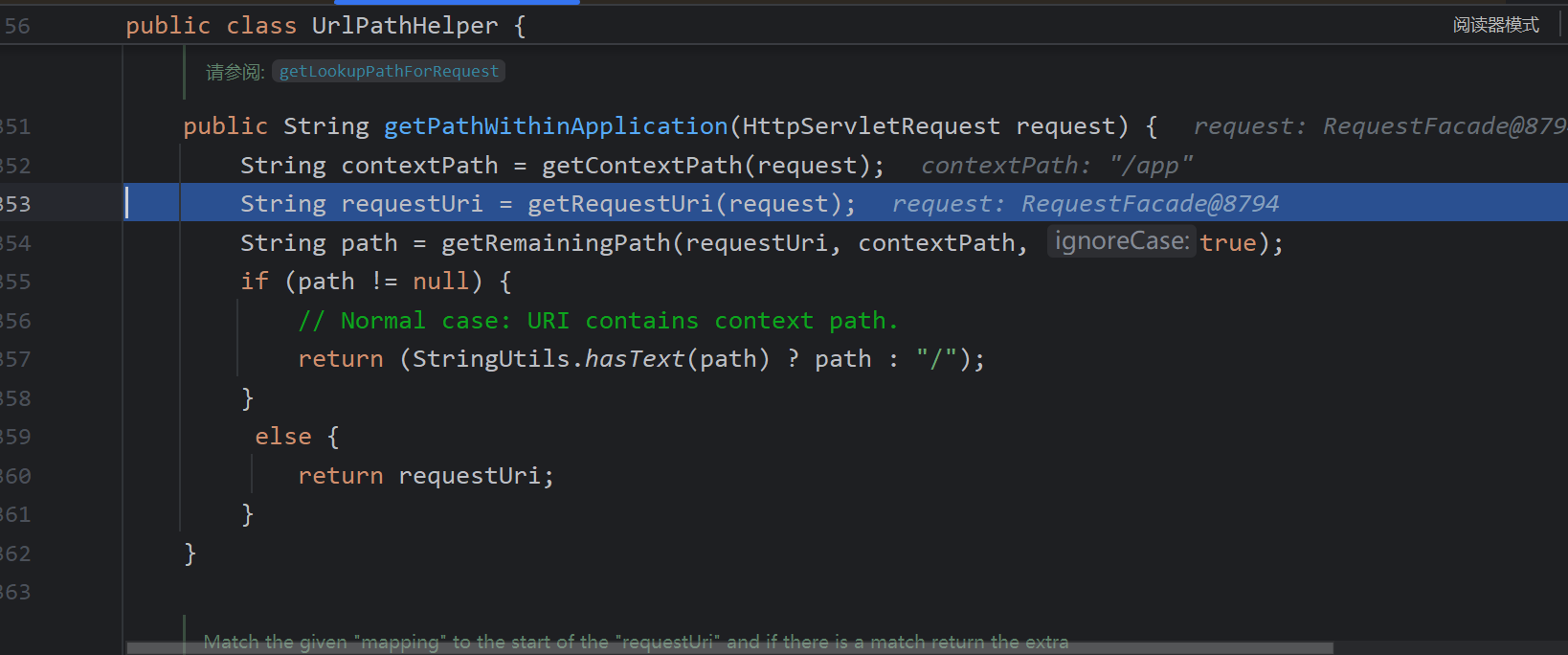

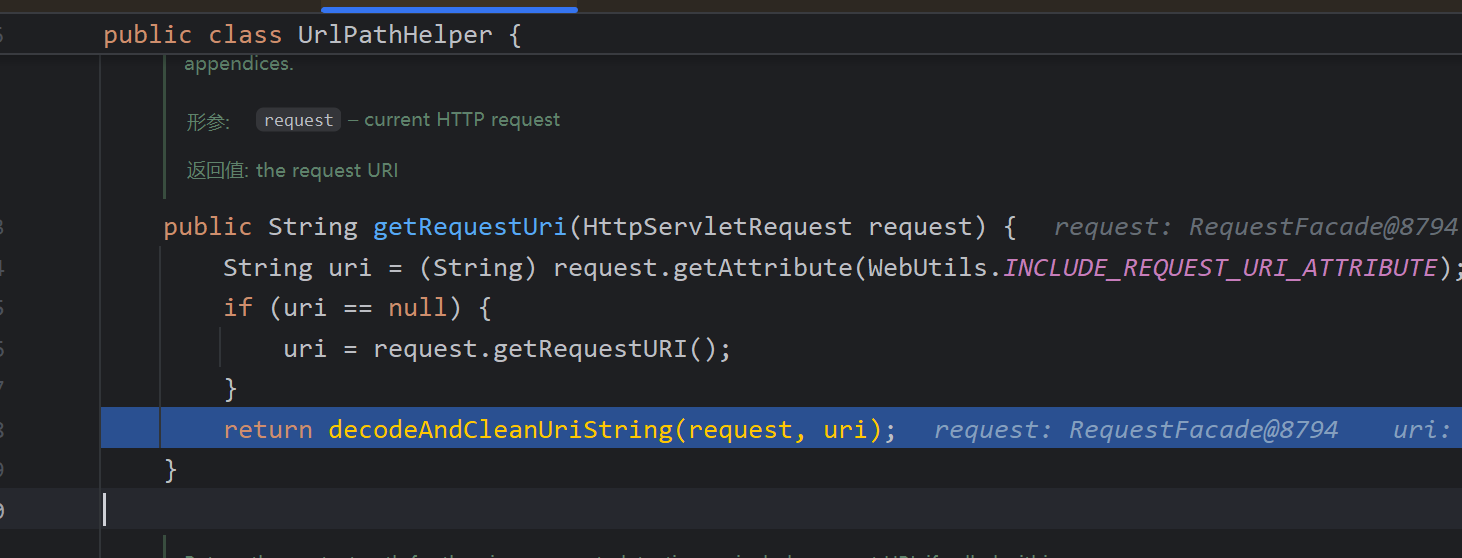

使用getPathWithinApplication获取访问路径，分别获取DispatcherServlet的映射和对uri做处理，这里能联想到由于spring和shiro对路径处理的不同导致权限绕过

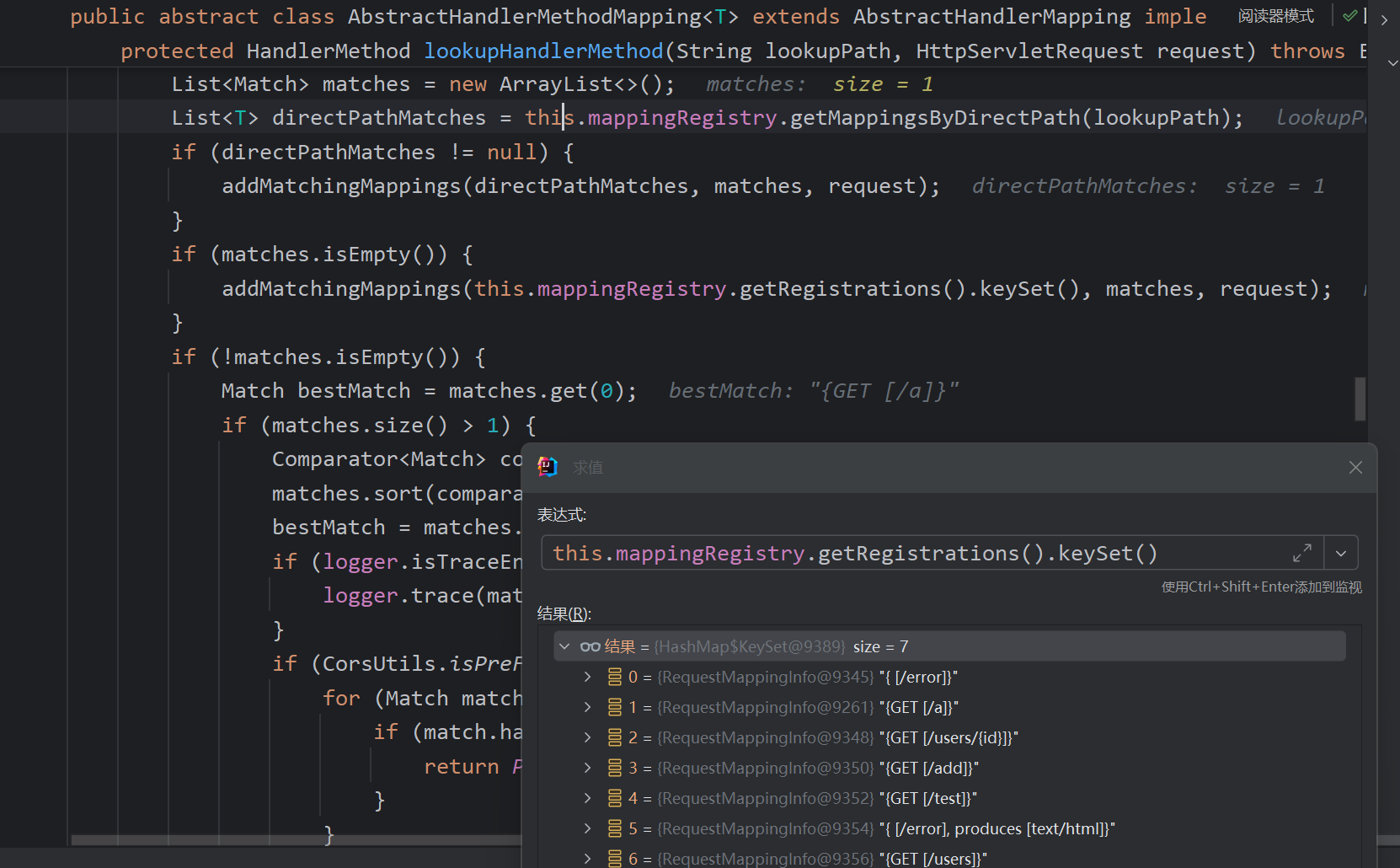

lookupHandlerMethod
首先通过路径直接拿RequestMappinginfo，如果不是再将所有mapping遍历匹配，如有多个再选择排序一个最合适的。这里访问/a存在此路径，直接拿到了

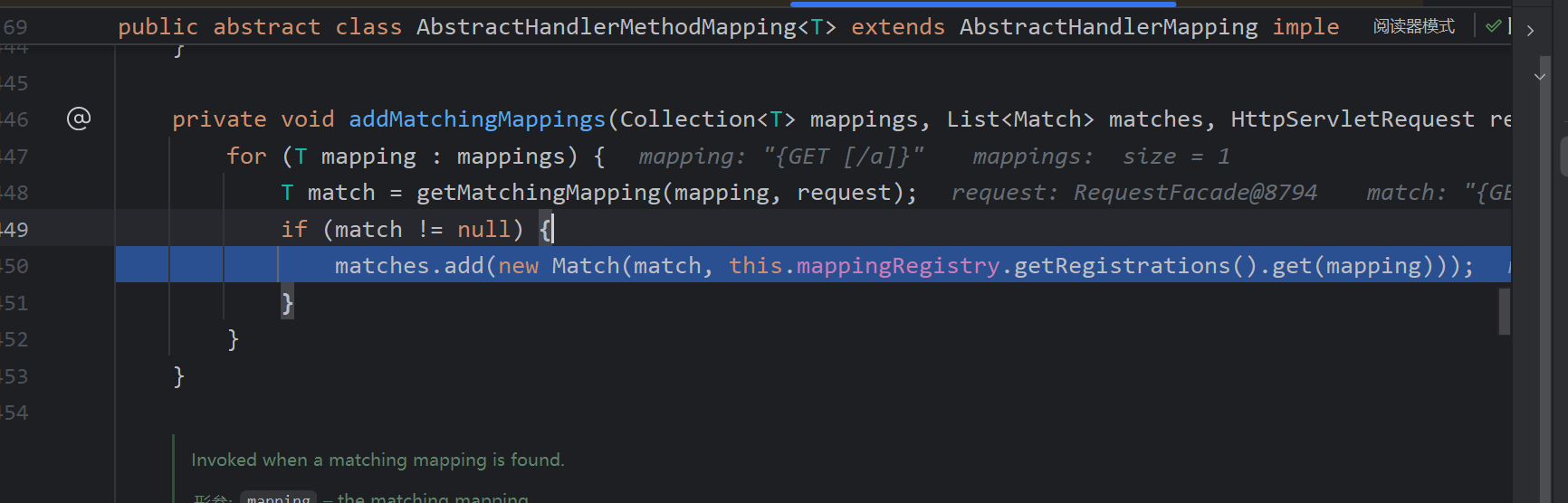

通过getMattchingMappings将信息封装在RequestMappinginfo，通过mappingRegistry中的找到对应mapping的handler方法

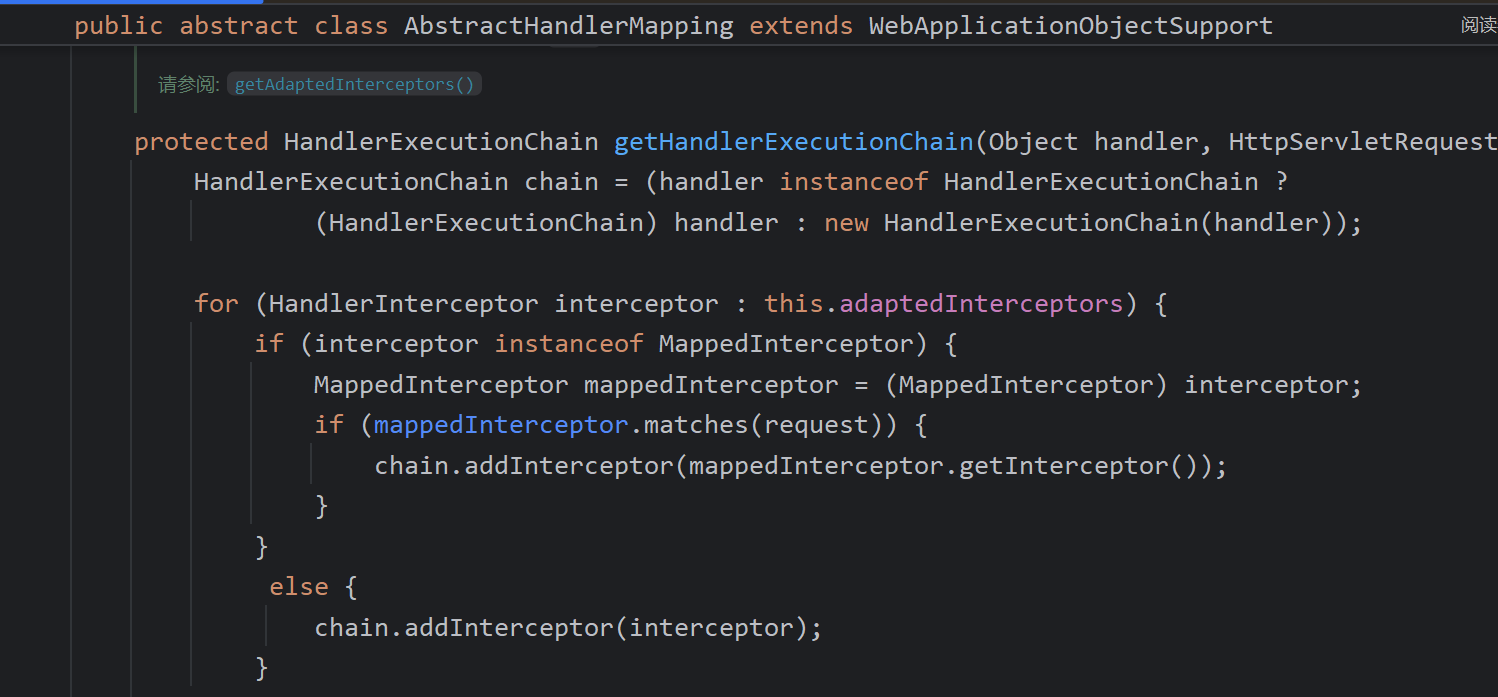

在获取到handler后会创建一个执行链，包括拦截器和handler

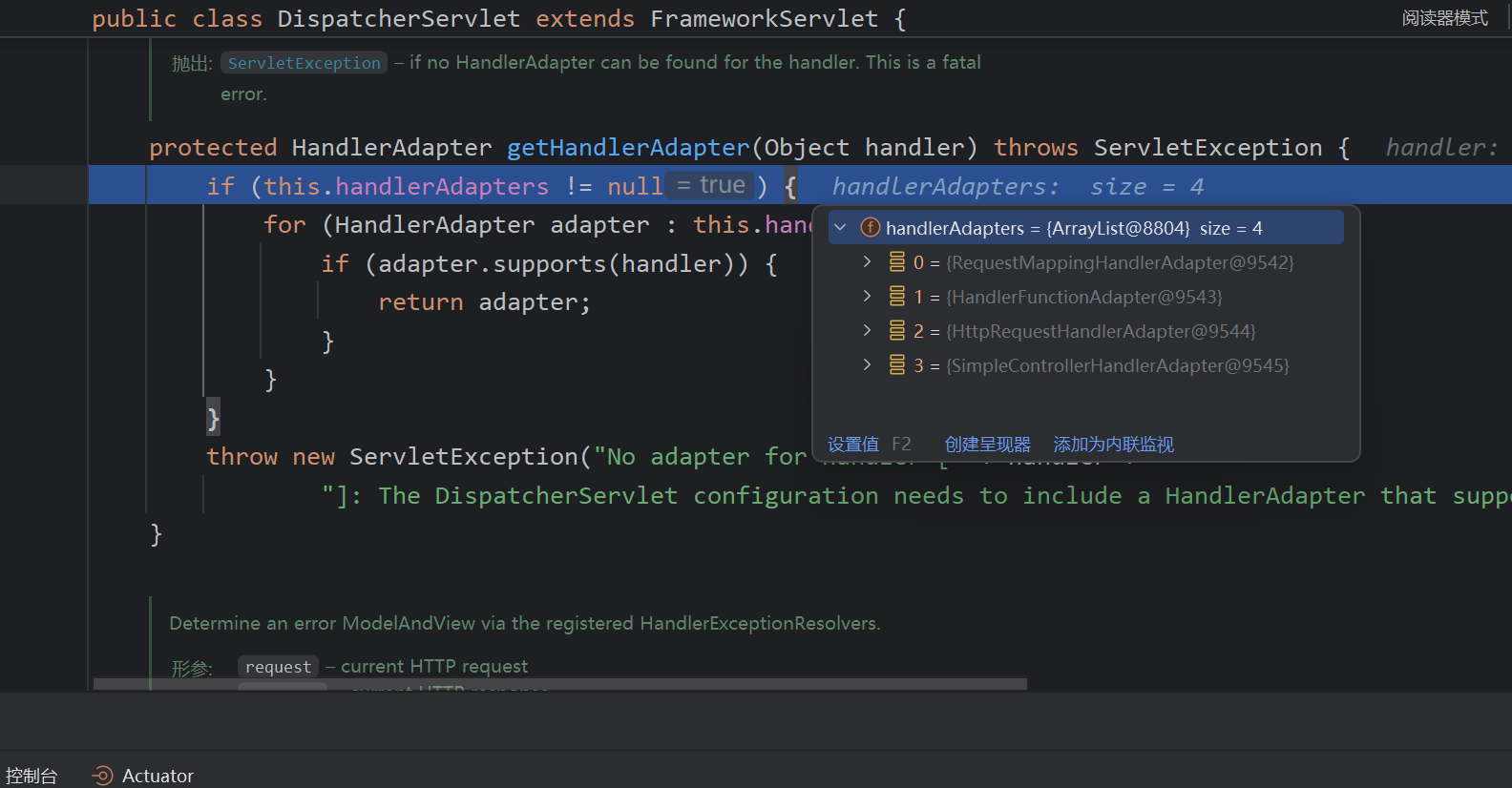

接下来通过HandlerMethod获取对应的HandlerAdapter适配器
同样循环调用遍历HandlerAdapter调用supports方法找对应的adapter，adapter便会通过handlerMethod的类型去调用它适配的方法

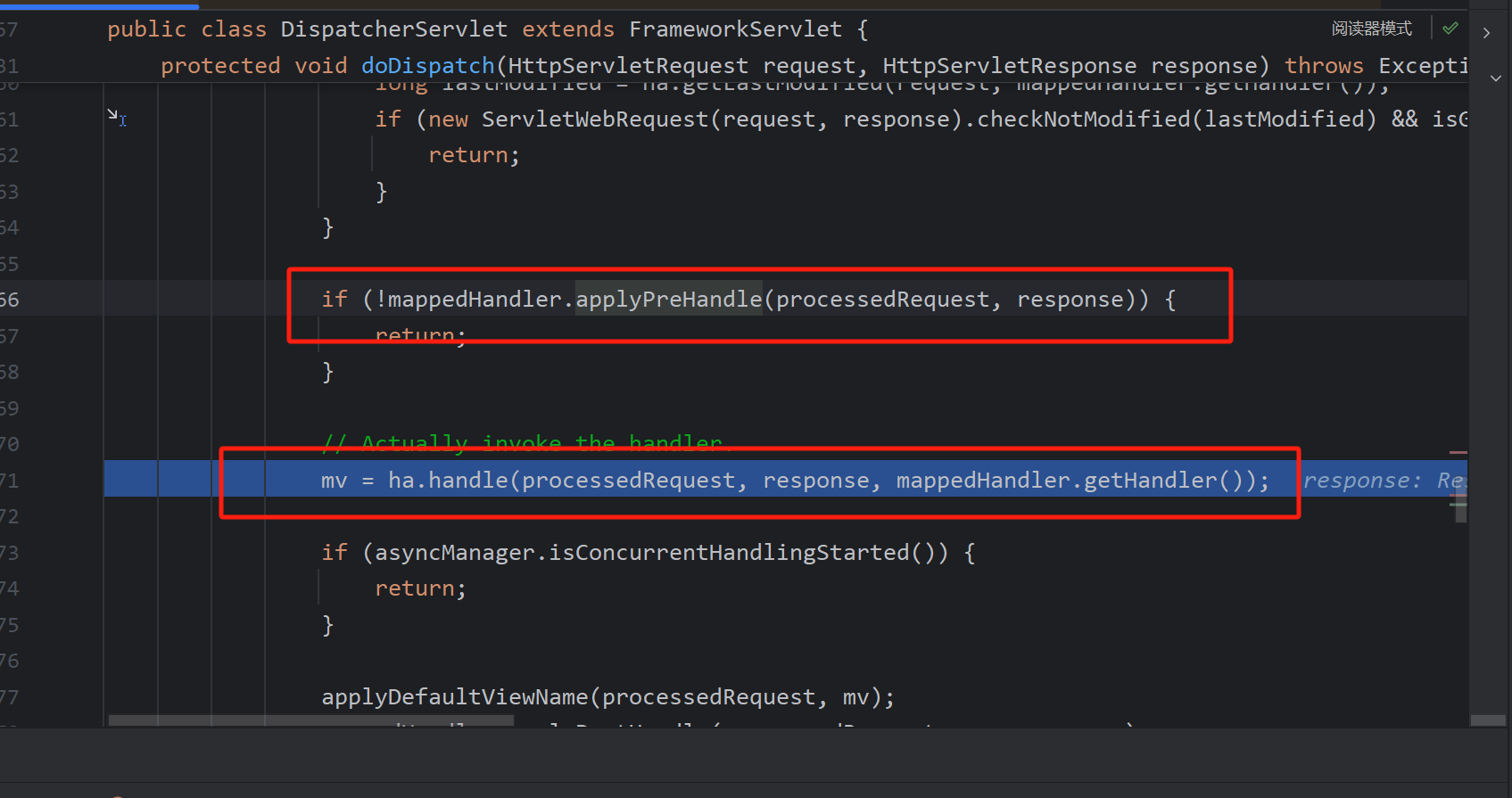

调用applyPreHandler

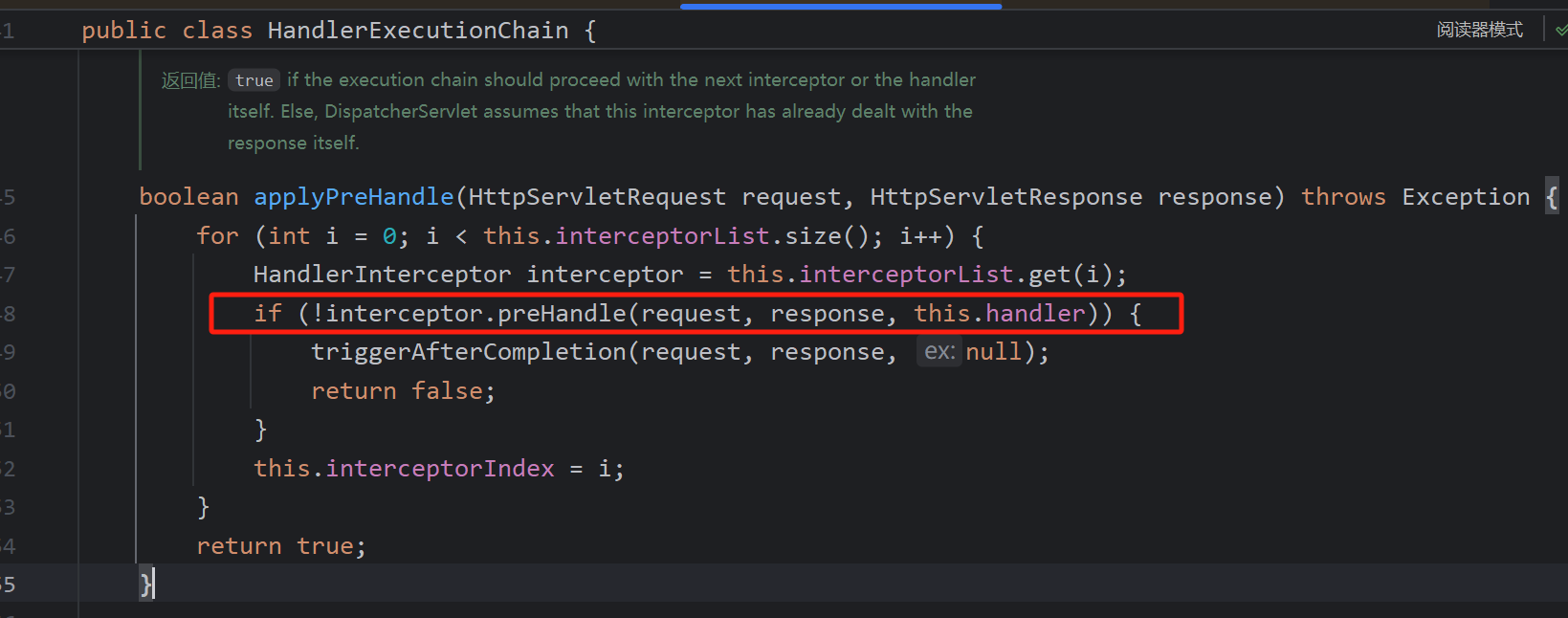

执行所有拦截器的preHandle方法，如果其一个返回false则中断
接下来调用适配器的handler方法，其中会调用真正的方法返回ModelAndView对象

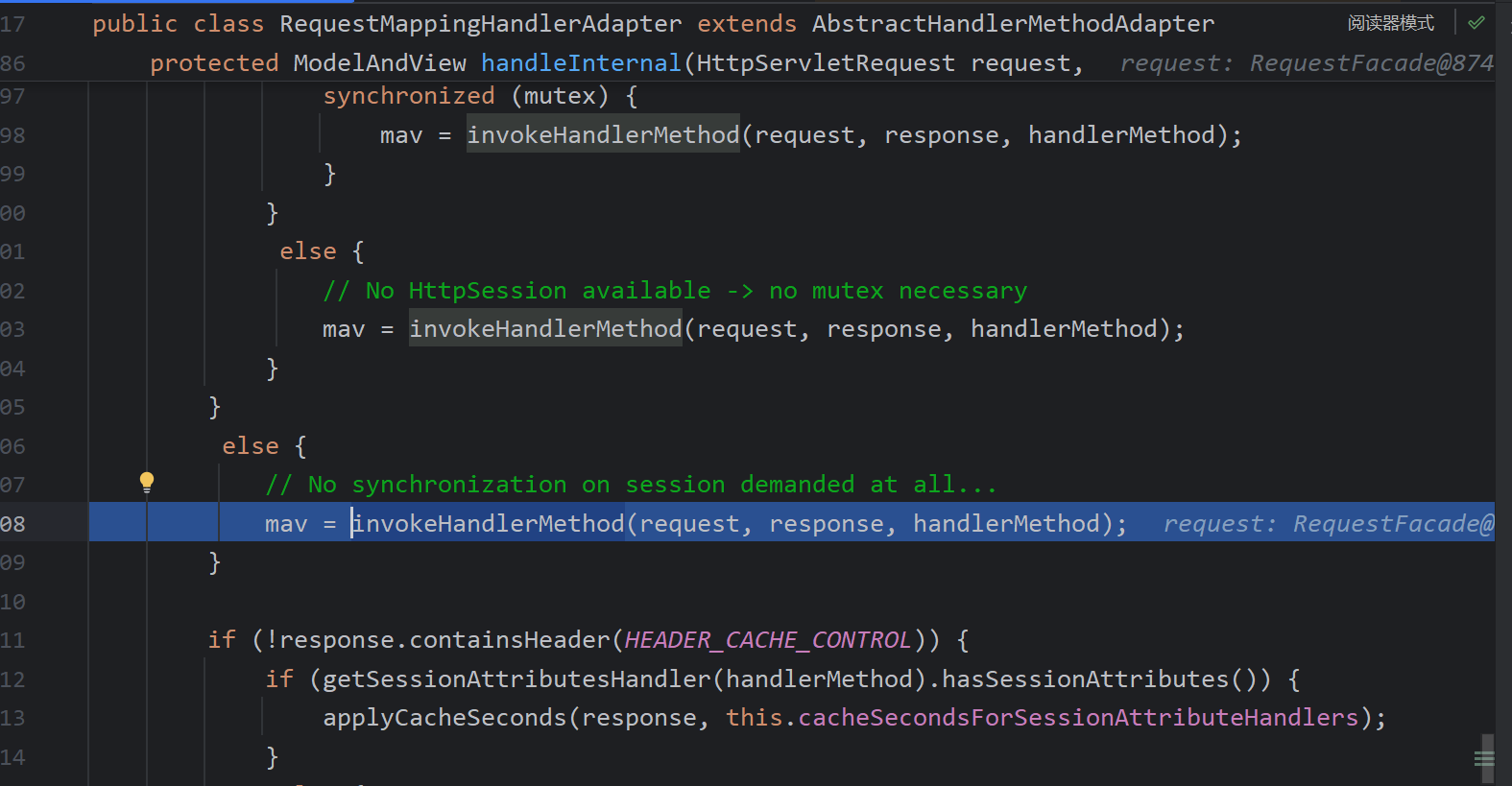

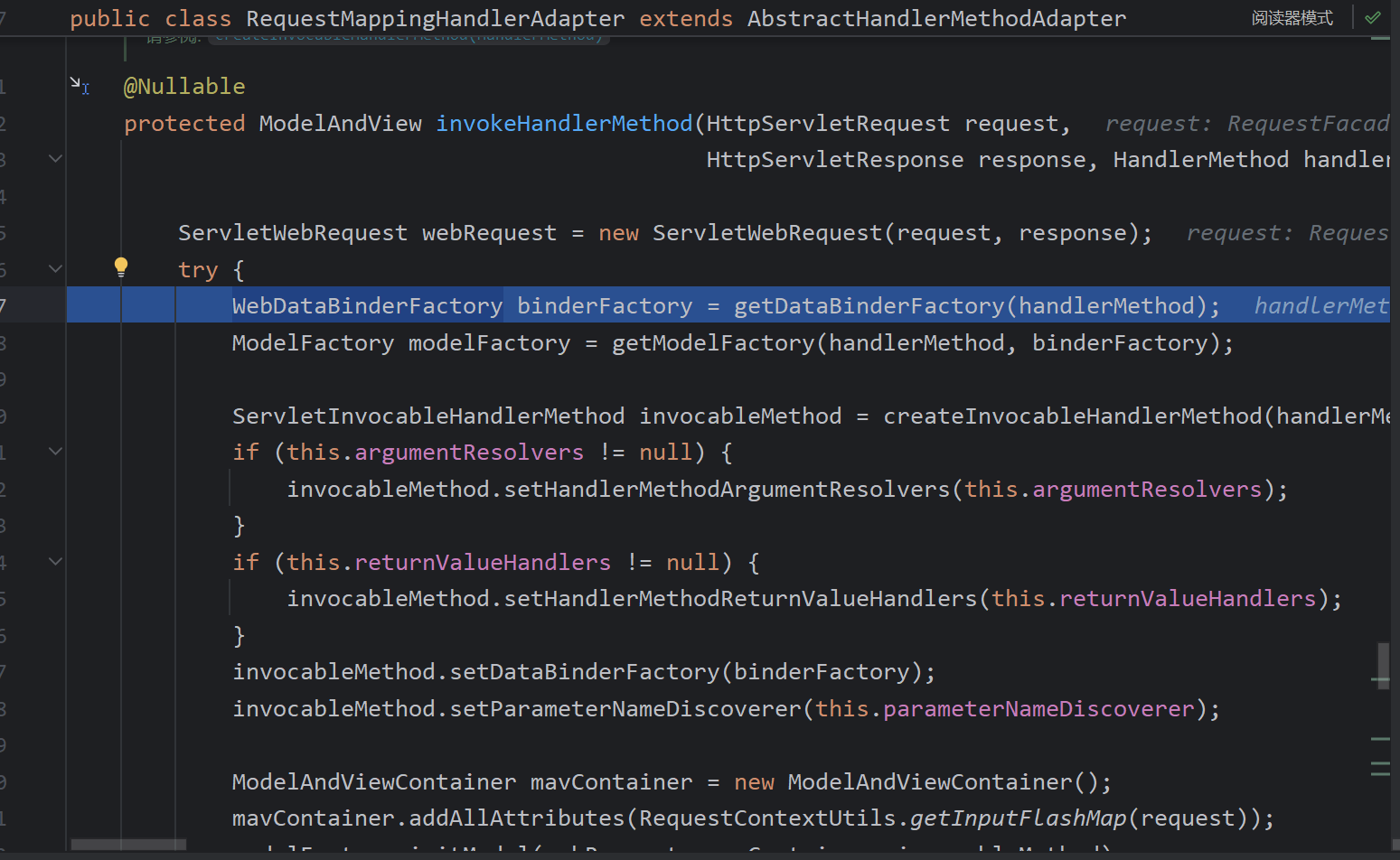

进入handlerInternal,调用invokeHandlerMethod
getDataBinderFactory 找出所有的@InitBinder注解（参数绑定转换）以及生成ModelFactroy，以生成Model对象（包括@ModelAtrribute等注解对Model的处理），然后设置参数解析器，返回值解析器。创建并初始化ModelAndView容器

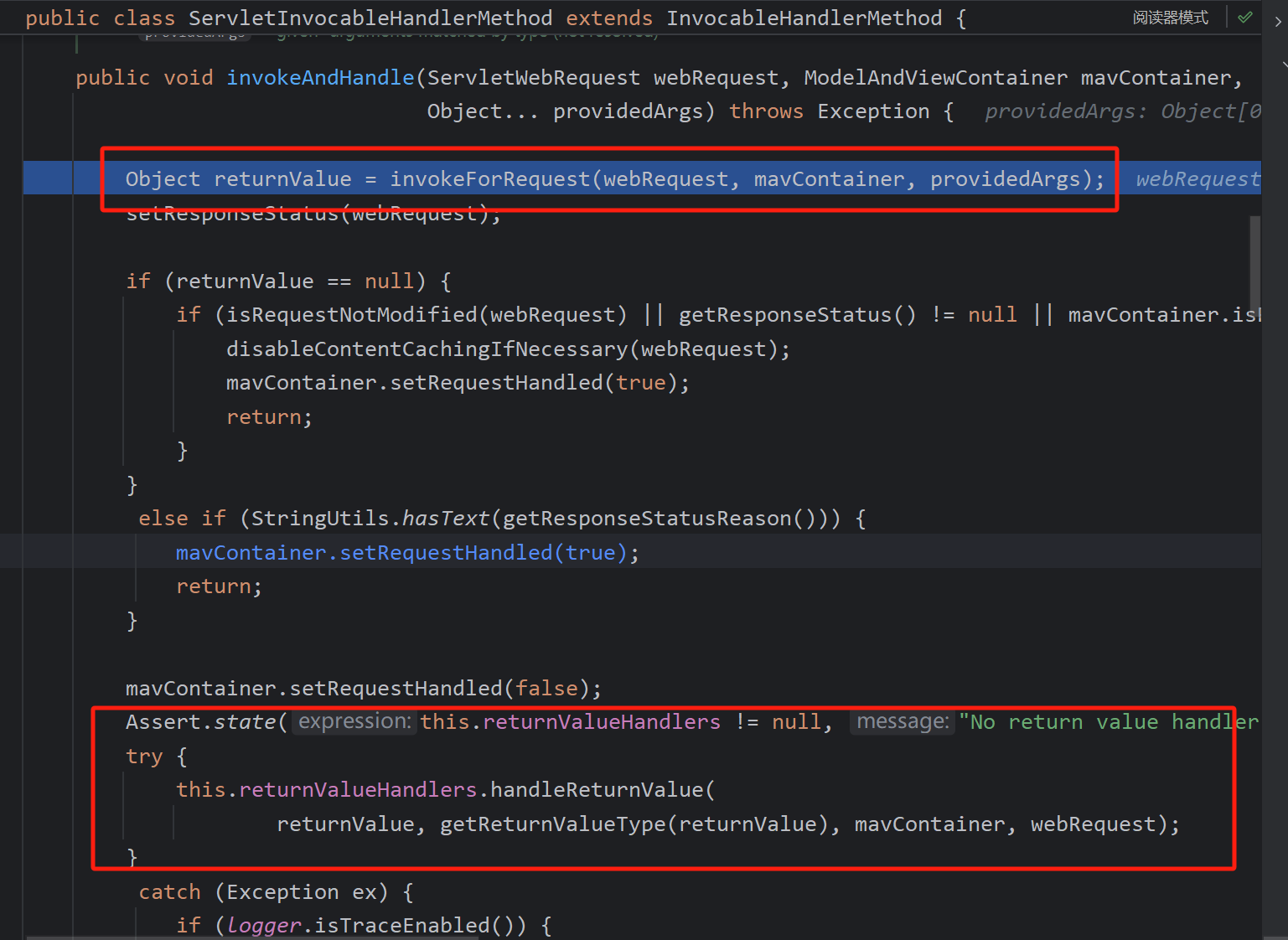

调用invokeAndHandle，其中会获取参数，解析然后调用真实方法。然后使用返回值处理器解析返回值

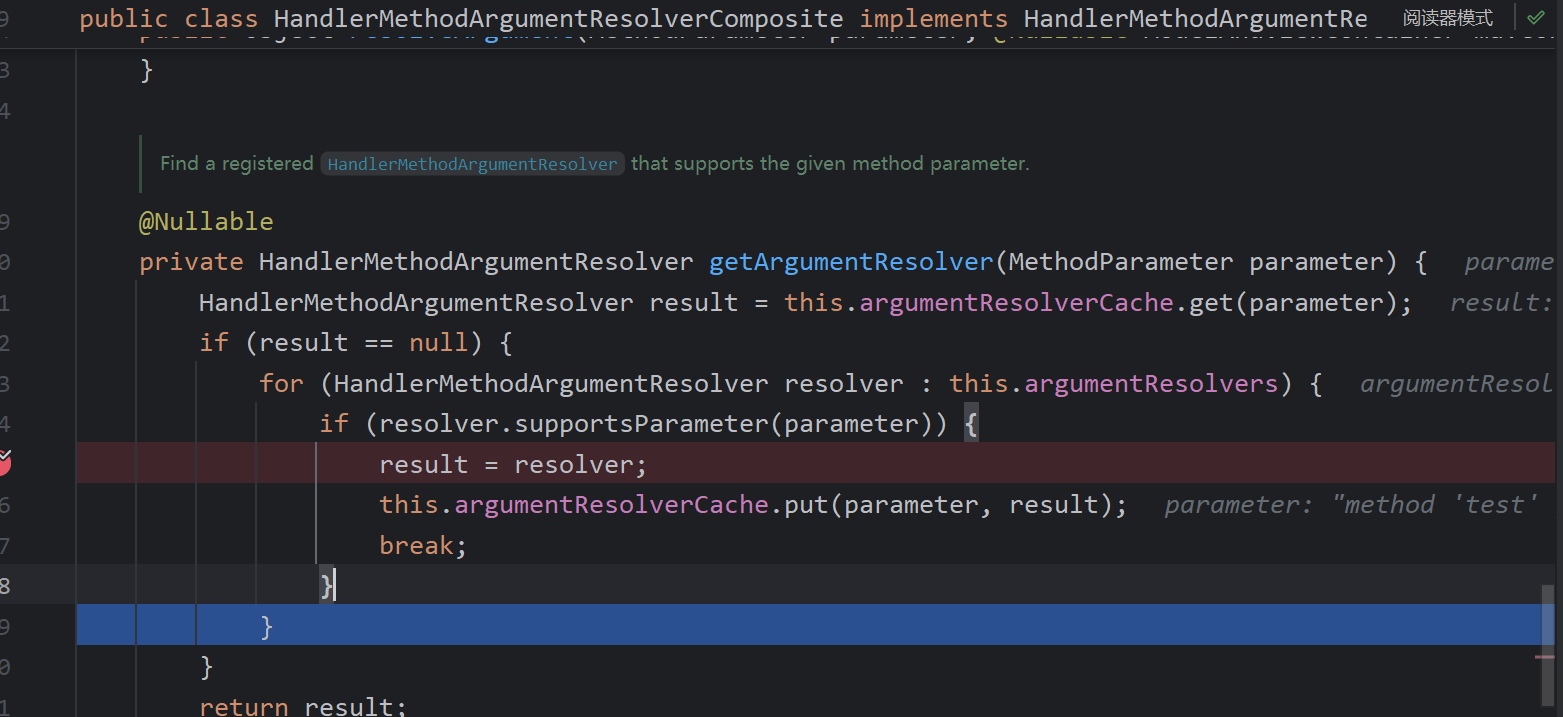

invokeAndHandle 中调用getArgumentResolver，其中会遍历解析参数解析器，找到支持的解析器

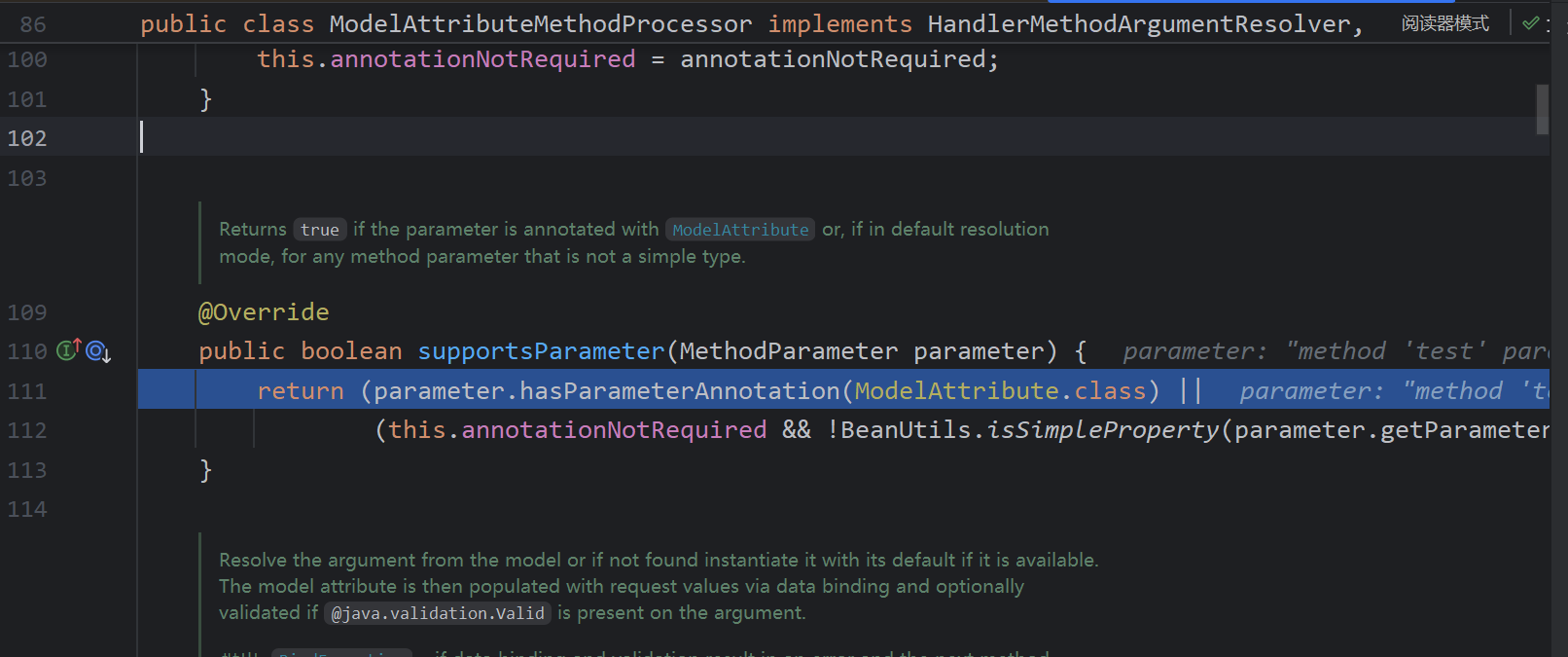

如一些带注解的解析器

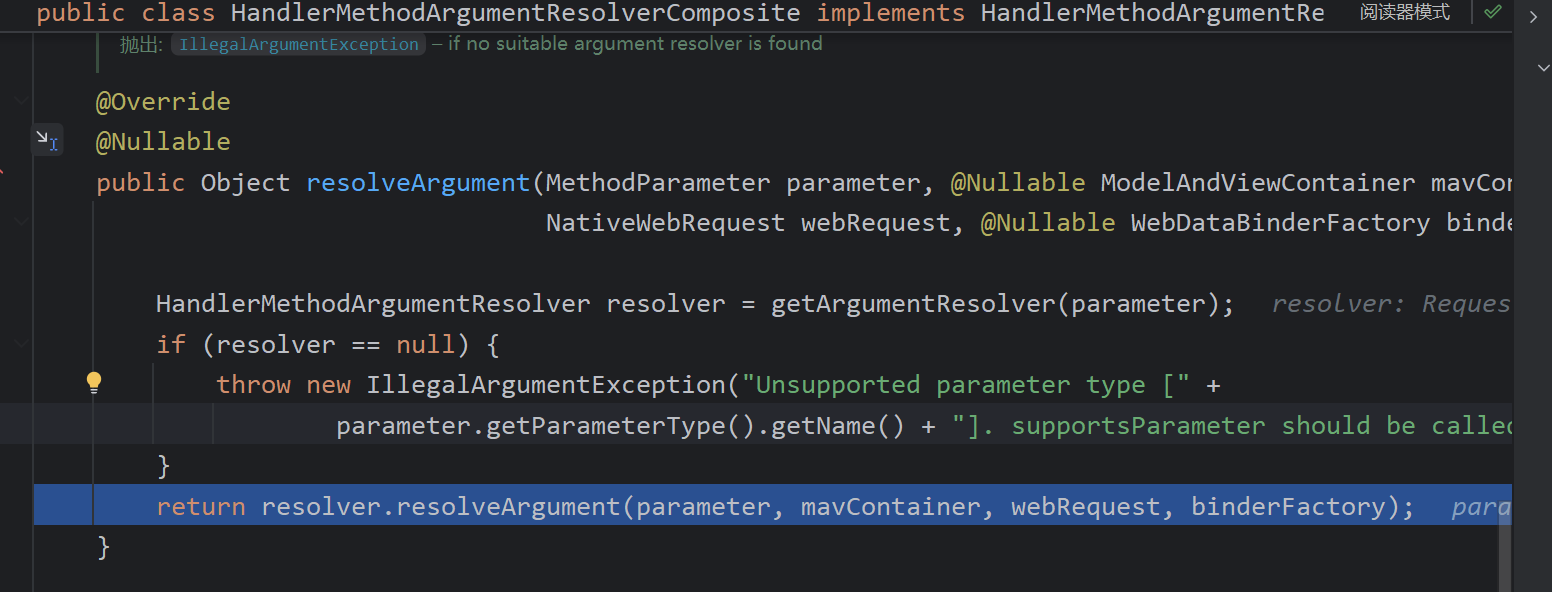

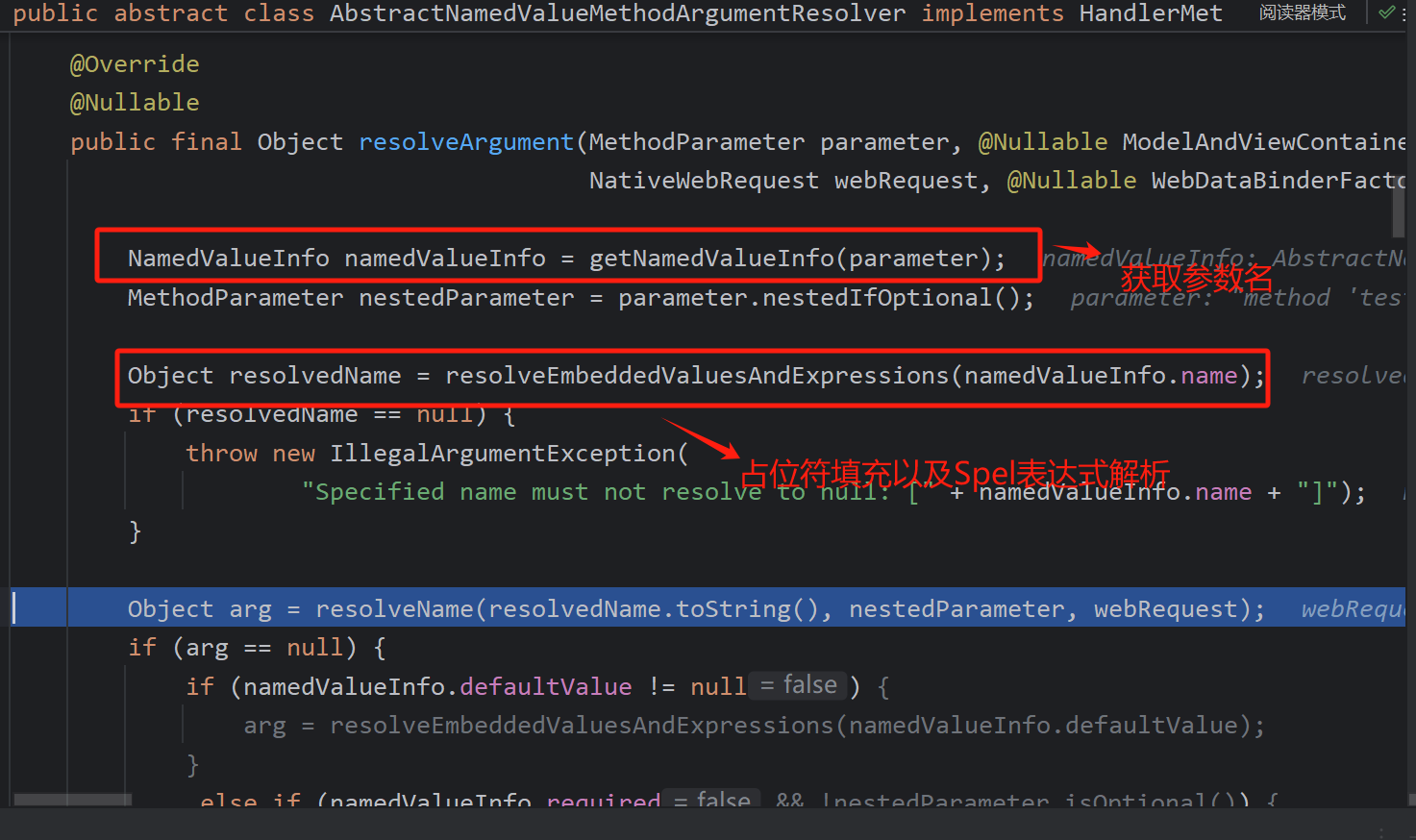

然后调用解析器解析参数
这一步就是获得真实的参数名

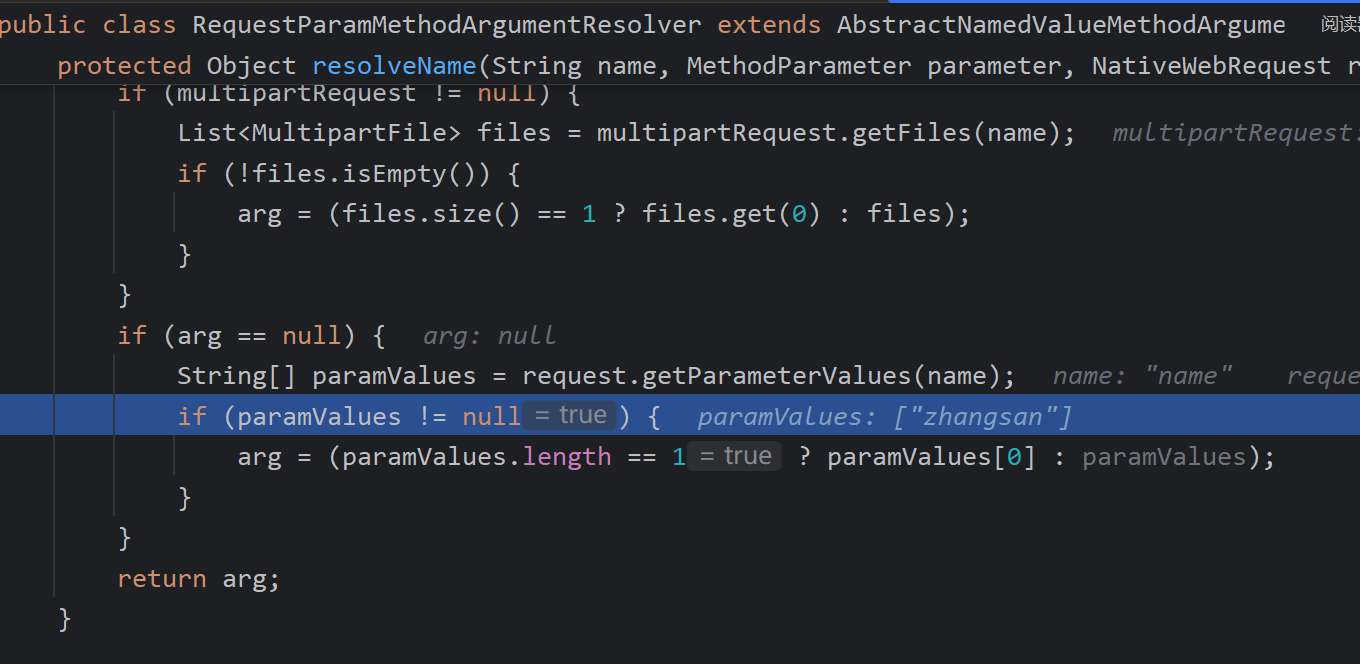

调用resolveName去拿值，如果为空则寻找默认值。然后如果设置了类型转换器，如string转date，即会调用转换，以及一些注解的解析。调用doInvoke反射执行原始方法。
接下来就是返回值处理逻辑
直接返回给浏览器或者返回页面

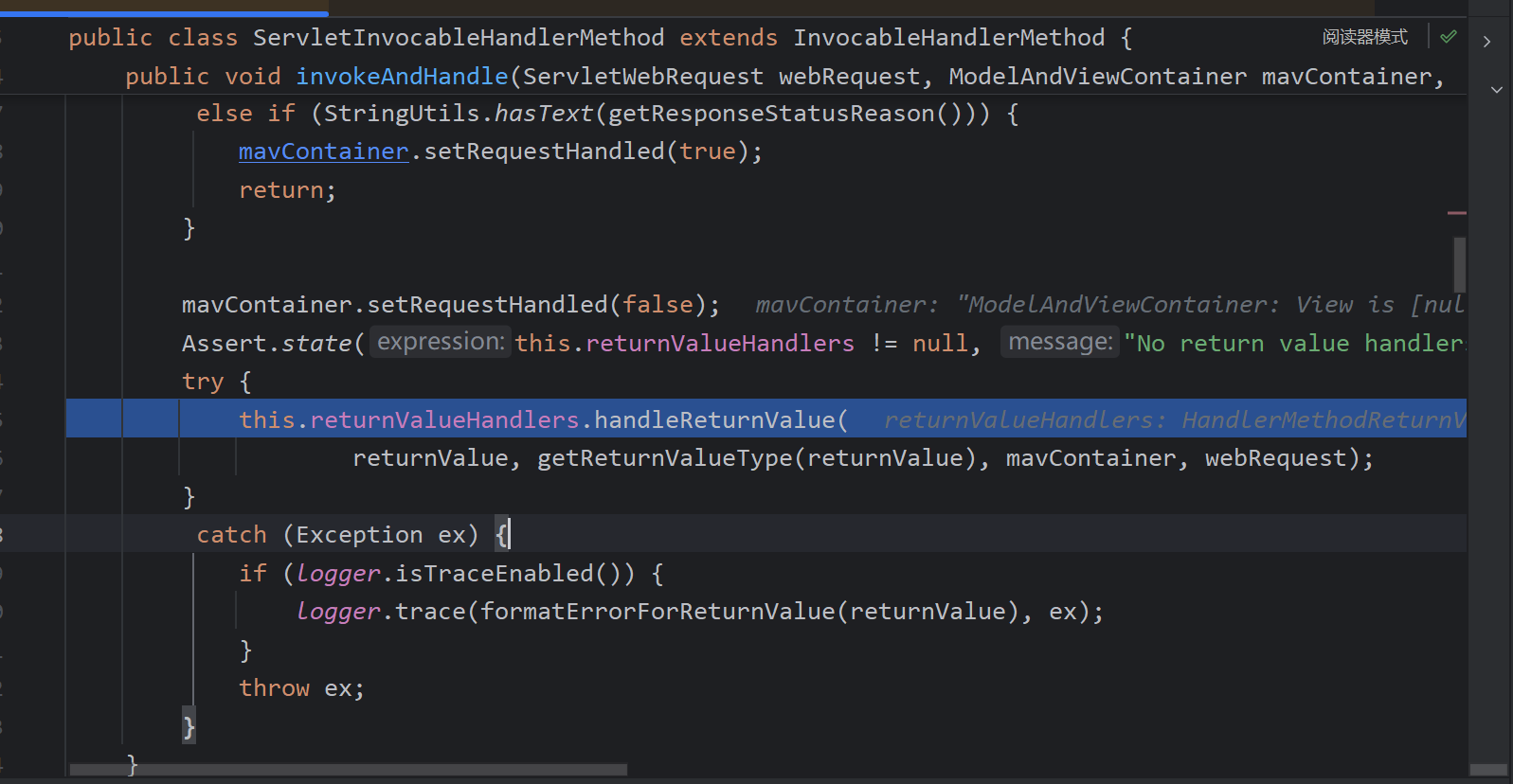

returnValueHandlers初始化了一些返回值处理器，调用handleReturnValue

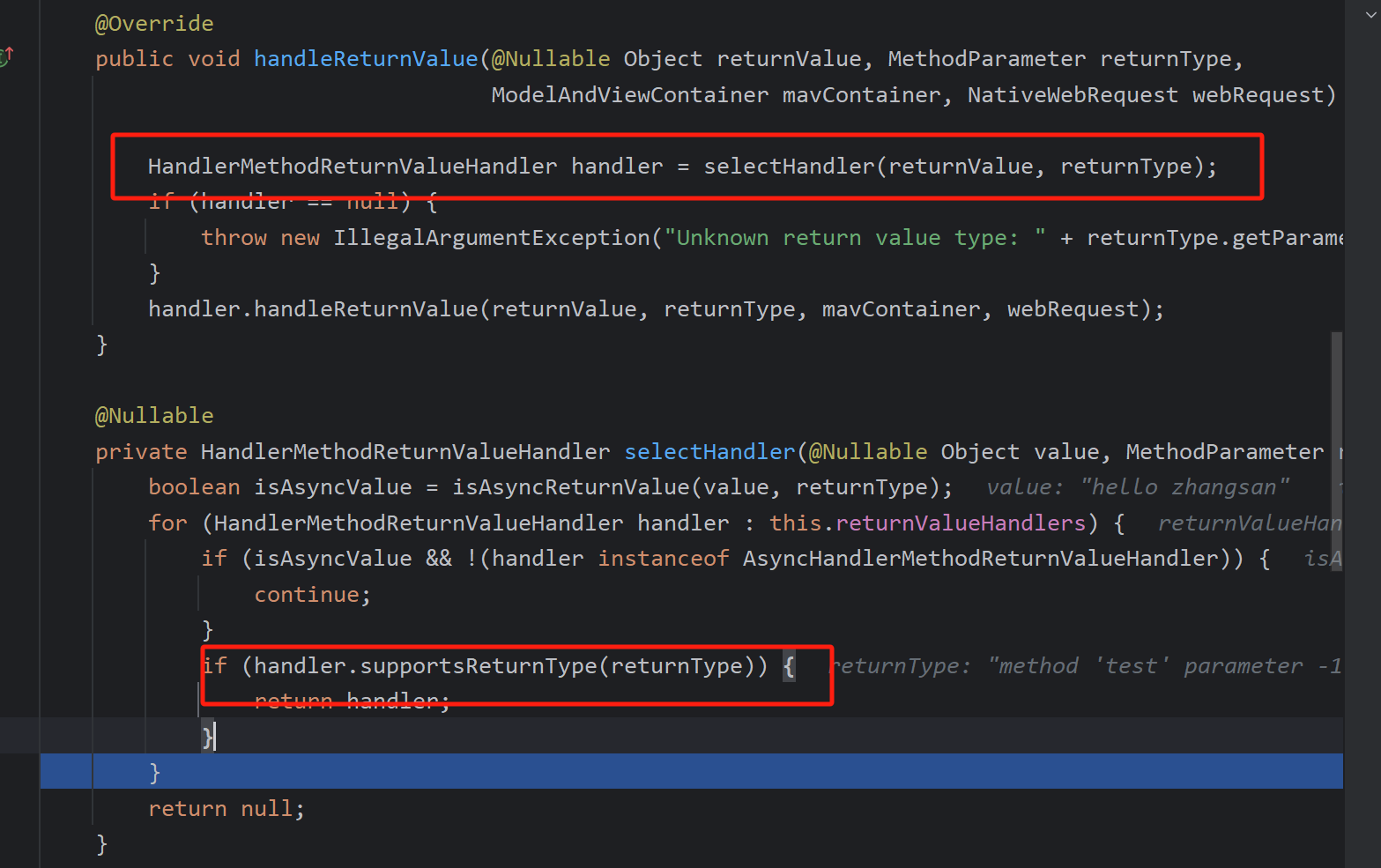

handleReturnValue调用selectHanler选择返回值解析器，

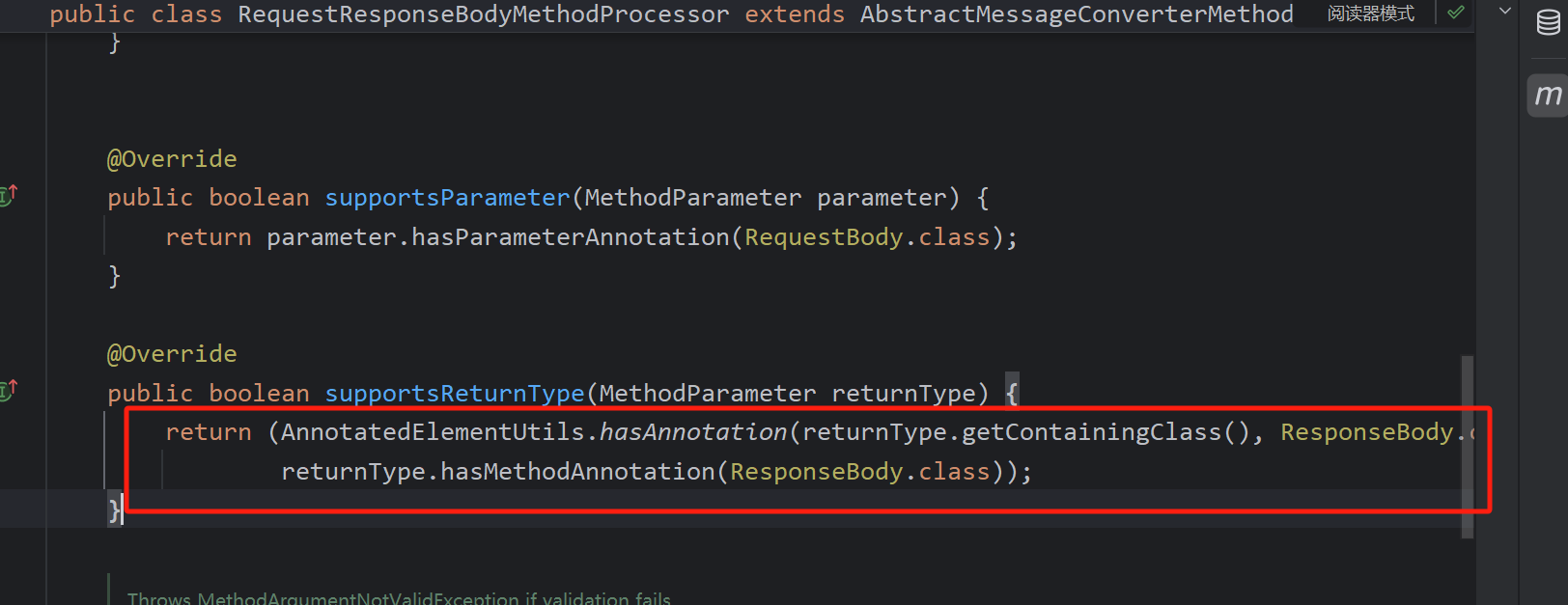

如存在注解ResponseBody便会使此解析器

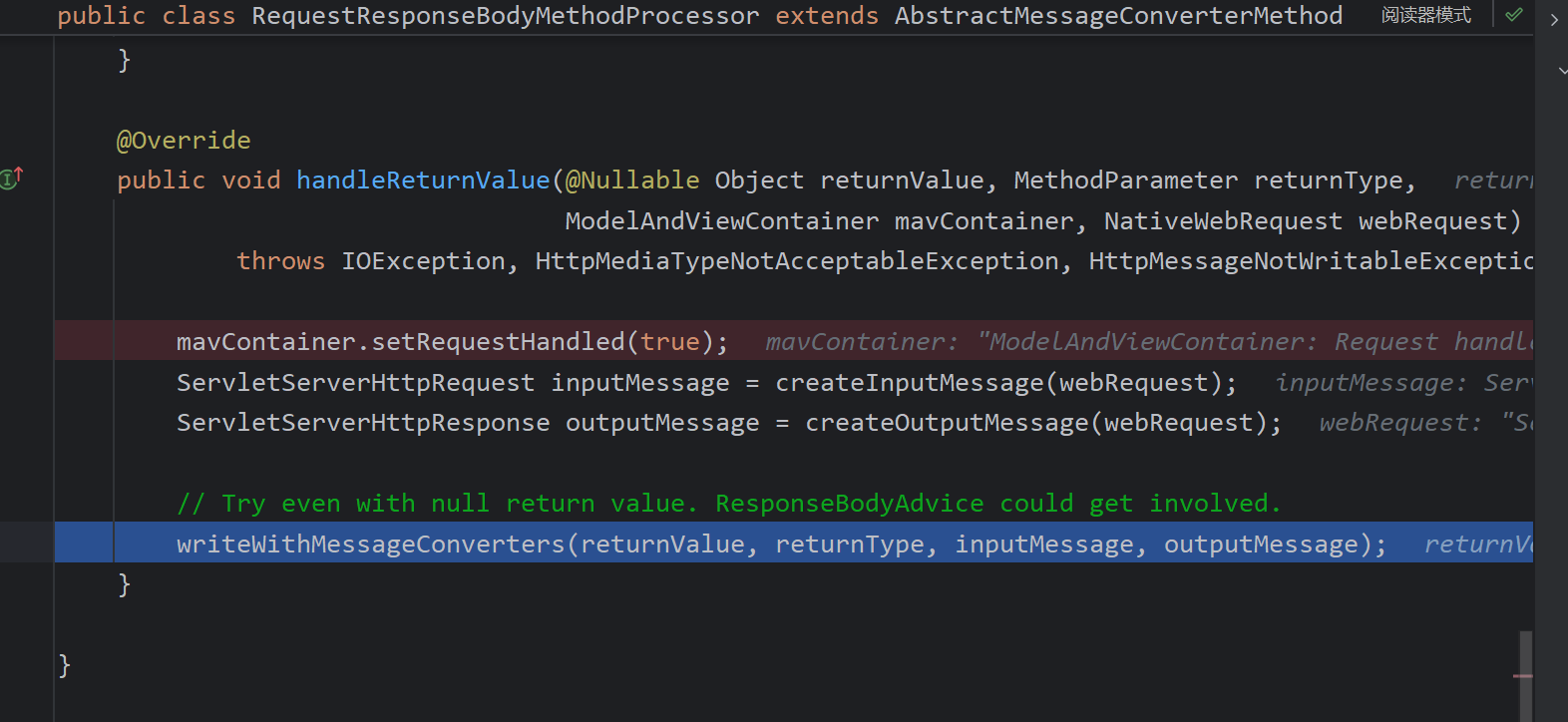

RequestResponseBodyyMethodProcessor调用handleReturnValue处理返回，调用writeWithMessageConverters

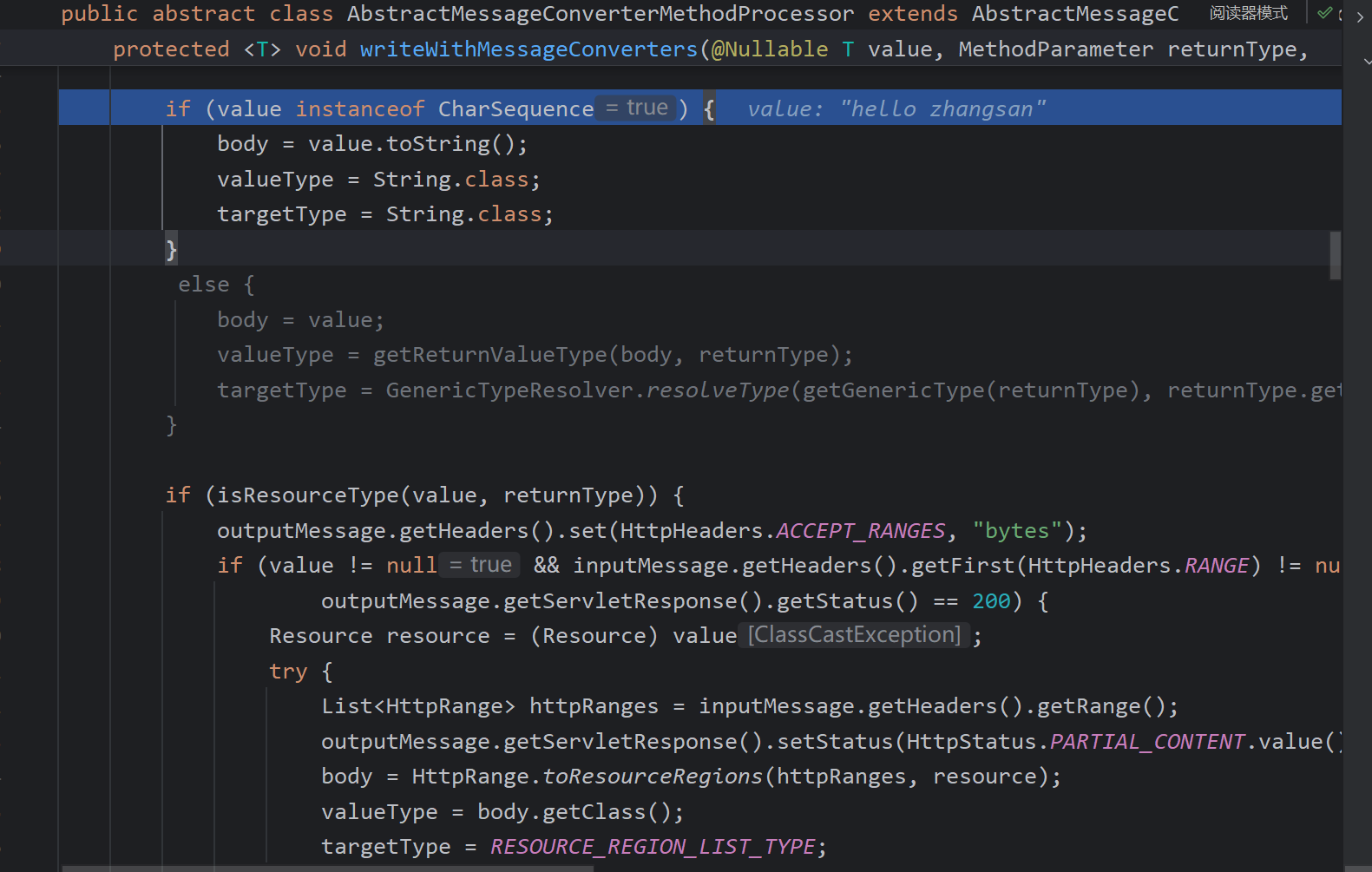

首先判断是否为String类型 设置值类型以及参数类型

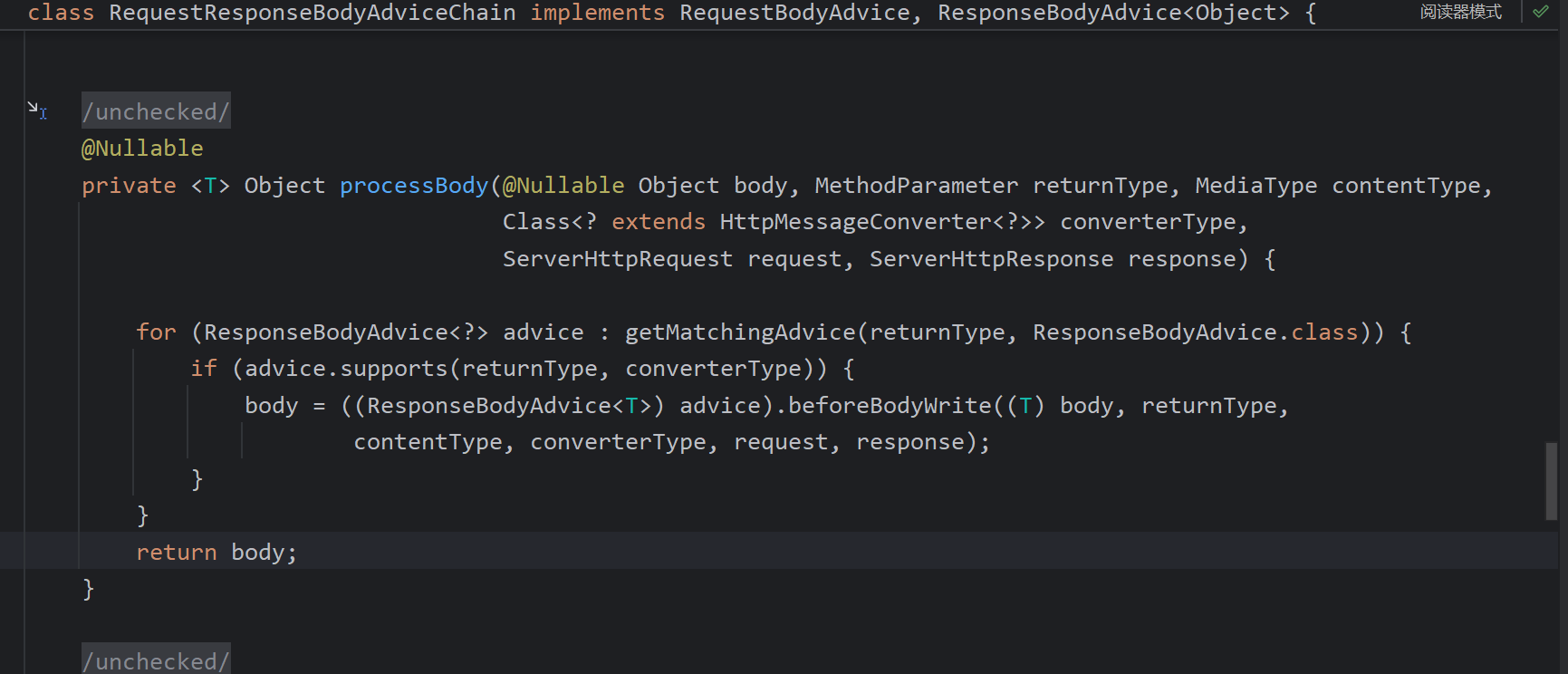

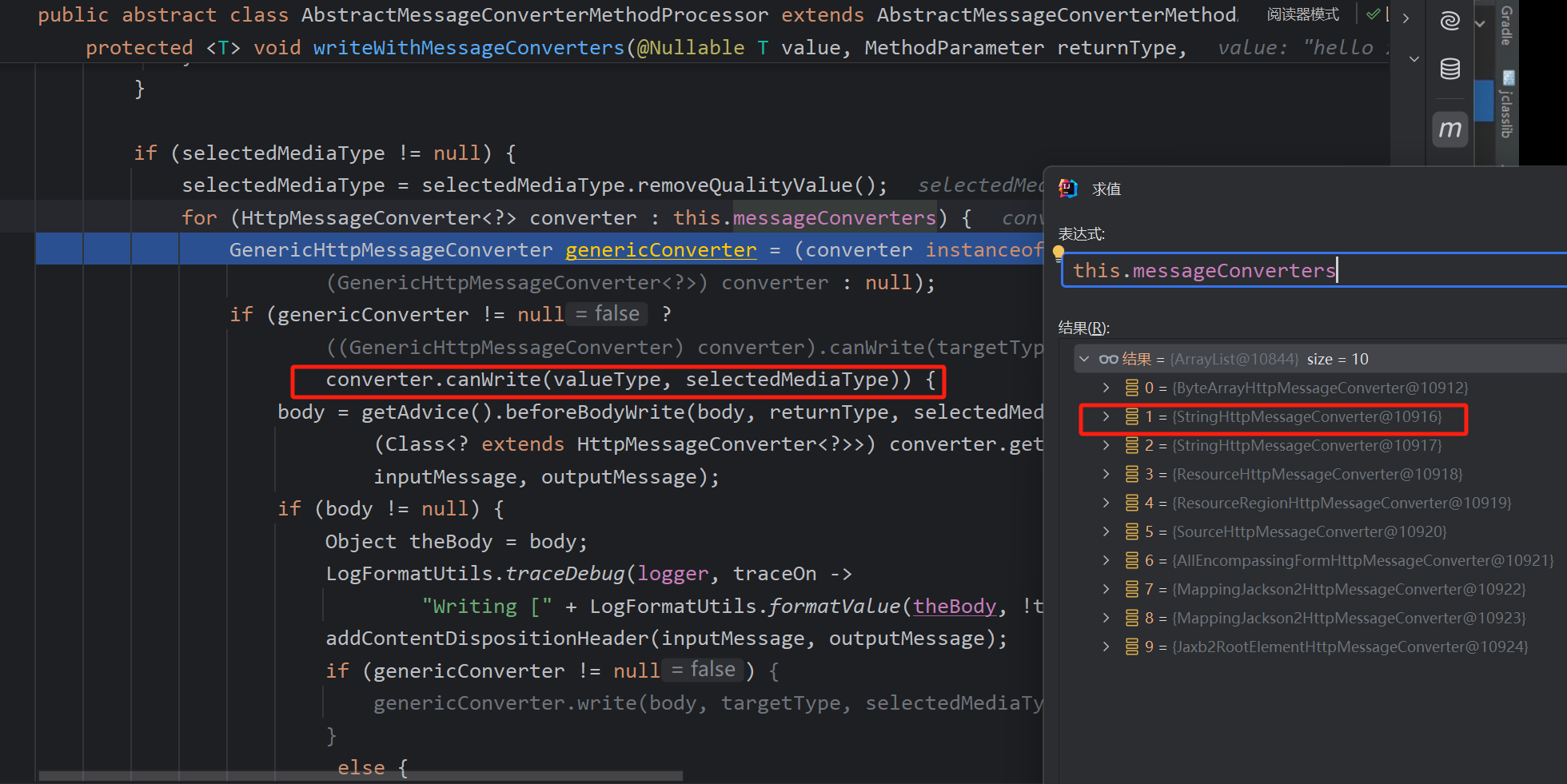

接下来会调用循环找消息转换器也是同样的方式，这里处理String使用的是StringHttpMessageConverter。然后调用getAdvice().beforeBodyWrite.这里就是找有没有advice，在写入Body前会先运行Advice中的beforeBodyWrite
这个转换器支持返回纯文本以及任意类型，在上述的canWrite中，valueType以及这个选择的MediaType（浏览器同意返回的格式）都是支持的
最后直接写入即可

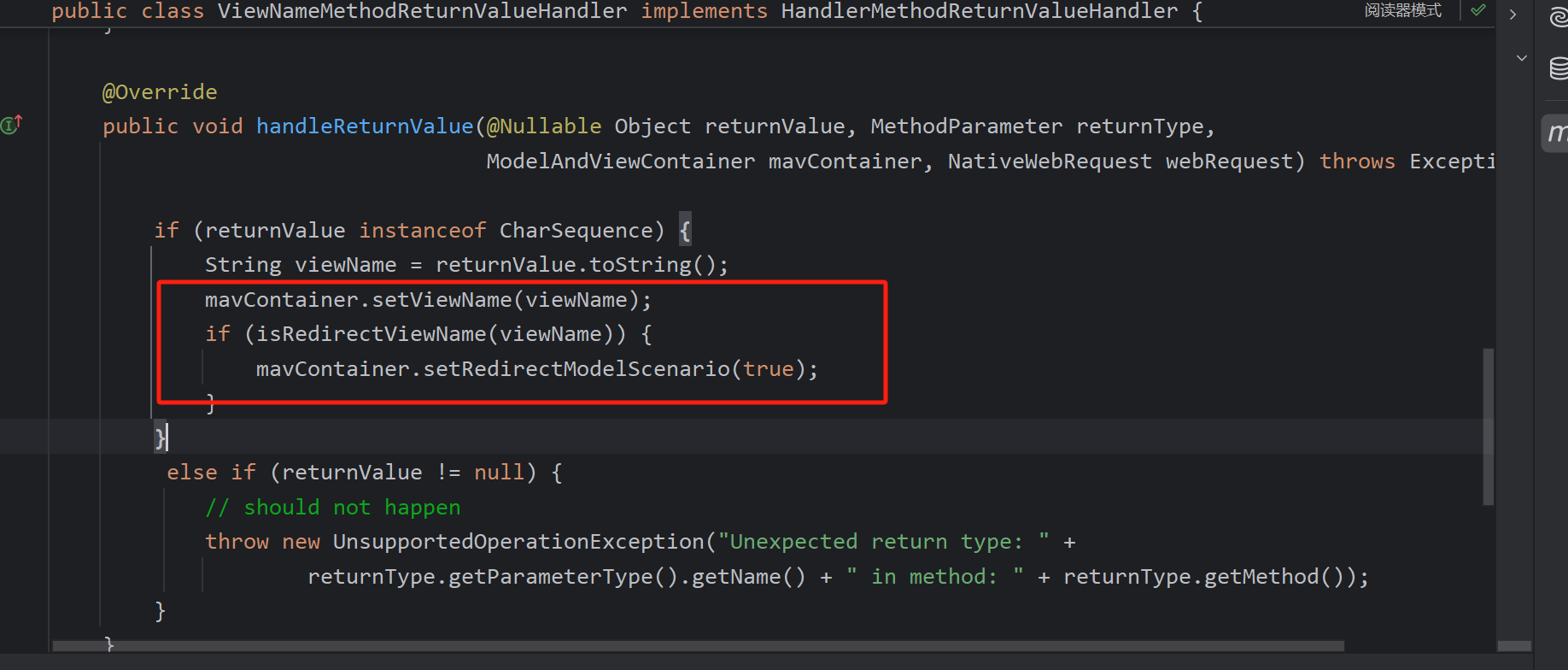

还有很多其他的返回值处理器，如ViewNameMethodReturnValueHandler,确认需要重定向，以及存入mavContainer,后面跳转等
DispatcherServlet页面渲染

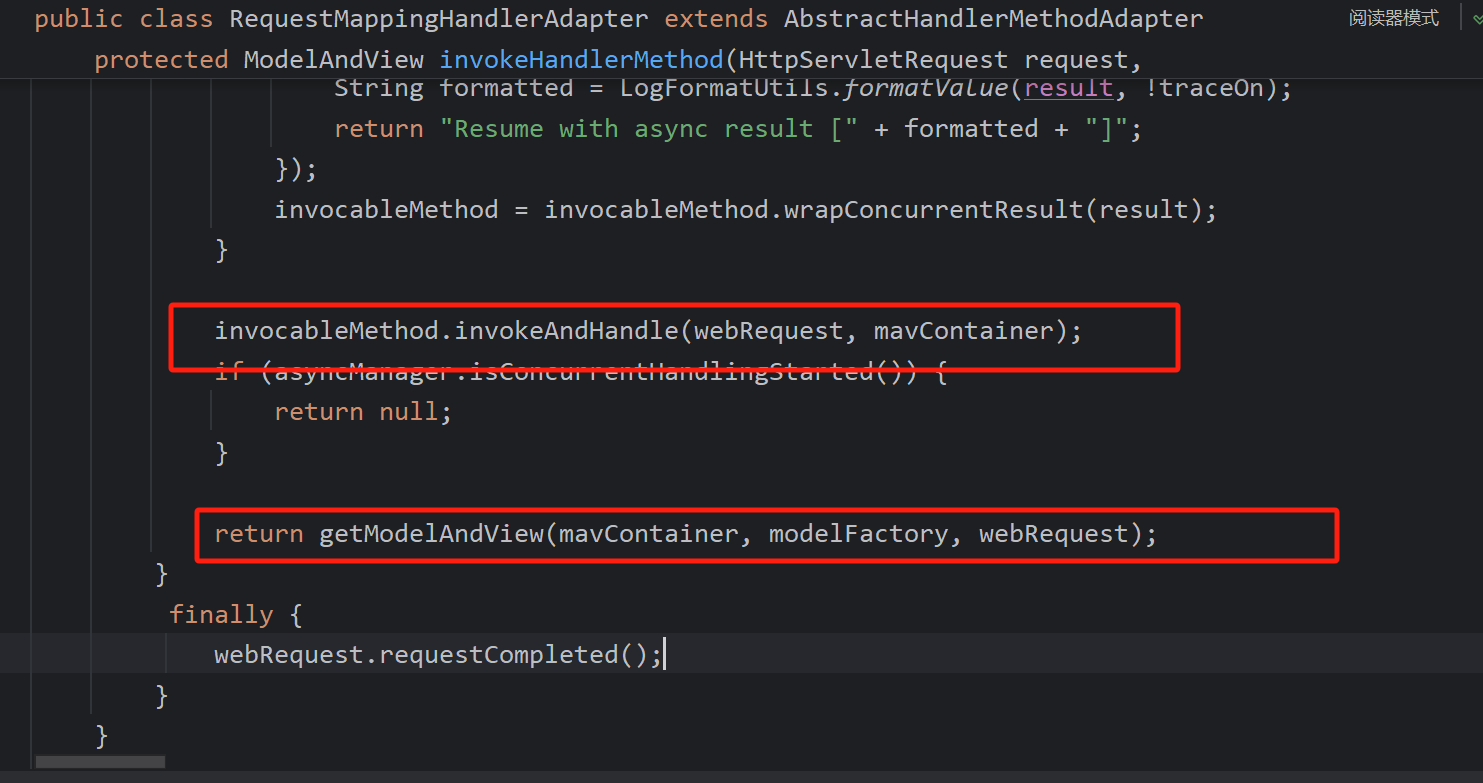

在调用invokeAndHandle处理返回值后会调用getModelAndView获取mav
首先会调用updateModel,将带有@SessionAttributes中的值存入model中，设置视图名。创建mav返回
如带有@ResponseBody会在处理返回值时就设置RequestHandled为true，不再返回视图。

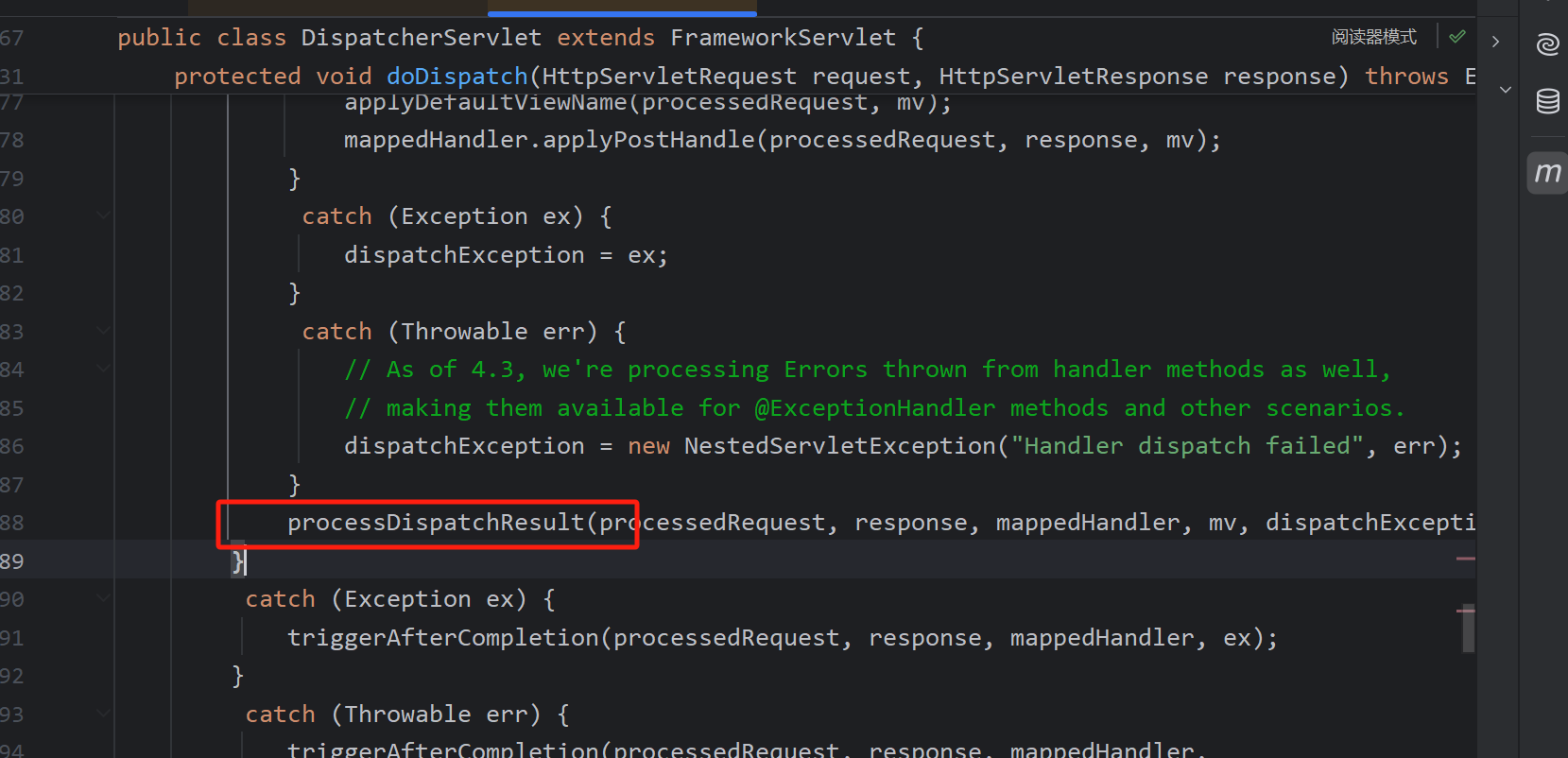

接下调用processDispatchResult进行渲染

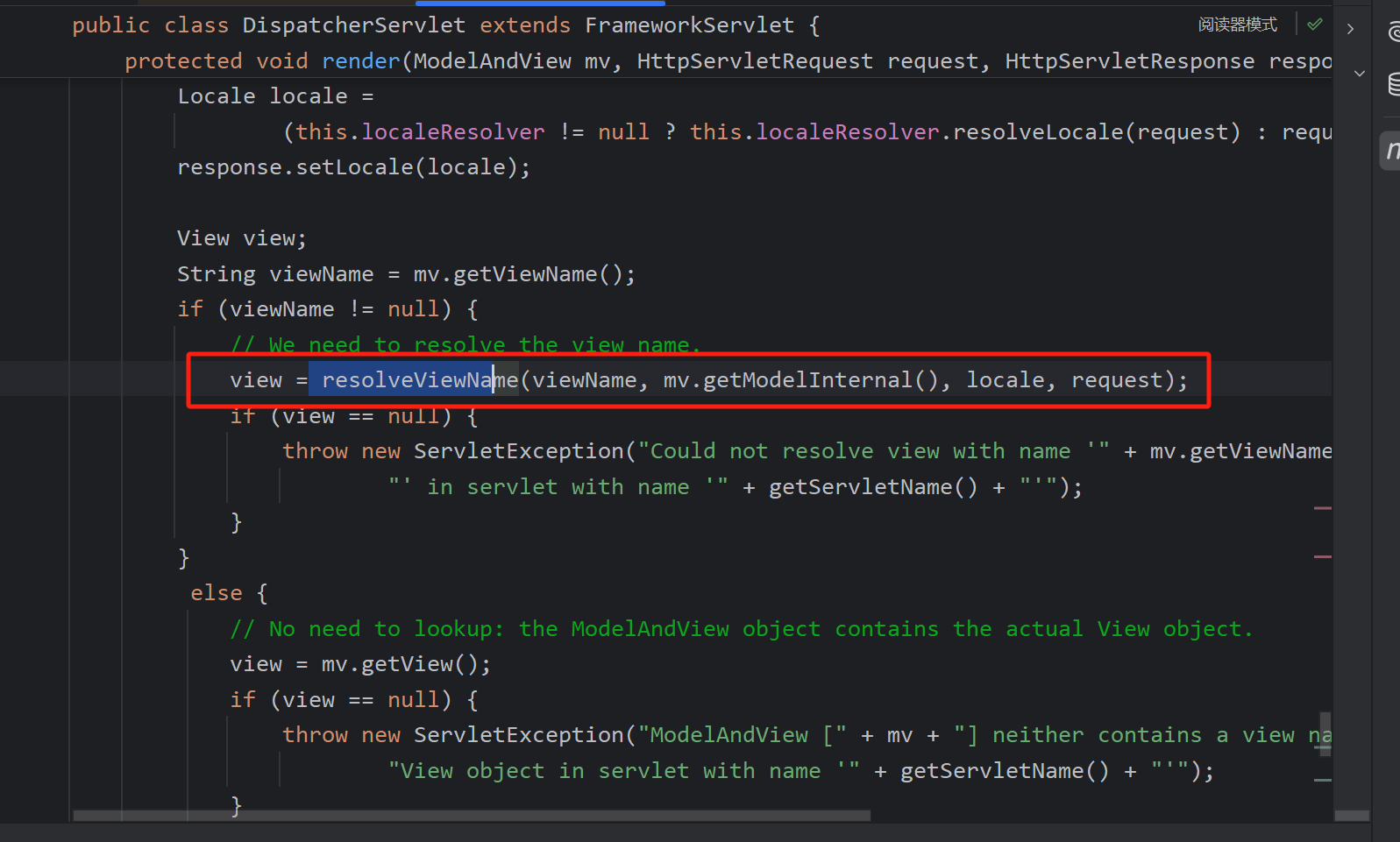

其中调用render，用初始化的视图解析器解析视图名
后面这一点调试器坏了，只能直接看代码了
demo中核心的处理是这里，创建视图，前面是重定向和转发的处理，然后进入父类createView

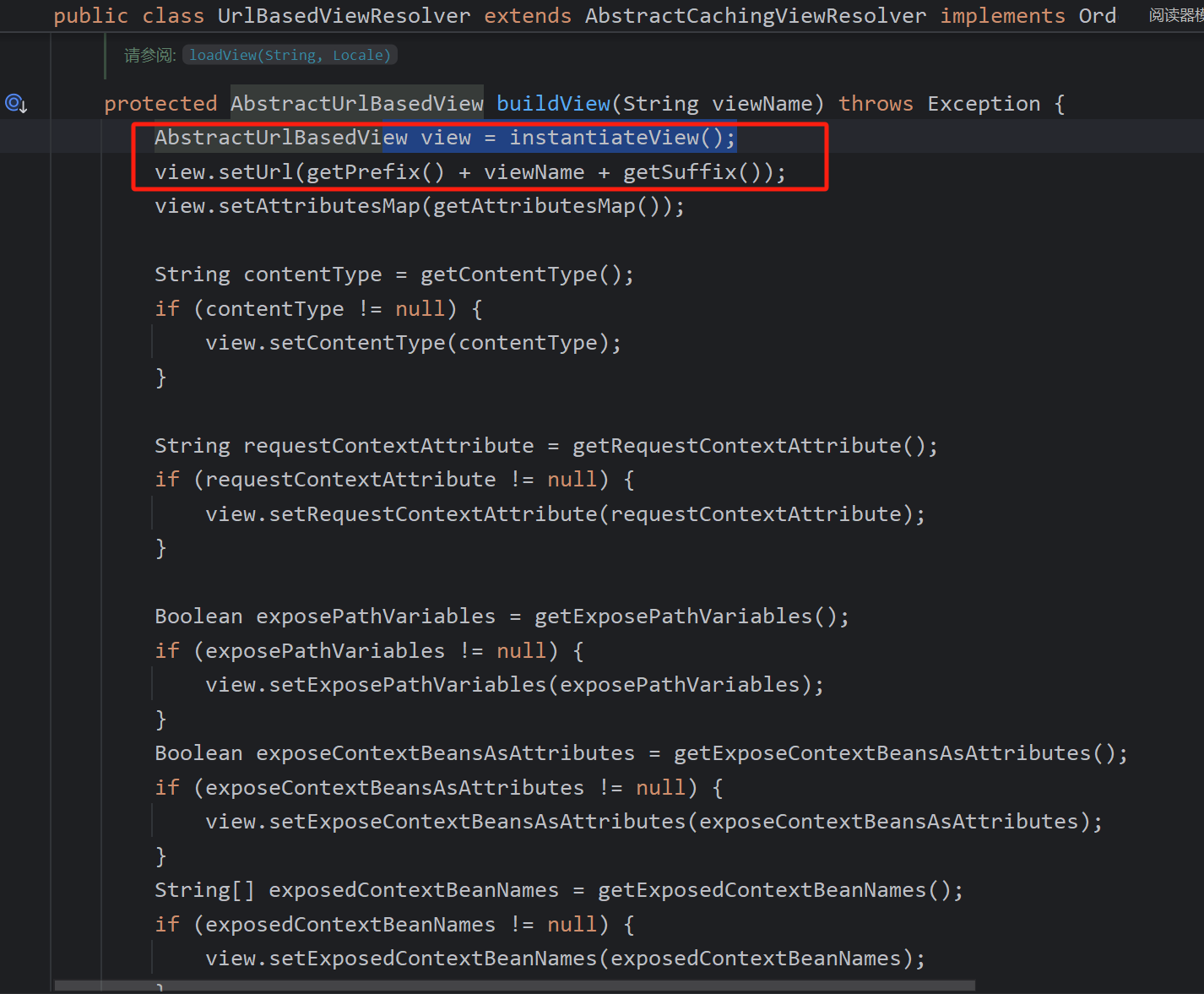

一直进入到UrlBasedViewResolver#buildView，创建view，设置url。这里前缀和后缀都没有设置所以view的url就是index

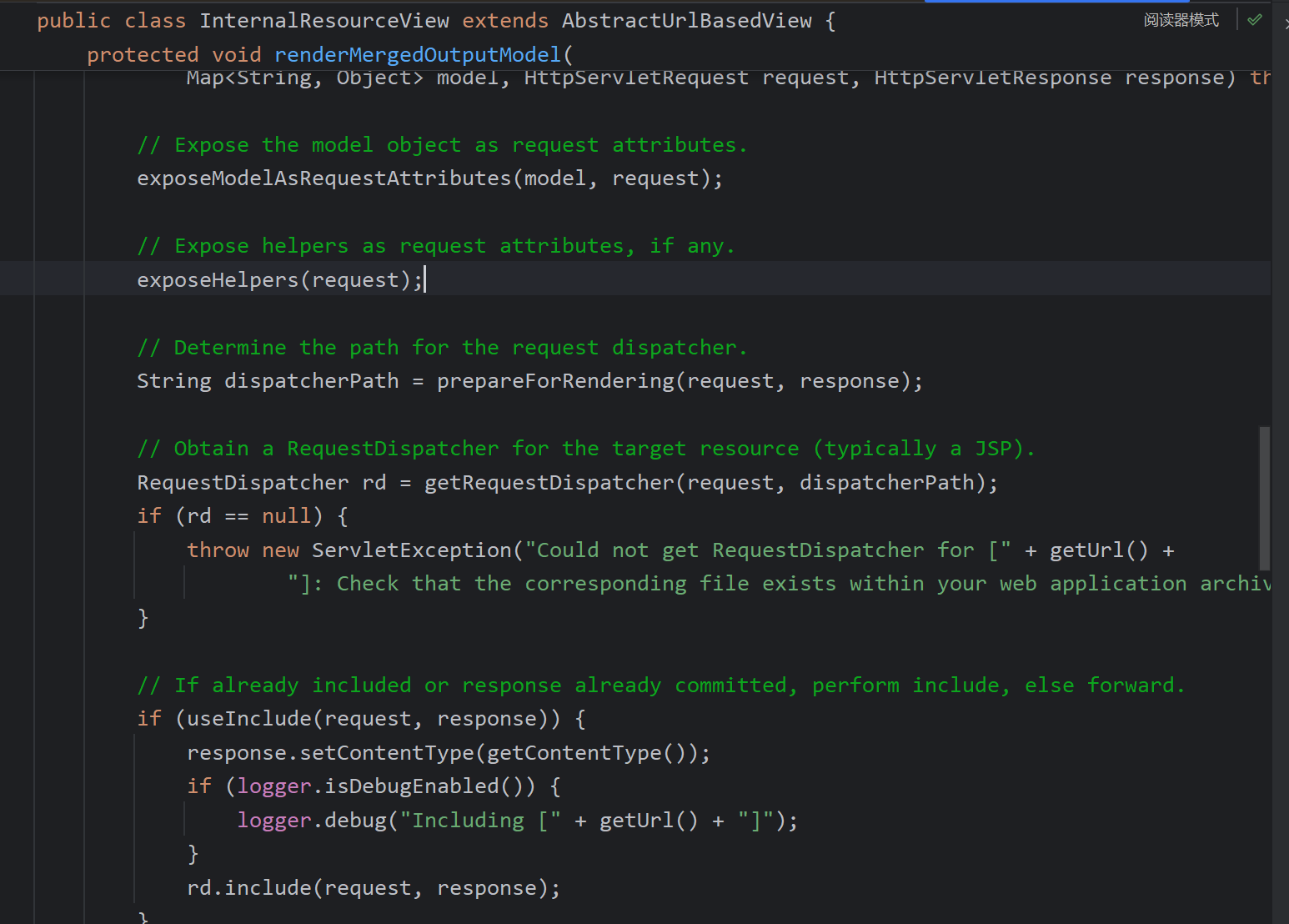

view.rend寻找渲染文件，重点是这个方法

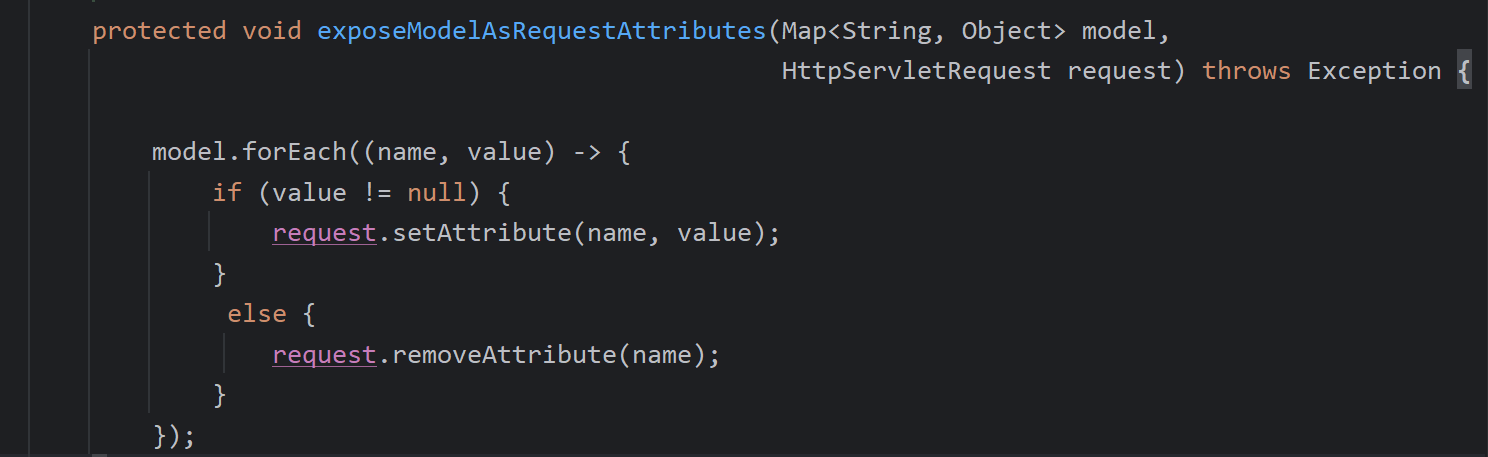

exposeModelAsRequestAttributes，遍历model设置在request中，跳转页面后即可使用request中的值

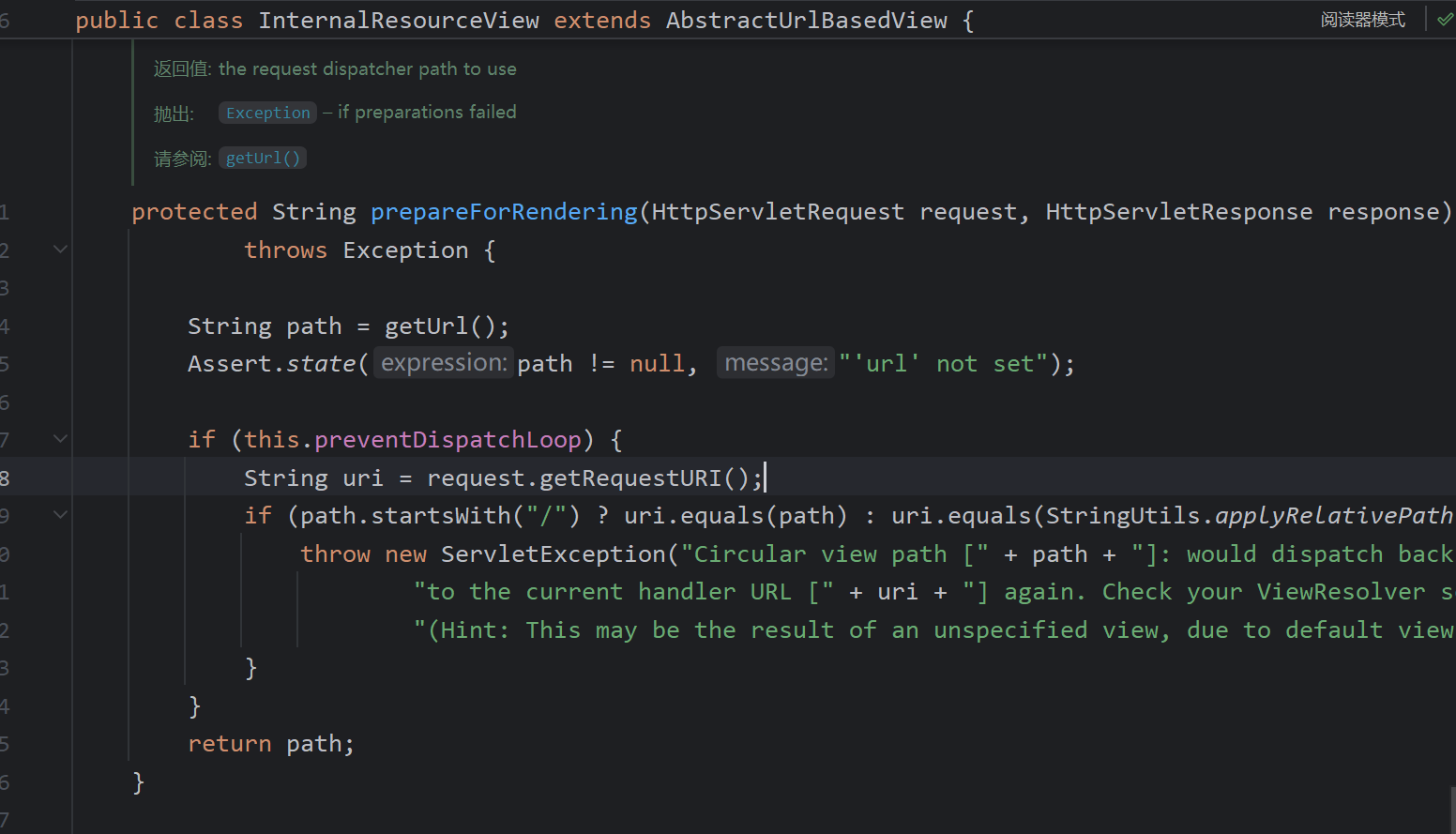

再调用这个函数找路径，即为之前设置的index

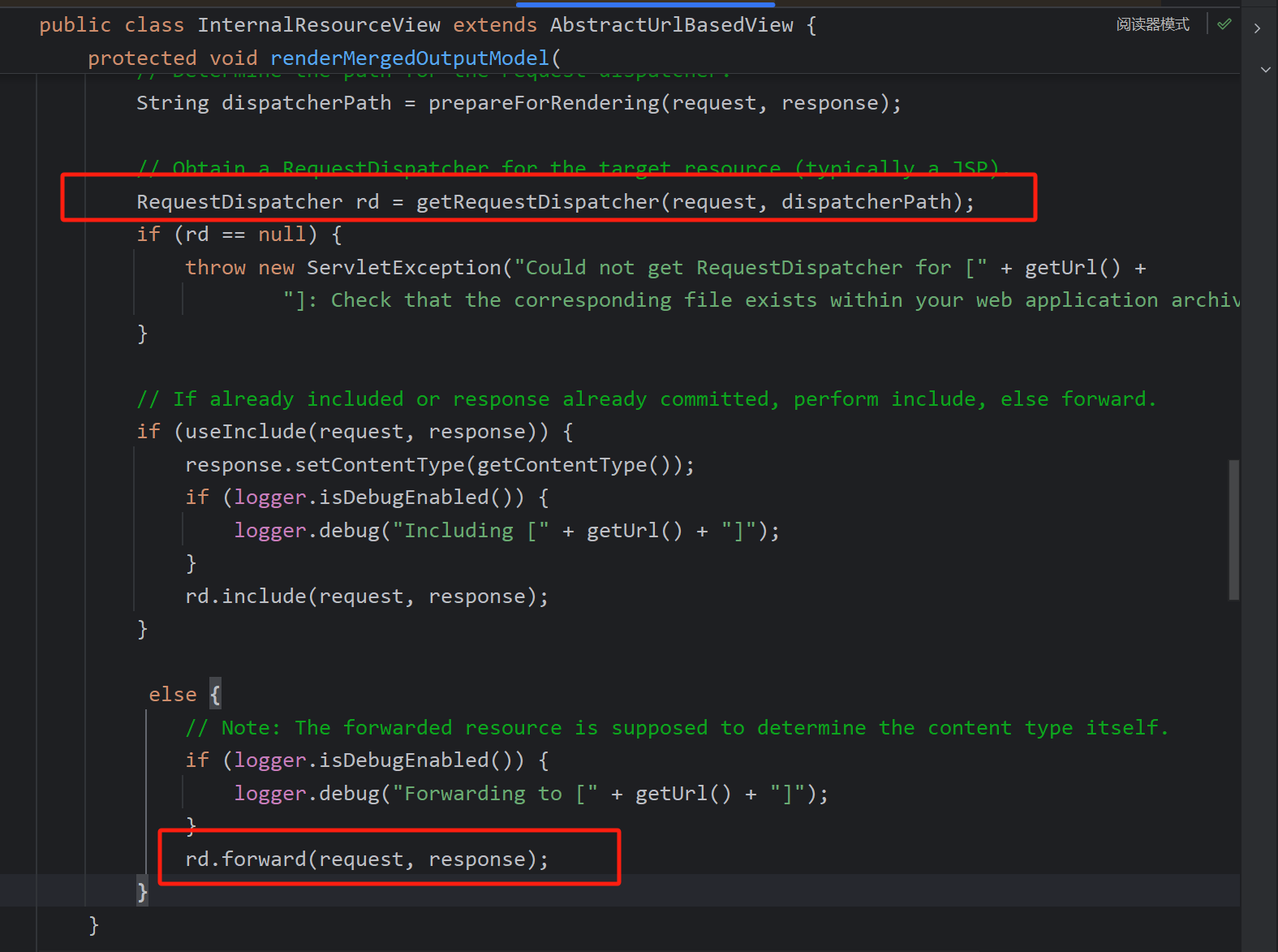

使用此路径生成RequestDispatcher(Tomcat的后端转发器)此时转发的也就是Dispatcher的根路径加上index --> http://..../app/index，转发此请求 但是显然是找不到此路径的
能找到index.jsp的方法，或者通过forward:/index.jsp
springmvc通过添加前后缀找到对应的jsp文件
@EnableWebMvc
public class AppConfig implements WebMvcConfigurer{
@Bean
public InternalResourceViewResolver viewResolver() {
InternalResourceViewResolver viewResolver = new InternalResourceViewResolver();
viewResolver.setPrefix("/WEB-INF/");
viewResolver.setSuffix(".jsp");
return viewResolver;
}
}
把整个springmvc的流程简单梳理了一遍，里面的细节实在太多，只能粗略的看一遍，有些看了一遍但是没有记录，篇幅太长了,以后遇到需要深究的地方会再仔细看的，对框架的理解又稍微多了点。
