RK3288 LVDS LCD屏DTS相关参数设置



本文记录调试 LVDS接口屏的一些关键步骤，主要是dts文件中关于 频率、分辨率 、时序参数的设置



环境：

RK3288 9tripod CV5

linux 4.4.189

LCD：JYT121XQ01 （追曦 DS1212）12.1电容触控屏

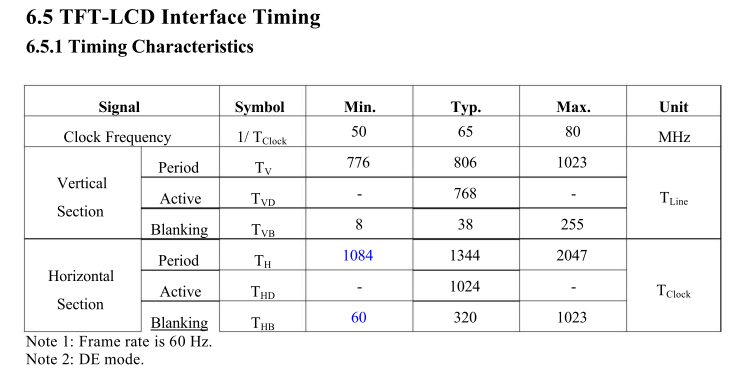

查看屏幕规格书





只要在rockchip dts 中 设置 T(HB)=Thb+Thf+Thsyn=320clock  T(VB)==Tvb+Tvf+Tvsyn=38 即可：





同时注意，该屏幕可以选择6位和8位模式





需要通过GPIO 控制该引脚同时需注意背光开关引脚开关的打开，否则可能出现颜色显示错误或花屏的现象！

保存DTS文件，重新编译，生成boot.img,使用Andriodtools 烧写至 0x0000A000处

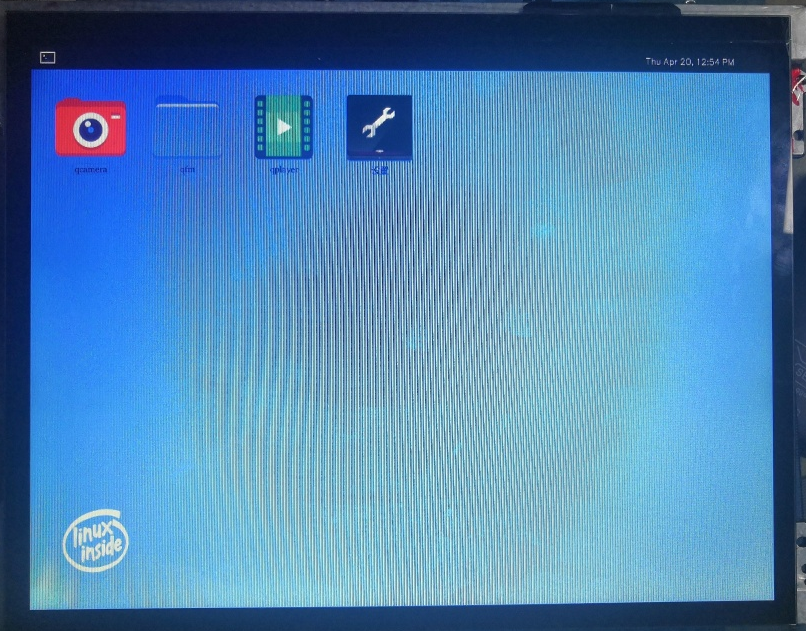

重启默认打开rockchip 移植好的QLauncher,如下图所示：







（PS：第一次写博客，由于公司不能上外网同时一些文件涉及保密就不能放到上面来，

　　　　有很多步骤还待进一步介绍，这次就写到这里吧：）
