实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

1. 下载虚拟机软件Oracle VisualBox；
2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

三、实验要求

（一）基本要求

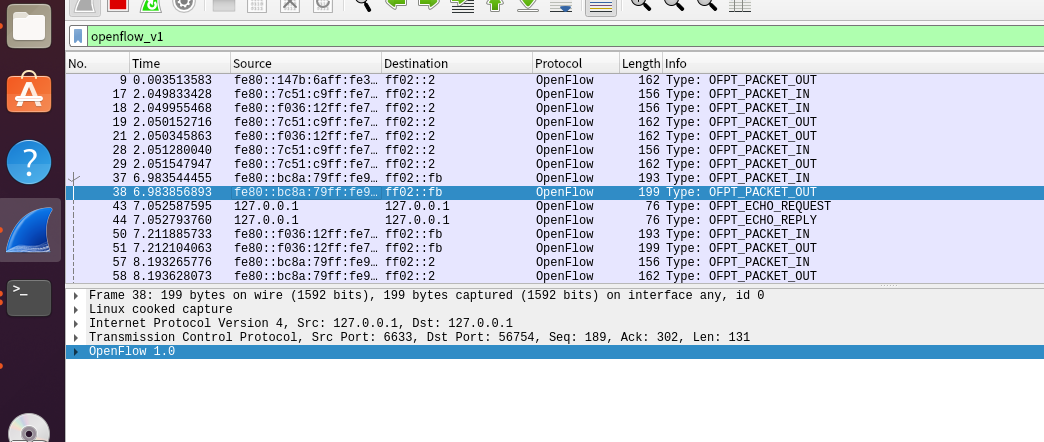

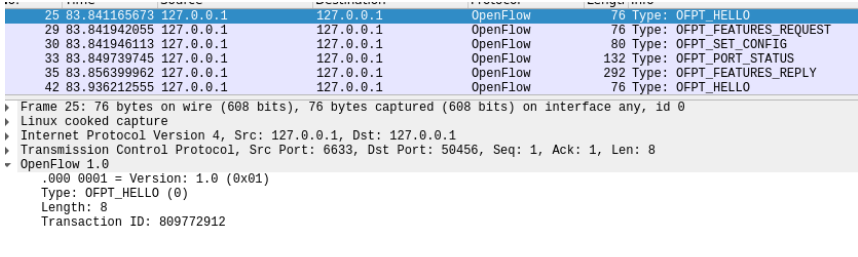

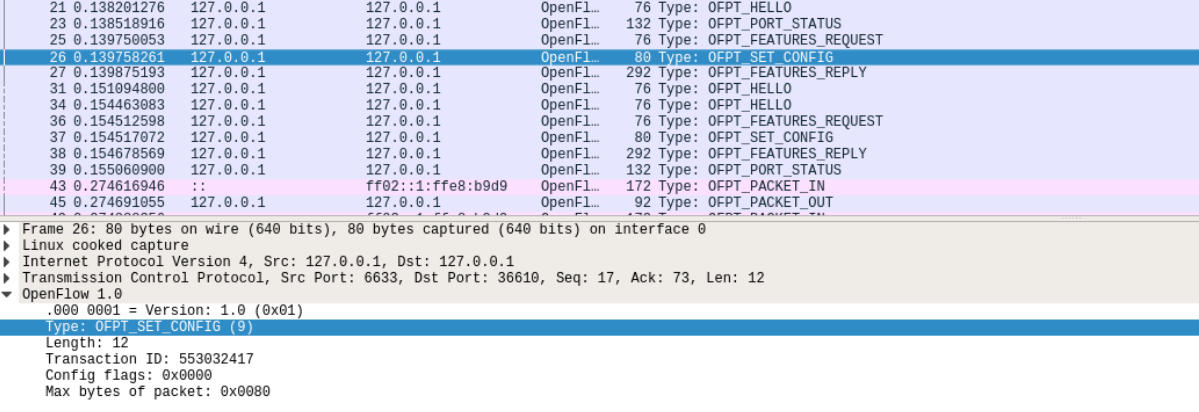

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。


主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

1. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

hello

feature request/set config

Features Reply

packet in / packet out

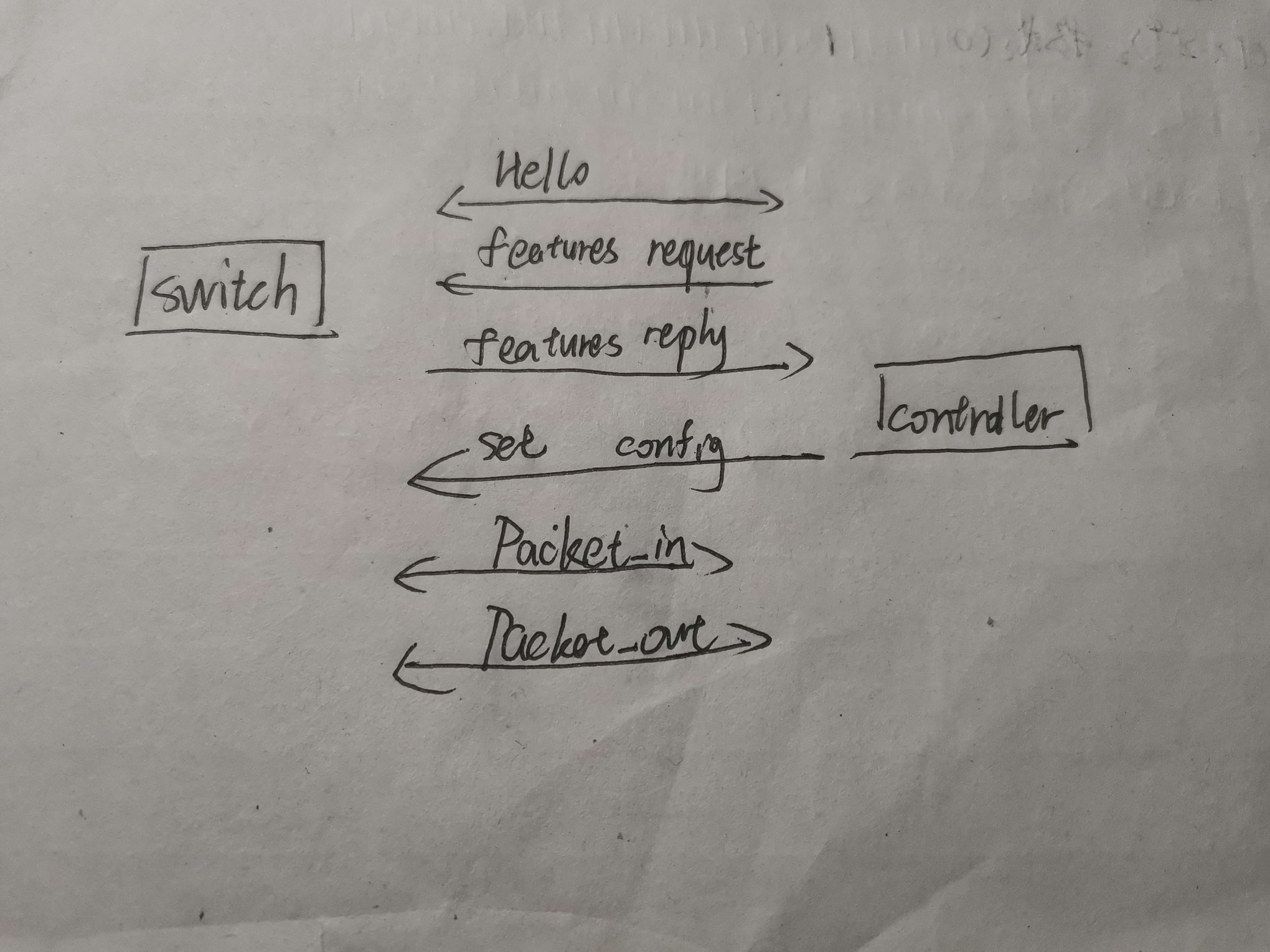

画出相关交互图或流程图

2. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

   答：是使用TCP协议。

（二）进阶要求

1. 将抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

（三）个人总结

可能还是对sdn和网络不大了解，做起来总是缺胳膊少腿，好不容易才完成的作业，现在也还是勉强能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包和能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。在实验中好几个步骤没有确实完成，导致后面出现了问题，后面还要多多加强
