SDN第一次上机实验

SDN第一次上机实验

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑；

二、实验环境

1. 下载虚拟机软件Oracle VisualBox 或 VMware；
2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64

三、实验过程

任务一：

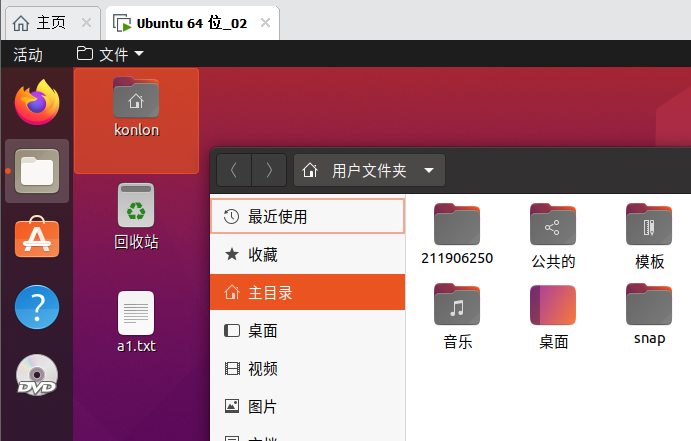

在Ubuntu系统的home目录下创建一个目录，目录命名为学号。

任务二：

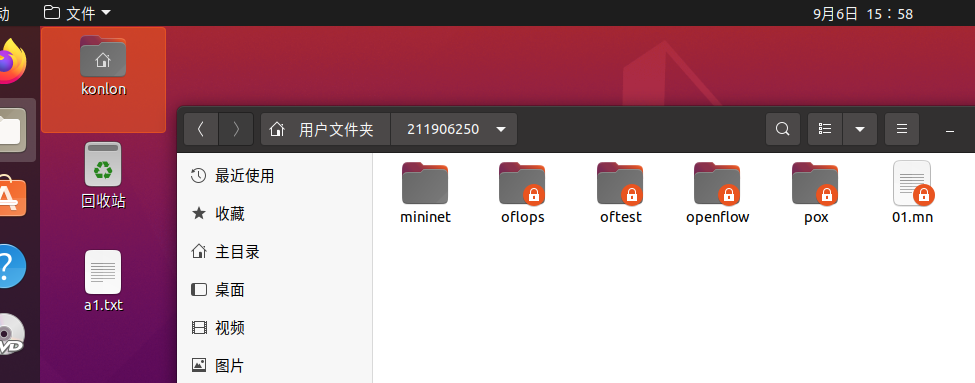

在创建的目录下，完成Mininet的源码安装。

任务三：

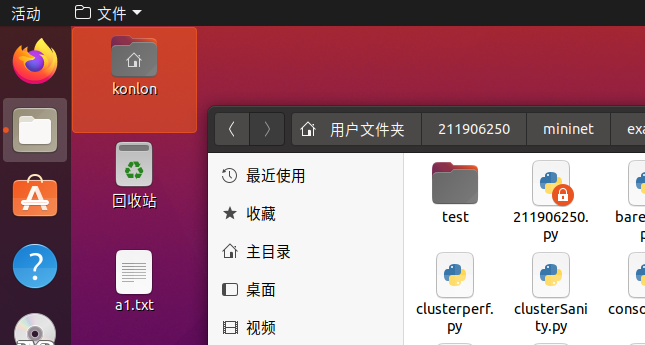

使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

任务四：

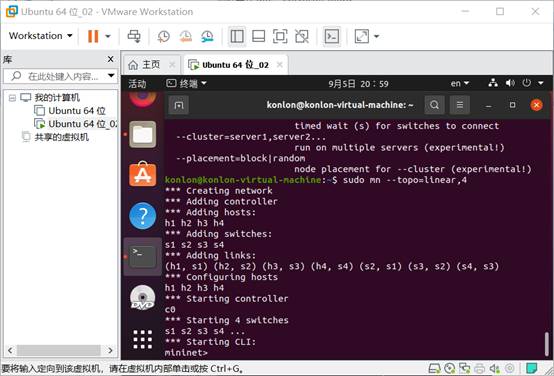

使用Mininet的命令行生成如下拓扑：
a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。
b) 3台主机，每个主机都连接到同1台交换机上。

任务五：

在4 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

任务六：

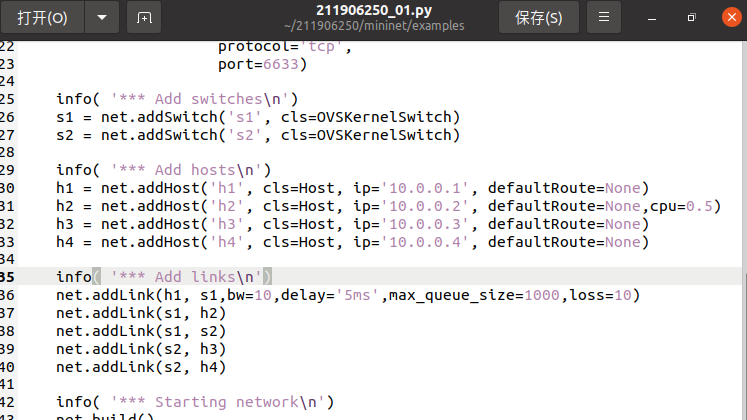

编辑（一）中第3步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

四、个人总结

碰到的问题：在执行miniedit.py 报错/usr/bin/env: ‘python’: No such file or directory

分析：mininet 运行需要 python，目前版本一般要 python3，ubuntu20.04 装好原有 python 默认是 python2。

解决办法： 直接添加新的软链，指向 python3 ： sudo ln -s /usr/bin/python3 /usr/bin/python，即默认 python 版本为 python。

实验难度：个人认为这个实验还是算比较轻松的。

个人感想：对SDN接触的比较少，但在这第一次SDN上机实验中体会到了其中的乐趣，同时也激发了对此的些许兴趣，再碰到困难时百思不得其解，在通过同学和网络上搜索答案的帮助下完成此次实验，过程进展还算顺利，希望可以再接再厉 ，继续努力。
