CF、SF、OF、ZF标志位

OF(overflow flag) 溢出标志位

溢出标志位 OF = 1 表示带符号整数运算时结果发生溢出。对于无符号整数运算，OF没有意义。
对于有符号数的溢出判断方式有：
1）采用一位符号位：思想为：'-'+'-'='+' 或 '+'+'+'='+'则为溢出，其他情况无溢出
2）采用双符号位：s1、s2表示运算结果的两个符号位
	① s1s2 = 00 表示正数，无溢出
	② s1s2 = 01 表示结果正溢出 ，即 '-'+'-'='+'，且s2表示当前运算符号'-'，s1表示原本正确的符号'+'
	③ s1s2 = 10 表示结果负溢出 ，即 '+'+'+'='-'，且s2表示当前运算符号'+'，s1表示原本正确的符号'-'
	④ s1s2 = 11 表示结果为负数，无溢出
3）采用一位符号位，根据数据位的进位情况判断溢出
	Cs 表示两数之间符号位运算的进位
	C1 表示最高数值位
	V = Cs⊕C1 ,若 V=0 表示无溢出；V=1 表示有溢出
注：最高位产生进位不一定有溢出，可参考【图三】-(3 第三问

ZF(zero flag) 零标志位

ZF = 1表示结果为0，无论是有符号数还是无符号数，ZF都有意义

CF(carry flag) 进/借位标志位

表示无符号整数数加/减运算时的进位/借位。
	加法时，CF = 1表示无符号数加法溢出，	CF=最高进位输出
	减法时，CF = 1表示有借位，即不够减，	CF=最高位进位输出取反
		--可参考【图二】中右边四个运算式子
对于有有符号数的整数运算没有意义
	但是真要看的话，					CF=最高位进位输出
		--可参考【图三】(2)、(3)问

SF(symbol flag) 符号标志位

结果为负，即符号位为1时SF=1，否则为0.
注意：当产生溢出时，说明符号标志位置出错，可参看OF-2)-②与③

以上来自王道课本

附

以下来自王道视频

【图一】

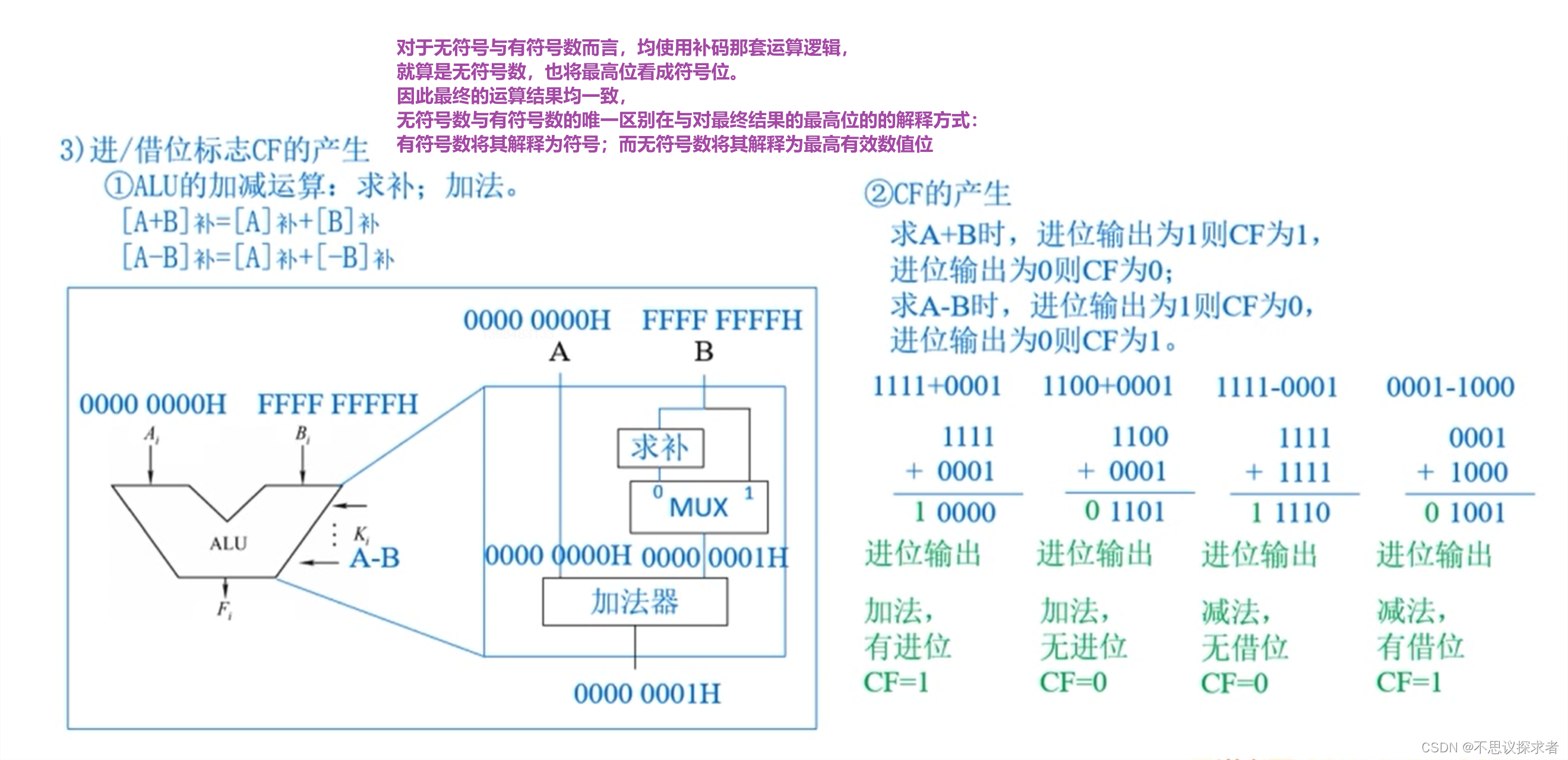

【图二】
在这里插入图片描述

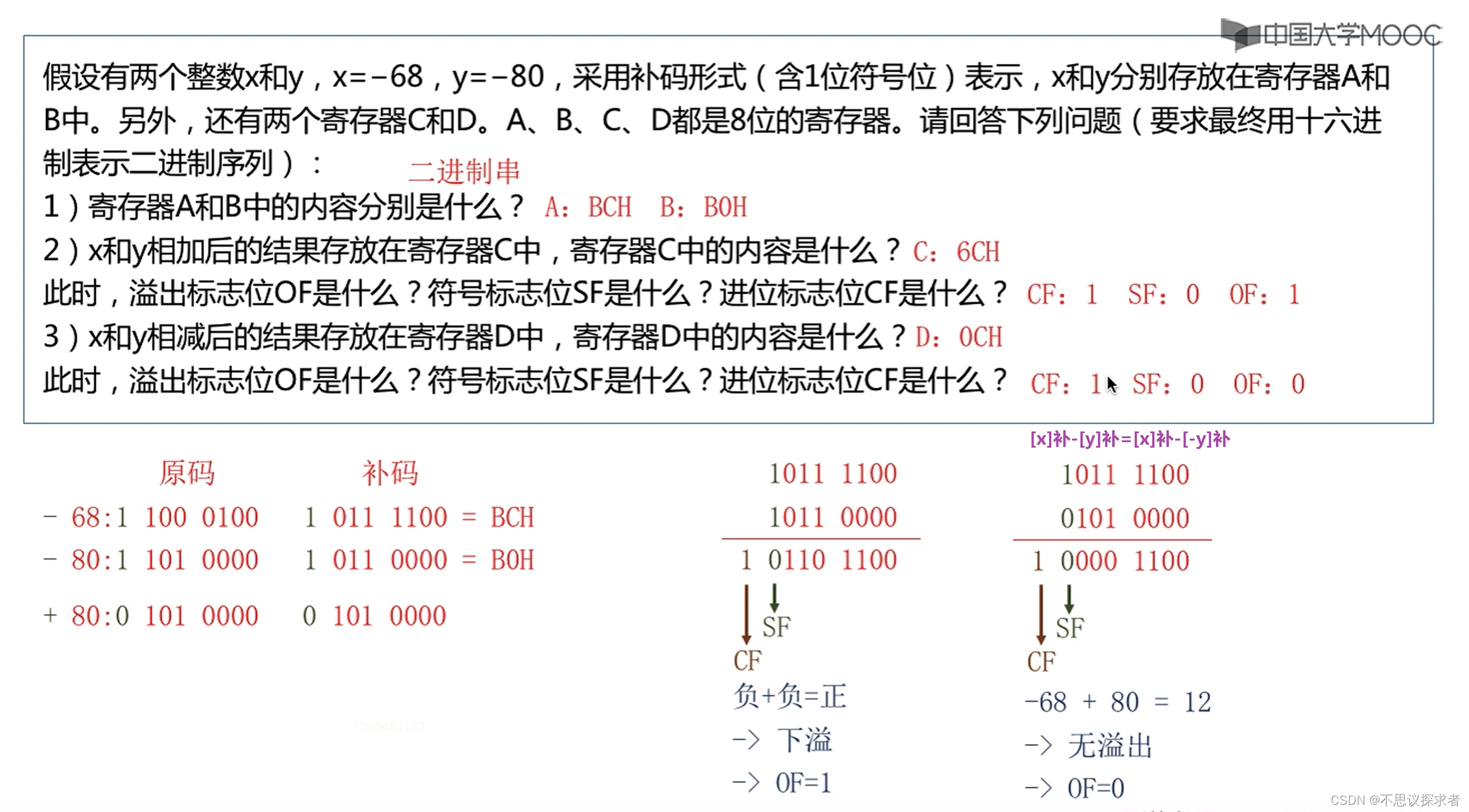

【图三】
