用ESP8266通过MicroPython调用DHT11、DHT22、DHT20温湿度传感器制作水床孵化器

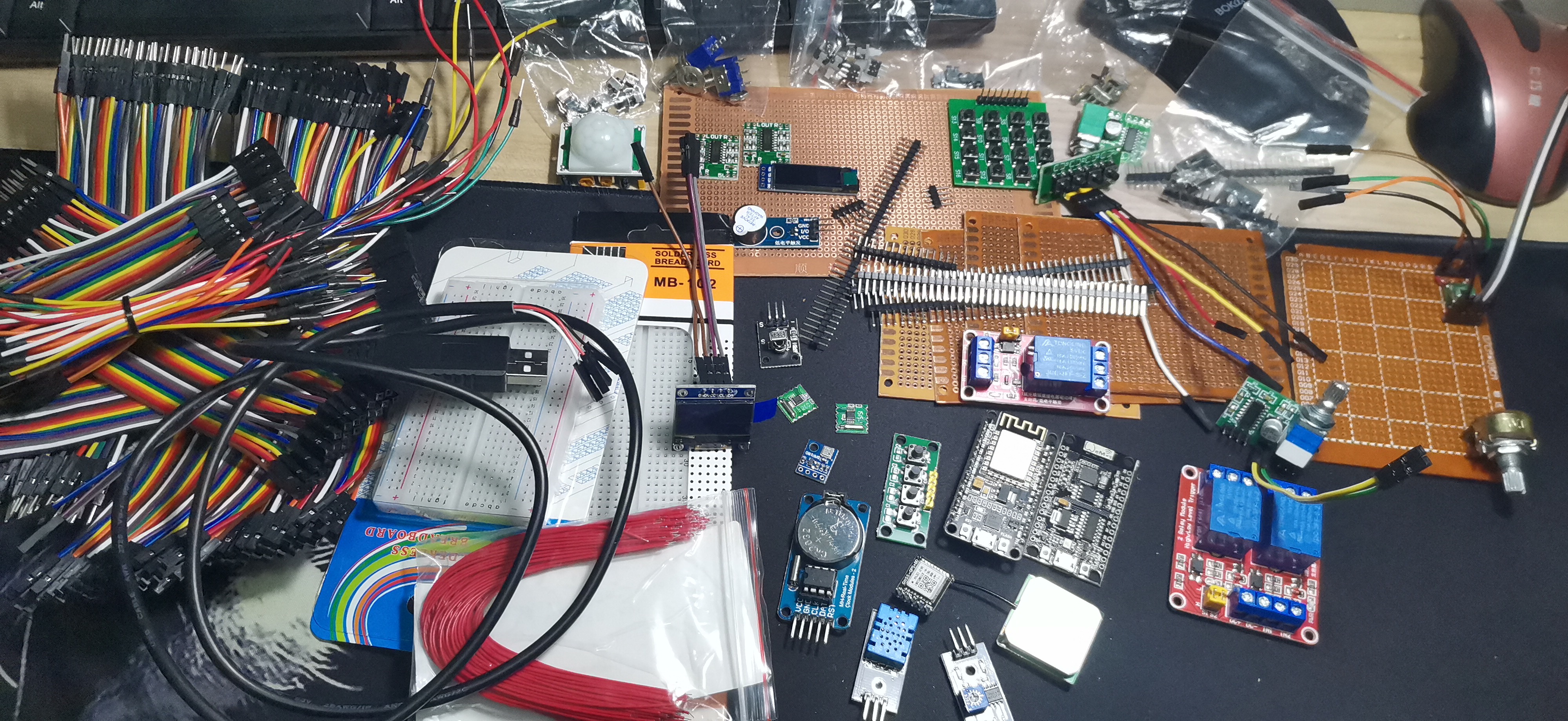

之前有购买ESP8266和RDA5807M收音机模块，以及一些OLED屏等模块，大人的玩具。。。

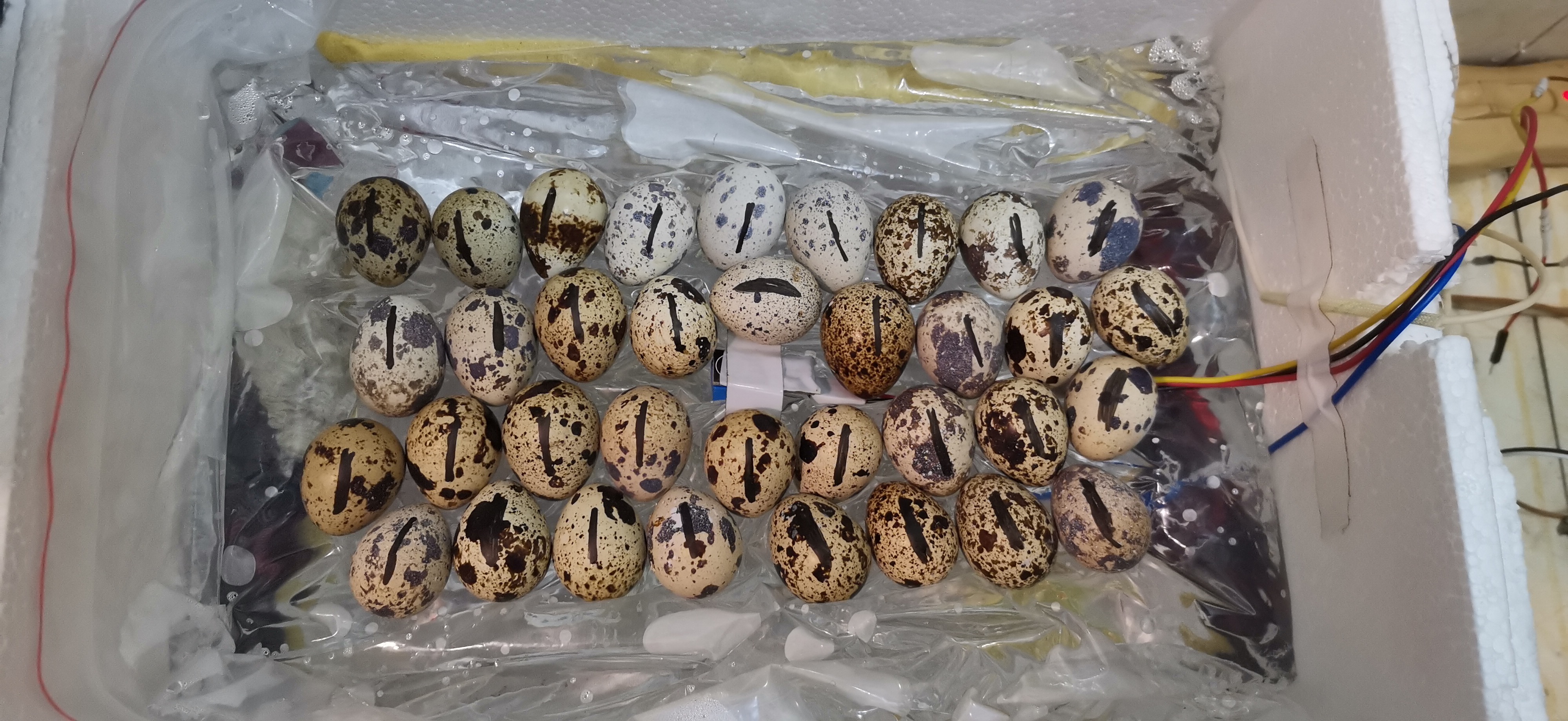

前段时间看到某夕夕的推送，鹌鹑蛋的受精蛋，突发奇想自己制作个水床孵化器来孵化鹌鹑玩玩。

说干就干 花￥20买了三十五颗





下面就是制作孵化器，

原理就是通过ESP8266来读取DHT11温湿度传感器的数值控制继电器的硅胶发热丝通断电来控制温度。

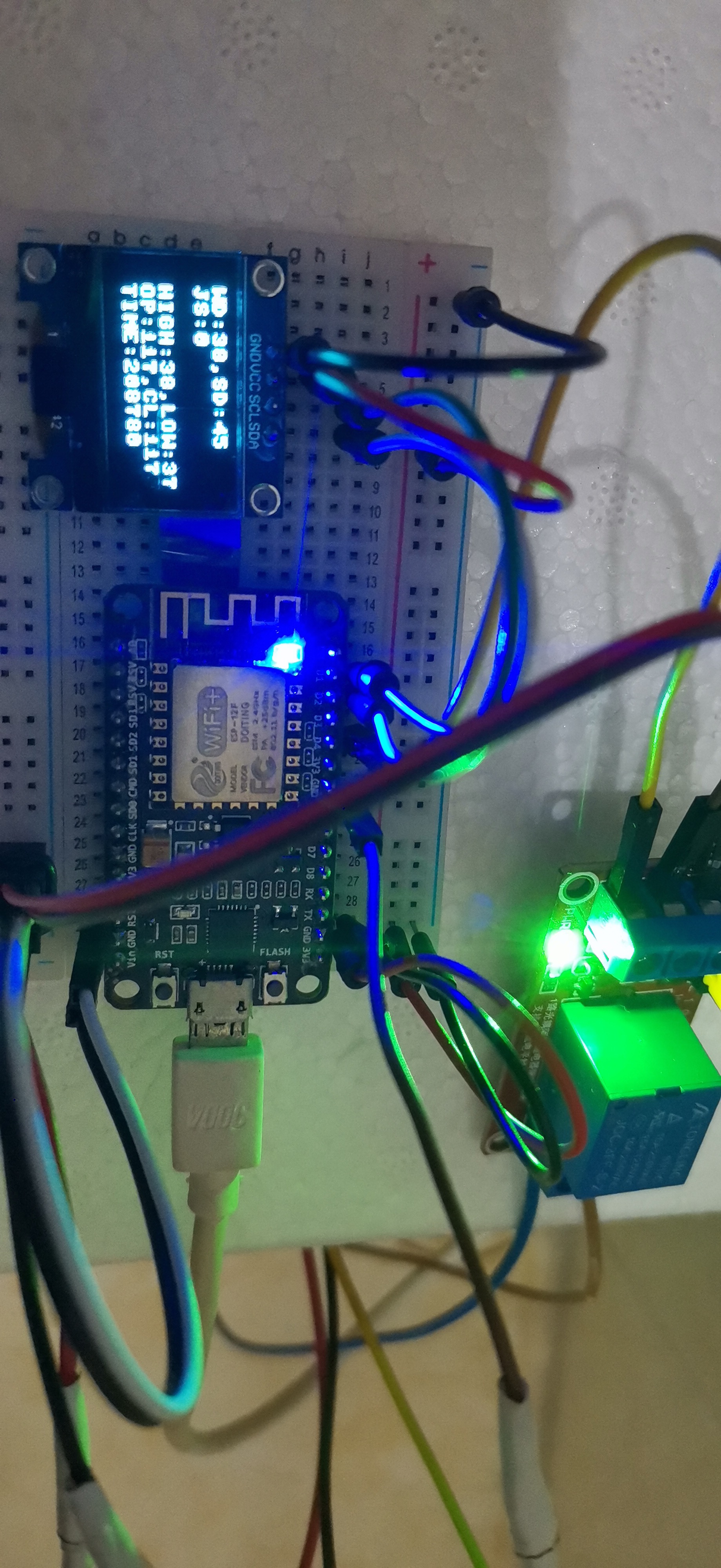

手机充电器USB口接ESP8266，然后8266插到面包板上，PIN5和PIN4接OLED的SDA和SCL，3.3v引脚供电

ESP8266的VIN脚和GND脚给继电器和DHT11供电，标的是5V电压

ESP8266 GPIO2输出高低电平控制继电器通断

ESP8266 GPIO5读取DHT11温湿度



因为DHT11的分辨率是个位，所以在37和38度之间控制比较麻烦，所以我用变量来得到达到某个温度的时长，为的是防止在37和38度之间来回跳转导致的频繁通断电

DHT11的库在MicroPython有内置，所以比较简单，代码如下：

 1 import dht
 2 import machine
 3 import time
 4 from machine import Pin, I2C
 5 from ssd1306 import SSD1306_I2C
 6
 7 #定义我们屏幕的两个接口
 8 scl = Pin(5, Pin.OUT)
 9 sda = Pin(4, Pin.OUT)
10 #定义继电器电平输出口
11 jidianqi = Pin(2, Pin.OUT)
12 jidianqi.value(0)
13 #初始化一个I2C对象，指定SCL 以及SDA脚
14 i2c = I2C(scl=scl, sda=sda)
15 #初始化一个SSD1306对象，需要给定屏幕的尺寸，128*64
16 oled = SSD1306_I2C(128, 64, i2c)
17 #清除屏幕
18 oled.fill(0)
19 #定义DHT11传感器输入口
20 sensor = dht.DHT11(machine.Pin(14));
21
22 jishuqi = 0
23 wendu = 0
24 kg1 = 0
25 kg2 = 0
26 t = 0
27 high = 0
28 low = 0
29
30 while True:
31     sensor.measure();
32     wd = 'WD:' + str(sensor.temperature()) + ',SD:' + str(sensor.humidity());
33
34     if(sensor.temperature() > high):
35         high = sensor.temperature()
36     if(sensor.temperature() < low):
37         low = sensor.temperature()
38     if(sensor.temperature() != wendu):
39         wendu = sensor.temperature()
40         jishuqi = 0
41     if(kg2 == 1):
42         low = sensor.temperature()
43
44     if(sensor.temperature() < 38):
45         if(jidianqi.value() == 0):
46             jishuqi = jishuqi + 1
47             if(jishuqi > 10):
48                 jidianqi.value(1)
49                 jishuqi = 0
50                 kg1 = kg1 + 1
51
52     if(sensor.temperature() >= 38):
53         if(jidianqi.value() == 1):
54             jishuqi = jishuqi + 1
55             if(jishuqi > 10):
56                 jidianqi.value(0)
57                 jishuqi = 0
58                 kg2 = kg2 + 1
59
60     t = t + 2
61
62     oled.fill(0)
63     oled.text(wd, 10, 0)
64     oled.text('JS:' + str(jishuqi), 10, 10)
65     oled.text('HIGH:' + str(high) + ',LOW:' + str(low), 10, 30)
66     oled.text('OP:' + str(kg1) + ',CL:' + str(kg2), 10, 40)
67     oled.text('TIME:' + str(t) ,10, 50)
68     oled.show()
69     time.sleep(2)



之后的几天运行都比较好温度基本在37-39度之间徘徊，但在第九天的时候，我在例行翻蛋的时候突然发现孵化器里面的温度烫手

回过头来看OLED屏，温度和湿度的数值卡住不动了，即使我打开了孵化器盖子和毯子，温度也毫无波动

我才知道，完了，传感器卡死了！温度刚好在加温的37，导致继电器一直接通一直加热。

第一次孵化全军覆没。



定下来想了想可能是之前买的DHT11传感器不是奥松正品吧，后来又在某夕夕花￥18块买了个DHT22

想的是DHT22一个是分辨率到小数后一位，并且应该稳定的多吧

说干就干，又买了一批种蛋

在等待种蛋回来的几天，把代码改为了适配DHT22的，并且对算法进行了调整和优化

DHT22的库在MicroPython也有内置，所以也比较简单，调用即可，代码如下：

 1 import dht
 2 import machine
 3 import time
 4 from machine import Pin, I2C
 5 from ssd1306 import SSD1306_I2C
 6
 7 #定义我们屏幕的两个接口
 8 scl = Pin(5, Pin.OUT)
 9 sda = Pin(4, Pin.OUT)
10 #定义继电器电平输出口
11 jidianqi = Pin(2, Pin.OUT)
12 jidianqi.value(0)
13 #初始化一个I2C对象，指定SCL 以及SDA脚
14 i2c = I2C(scl=scl, sda=sda)
15 #初始化一个SSD1306对象，需要给定屏幕的尺寸，128*64
16 oled = SSD1306_I2C(128, 64, i2c)
17 #清除屏幕
18 oled.fill(0)
19 #定义DHT11传感器输入口
20 sensor = dht.DHT22(machine.Pin(14))
21
22 jishuqi = 0
23 wendu = 0
24 kg1 = 0
25 kg2 = 0
26 t = 0
27 high = 0
28 low = 0
29
30 while True:
31     sensor.measure();
32     temperature = sensor.temperature();
33     wd = 'WD:' + str(temperature) + ',SD:' + str(sensor.humidity());
34
35     if(temperature > high):
36         high = temperature
37     if(temperature < low):
38         low = temperature
39     if(temperature != wendu):
40         wendu = temperature
41         jishuqi = 0
42     else:
43         jishuqi += 1
44
45     if(kg2 == 1):
46         low = temperature
47
48     if(temperature < 37.8):
49         if(jidianqi.value() == 0):
50             jidianqi.value(1)
51             kg1 = kg1 + 1
52
53     if(temperature >= 38.2):
54         if(jidianqi.value() == 1):
55             jidianqi.value(0)
56             kg2 = kg2 + 1
57
58     t = t + 5
59
60     oled.fill(0)
61     oled.text(wd, 0, 0)
62     oled.text('JS:' + str(jishuqi), 0, 10)
63     oled.text('HI:' + str(high) + ',LO:' + str(low), 0, 30)
64     oled.text('OP:' + str(kg1) + ',CL:' + str(kg2), 0, 40)
65     oled.text('TIME:' + str(t) ,0, 50)
66     oled.show()
67     time.sleep(5)

因为DHT22的刷新时间是2秒，到货后的一两天运行中HI的高温记录，有时会飚到50多度，但是检查水床温度并不是

因此怀疑是频繁读取导致的数值异常，之后把等待时间换为了5秒读一次，之后没有莫名高温了

但是在之后的一两天，还是出现过之前的问题，就是偶尔温度会卡死

我就纳闷了，为什么不同的传感器一样的问题

我又优化了部分程序算法记录了同一温度下的时长，以避免温度卡死了我不知道，以后看数值大小就知道这个温度多久了，是否异常



因为用万用表量了下ESP8266几个电源引脚的电压，vin的根本没达到5V，测得只有4.49V   而其它本该3.3V的也只有2.9左右

之后怀疑是继电器通断时产生的电压波动导致DHT22卡死，在esp8266的VIN 和 GND引脚间加了电容，防止继电器开合的电流波动影响传感器



可悲的是后期运行中依然有卡死现象，不过这次卡死的不是温度传感器，是ESP8266卡死了，因为屏幕数值全部不动了，温度卡在了37.8

而温度一直在加温，拔掉电源重新插上后是42度，好在发现的早。

现在怀疑是USB电源稳定性问题，以及8266的导致的电源损耗而达不到5V，索性换了个光电转换器用的5V 5.5*2.5接口的那种电源，

把线绞断后正负极接到了继电器的电源口，在通过继电器电源口回传到面包板上给传感器和8266供电

目前运行了两天，还算稳定，观察中。。。。



之前买的DHT22，收到的时候胶壳上没有丝印，也就是仿品吧，联系卖家也不回消息，十几块钱也懒得退了

随后闲逛，看到正品奥松新的DHT20传感器也才四五块钱还包邮

又买了个，不过这个不像之前的DHT11和DHT22那样有底座，它就光的模块，四个针脚

后来网上搜索MicroPython的DHT20库，懵逼了，没有。。。

到处找MicroPython的DHT20代码，国内居然没有！（PS：这也是发这篇博客的初衷！）

最后FQ出去找到了几个，从中找了个简单的来改了部分算法和逻辑分享出来，库代码如下：

 1 '''''''''
 2 本代码参考于以下页面
 3 http://47.106.166.129/Embeded/pico-micropython-grove
 4 '''''''''
 5 from machine import I2C
 6 from time import sleep_ms
 7 class DHT20(object):
 8     def __init__(self, i2c):
 9         self.i2c = i2c
10         if (self.read_status() & 0x80) == 0x80:
11             self.dht20_init()
12
13     def measure(self):
14         self.i2c.writeto(0x38, bytes([0xac,0x33,0x00]))
15         sleep_ms(80)
16         cnt = 0
17         while (self.read_status() & 0x80) == 0x80:
18             sleep_ms(1)
19             if cnt >= 100:
20                 cnt += 1
21                 break
22         data = self.i2c.readfrom(0x38, 7, True)
23         n = []
24         for i in data[:]:
25             n.append(i)
26         self.data = n
27
28     def read_status(self):
29         data = self.i2c.readfrom(0x38, 1, True)
30         return data[0]
31
32     def dht20_init(self):
33         i2c.writeto(0x38, bytes([0xa8,0x00,0x00]))
34         sleep_ms(10)
35         i2c.writeto(0x38, bytes([0xbe,0x08,0x00]))
36
37     def calc_crc8(self,data):
38         crc = 0xff
39         for i in data[:-1]:
40             crc ^= i
41             for j in range(8):
42                 if crc & 0x80:
43                     crc = (crc << 1) ^ 0x31
44                 else:
45                     crc = (crc << 1)
46         return crc
47
48     def temperature(self):
49         data = self.data
50         Temper = 0
51         if 1:
52             Temper = (Temper | data[3]) << 8
53             Temper = (Temper | data[4]) << 8
54             Temper = Temper | data[5]
55             Temper = Temper & 0xfffff
56             Temper = Temper / 1048576) * 200 - 50
57         return Temper
58
59     def humidity(self):
60         data = self.data
61         humidity = 0
62         if 1:
63             humidity = (humidity | data[1]) << 8
64             humidity = (humidity | data[2]) << 8
65             humidity = humidity | data[3]
66             humidity = humidity >> 4
67             humidity = humidity / 1048576 * 100
68         return humidity

将上面的代码保存为DHT20.py  与调用代码放在一起，调用的话，用以下代码：

 1 import machine
 2 import time
 3 from machine import Pin, I2C
 4 from DHT20 import DHT20
 5
 6
 7 #定义我们DHT20的两个接口
 8 scl = Pin(5, Pin.OUT)
 9 sda = Pin(4, Pin.OUT)
10
11 #初始化一个I2C对象，指定SCL 以及SDA脚
12 i2c = I2C(scl=scl, sda=sda)
13
14 #初始化DHT20传感器
15 sensor = DHT20(i2c)
16
17 while True:
18     sensor.measure()
19     print("温度：",str(sensor.temperature()))
20     print("湿度：",str(sensor.humidity()))
21     time.sleep(1)

DHT20的分辨率既然能达到小数位以下四位，真不错！          可惜我用不上。。。
