用WinHex软件解析FAT32文件系统

用WinHex软件解析FAT32文件系统

准备工作：

将一个U盘格式化为FAT32格式，在U盘内创建几个文件，最好是TXT文档，其中至少有一个是长文件（命名较长）。

补充知识：

短文件名表示

长文件名表示

当一个文件名为长文件名时，会由几个长文件名表示法和一个缩略名的短文间名表示，并且其文件大小以及首簇号等信息存放在短文件内

开始解析

（1）U盘信息：

保留扇区：$2226$；文件目录首簇号：$2$；FAT表大小 ：$15271$； 簇大小：$8$

（2）U盘DBR：

FAT32分区上DBR中各部分划分位置

偏移字节	字段长度/ B	字段名
0x00	3	跳转指令
0x03	8	厂商标志与OS版本号
0x0B	53	BPB
0x40	26	扩展BPB
0x5A	420	引导程序代码
0x01FE	2	有效结束标志

（3）跳转$2226$个扇区到FAT表1：

（4）跳转$15271$个扇区到FAT表2：

（5）再跳转$15271$个扇区到文件目录表：

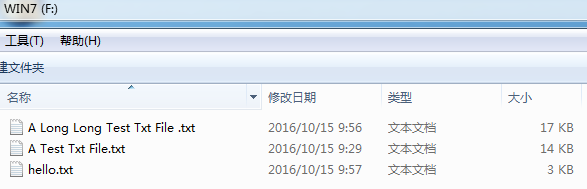

（6）U盘根目录文件：

（7）解析长文件$A Long Long Test Txt File.Txt$

长文件的缩写名（短文件）看出文件首簇号为： $00 00 00 07$
大小为$00 00 40 BE =16574 Bytes$
推测占的簇数为$16574/4096 =4.04>4$ 故需要5个簇存放
目录表首簇号为$2$

（8）从目录表跳转$7-2=5$个簇,即$5 X 8=40$个扇区到达文件位置：

（9）在FAT表中找出簇号链：
从FAT表跳转$7 X 4 =28 bytes$找到首簇号

得到簇号链 第七个簇内容为$00 00 00 08$ ，第八个簇内容是$00 00 00 09——>00 00 00 0A——>00 00 00 0B——>FF FF FF 0F$与之前推测相符合
PS：在FAT32系统中FAT表中每个簇占四个字节

文献参考：《计算机病毒与反病毒技术》2006-6-1清华大学出版社出版，作者：张仁斌，李钢，侯整风
