实验1 用机器指令和汇编指令编程

一、实验内容和结论

1.教材实验1

（1）实验任务1

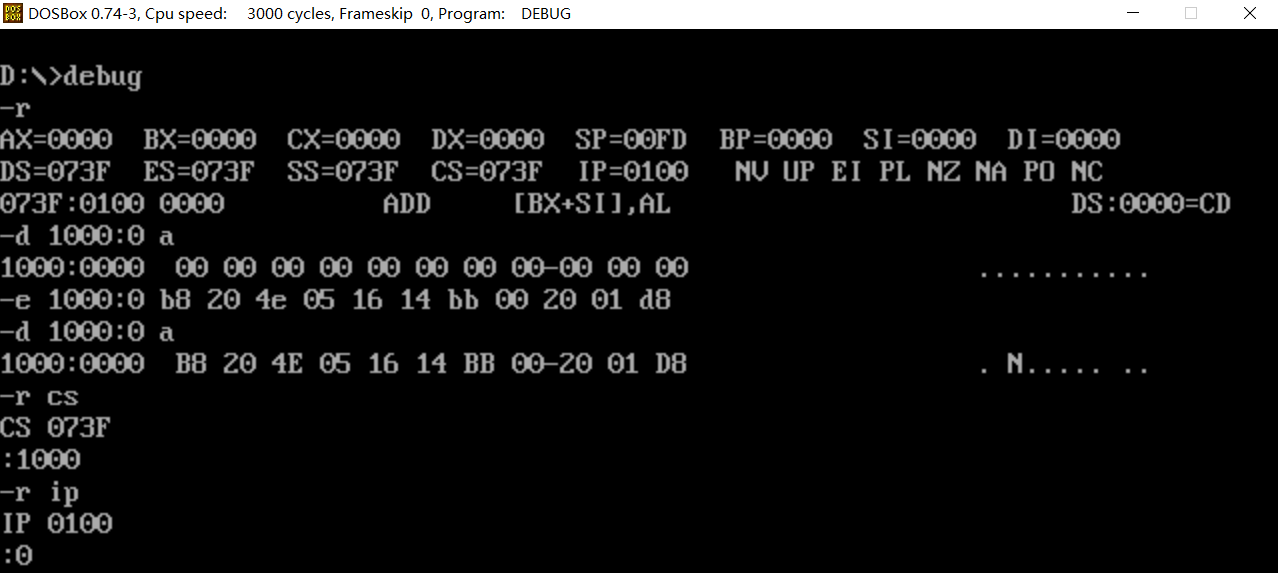

①用e命令将指令写入内存并修改CS:IP指向

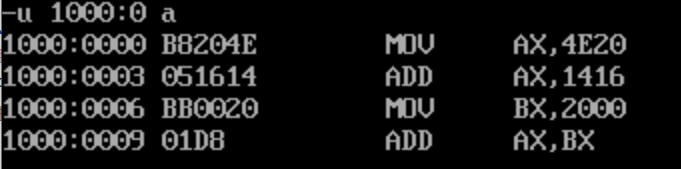

用u命令反汇编写入的指令

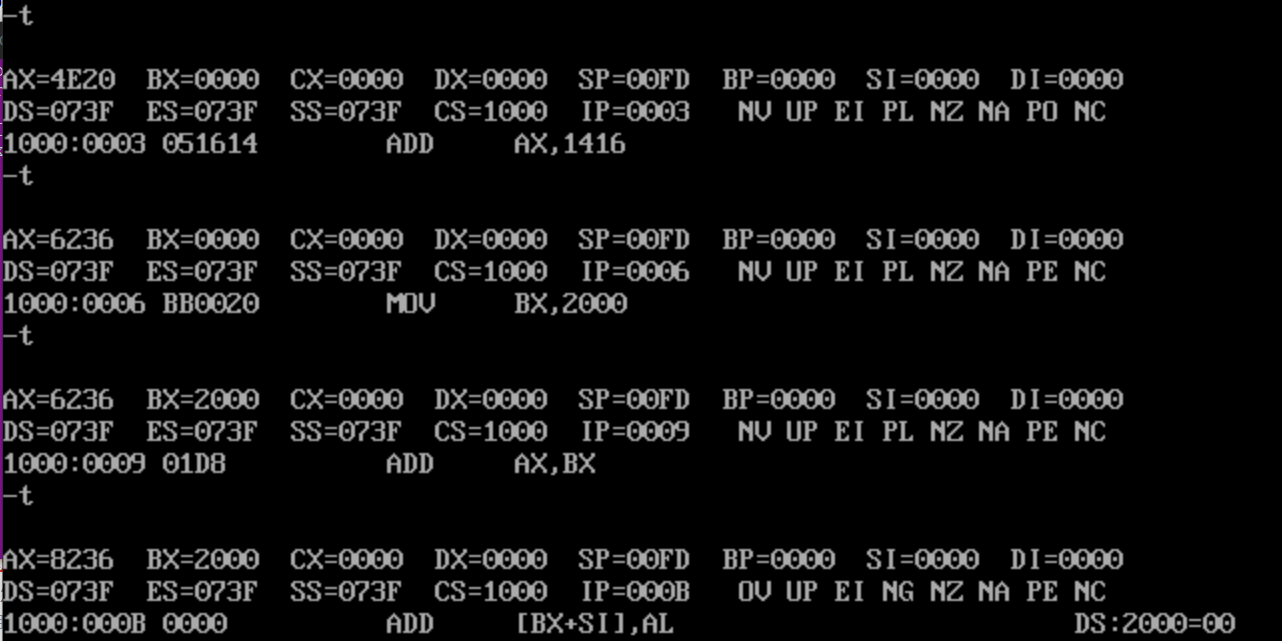

用t命令单步调试

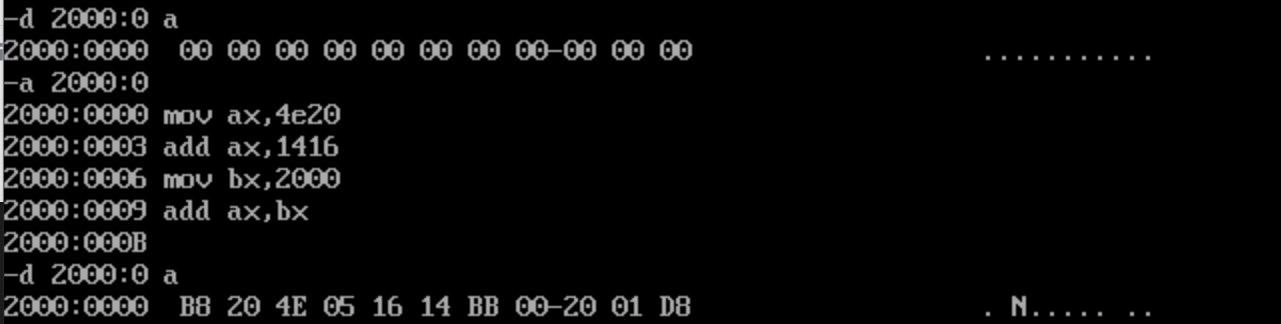

②用a命令将指令写入内存

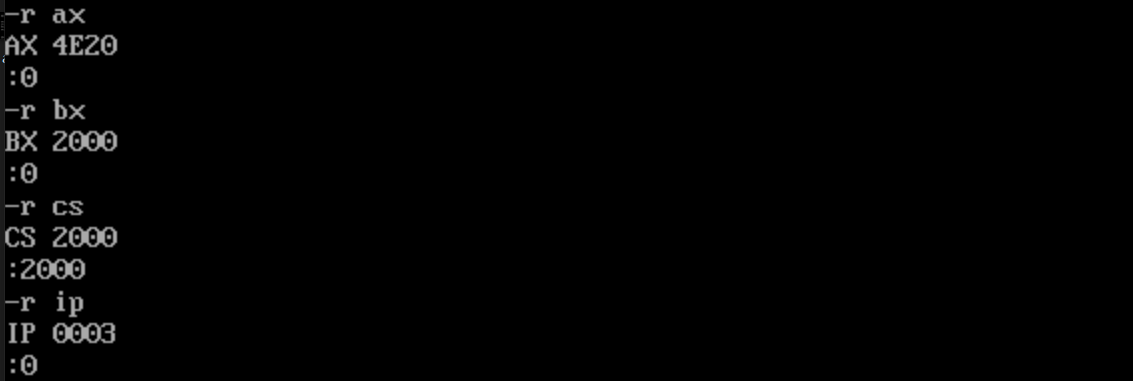

寄存器清零，修改CS:IP指向

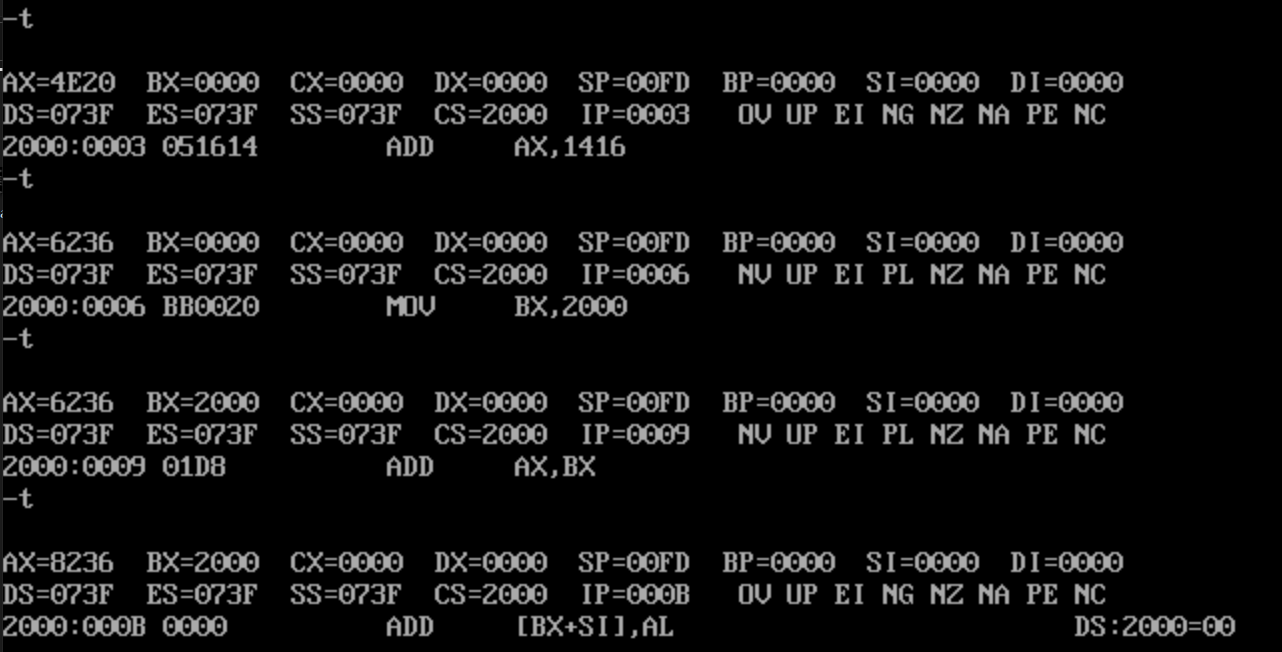

用t命令单步调试

（2）实验任务2

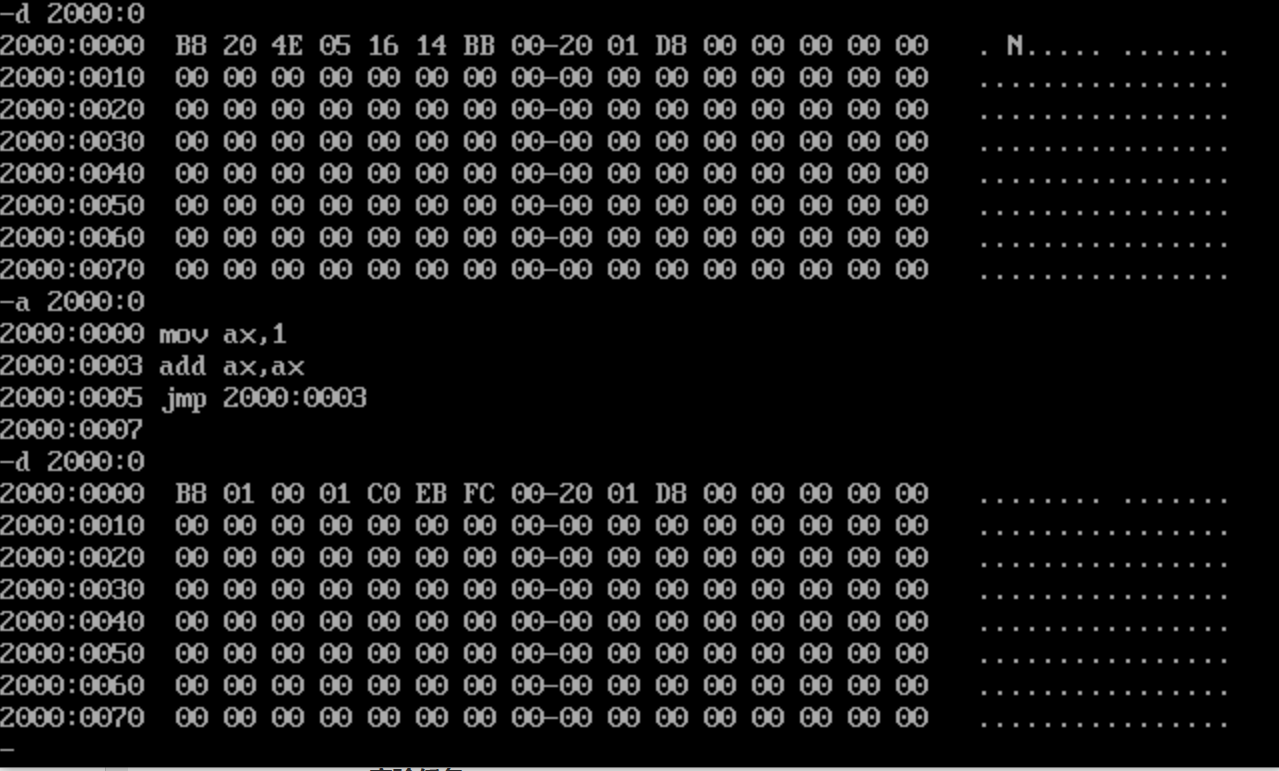

写入a命令

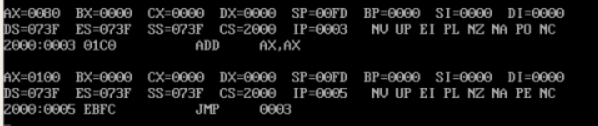

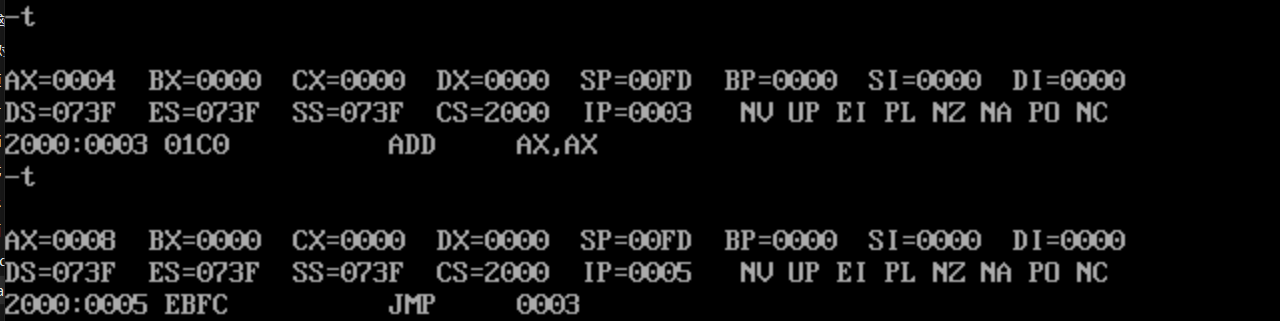

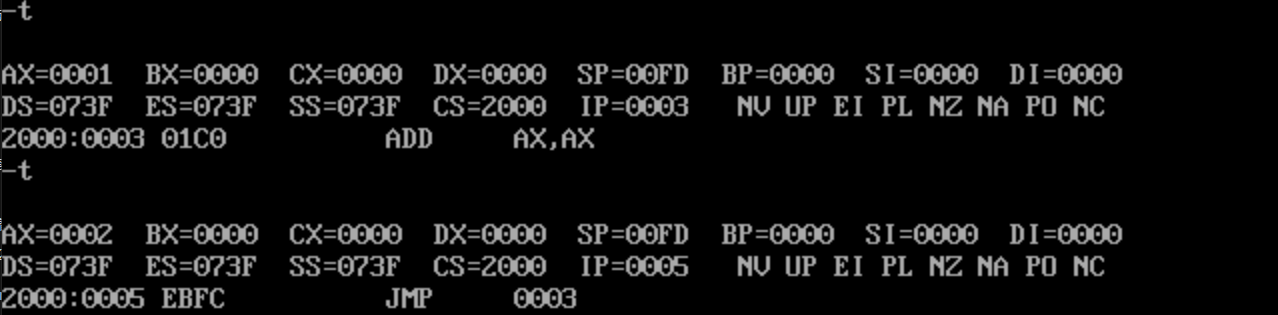

t命令执行16次

（3）实验任务3

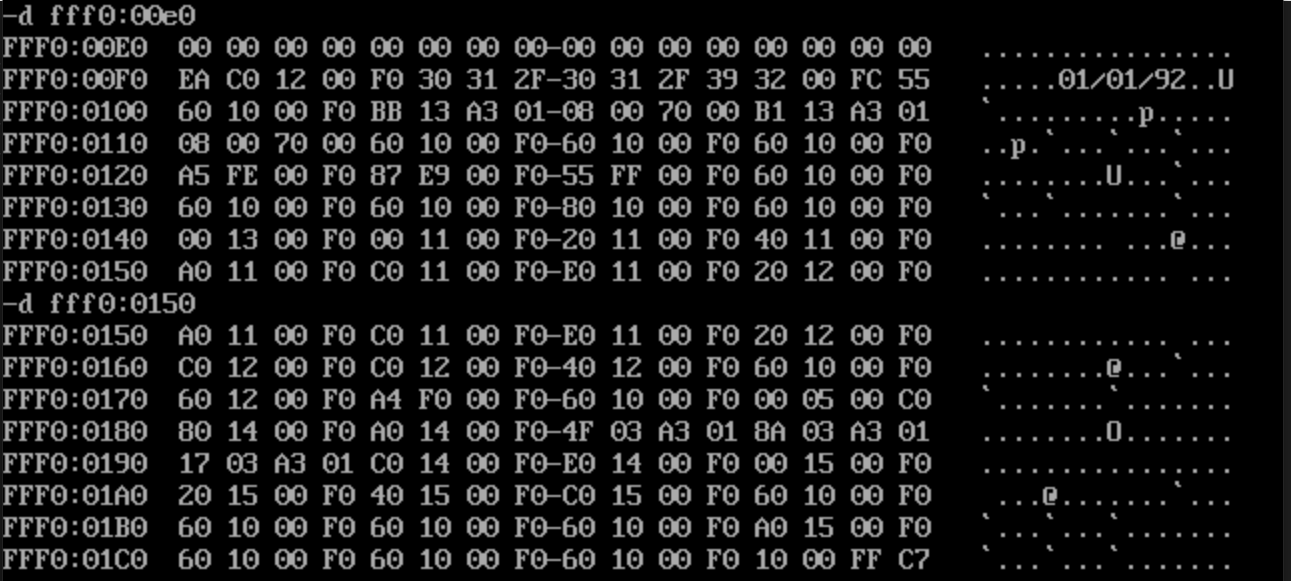

内存内容查看

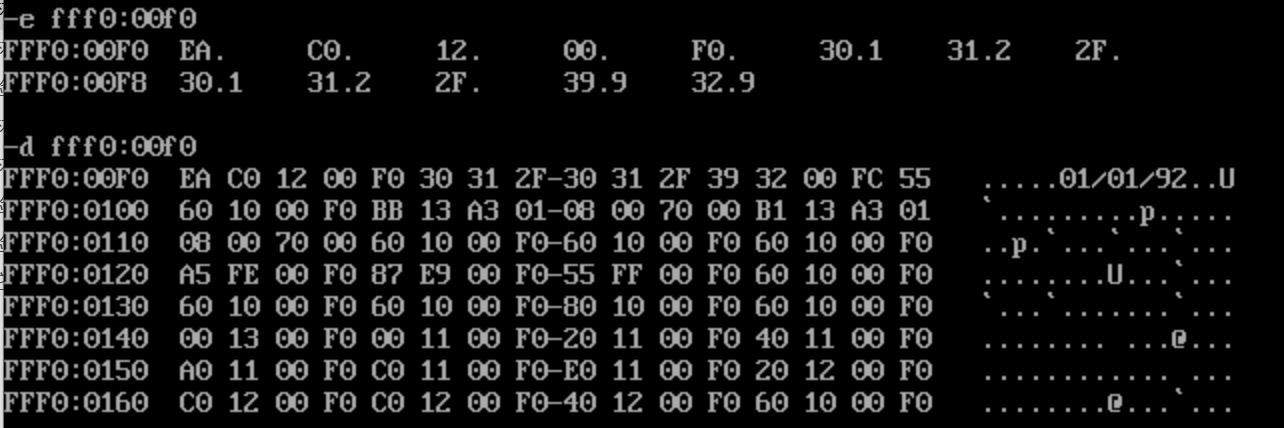

修改内存日期部分内容

说明：通过查看部分范围内的内存内容，发现转换为ASC码之后的数据中存在日期形式的内容。尝试通过e命令修改该部分内存的数据，发现没有效果，原因在于只读存储器只允许查看不允许修改。

（4）实验任务4

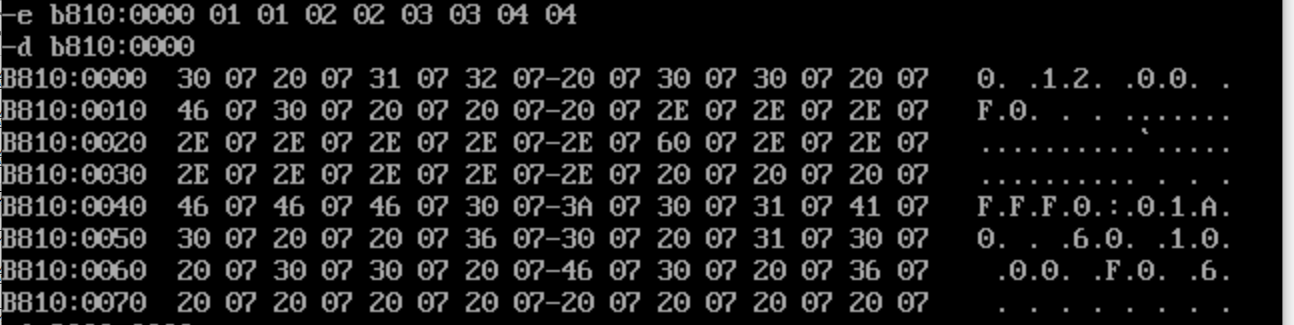

填写数据

在改变的位置填写数据

说明：在第一个位置填写数据时发现没有产生效果，原因在于该位置处于内存中的只读存储地址空间，不允许进行写入操作。在第二个位置填写数据时产生效果，说明可以在非只读存储地址空间中进行写入操作。

2.教材实验2

（1）实验任务1

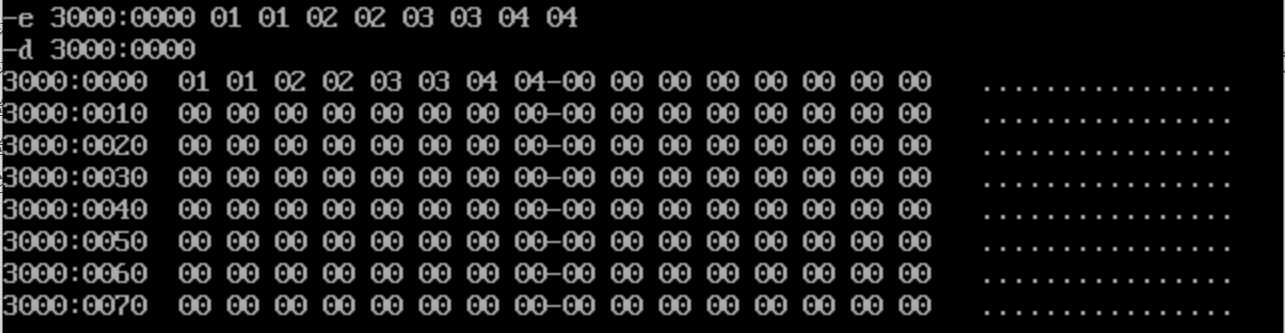

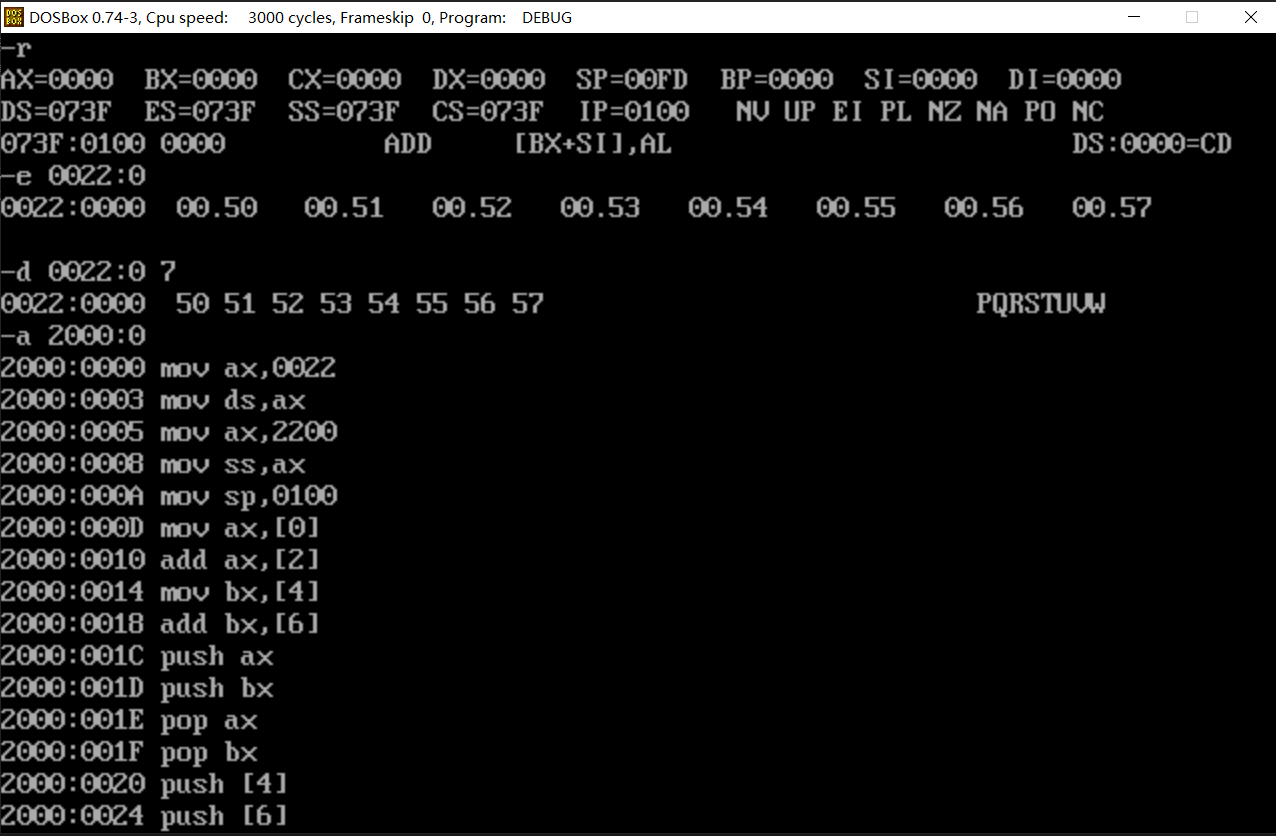

使用e命令修改数据，并查看是否正确写入，并按要求用a命令写入程序指令

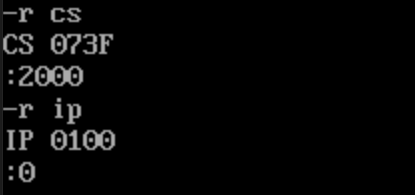

修改CS:IP指向

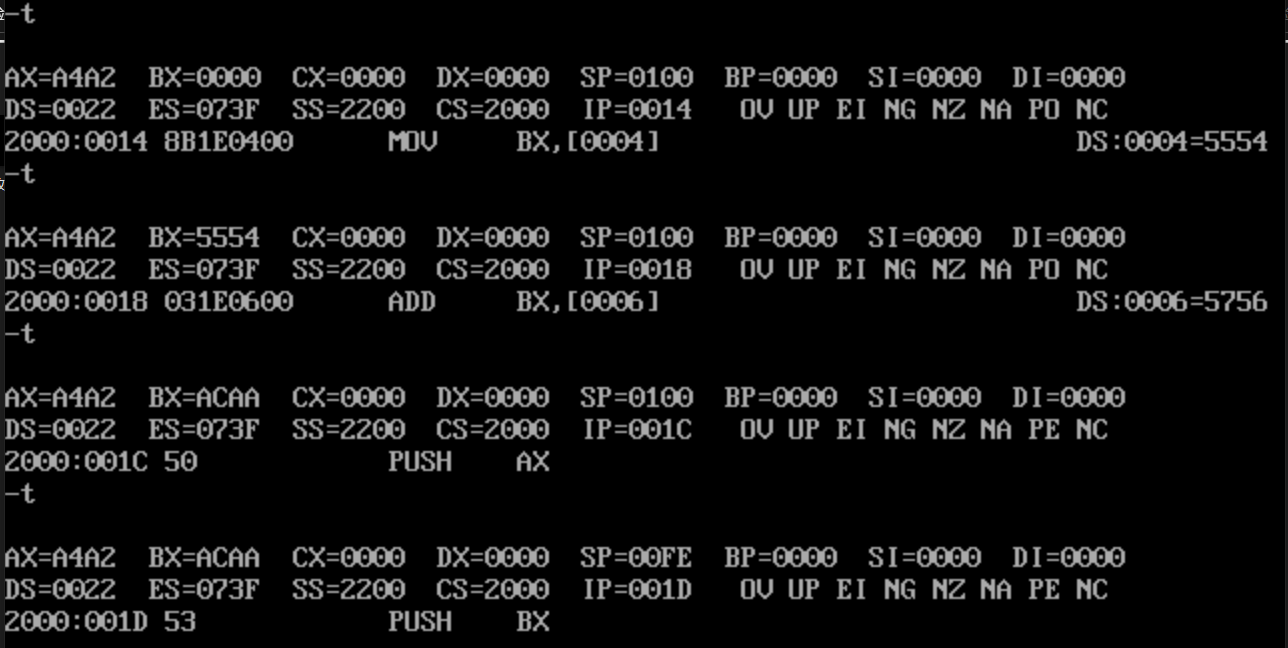

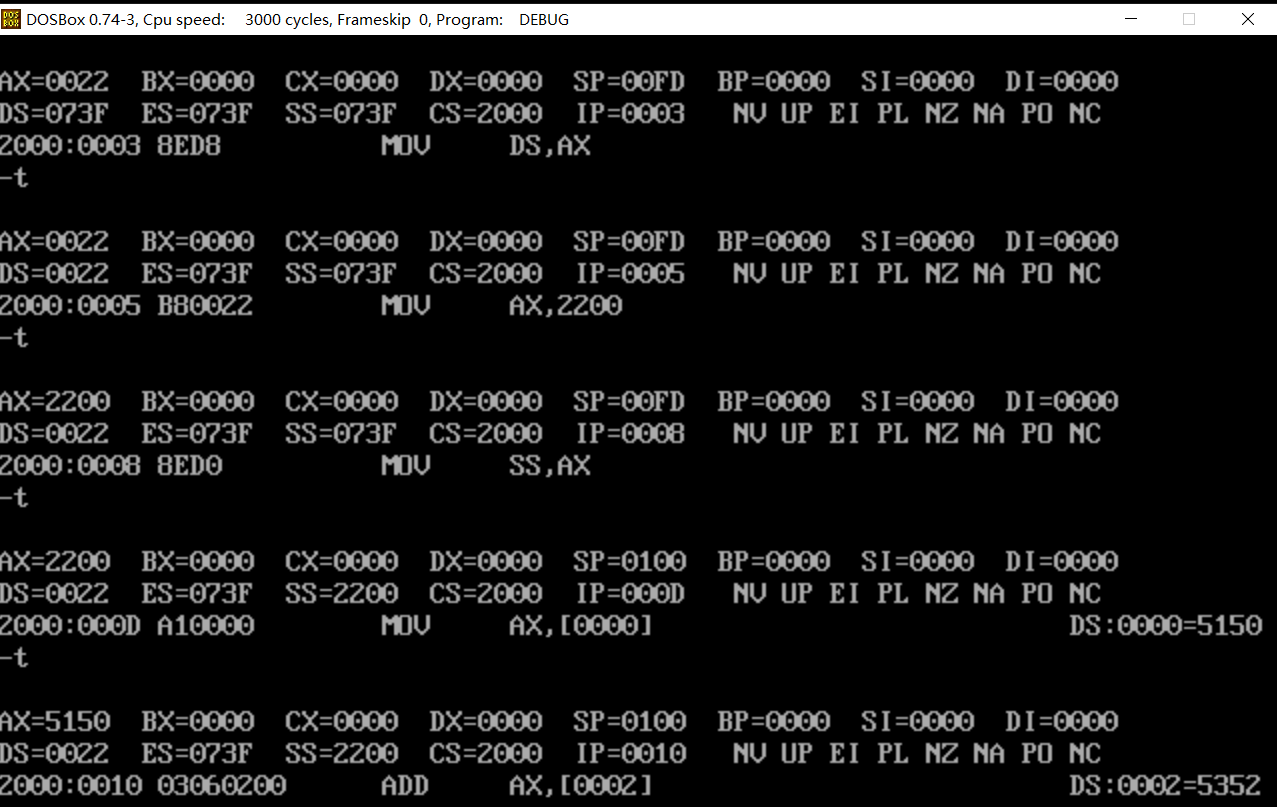

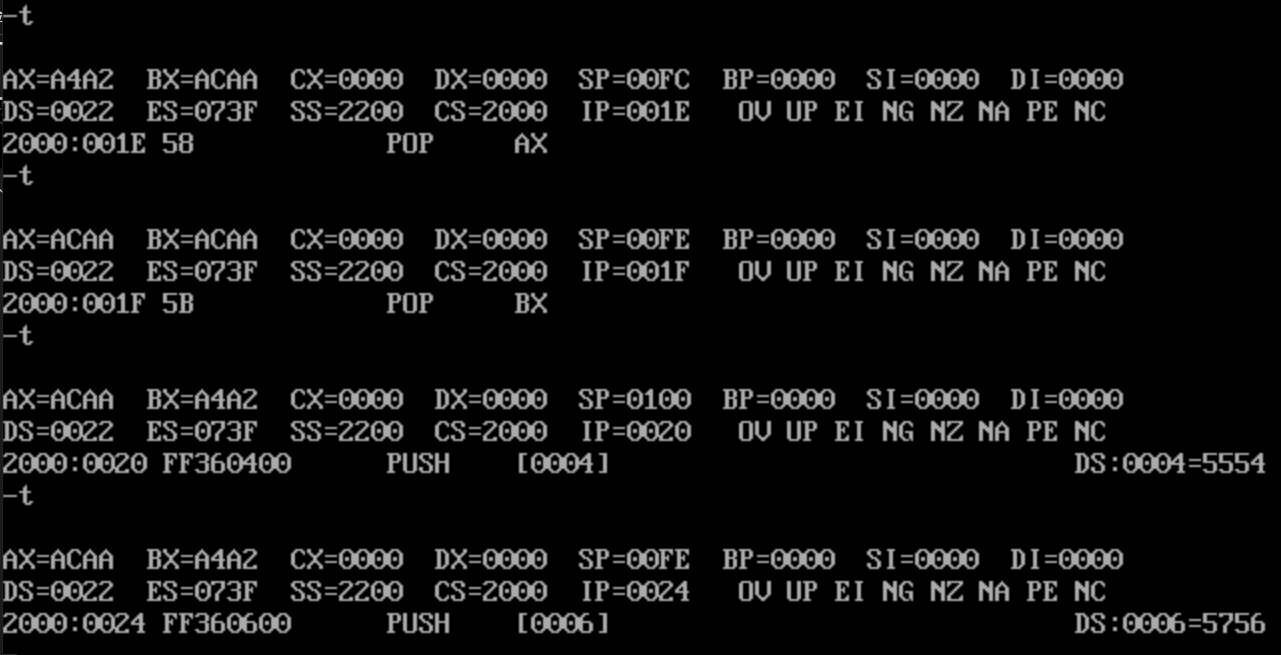

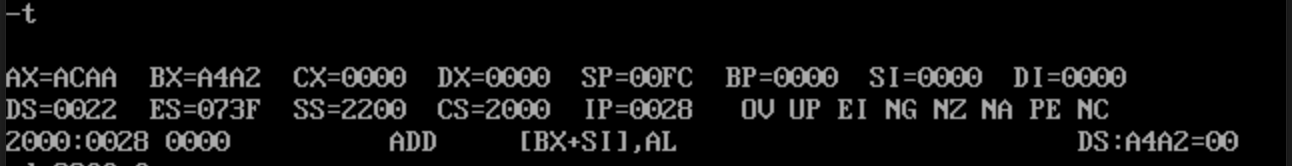

t命令单步调试

最后的栈内结果

实验前填写的结果为：

mov ax,[0]　　　　　　;ax=5150

add ax,[2]　　　　　　;ax=a4a2

mov bx,[4]　　　　　　;bx=5554

add bx,[6]　　　　　　bx=acaa

push ax　　　　　　;sp=00fe;修改的内存单元的地址是00fe,00ff 内容为a2,a4

push bx　　　　　　;sp=oofc;修改的内存单元的地址是00fc,00fd 内容为aa,ac

pop ax　　　　　　;sp=00fe;ax=acaa

pop bx　　　　　　;sp=0100;bx=a4a2

push [4]　　　　　　;sp=00ff;修改的内存单元的地址是00ff 内容为54

push [6]　　　　　　;sp=00fe;修改的内存单元的地址是00fe 内容为56

根据debug中实际调试的结果比较，发现最后两个push操作的结果与实际不符，应该为：

push [4]　　　　　　;sp=00fe;修改的内存单元的地址是00fe,00ff 内容为54,55

push [6]　　　　　　;sp=00fc;修改的内存单元的地址是00fc,00fd 内容为56,57

错误原因：尽管push操作的对象是某一个内存单元不是寄存器，该内存单元只有一个字节，但是8086CPU的入栈和出栈操作都是以字为单位进行的。所以压入的数据为2字节而非1字节。

（2）实验任务2

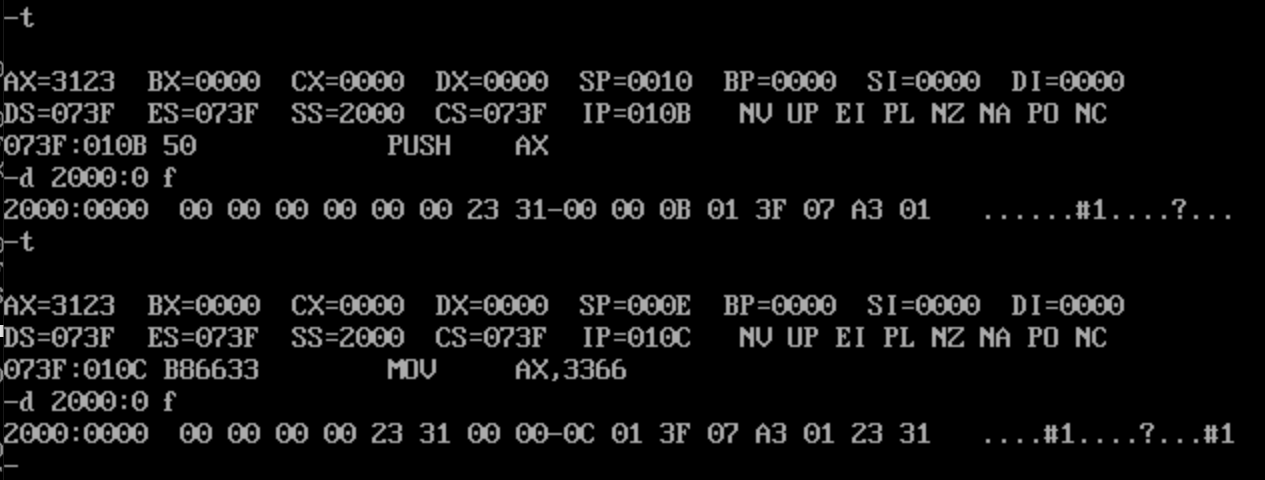

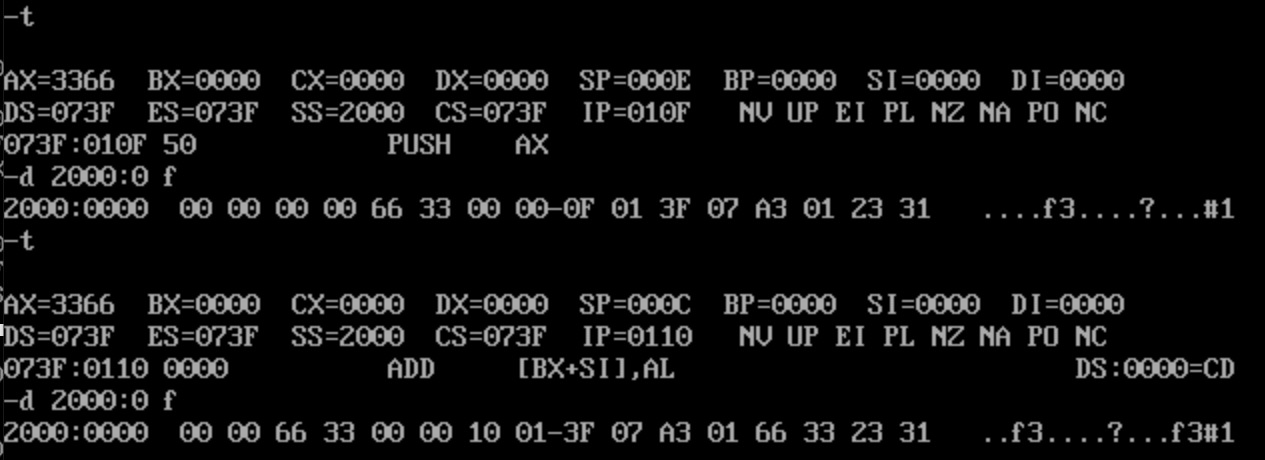

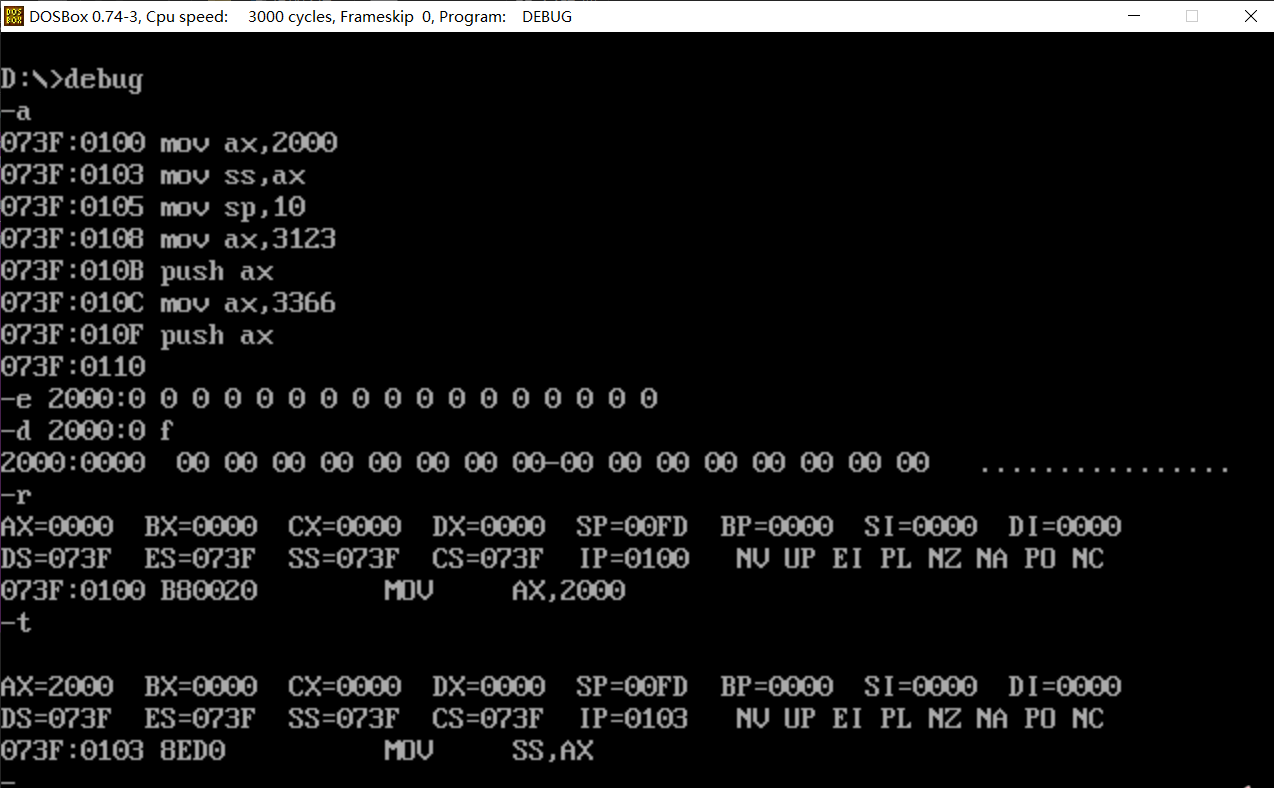

写入程序并用t命令单步调试

说明：（1）第一行汇编指令功能为将数据2000写入寄存器ax中；第二行汇编指令功能为将寄存器ax中的数据写入段寄存器ss中，作为栈内存的栈顶的段地址；第三行汇编指令功能为将数据10写入寄存器sp，该寄存器存放栈顶的偏移地址，意味着该栈占用的空间大小为16字节，SS:SP始终指向栈顶。初始时的栈顶为2000：0，栈底为2000：f

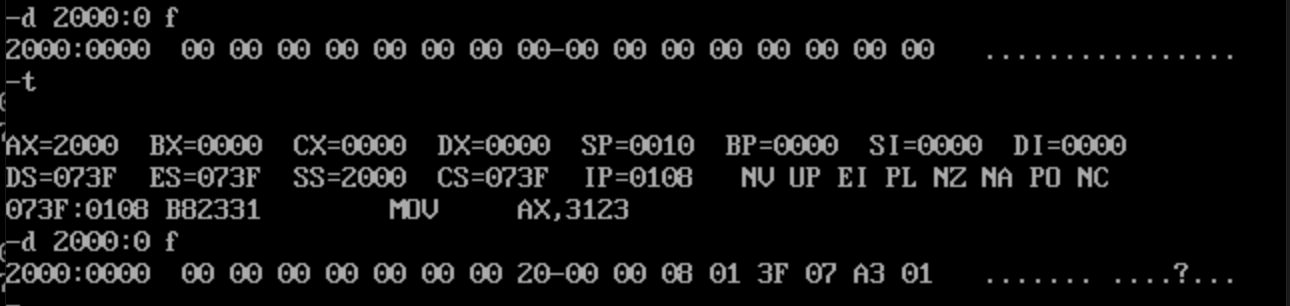

（2）2000:0-2000:f内存空间首次发生变化是在执行mov ss,ax指令时，可以初步推测第11/12字节存储的当前IP寄存器的数据，第13/14字节存储的原来的SS寄存器的数据，第7/8字节有可能存储的是AX寄存器的数据，第15/16字节存储的数据还不能确定。根据网上查阅相关资料推测可能是在初始化时使用的mov ss,ax和mov sp,10指令会使得系统执行中断机制，第15/16字节存储的数据可能是中断机制中的某个寄存器的数据，并且创建一个栈时系统会将部分数据暂时存储在栈中，导致栈内空间在未进行操作时已经写入了数据。



二、实验总结

（1）在当前阶段一个基本的汇编语言使用流程大概为用e命令或a命令向内存中写入数据，用d命令查看是否正确写入，用u命令反汇编查看机器码的含义，用r命令查看和修改寄存器中的数据，用t命令单步调试执行指令。

（2）段地址+偏移地址的概念比较特殊，需要明确寄存器存储的是段地址还是偏移地址。

（3）用t命令执行指令前需要注意CS:IP是否指向了之后需要执行的命令的地址。

（4）对于内存中的只读部分，需要注意是无法修改的，在调试时要尽量避开此范围的内存空间。

（5）8086CPU的入栈和出栈操作都是以字为单位进行的。所以压入的数据为2字节而非1字节。并且要注意8086采用小端存储的方式，小地址存放低位数据。

（6）初始化一个栈时系统会在栈中暂时存放一些数据，包括当前IP寄存器的数据、原来的SS寄存器的数据、AX寄存器的数据、中断机制中的某个寄存器的数据。
