一交换机的转换原理

1. 初始状态
2. MAC地址学习
3. 广播未知数据
4. 接受方回应
5. 交换机实现单播通信

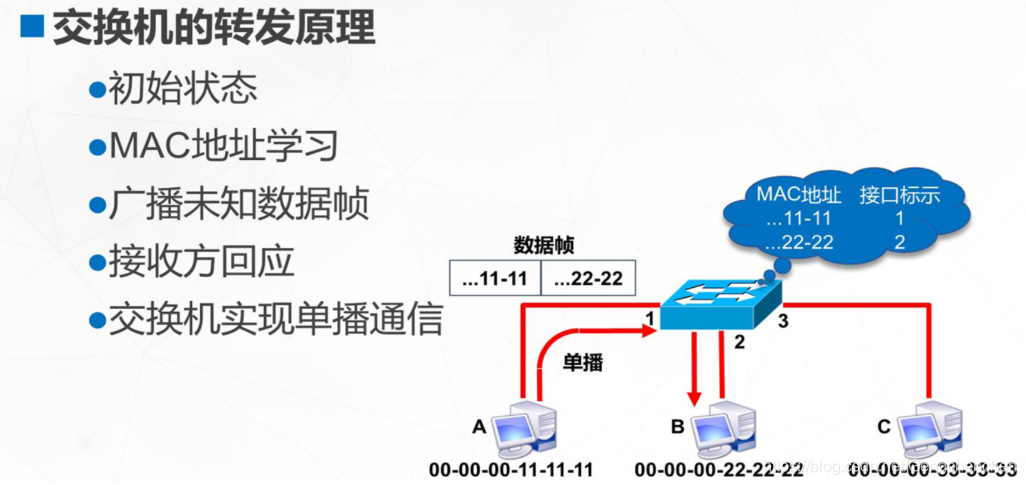

ABC三台主机对应交换机的123端口。A想把数据传送给B，先把源MAC和目标MAC地址打包成数据帧发送到1端口，交换机收到A的信息后，会把A的MAC地址和绑定到1接口端，然后像2和3端口进行广播。c接收到信息后，解封A发来的数据，发现找的不是自己，则直接丢弃数据。B收到2端口发来的信息后，进行拆包，发现是给自己的信息，则会给交换机回应，把自己的mac地址和数据传输给交换机，交换机会把2端口和B的mac地址进行绑定，最后把数据传送给A。A和B实现单播传输。

二：以太网的帧格式

以太网帧格式



前导码（Preamble）包含 8 字节。前 7 字节的值为 0xAA，而最后 1 字节的值为 0xAB。在 DIX 以太网中，前导码被认为是物理层封装的一部分，而不是数据链路层的封装。

目的地址（DA）包含 6 字节。DA 标识了帧的目的站点的 MAC 地址。DA 可以是单播地址（单个目的地）、组播地址目的地DA或广播地址。



源地址∶（SA）包含 6 字节。SA 标识了发送帧的站点的 MAC 地址。SA 一定是单播地址（即第 8 位是 0）。类型域包含 2 字节，用来标识上层协议的类型，如!    0800H 表示 IP 协议。



数据域包含 46～1500 字节。数据域封装了通过以太网传输的高层协议信息。由于 CSMA/CD算法的限制，以太网帧不能小于某个最小长度。高层协议要确保这个域至少包含 46 字节。如果实际数据不足 46 字节，则高层协议必须执行某些（未指定）填充算法。数据域长度的上限是任意的，但已经被设置为 1500 字节。





帧校验序列（FCS）包含 4 字节。FCS 是从 DA 开始到数据域结束这部分的校验和。 校验和的算法是 32 位的 CRC（Cyclic Redundancy Check，循环冗余校验法）。



三．计算机的基础命令

用户视图模式<Huawei>切换至系统视图模式【Huawei <Huawei>system-view

1、历史命令查询

[Huawei] display history-command

2、配置主机名<Huawei> system-View [Huawei ] sysname Router1

3、状态信息查询

查看VRP版本

<Huawei>display version <Huawei>display users   ####查看用户终端信息

4、进入接口模式并查看信息<Huawei>syS

[Huawei]int e0/0/1

【Huawei-GigabitEthernet0/0/1】dis this####查看当前视图下的配置信息

5、配置文件管理命令

非#查看设备保存的信息

[Huawei]display saved-confiquration

###查看设备当前配置的信息

[Huawei]display current-configuration ##擦除存储设备中的配置文件（初始化）<Huawei>reset saved-configuration

非比较当前配置信息与存储设备中的保存文件是否一致

<Huawei>compare confiquration

6、关闭华为的信息提示中心[Hluawei]undo info-center enable 或者

<Huawei>undo terminal monitor

7、永不超时

[Huawei]user-interface console 0 [Huawei-ui-console0]idle-timeout 0 0

8、配置双工及速率命令<Huawei>sys [Huawei]int g0/0/1 4关闭自动协商

[SW1-Ethernet0/0/1]undo negotiation auto

若##调至速率100M

[SWl-Ethernet0/0/1]speed 100 [SW1-Ethernet0/0/1]duplex full

###调至全双工模式， 解释∶full∶Full-Duplex（全双工模式）

half∶Half-Duplex（半双工模式）

9、保存配置<Huawel>save

10、设置远程登录密码

#0是初始值，4是结束值。表示可同时打开5个会话进入交换机去配置命令

[Huawei]user-interface vty 0 4

[Huawei-ui-vty0-4]authentication-mode password

[Huawei-ui-vty0-4]set authentication password simple 222 [Huawei-ui-vty0-4]user privilege level 3 [Huawei-ui-vty0-4]dis this
