HCIA回顾—6 IPv4，ICMP

HCIA回顾—6 IPv4，ICMP

学习链接：

华为人才在线

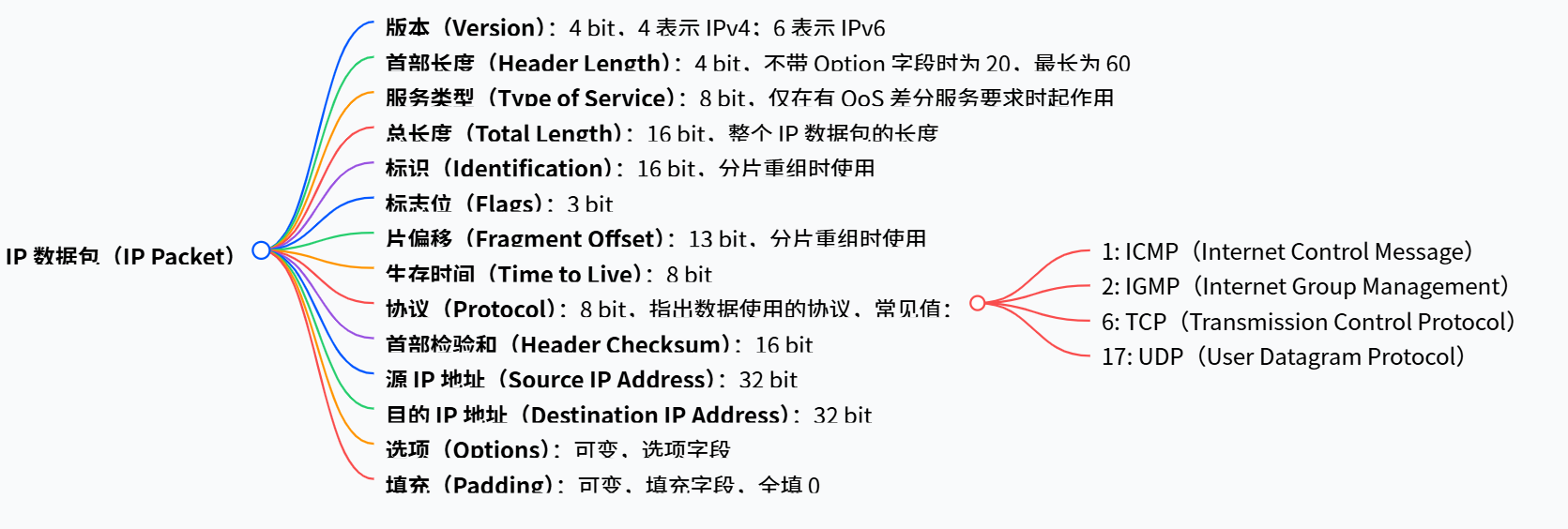

IPv4报文

字段解释：

数据包分片

·Identification：16bit，发送主机赋予的标识，分片重组时会用到该字段。

·Flags:3 bit，标志位。

·保留段位：0，保留。

·不分段位：1，表示“不能分片”；0，表示“能分片”。

·更多段位：1，表示“后面还有分片”；0，表示“最后一个数据片”。

·FragmentOffset：13bit，片偏移，分片重组时会用到该字段。指出较长的分组在分片后，该片在原分组中的相对位置，与更多段位组合，帮助接收方组合分段的报文。

TTL生存时间：经过一台路由器减1，可一定程度上防环。

ICMP

ICMP协议用来在网络设备间传递各种差错和控制信息，对于收集各种网络信息、诊断和排除各种网络故障等方面起着至关重要的作用。

ICMP工作原理

通过ICMP报文进行判断，具体查看如下

重定向为寻找最优路由，差错检测为测试网络可达性,错误报告为定位故障节点（tracert）。
