HCIA-ospf基本配置

实验拓扑：

实验命令：

基础接口配置命令略。

AR1关键配置：

ospf 1
area 0
net 10.0.12.0 0.0.0.24
net 10.0.13.0 0.0.0.24
net 1.1.1.1 0.0.0.0
int g0/0/0
ospf au md5 1 c hcia
default-route-advertise always
int g0/0/0
ospf cost 100

AR2:

ospf 1
area 0
net 10.0.12.0 0.0.0.24
net 10.0.23.0 0.0.0.24
net 2.2.2.2 0.0.0.0
int g0/0/0
ospf au md5 1 c hcia

AR3：

ospf 1
area 0
net 10.0.13.0 0.0.0.24
net 10.0.23.0 0.0.0.24
net 3.3.3.3 0.0.0.0

实验结果：

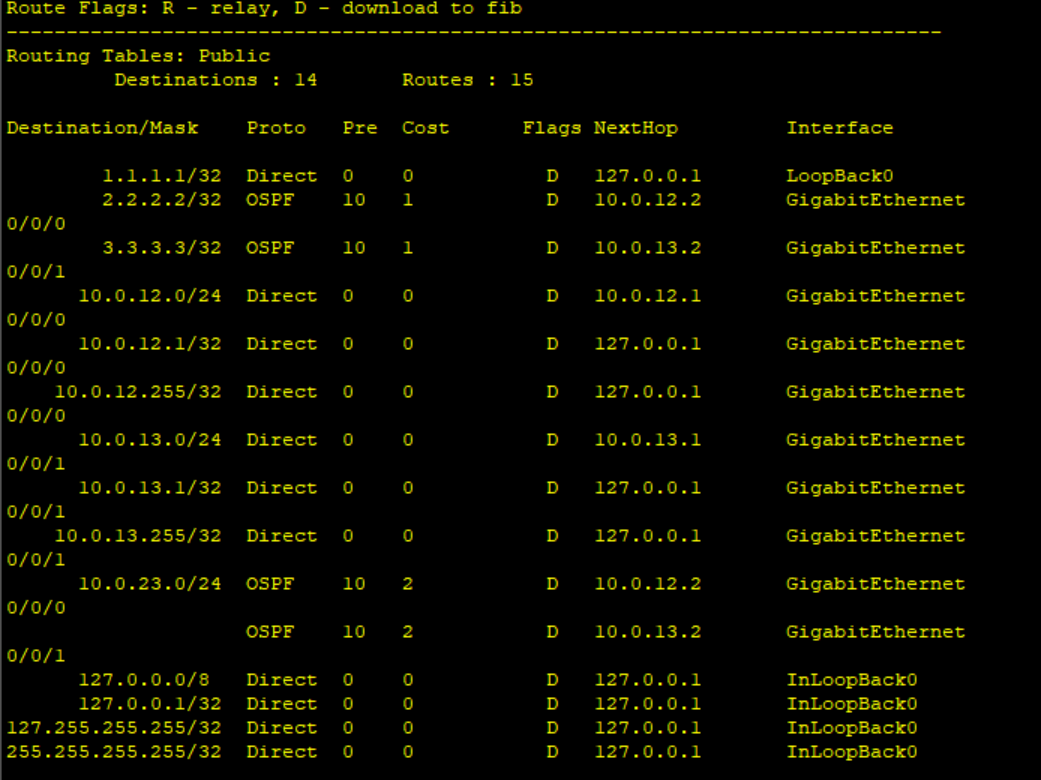

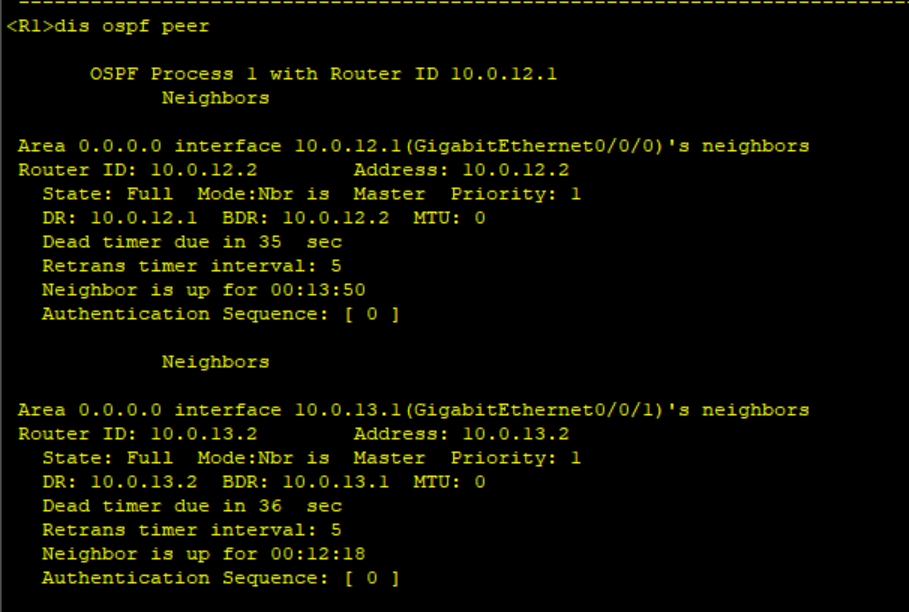

查OSPF三表（以R1为例子）：

查AR1和AR2之间的OSPF认证：

R2未同步OSPF认证前：

R2同步OSPF认证后：

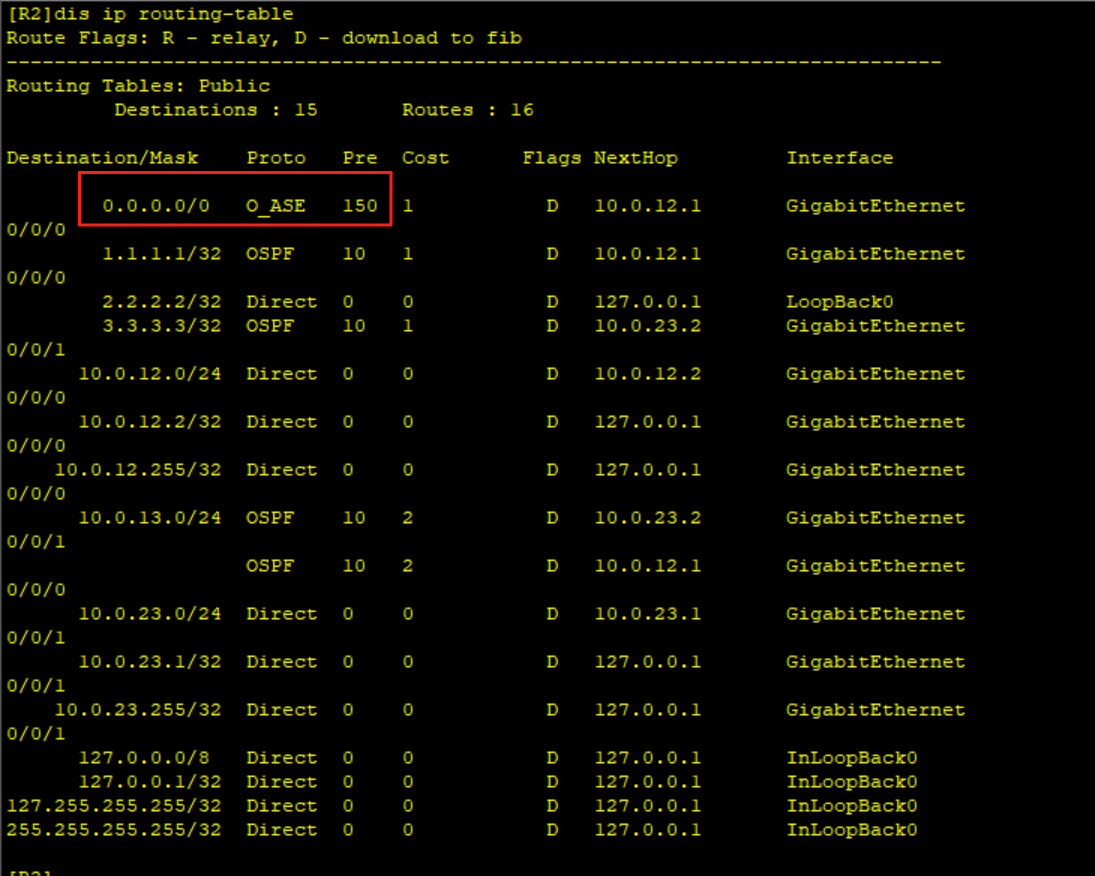

R2上看指向R1的默认路由：

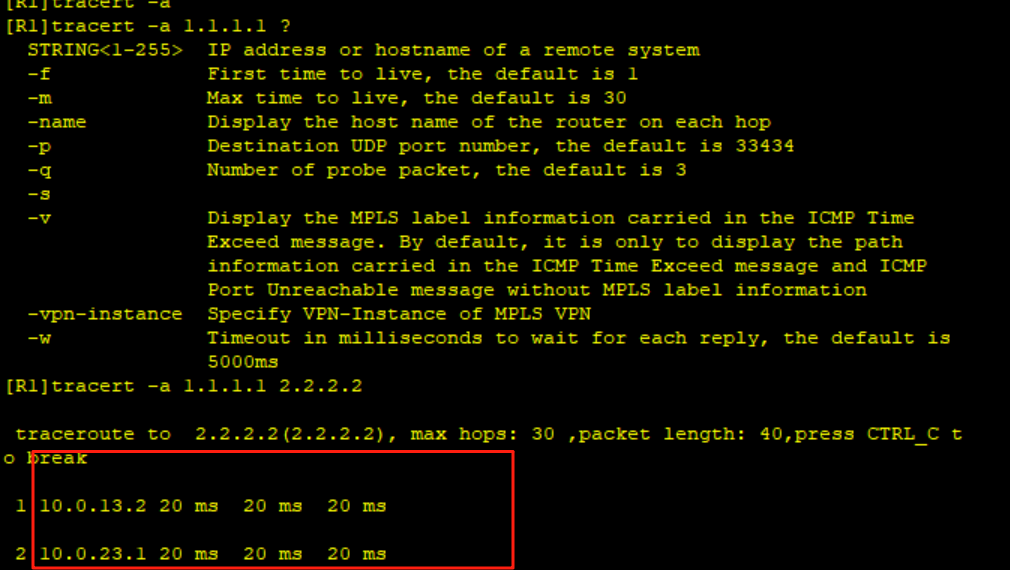

通过修改COST值让R1经过R3访问R2：

模拟链路down：

单链路down掉，对OSPF对影响有：
1，邻居（邻接）关系断开。
2，LSA洪泛，SPF的重新计算。
3，对网络业务的影响。
4，DR，BDR角色的影响。
