HCIA-以太网聚合实验

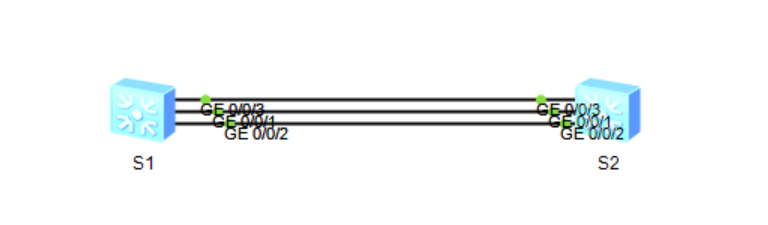

实验拓扑：

实验配置：

手工模式：

SW1：

interface Eth-Trunk 1

mode manual load-balance

interface g0/0/1

eth-trunk 1

interface Eth-Trunk 1

trunkport g 0/0/2 to 0/0/3

SW2:

interface Eth-Trunk 1

mode manual load-balance

trunkport g 0/0/1 to 0/0/3

lacp模式：

SW1:

interface Eth-Trunk 1

undo trunkport g 0/0/1 to 0/0/3

mode lacp

trunkport g 0/0/1 to 0/0/3

q

lacp pri 100

interface Eth-Trunk 1

max active-linknumber 2

least active-linknumber 2

lacp pri 40000

lacp preempt enable(设置完优先级后再开启，不然无法生效)

SW2:

interface Eth-Trunk 1

undo trunkport g 0/0/1 to 0/0/3

mode lacp

trunkport g 0/0/1 to 0/0/3

max active-linknumber 2

least active-linknumber 2

lacp pri 40000

lacp preempt enable

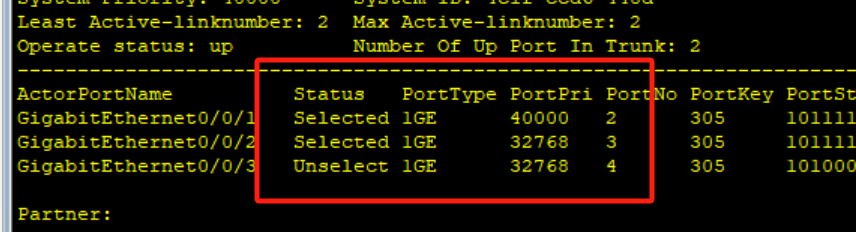

模拟链路断掉：

int g0/0/3

shutdown

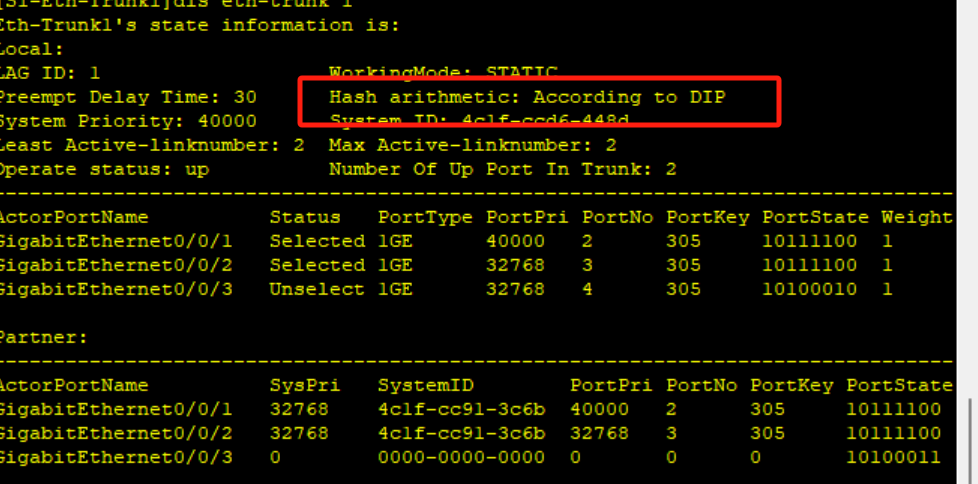

修改负载分担模式：

interface Eth-Trunk 1

load-balance dst-ip

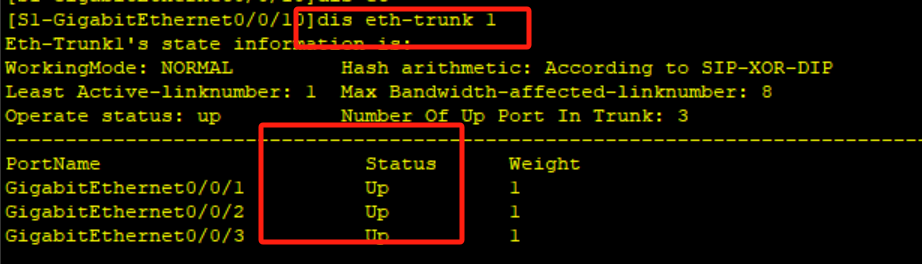

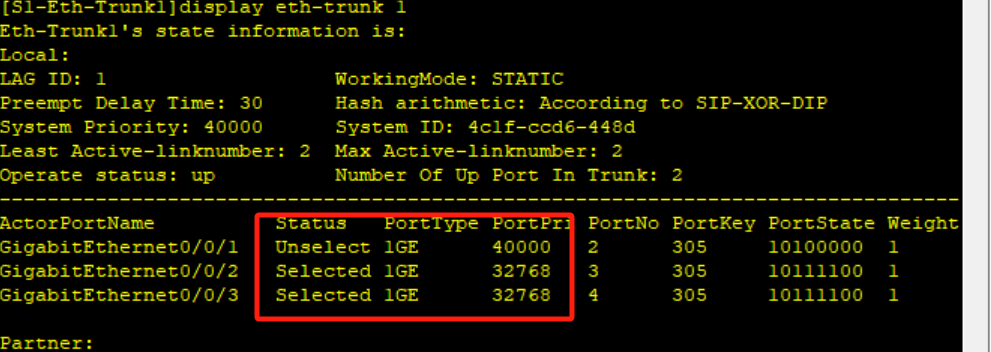

实验结果验证：
