H3C 防火墙安全策略不通排查案例

背景

PC_2 IP: 192.168.1.2/24 GateWay: 192.168.1.1
PC_3 IP: 192.168.2.2/24 GateWay: 192.168.2.1

H3C 防火墙：
G1/0/2 IP 192.168.1.1
G1/0/3 IP 192.168.2.1

配置防火墙接口IP

sy

interface GigabitEthernet1/0/3
port link-mode route
ip address 192.168.2.1 255.255.255.0

interface GigabitEthernet1/0/2
port link-mode route
ip address 192.168.1.1 255.255.255.0

问题与排查

问题： PC_2 无法 ping 通 PC_3

排查方式：
在防火墙上新建ACL，匹配不通数据流，定义一个acl，以便于更直观的观察到异常数据流。

sy

# 创建一个编号为 3333 的高级 ACL
acl advanced 3333

# 允许 192.168.1.2 与 192.168.2.2 之间的所有 IP 协议通信。
rule 0 permit ip source 192.168.1.2 0 destination 192.168.2.2 0
// 规则编号：0 表示此规则的优先级（数值越小优先级越高）。
// 动作：permit 表示允许匹配的流量通过。
// 协议：ip 表示匹配所有 IP 协议（如 TCP、UDP、ICMP）。
// 源地址：192.168.1.2 0
//     0 为通配符掩码（反掩码），表示精确匹配该 IP（等同于 0.0.0.0）。
//     仅匹配来自 192.168.1.2 的流量。
// 目的地址：192.168.2.2 0
//     同样精确匹配，仅允许发往 192.168.2.2 的流量。

quit

使用debug命令收集信息并进一步分析

# 注意，这里要退出系统模式，即要显示 <H3C>

# 启用安全策略包过滤的调试功能，针对指定的ACL（访问控制列表）编号3333；记录所有匹配 ACL 3333 的数据包处理过程，包括允许或拒绝的情况。
debugging security-policy packet ip acl 3333

# 启用自适应安全防护（ASP）的调试功能，针对指定的ACL编号3333。记录其所有的数据包的状态检测处理过程，包括连接状态的变化。
debugging aspf packet acl 3333

# 开启终端监控模式，将调试信息输出到当前终端，便于实时查看。
terminal monitor

# 启用终端调试信息输出。允许终端显示详细的调试信息。结合terminal monitor使用，实时查看调试信息。
terminal debugging

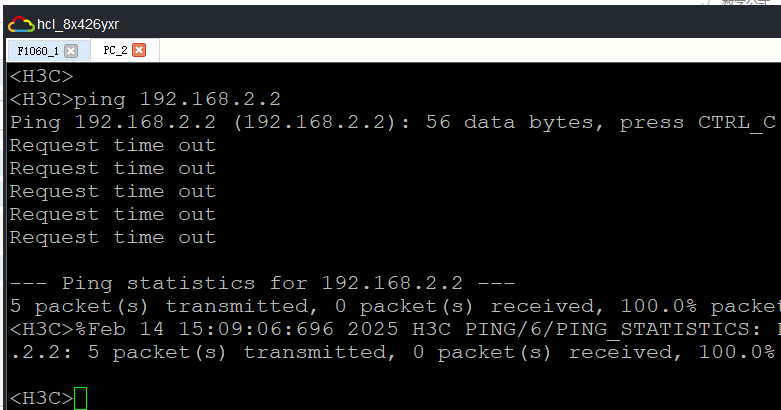

使用 PC_2 对 PC_3 进行 ping 操作

查看防火墙终端上的 debug 信息

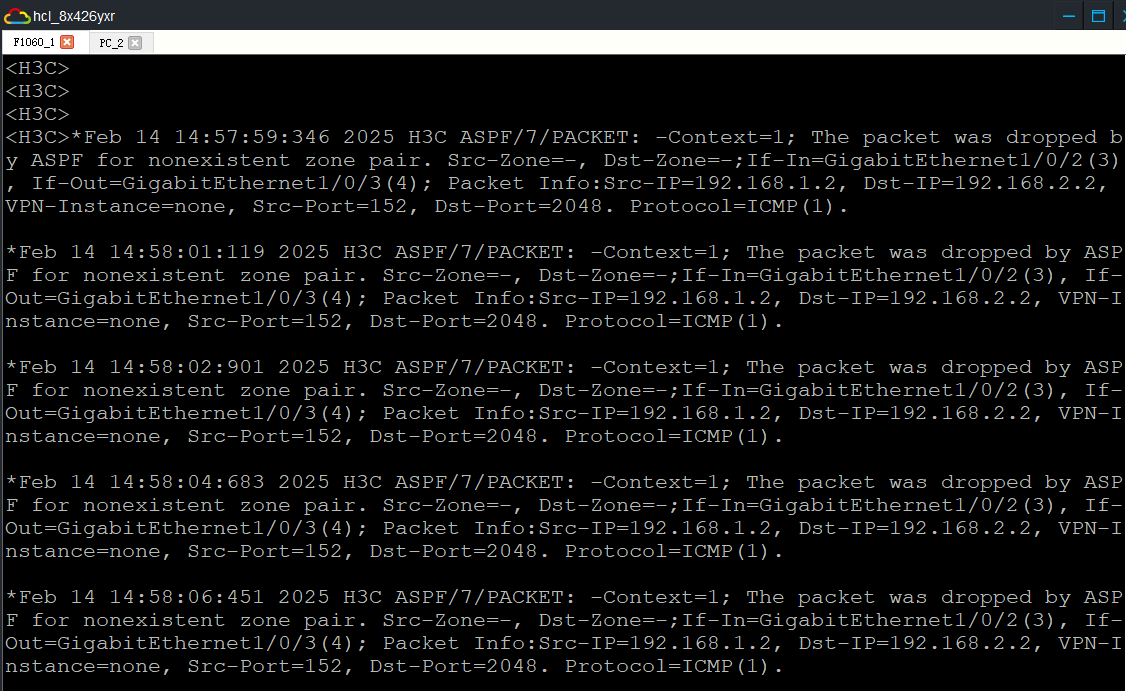

可以由debug信息看出来流量的源、目安全域均未空，说明源、目接口都没有加入安全域。通过debug 信息If-In=GigabitEthernet1/0/2(3), If-Out=GigabitEthernet1/0/3(4)可以确认流量的进、出接口。in代表的是流量入接口g1/0/2，out代表的是流量出接口g1/0/3。

将两个接口加入对应安全域再来测试

sy

# 将物理接口 GigabitEthernet 1/0/2 导入到当前安全区域（即 Trust 区域）。
security-zone name Trust
import interface GigabitEthernet 1/0/2

# 将物理接口 GigabitEthernet 1/0/3 导入到当前安全区域（即 Untrust 区域）。
security-zone name Untrust
import interface GigabitEthernet 1/0/3

# 保存
save force

使用 PC_2 对 PC_3 进行 ping 操作, 再次查看日志

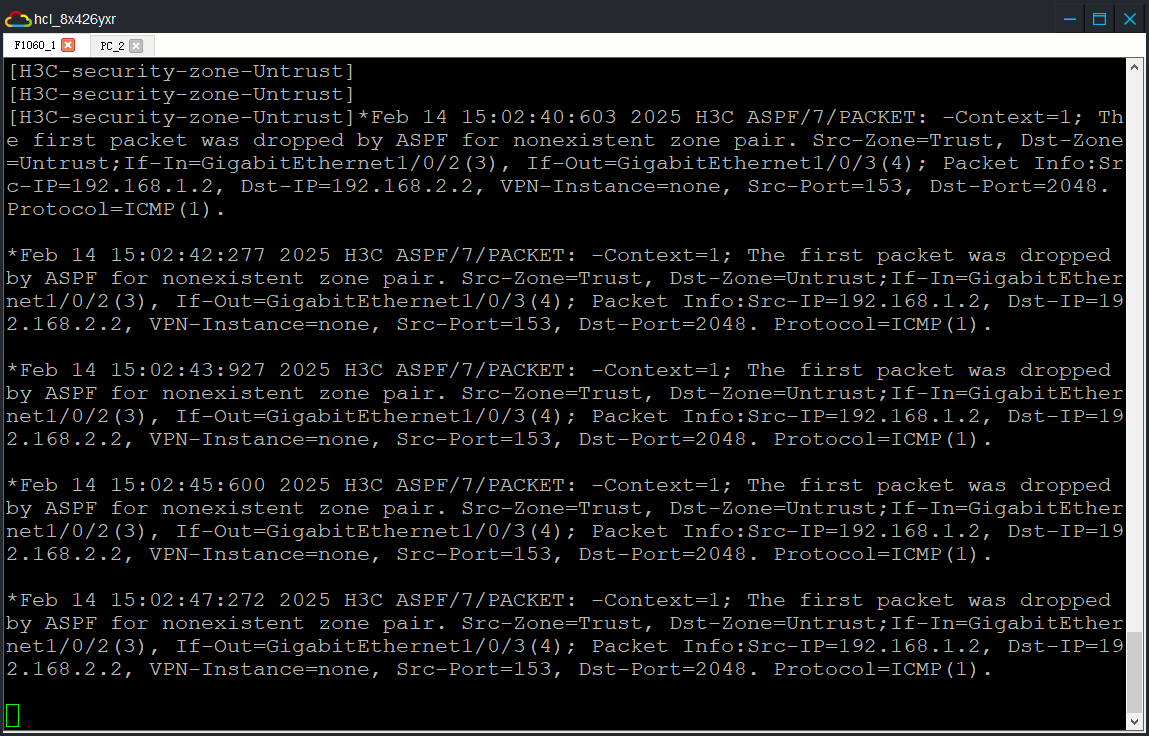

从以上信息看到没有任何的安全策略规则能放行源地址是 192.168.1.2、目的地址是192.168.2.2，源安全域是Trust，目的安全域是Untrust的流量。

增加安全策略

# 进入IP安全策略视图
security-policy ip

# 创建一条编号为1的安全策略规则，并命名为 trust-untrust。
rule 1 name trust-untrust

# 设置该规则的动作动作为 pass（允许）。
action pass

# 指定该规则的源安全区域为 Trust。
source-zone trust

# 指定该规则的目的安全区域为 Untrust。
destination-zone untrust

# 保存并退出
save force
quit

检查

PC_2 已成功 ping 通 PC_3

取消防火墙 debug，和 3333 acl

# 退出系统模式，即要显示 <H3C>
undo terminal debugging
undo terminal monitor

sy
undo acl number 3333
save force
