H3C 三层交换机划分VLAN并让VLAN不相通

需求

一台 H3C 三层交换机，需要将 PC2 和 PC3 划分到一个vlan，将 PC4 和 PC5 划分到另外一个 vlan，并且让2个vlan不相通

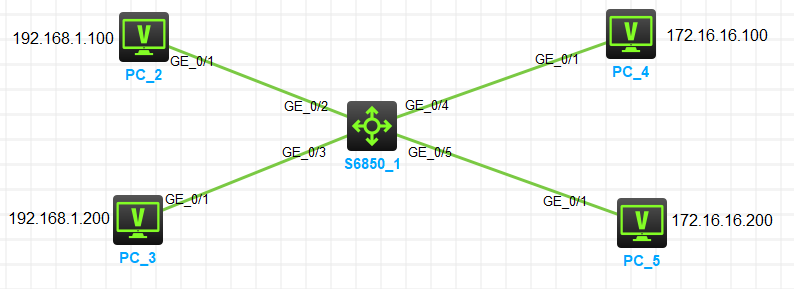

给 PC 配置IP地址和连线

PC 的IP地址如下，连线按上面的图片
PC_2: 192.168.1.100/24
PC_3: 192.168.1.200/24
PC_4: 172.16.16.100/24
PC_5: 172.16.16.200/24

配置三层交换机 S6850_1

# 进入系统视图
system-view

# 创建VLAN
vlan 10
vlan 20

# 配置接口模式
# PC2端口
interface GigabitEthernet 1/0/2

# 设置为Access模式
 port link-type access

# 加入VLAN10
 port access vlan 10
exit

interface GigabitEthernet 1/0/3
 port link-type access
 port access vlan 10
exit

interface GigabitEthernet 1/0/4
 port link-type access
 port access vlan 20
exit

interface GigabitEthernet 1/0/5
 port link-type access
 port access vlan 20
exit

# 保存配置
save force

验证命令

# 查看VLAN信息
display vlan

# 检查端口绑定状态
display vlan 10
display vlan 20

# 查看VLAN接口IP
display ip interface brief

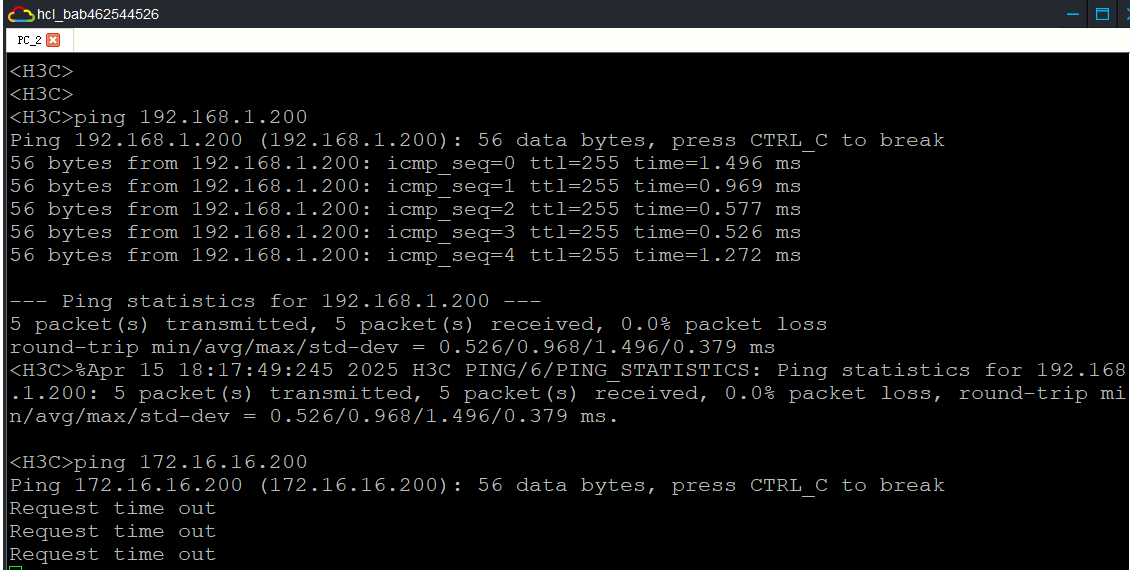

测试
