H3C 交换机配置不同 vlan 互相访问

背景

需求：

1. PC_1 和 PC_2 在一个网段 192.168.1.0/24
2. PC_3 和 PC_4 在一个网段 192.168.2.0/24
3. 两个网段能相互访问 (PC_1，PC_2)与 (PC_3 和 PC_4)能相互ping通

实验环境：H3C Cloud Lab ，版本：HCL_v5.10.3
三层交换机型号: H3C S6850

配置

PC 配置如下:

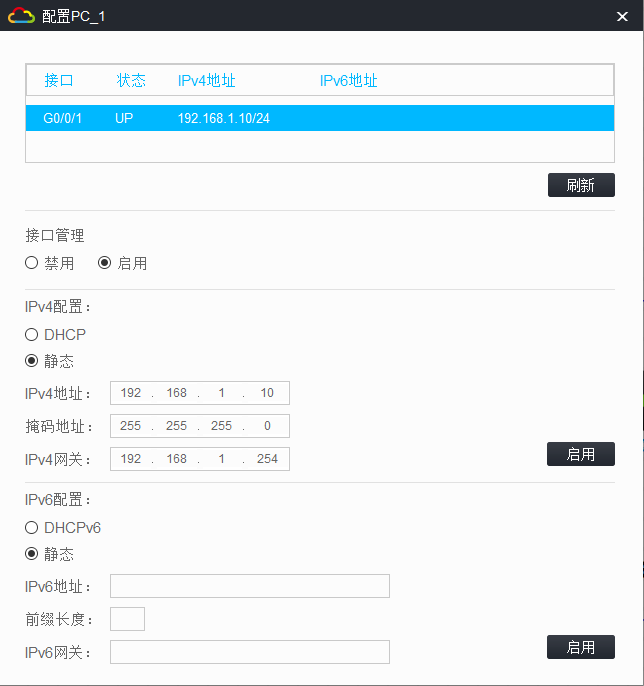

• PC_1的主要配置如下 192.168.1.10/24，网关：192.168.1.254
• PC_2的主要配置如下 192.168.1.20/24，网关：192.168.1.254
• PC_3的主要配置如下 192.168.2.10/24，网关：192.168.2.254
• PC_4的主要配置如下 192.168.2.20/24，网关：192.168.2.254

二层交换机

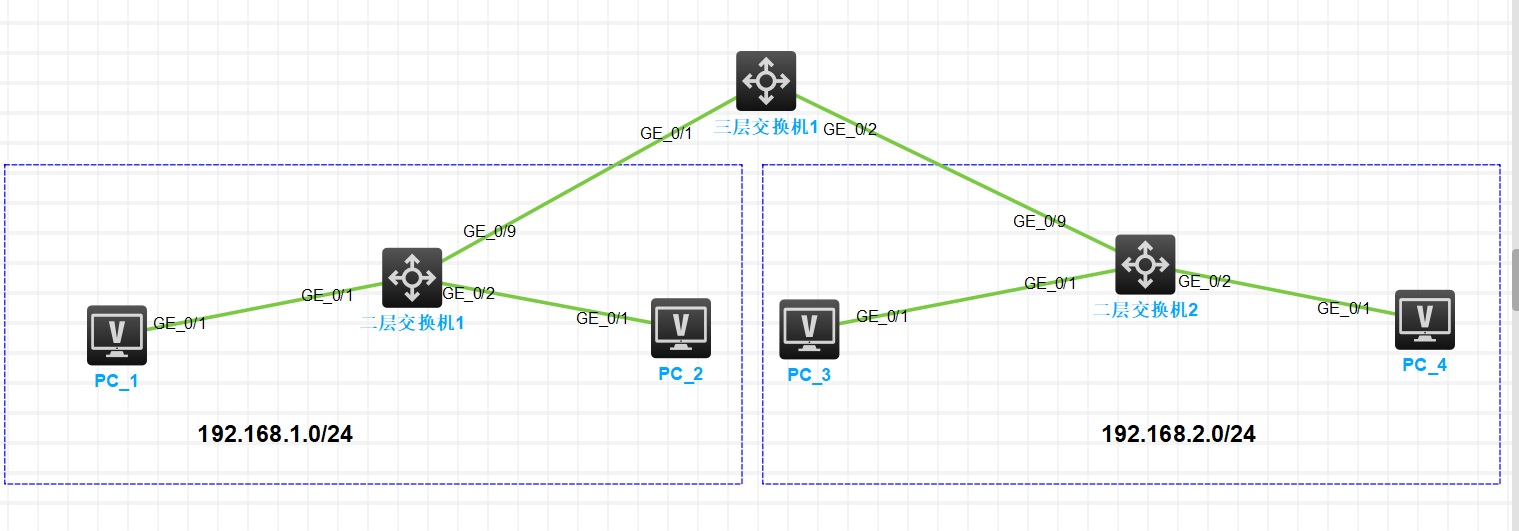

2台二层交换机无需配置，按照上方图片进行连线和开启即可

三层交换机配置

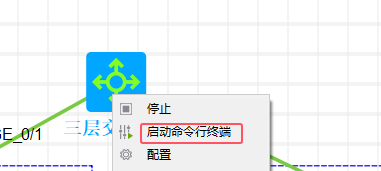

鼠标右键三层交换机，"启动命令行终端"

# 进入系统视图
sy

# 查看所有接口的状态和编号
dis int brief

# 创建了一个VLAN ID为10的虚拟局域网
vlan 10

# 进入 g1/0/1
int g1/0/1

# 将接口g1/0/1配置为Access模式。Access模式的接口通常用于连接终端设备（如PC、打印机等），并且只能属于一个VLAN。
port link-type access

# 将接口g1/0/1的默认VLAN设置为VLAN 10。这意味着所有通过这个接口传输的数据帧都将属于VLAN 10。
port access vlan 10

# 进入VLAN 10的接口配置模式。
int vlan 10

# 给指定的VLAN接口分配一个IP地址和子网掩码。
ip add 192.168.1.254 255.255.255.0

# 保存
save

# 以同样的方式创建 vlan 20 并给接口分配ip地址和掩码
vlan 20
int g1/0/2
port link-type access
port access vlan 20
int vlan 20
ip add 192.168.2.254 255.255.255.0
save

# 查看路由表
display ip routing-table

• 二层交换机1 与 三层交换机1 的 g1/0/1 相连
• 二层交换机2 与 三层交换机1 的 g1/0/2 相连

测试

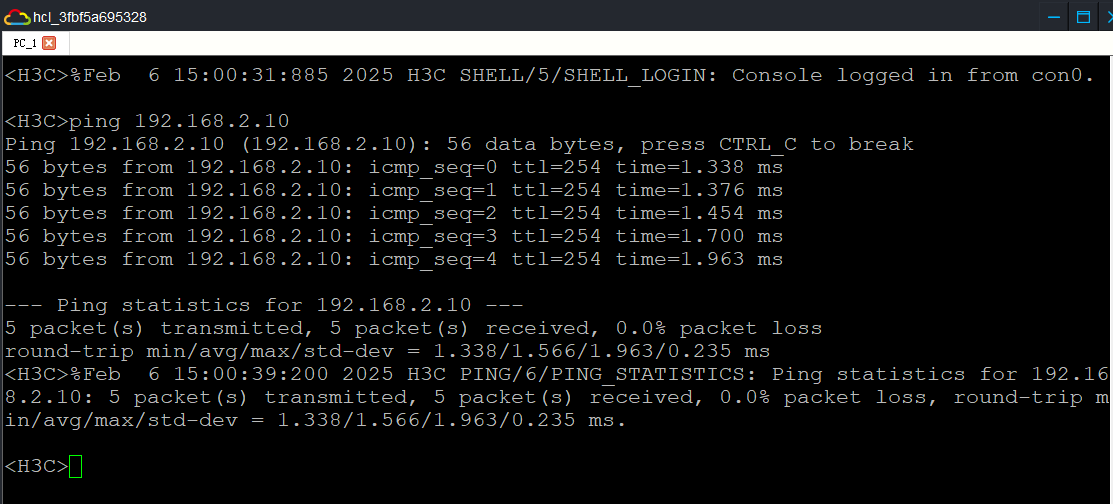

PC_1 ping PC_3，成功

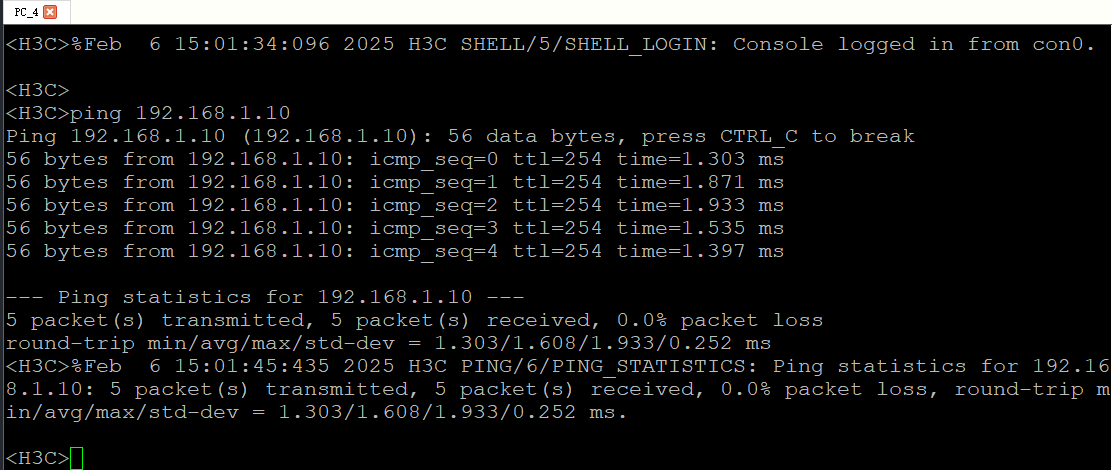

PC_4 ping PC_1，成功

原因

不同VLAN的网段能够直接互通，是因为三层交换机默认启用了路由功能。
