实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

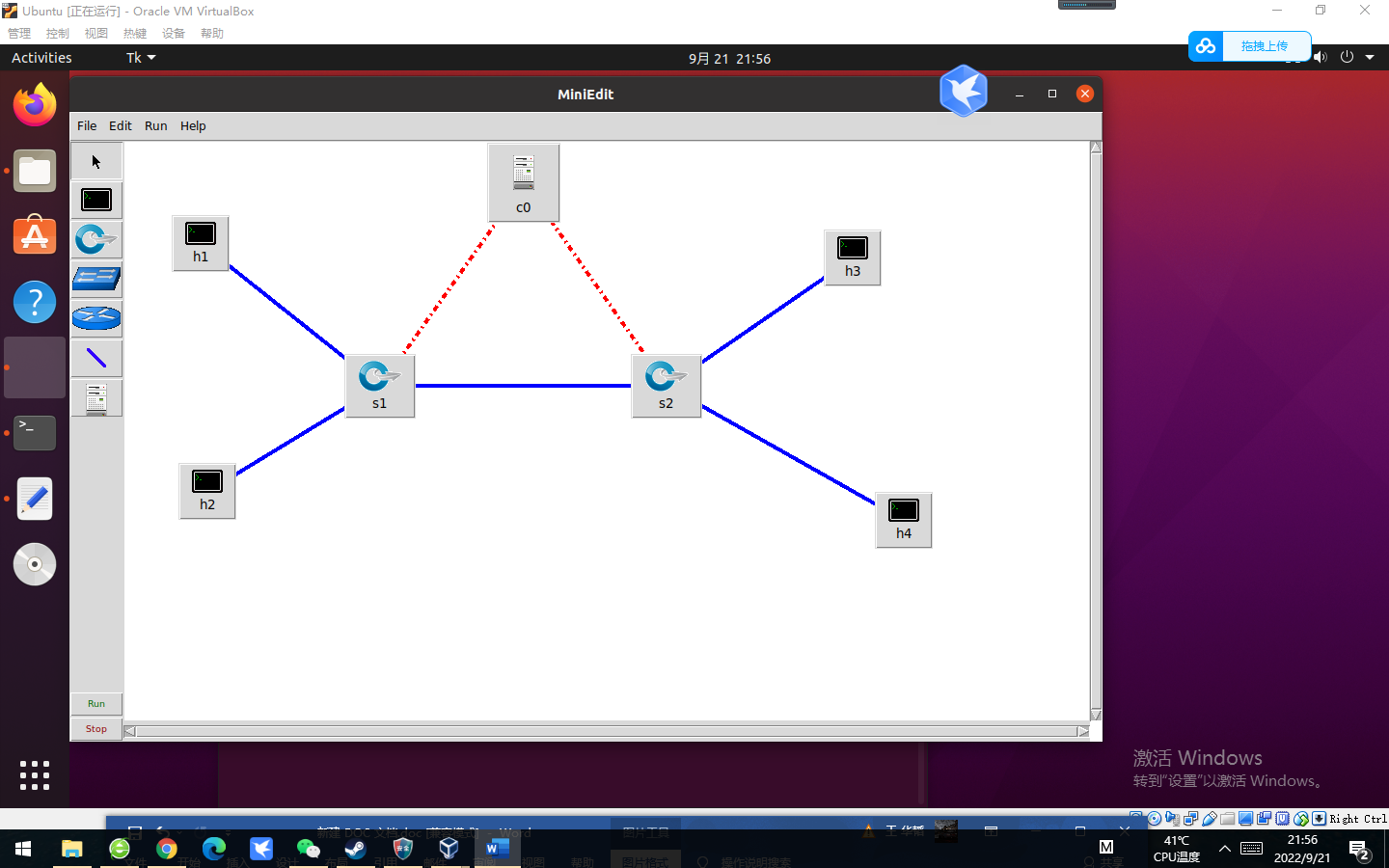

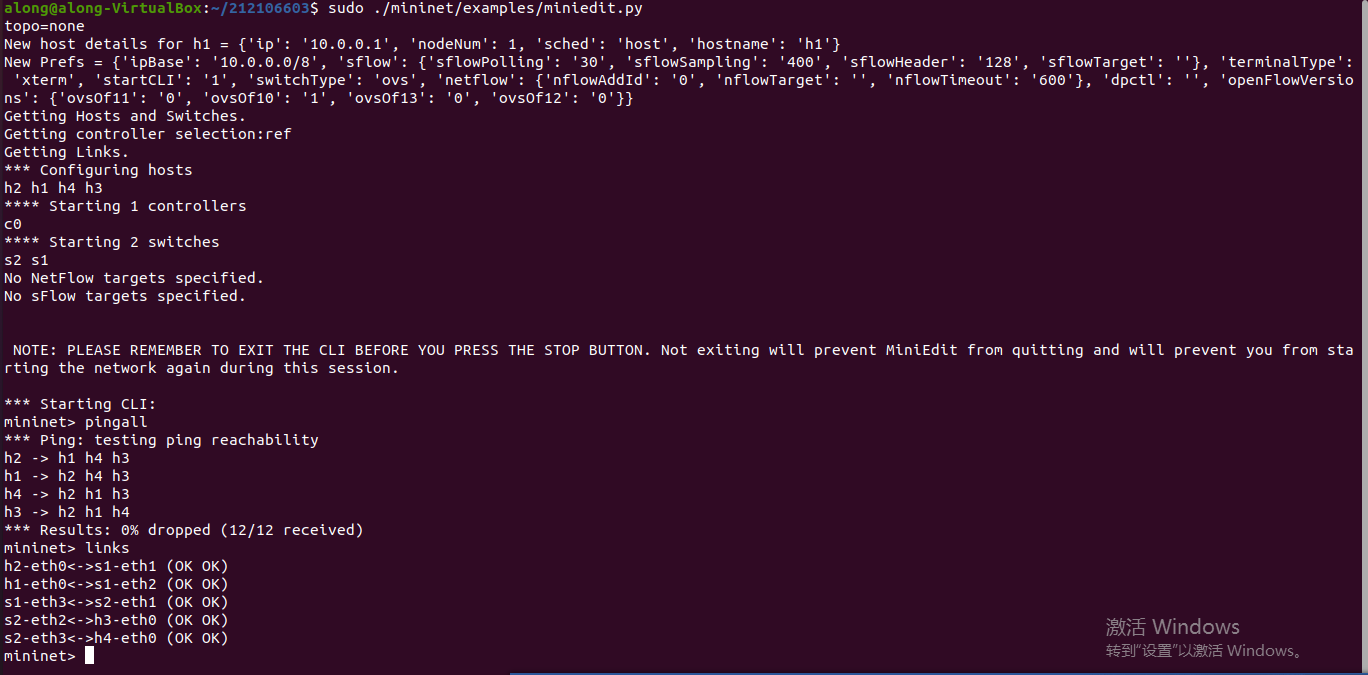

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

  2.使用Mininet的命令行生成如下拓扑：

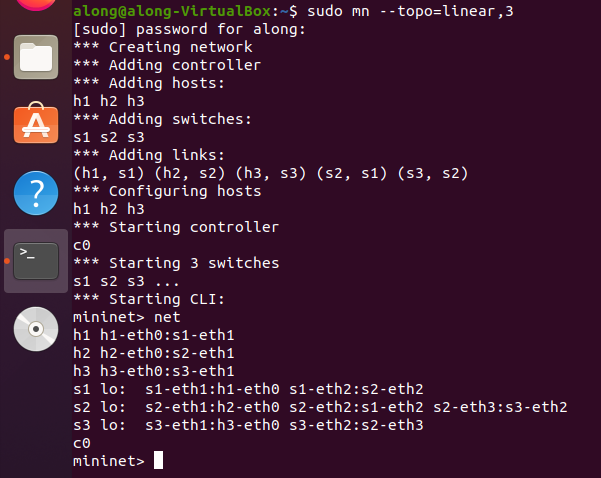

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

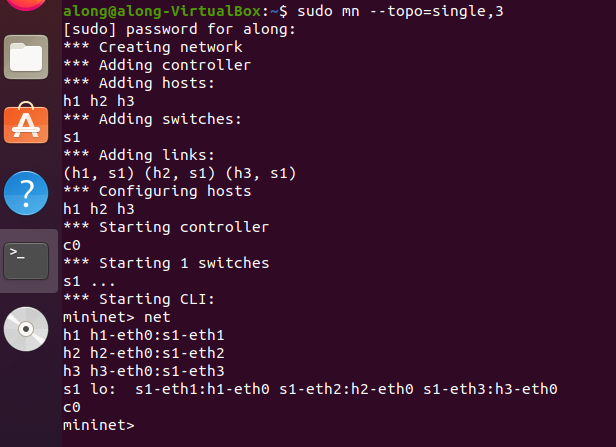

b) 3台主机，每个主机都连接到同1台交换机上。

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

4.编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

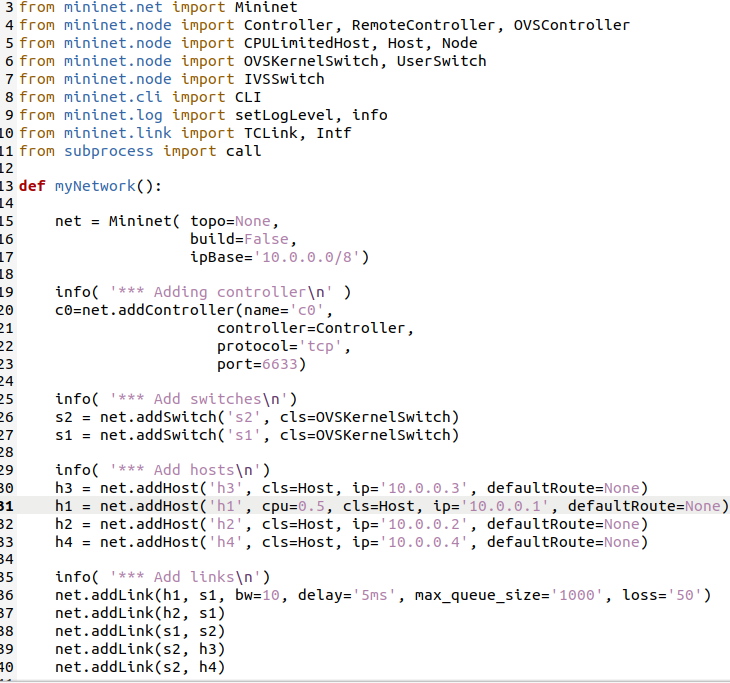

修改过的代码

（二）进阶要求

212106603_fattree.py代码

#!/usr/bin/python

"""Custom topology example

Adding the 'topos' dict with a key/value pair to generate our newly defined

topology enables one to pass in '--topo=mytopo' from the command line.

"""



from mininet.topo import Topo

from mininet.net import Mininet

from mininet.node import RemoteController,CPULimitedHost

from mininet.link import TCLink

from mininet.util import dumpNodeConnections



class MyTopo( Topo ):

     "Simple topology example."



     def __init__( self ):

         "Create custom topo."



         # Initialize topology

         Topo.__init__( self )

         L1 = 2

         L2 = L1 * 2

         L3 = L2 * 2

         a = []

         b = []

         c = []



         # add core ovs

         for i in range( L1 ):

                 sw = self.addSwitch( 'a{}'.format( i + 1 ) )

                 a.append( sw )



         # add aggregation ovs

         for i in range( L2 ):

                 sw = self.addSwitch( 'b{}'.format( L1 + i + 1 ) )

                 b.append( sw )



         # add edge ovs

         for i in range( L3 ):

                 sw = self.addSwitch( 'c{}'.format( L1 + L2 + i + 1 ) )

                 c.append( sw )



         # add links between core and aggregation ovs

         for i in range( L1 ):

                 sw1 = a[i]

                 for sw2 in b[int(i/2)::int(L1/2)]:

                 # self.addLink(sw2, sw1, bw=10, delay='5ms', loss=10, max_queue_size=1000, use_htb=True)

                     self.addLink( sw2, sw1 )



         # add links between aggregation and edge ovs

         for i in range( L2 ):

                 for sw1 in b[i:i+2]:

                     for sw2 in c[i*2:(i+2)*2]:

                         self.addLink( sw2, sw1 )



         #add hosts and its links with edge ovs

         count = 1

         for sw1 in c:

                 for i in range(2):

                     host = self.addHost( 'h{}'.format( count ) )

                     self.addLink( sw1, host )

                     count += 1

topos = { 'mytopo': ( lambda: MyTopo() ) }

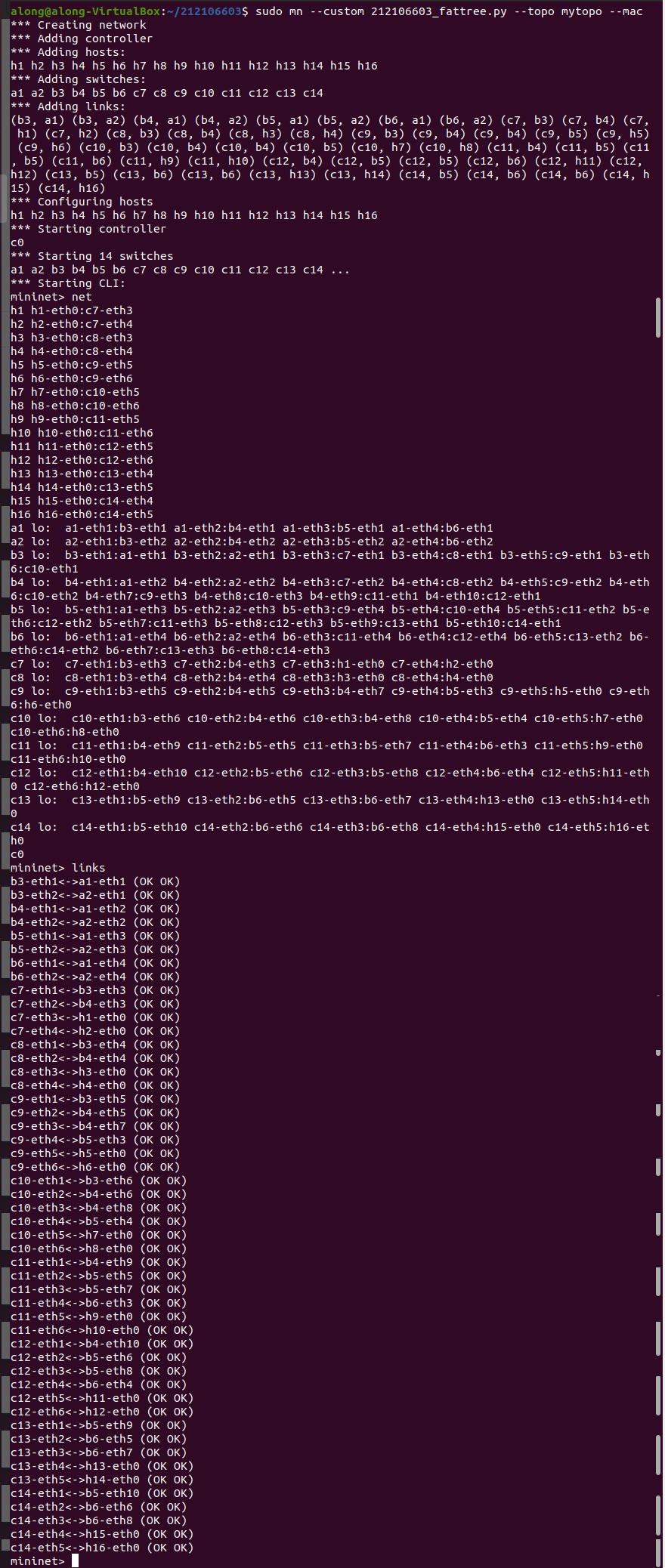

执行结果截图

四、个人总结

这个作业对于初学者的我较难理解。按照老师给的PDF文件一步步做下来，但我还是不太懂这个实验的意义是什么。但是我相信我会逐渐理解软件定义网络，以及实验课想让我们理解的知识。 在虚拟机安装过程中我遇到极大的困难，试了好几次都安装失败，最后用了舍友的电脑一次就成功了，不知道是我的电脑问题还是由于虚拟机没建好。希望以后的安装不会遇到这种问题，要不然我可能需要买一个电脑。 我十分欠缺计算机的基础知识，两年的学习时间相比一学位的同学具有较大劣势，我需要花更多时间和精力来弥补我的不足，否则我和别人的差距将会越拉越大。代码对我来说非常陌生，对代码的基本逻辑缺乏基本的认识。这些是我在这次实验中认识到的自己的不足。
