金融软件工程作业四 ：个人主页系统开发可行性分析和需求分析文档

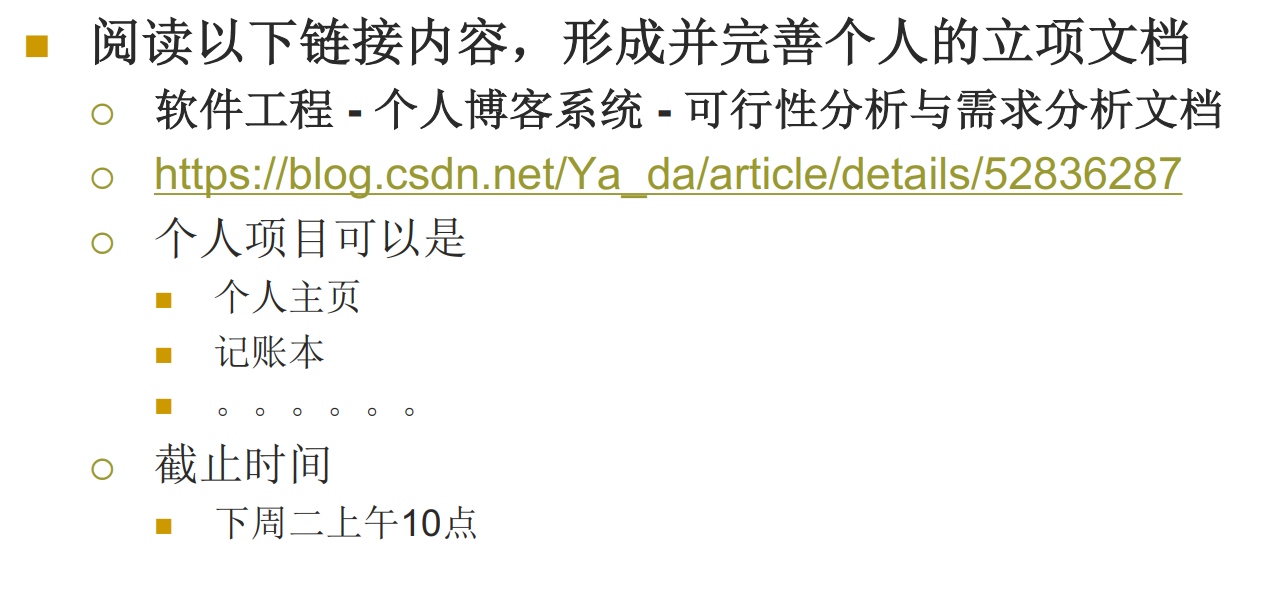

作业描述

                                      个人主页系统

                                                ---可行性分析与需求分析文档


1  引言

1.1 报告撰写目的

个人主页系统是针对个人用户希望个性化展示自我的需求而设计，是能够实现展示个人信息、特长；帮助个人展示文章、照片、视音频等并提供留言等个性化功能，可以被当作用户展示自己的门户网站的系统。

1.2 项目背景

随着互联网以及个人计算机的普及，人们的日常交流和与人交往有较大一部分是在互联网上进行。设计开发一款可以作为个人展示自我、定性为个人门户的网站在当今社会社交生活中是必不可少的。个人主页也能够更加便捷、更加直白地为访问者介绍主页所有者地相关信息，在社交中是不可或缺的一部分。

2    可行性分析

2.1 系统基本要求

2.1.1 采用架构

与大多数浏览器访问项目相同，本项目使用B/S架构（即浏览器/服务器架构），进一步说明：浏览器使用IE8.0以及其他等同浏览器，服务器使用Tomcat8.0，项目中使用到的数据库采用MySQL5.5.

2.1.2 主要功能要求

个人主页的主要功能包括展示个人信息，提供个性化展示个人特长的各个模块，并可根据用户的个性化需求设置比如可放映、可个性展示的模块。提供留言板等功能，实现访问主页的用户能够实名或匿名的进行留言等。除此之外，与现存的一些常见的主页相比，本系统提供给所有者可自行更改替换删除主页中的展示部分，比如说可以自行更换主页中展示的照片等。

2.1.3 系统运行环境

服务器运行采用Linux CentOS，浏览器端使用装有基本浏览器的操作系统即可。

2.2 系统开发要求

2.2.1 环境搭建

服务器端采用云服务提供商的云主机，安装Linux CentOS、Tomcat、PHP、MySQL搭建网站系统环境。

2.3 其他各因素的可行性分析

根据用户个人需要搭建符合用户个性化需求的主页系统，契合用户需求，能够实现长期使用，可用性较好。由于个人主页分享展示的是用户的个人信息，因此不存在著作权、专利权等方面的问题，与此同时，个人主页系统有着非盈利、非广泛传播的特点，一般不涉及法律问题。

3 项目功能需求

3.1 系统基本功能

个人主页系统主要实现的功能在于用户个人的展示，主要实现展示用户个人想要展示的地方，这一部分的功能要求做到个人主页这一方面中可视化较好的，可视化较好的个人主页参照http://www.dandyweng.com/，除此之外，个人主页个性化地设置可下载专区，这一点对于浏览的访客而言是一个较好的功能。另外由于个人主页不是一成不变的，因此考虑对个人主页的个人主体添加一个独特功能，方便用户主体能够更新个人主页中的内容。浏览的访客可进行留言功能，且留言支持实名/匿名。以上是个人主页系统需求分析的基本实现目标，由于其个性化特点，还应实现如添加标签栏、归档栏、日历、横幅图片、寄语等包括但不限于此的个性化功能。

3.2 系统设计方法

个人主页系统在特定的功能模块设有登录界面，比如说主页展示图片的更改模块设有登录部分，使得所有者可以进行登录并对主页做出更改。但单纯对主页进行浏览的访客和所有者不设登录界面。访客仅有浏览主页、留言、下载可下载文件的功能，除留言功能外，不涉及对个人主页系统后台数据库表的修改。

3.3 功能性分析

主页浏览、所有者登录登出、文件管理、留言、主页外观管理等。

4 开发环境的需求

 开发过程中使用的开发工具有：较全面的文本编辑器、相应的建模工具、图片制造工具以及网站搭建工具。对于编程语言的需要，使用服务端脚本语言php，数据库语言sql，以及与网页制作相关的html可实现对问题的解决。

5 系统的结构化功能建模

5.1 数据流图

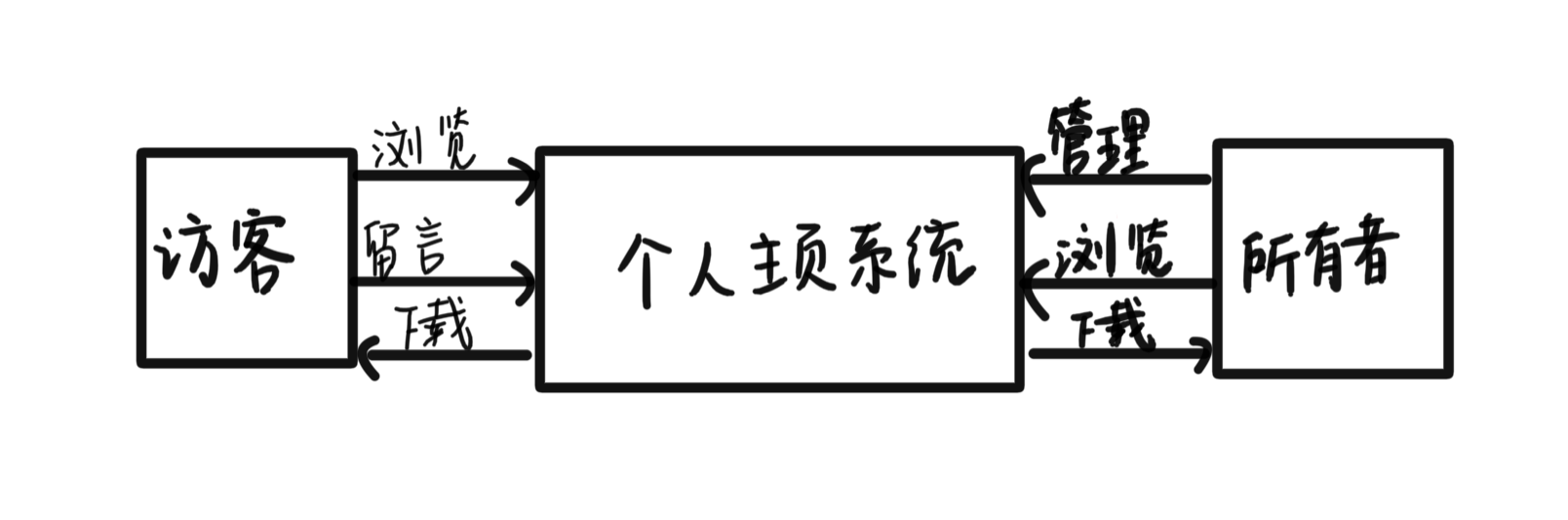

5.1.1 顶层数据流图

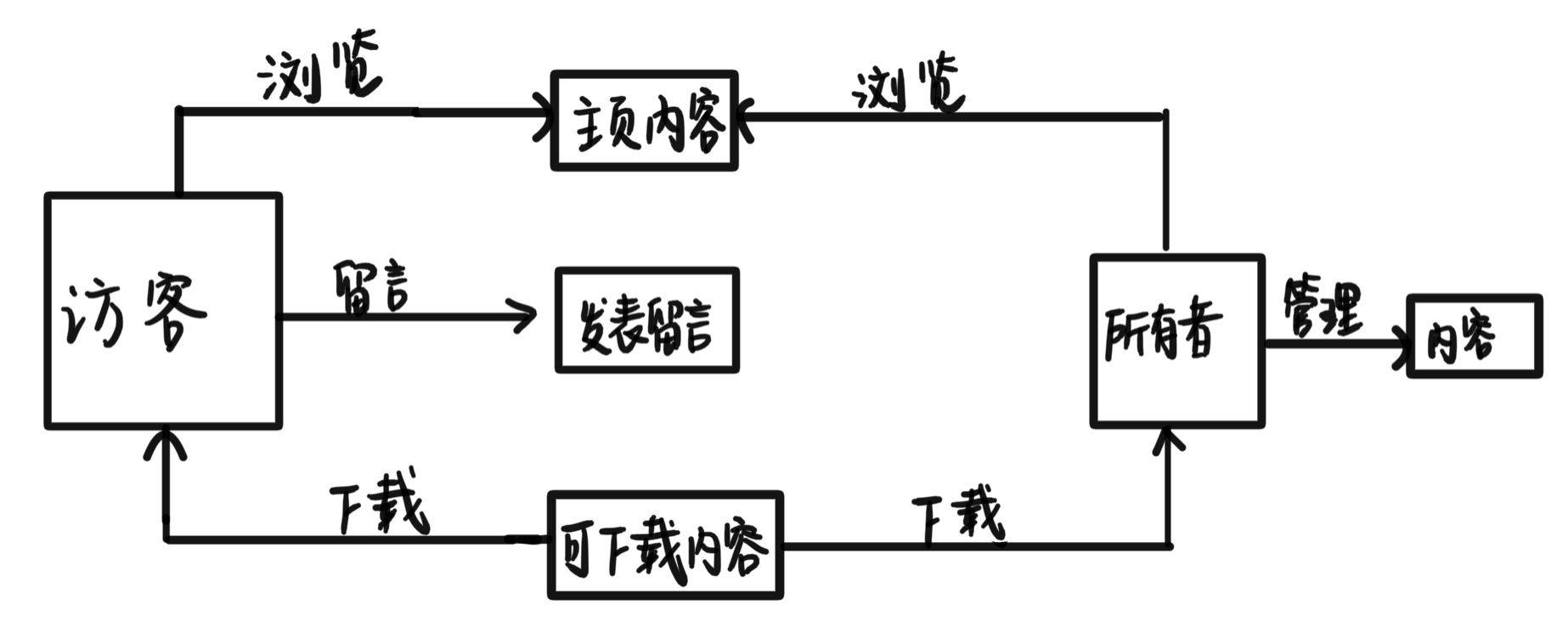

5.1.2 一层数据流图





5.1.3 二层数据流图

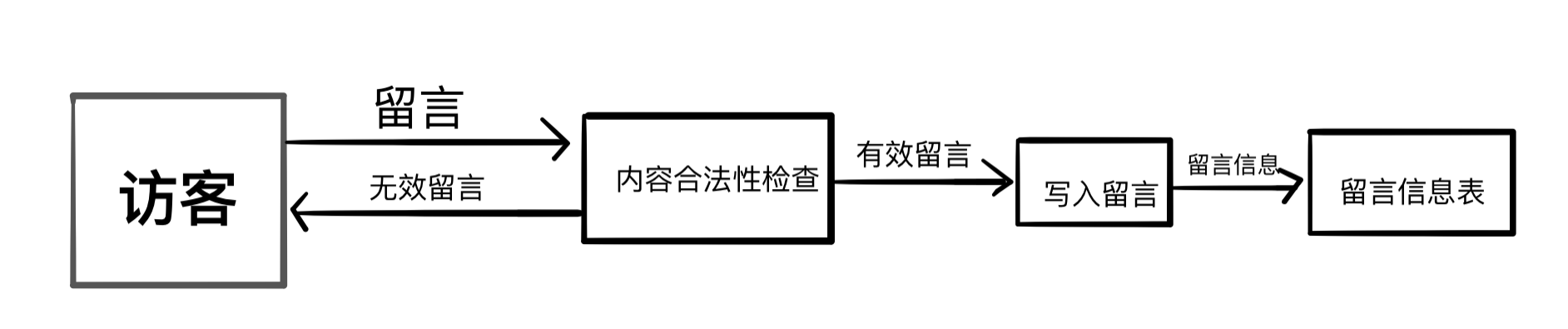

i. 发表留言

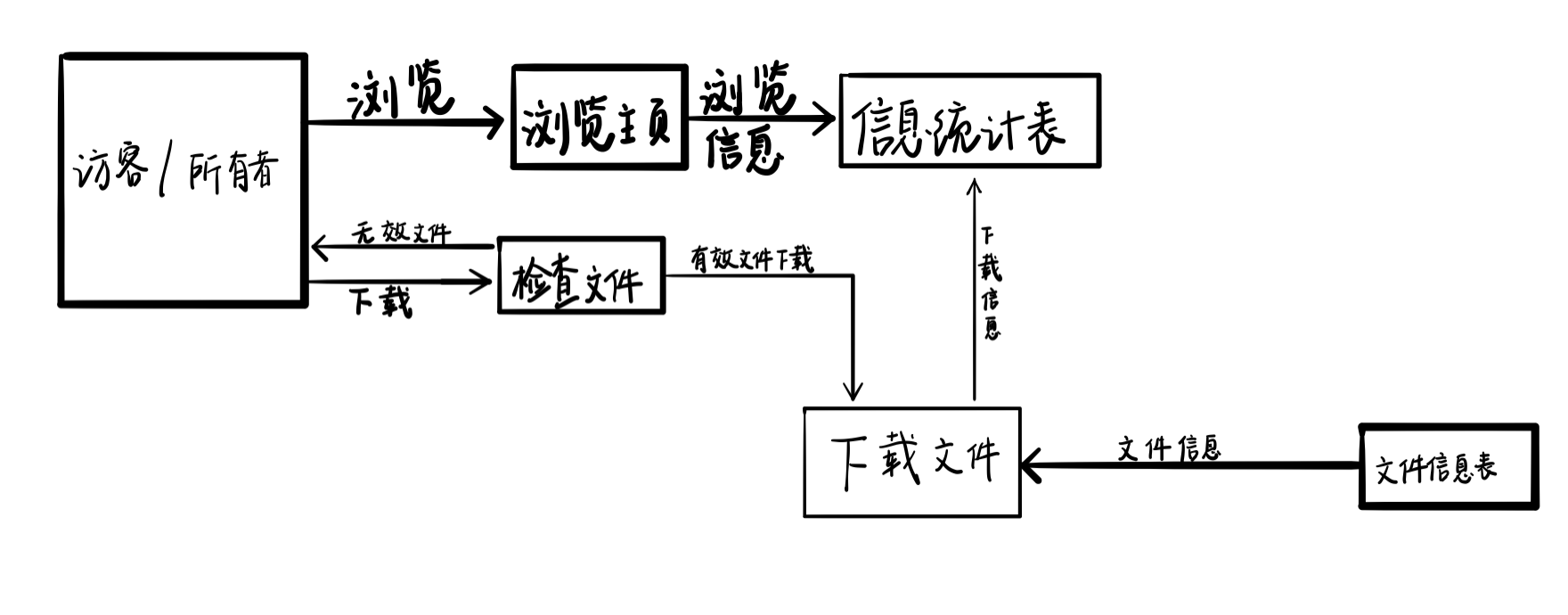

 ii. 浏览主页与下载文件

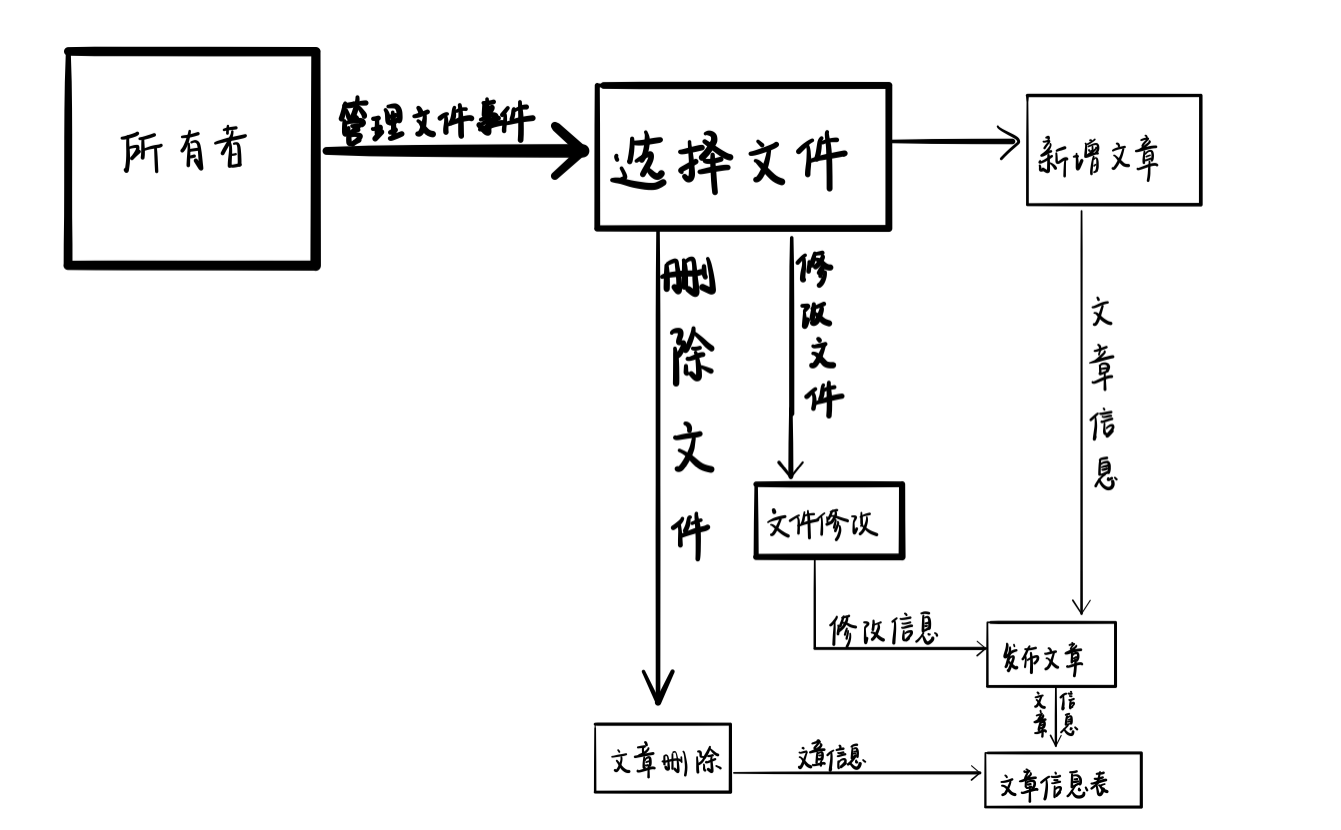

iii. 管理文件







6 数据字典描述

 6.1 顶层数据字典

实体名称	数据流	简述
访客	浏览信息、留言信息、下载信息	访客浏览网页内容，进行留言，亦可下载符合条件的附件
所有者	管理信息、浏览信息、下载信息	所有者可以对主页内容进行管理，可浏览主页信息、同时自己可以进行下载

6.2 一层数据字典

系统各功能名称	对应实体	数据流	简述
浏览主页	访客、所有者	浏览信息	访客浏览网站，记录下访客的浏览信息，如IP地址、文章浏览量等信息
发表留言	访客	留言信息	访客在浏览个人主页之后，可以选择进行留言，主页需要记录留言信息
下载文件	访客、所有者	下载信息	访客、所有者均可以下载主页文件，文件形式多种，如doc、ppt、mp3、mp4等，网站记录下载信息，访客、站长获得对应附件
管理主页	所有者	管理信息	所有者可以对主页中展示的内容进行管理，进行管理之后，主页记录下相关的管理信息。

6.3 二层数据字典

6.3.1 发表留言

加工名	输入数据流	输出数据流	加工逻辑
内容合法性检查	访客留言	有效留言、无效留言	有效留言符合留言规则，留言规则规定某些关键词不能够出现，否则为无效留言
写入留言	有效留言	留言信息	有效留言写入留言信息表，记录留言内容、时间等相关信息

6.3.2 主页浏览与文件下载

加工名	输入数据流	输出数据流	加工逻辑
主页浏览	浏览信息	浏览信息	访客浏览主页，记录浏览信息，如访客IP等信息
文件下载	文件信息、访客信息	下载信息	通过检查，可以下载文件，从文件信息表中读取文件地址，传输给下载者，记录下载信息，如下载量、下载时间等信息并写入信息统计表
文件检查	下载信息	有效文件、无效文件	检查文件是否在服务器存在，或是否符合下载条件，如下载者带宽过低、网站暂不能支持下载等，导致输出无效信息数据流

6.3.3 主页管理

加工名	输入数据流	输出数据流	加工逻辑
文件修改	修改事务	修改信息、修改文件信息	修改文件，对修改的文件进行记录，并将相关的文件进行记录
文件删除	删除事务	删除信息、删除文件信息	对主页中的文件进行删除操作，记录操作的相关信息以及涉及的相关的文件信息
新增文件	空信息	文件信息、文件添加信息	在主页中新增文件，记录新增这一操作的信息以及涉及的文件信息

7 系统行为建模、状态图示例

以该系统部分行为为例进行结构化的行为建模，设计状态图如下所示：

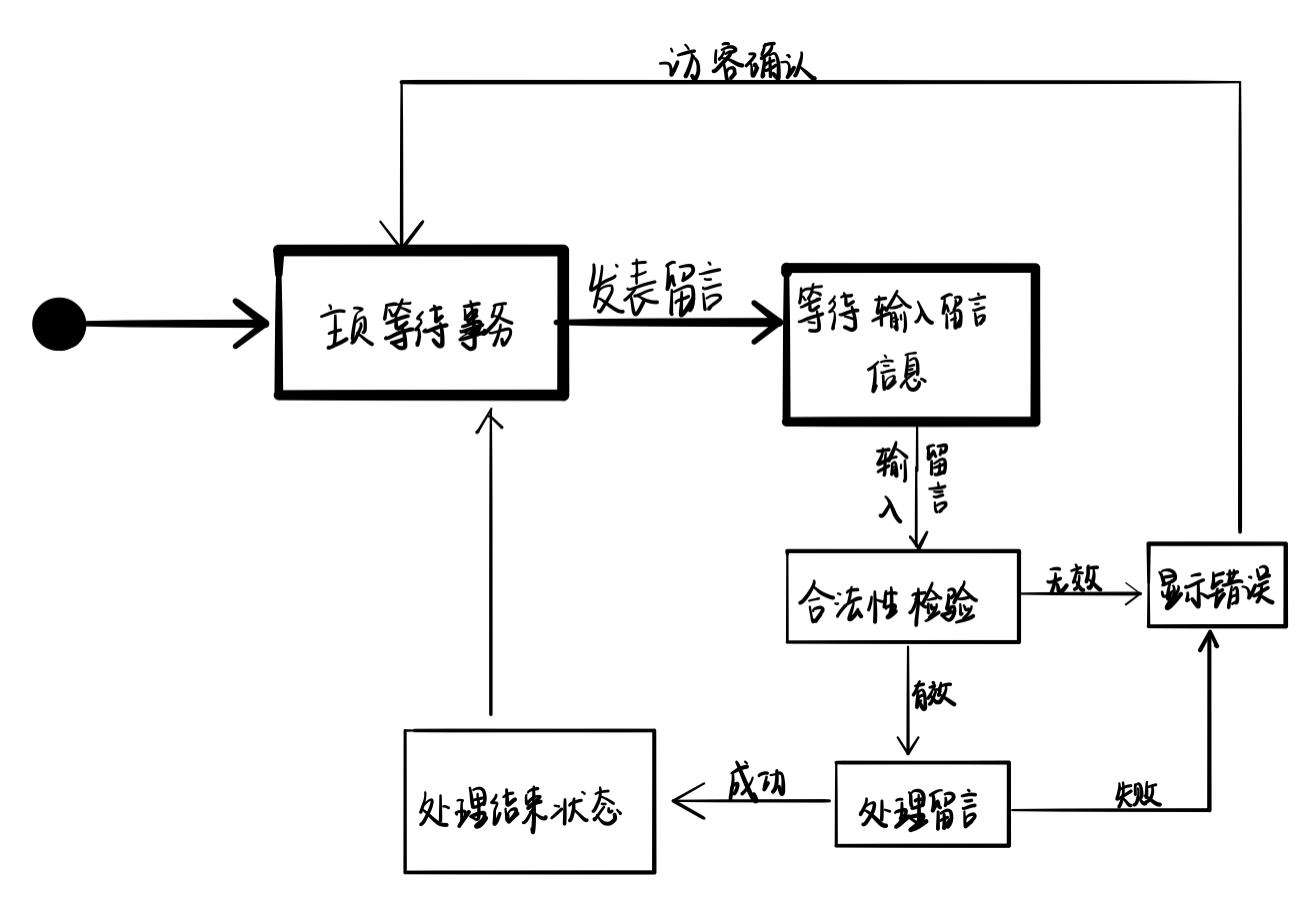

7.1 发表留言

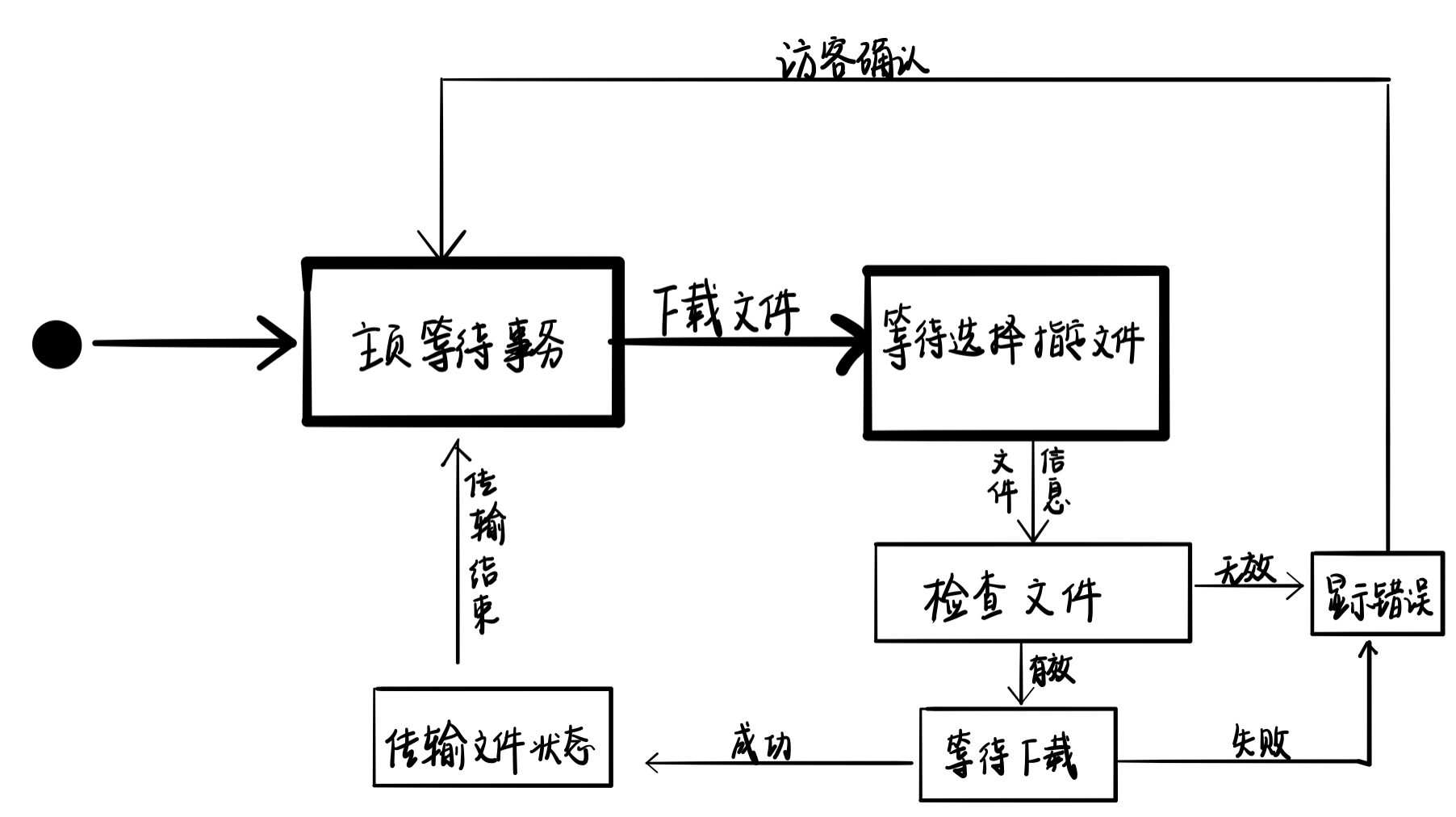

7.2 下载文件





8 系统数据建模、E-R模型图、关系模式表示

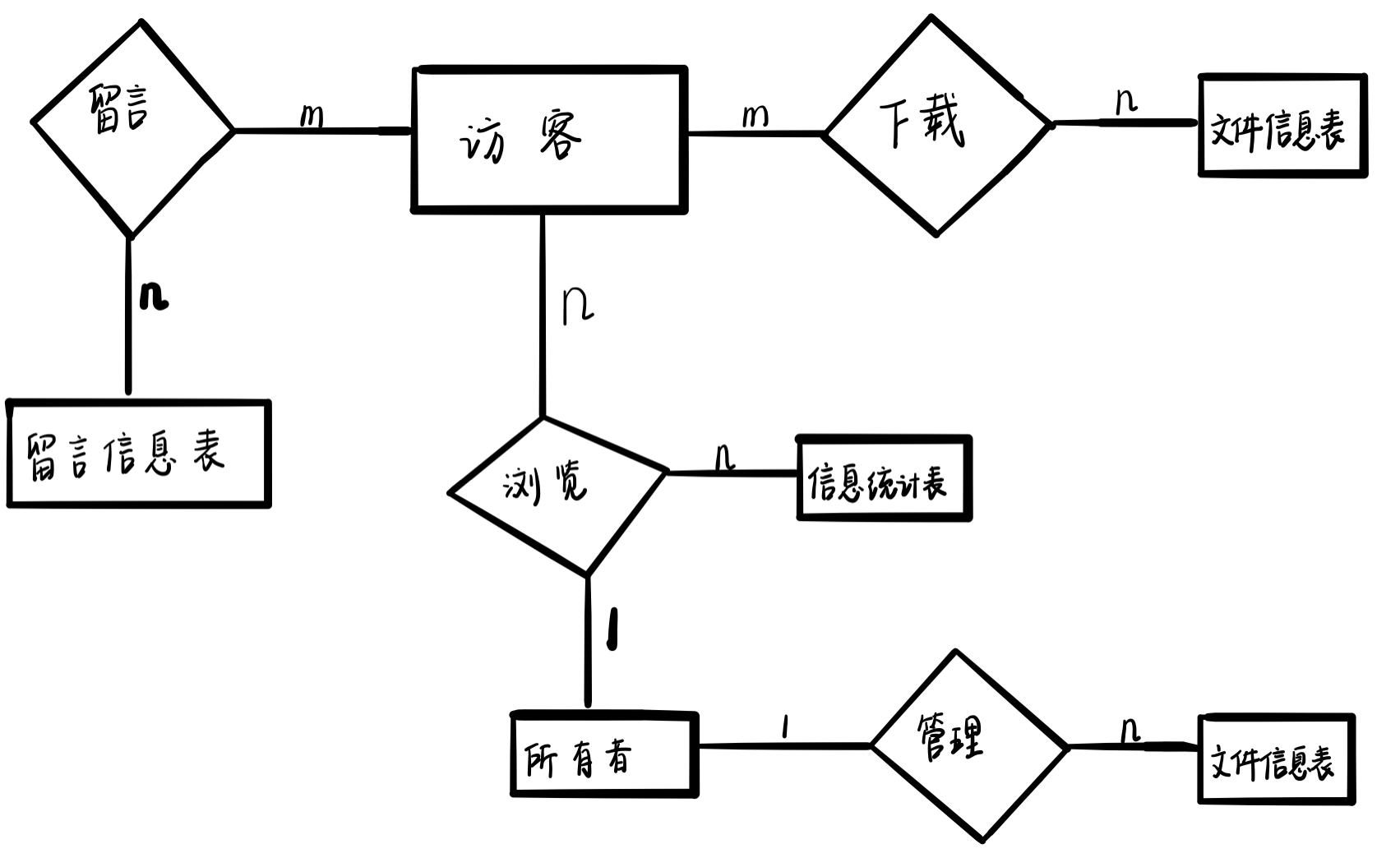

8.1 总体E-R图

8.2 关系模式表示

所有者信息（登录名，密码，昵称，头像，联系方式）

主码：登录名 唯一

外码：登录名



主页信息（序号，站名，URL，文件地址，是否已备份，其他信息）

主码：序号 唯一

外码：序号



文件信息（序号，名称，文件地址，是否可用，权限，说明，浏览量，发布时间，作者）

主码：序号

外码：作者



信息统计（文件序号，浏览量，下载量，其他信息）

主码：文件序号

外码：浏览量 下载量



留言（留言序号，留言时间，留言内容，是否匿名，留言人）

主码：留言序号



数据库表：

所有者信息表

属性名	数据类型	约束条件	注释
登录名	varchar(10)	primary key, not null
密码	varchar（6）	not null
昵称	varchar（20）	not null
头像	nvarchar(max)	not null	头像图片地址
联系方式	varchar(20)

主页信息表

属性名	数据类型	约束条件	注释
序号	int	primary key, not null
站名	varchar（20）	not null
URL	nvarchar(max)
文件地址	nvarchar（max）		本地存储地址
是否已备份	bool	not null	根据数据时间决定是否已备份
其他信息	nvarchar(50)

文件信息表

属性名	数据类型	约束条件	注释
序号	int	primary key, not null
名称	varchar（20）	not null	文件名称
文件地址	nvarchar(max)	not null
是否可用	bool	not null
权限	varchar（10）	not null
说明	nvarchar(50)
浏览量	int	not null
发布时间	date	not null
作者	varchar(20)	not null

信息统计表

属性名	数据类型	约束条件	注释
文件序号	int	primary key，not null
浏览量	int	not null	文件浏览量
下载量	int	not null
其他信息	nvarchar(100)

留言表

属性名	数据类型	约束条件	注释
留言序号	int	primary key, not null
留言时间	date	not null
留言内容	nvarchar(max)	not null
是否匿名	bool	not null
留言人	varchar(20)		匿名之后留言人姓名不做显示
