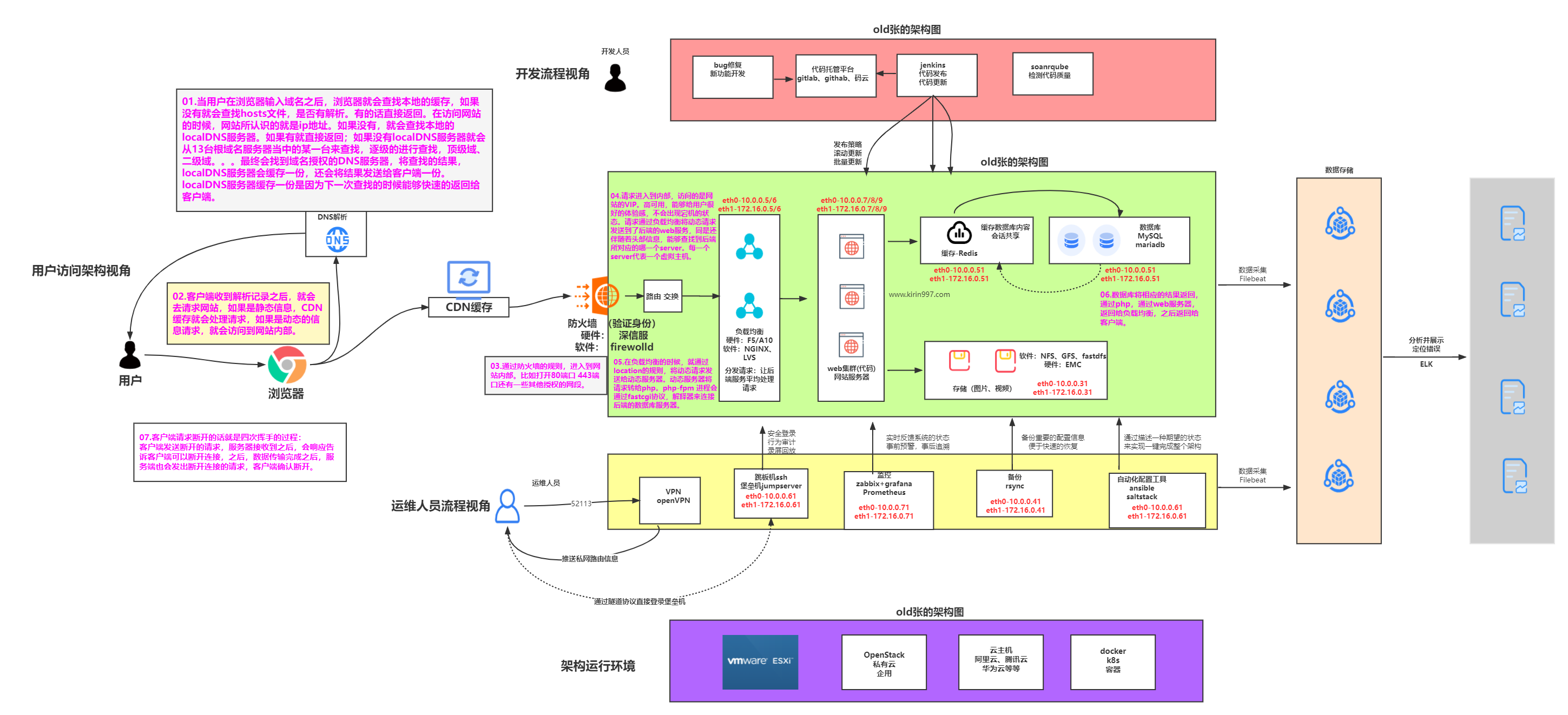

用户访问网站流程及整体框架图

版权声明：原创作品，谢绝转载！否则将追究法律责任。 ————— 作者：kirin



---





（ 一 ）

01.当浏览器输入域名之后，回车，浏览器就会查找本地的缓存，如果没有就会查找hosts文件，是否有解析。
有的话直接返回。在访问网站的时候，网站所认识的就是ip地址。
如果没有，就会查找本地的localDNS服务器。
如果有就直接返回；如果没有localDNS服务器就会从13台根域名服务器当中的某一台来查找，逐级的进行查找，顶级域、二级域。。。
最终会找到域名授权的DNS服务器，将查找的结果，localDNS服务器会缓存一份，还会将结果发送给客户端一份。localDNS服务器缓存一份是因为下一次查找的时候能够快速的返回给客户端。

（ 二 ）

02.客户端收到解析记录之后，就会去请求网站，如果是静态信息，CDN缓存就会处理请求，如果是动态的信息请求，就会访问到网站内部。

（ 三 ）

03.通过防火墙的规则，进入到网站内部。比如打开80端口 443端口还有一些其他授权的网段。

（ 四 ）

04.请求进入到内部，访问的是网站的VIP。高可用，能够给用户很好的体验感，不会出现宕机的状态。
请求通过负载均衡将动态请求发送到了后端的web服务，同是还伴随着头部信息，能够查找到后端所对应的哪一个server。每一个server代表一个虚拟主机。

（ 五 ）

05.在负载均衡的时候，就通过location的规则，将动态请求发送给动态服务器。
动态服务器将请求转给php。php-fpm 进程会通过fastcgi协议，解释器来连接后端的数据库服务器。

（ 六 ）

06.数据库将相应的结果返回，通过php，通过web服务器，返回给负载均衡，之后返回给客户端。

（ 七 ）

07.客户端请求断开的话就是四次挥手的过程：
客户端发送断开的请求，服务器接收到之后，会响应告诉客户端可以断开连接，之后，数据传输完成之后，服务端也会发出断开连接的请求，客户端确认断开。

（ 八 ）

08.三次握手过程：
1、第一次握手：建立连接时，客户端A发送SYN包（SYN=j）到服务器B，并进入SYN_SEND状态，等待服务器B确认。
2、第二次握手：服务器B收到SYN包，必须确认客户A的SYN（ACK=j+1），同时自己也发送一个SYN包（SYN=k），即SYN+ACK包，此时服务器B进入SYN_RECV状态。
3、第三次握手：客户端A收到服务器B的SYN＋ACK包，向服务器B发送确认包ACK（ACK=k+1），此包发送完毕，客户端A和服务器B进入ESTABLISHED状态，完成三次握手。

（ 九 ）

09.四次挥手过程：
1、第一次挥手：客户端A发送一个FIN，用来关闭客户A到服务器B的数据传送。
2、第二次挥手：服务器B收到这个FIN，它发回一个ACK，确认序号为收到的序号加1。和SYN一样，一个FIN将占用一个序号。
3、第三次挥手：服务器B关闭与客户端A的连接，发送一个FIN给客户端A。
4、第四次挥手：客户端A发回ACK报文确认，并将确认序号设置为收到序号加1。
