Visual Studio中创建类图

1 准备工作

   以Visual Studio2022为例，先要安装组件：

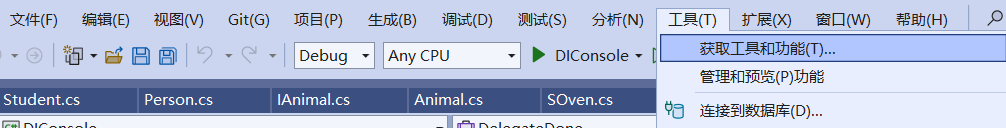

  1.1 工具菜单

       工具->获取工具和功能

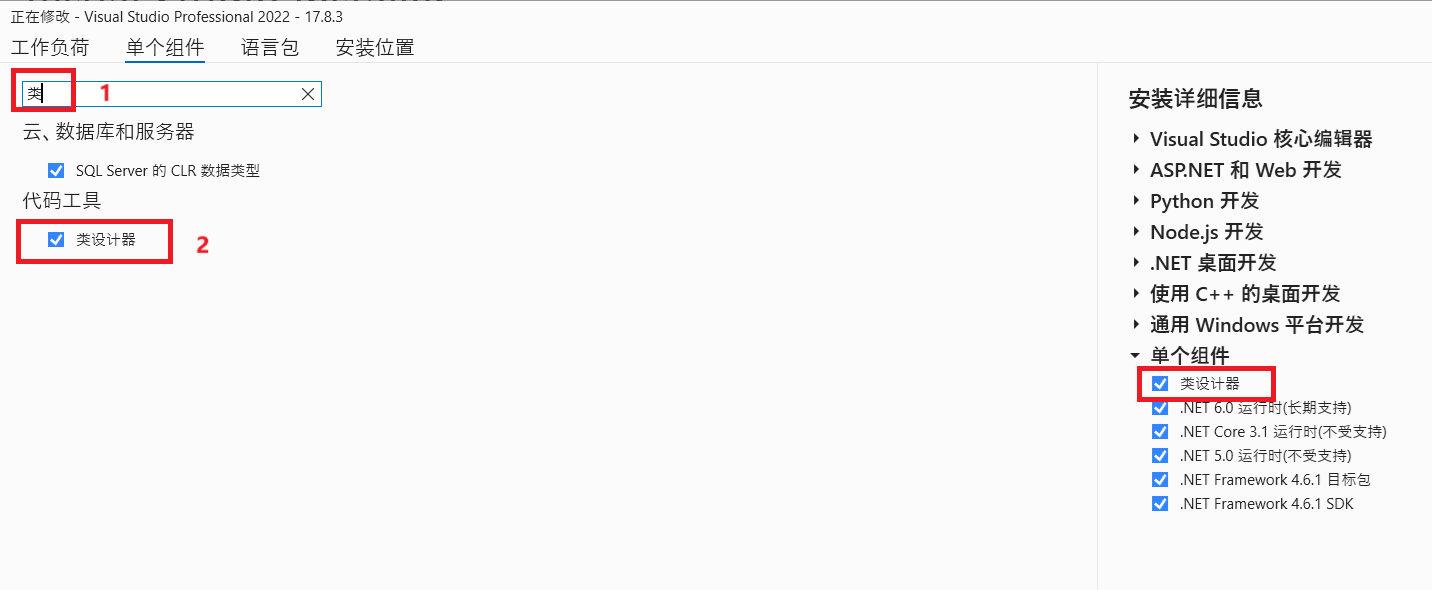

      1.2  单个组件

       选择【单个组件】面板，在搜索框中输入【类】，下列表中会显示类设计器，勾选，然后点击【安装/更新】

 2  使用类设计器

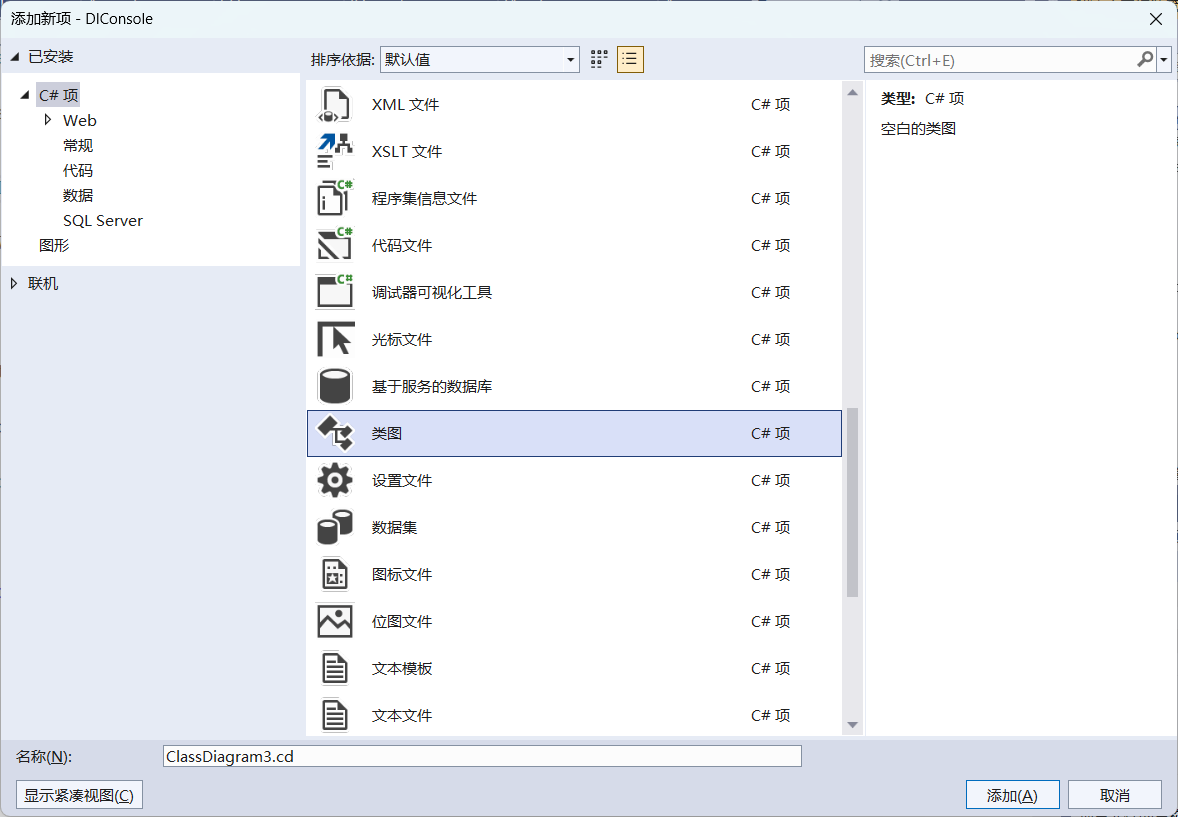

     2.1 创建类图文件

     选定项目->右键->添加->新项目->类图，选择合适的部分生成类图，可以选择整个项目或部分内容。

     以下以选择整个项目为例。

 2.2 生成类图

    选中项目，将整个项目拖到类图文件中，便会生成整个项目的类图：

  2.3 类图的使用

        可以在类图文件上直接对类图进行操作，如增、删、改类的属性或方法。当在类文件中做相应变化时，类图会得到同步更新，或者说类图与后台类文件变更，会同步进行。
