JLINK下 J-Link Commander 和JJ-Flash 两种烧录固件方式

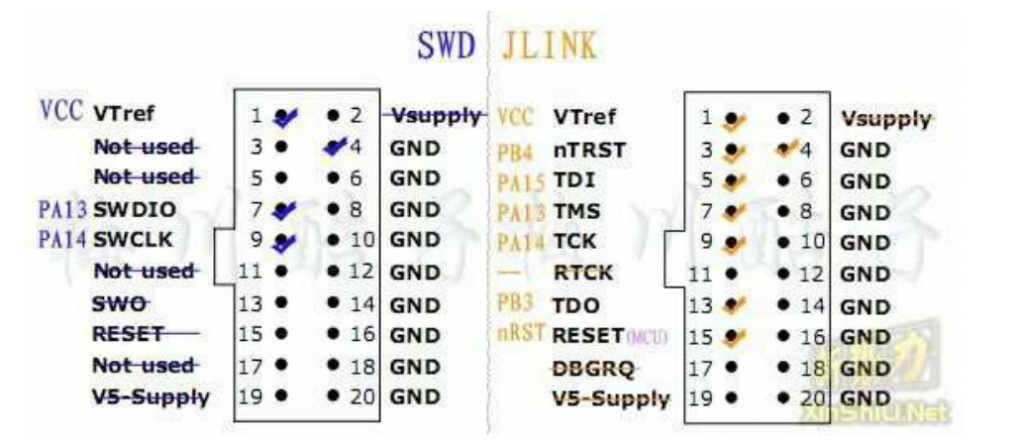

1.先了解JLINK中 JTAG方式 和 SWD方式跳线图





 上图JLNK 20针接口，实测（仅上电，非烧写/非调试下）1针和2针都是3.3V，19脚 NC，VCC 应先用2针，1针实际是上拉输入状态的电平。

JLINK--SWD连接方式如上左图，实际只要用到4条线： VCC,SWDIO,SWCLK,GND。
JLINK--JTAG连接方式如上右图。

推荐：选用SWD连线方式，引线少，方便操作。

2.使用J-Link Commander方式烧录

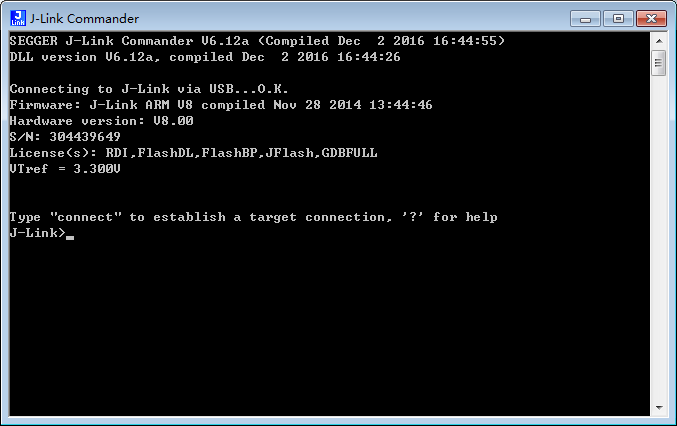

先插上JLink设备，然后开始菜单->SEGGER-> 运行 J-Link Commander，这是使用命令行形式的操作。

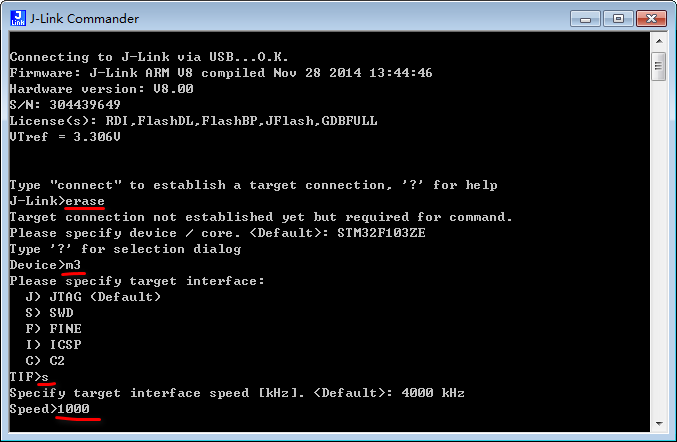

 键入如下命令（红色线）

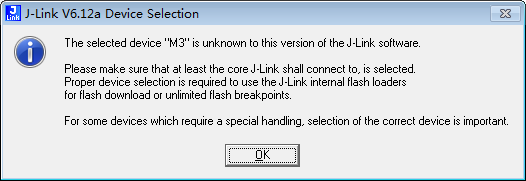

 因上面 “m3” 命令是先随便 写的开发板主芯片型号，到这里会跳出device 选择框，重新选device selection



 根据jlink 提供支持的device 选择实际烧录目标的device型号，然后就会执行擦除操作：

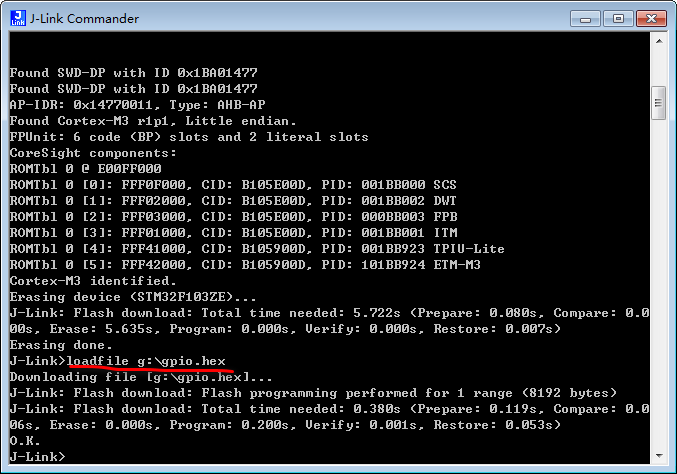

接着输入命令 （红色线）固件路径。



 固件烧写完成。-----------------其他命令可输入 “help”进行查看。

 如果是bin固件，则采用 loadbin <filename> <address> -- 下载filename文件到地址上address，

比如 loadbin d:/FL_2440bootV5.1.bin 0x30010000









 3.使用J-Flash方式烧录，这里SWD采用5线连接，即加入  19针 接 目标芯片RST引脚。

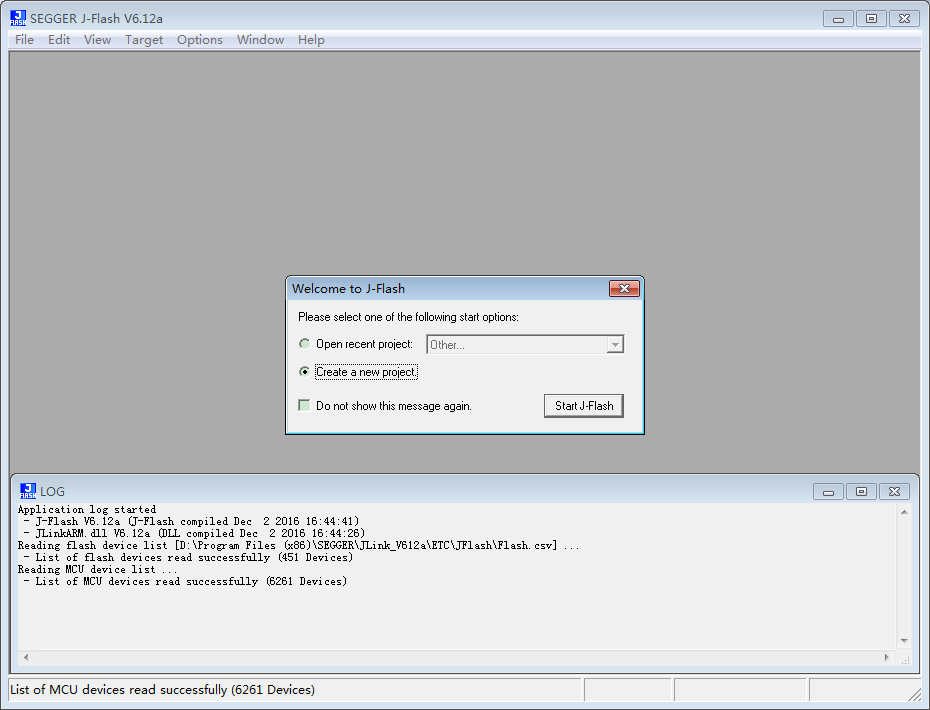

先插上JLink设备，然后开始菜单->SEGGER-> 运行 J-Flash

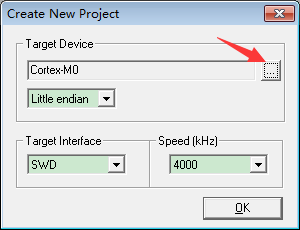

 选择 new 一个 project。

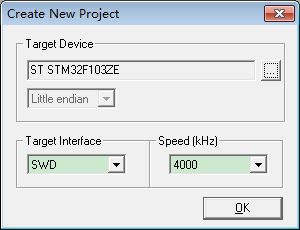

 选择时间目标芯片型号

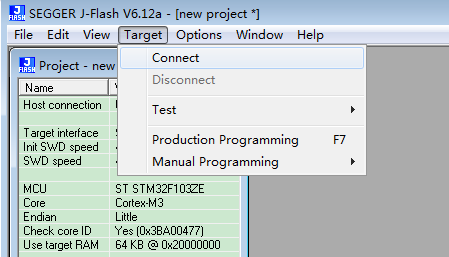

 和目标芯片进行连接

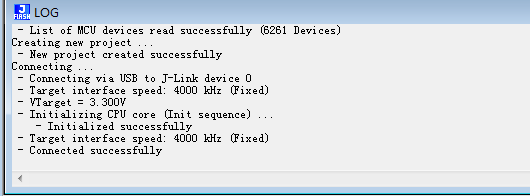

 连接成功后log显示





 打开我们要烧录的固件,可拖拽打开，开始下载。

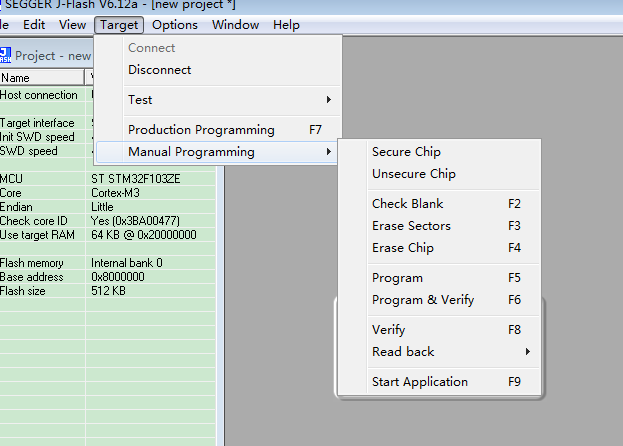

手动下载前可以直接执行一下刷除Flash操作：Target->Manual Programming->Erase Chip





也可以选择 Production Programming 执行自动整套流程下载。
