智能家居填坑007 浴霸的接入

设备简介

1、浴霸：美的的一款风暖浴霸，常规操控，说明如下

2、线路：从配电箱引5根火线+1根零线，使用modbus控制开闭。

3、开关：分配三个开关控制，分别是照明、排气、吹风（冷、暖、热）。

接入

1、原有电路分析，原有电路图找不到了，如下简图参考

分析电路可知、照明和送风直接继电器控制就可以，加热电路必须经过送风风机开关。

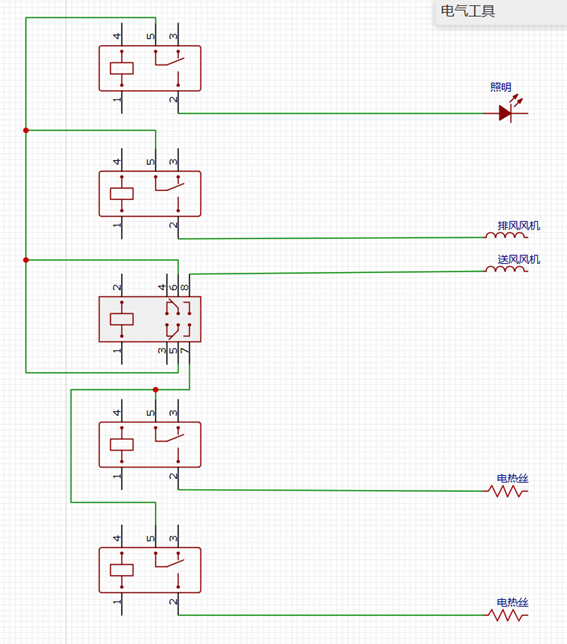

2、综合考虑后做出如下方案

此方案最大的问题是，我所采购的继电器额度电流为10A，而加热总功率为2400W，即如果继电器达标都不太满足电流需求，但暂时未购到更大功率继电器就先凑合使用。

3、基于上述原因，对风暖这一块需做特殊调整。

-因电机、加热丝瞬间启动时电流过高，即必超继电器负荷，所以对电机、加热丝做延时启动。

开启：启动电机->延时1秒->启动电热丝1->延时1秒->启动电热丝2

-个人经历：曾经见识过电厂锅炉因停机后未通冷却水，锅炉余热造成水冷壁爆管，对关机做如下设置。

关闭：关闭电热丝1->延时1秒->关闭电热丝2->延时2秒->关闭电机

-因风暖的开启和关闭存在延时，且风暖最初升温有过程，会造成风暖未打开或关闭的错觉，此处需引入开启关闭回馈。

此处使用语音回馈 参考 小爱TTS使用小爱音响播报 https://bbs.iobroker.cn/t/topic/863

Node-red里的流在此就不做展示了，得益于node-red单个节点的阻塞不会影响别的流，此流程非常简单请自行尝试搭建。
