第八周

一、简述osi七层模型和TCP/IP五层模型

  • OSI七层模型

    • 应用层

      为应用程序进程提供网络服务；提供用户身份验证。协议有http、mstp、ftp、dns、snmp等

    • 表示层

      确保接收系统可以读出该数据；格式化数据；构建数据；协商用于应用层的数据传输语法；提供加密

    • 会话层

      建立、管理、终止在应用程序之间的会话

    • 传输层

      确保数据传输的可靠性；建立、维护和终止虚拟电路；通过错误检测和恢复；信息流控制来保障可靠性。协议有TCP和UDP

    • 网络层

      路由数据包；选择传递数据的最佳路径；支持逻辑寻址和路径选择。协议有ICMP、IGMP、IP

    • 数据链路层

      定义如何格式化数据以便进行传输以及如何控制对网络的访问；支持错误检测

    • 物理层

      为启动、维护、断开物理链路定义了电气规范、机械规范、过程规范和功能规范

  • TCP/IP五层模型

    应用层对应OSI模型的会话层、表示层、应用层，其他各层和OSI模型一一对应，作用也基本相同

    有的时候也把“数据链路层”和“物理层”合并称为网络接口层

    • 应用层
    • 传输层
    • 网络层
    • 数据链路层
    • 物理层

二、总结描述TCP三次握手四次挥手

  • TCP三次握手

    在建立连接时使用三次握手，通信双方必须从对方了解如下信息：

    1、对方报文发送的开始序号；2、对方发送数据的缓冲区大小；3、能被接收的最大报文段长度MSS；4、被支持的TCP选项。

    第一次握手，客户端向服务器发送SYN报文，报文序号为a，并进入SYN_SENT状态，等待确认；

    第二次握手，服务器收到SYN包之后回复SYN+ACK，确认序号为a+1，报文序号为b，进入SYN_RECV状态

    第三次握手，客户端收到服务器端的SYN+ACK包，回复ACK，确认序号为b+1，报文序号为a+1，双方进入ESTABLISHED状态，连接建立成功。

  • 四次挥手

    在要断开连接时，使用四次挥手，由于TCP是全双工的，所以需要双向断开连接

    假设A主机和B主机要断开TCP连接

    第一次挥手：A数据传输完毕需要断开连接，向B发送FIN报文，报文序号为j，进入FIN-WAIT-1状态，等待B的确认；

    第二次挥手：B收到FIN报文回复ACK，确认序号为j+1，报文序号为k，进入CLOSE-WAIT状态，此时A到B的连接已经断开，A收到确认之后进入FIN-WAIT-2状态，等待B发出的FIN报文；

    第三次挥手：B数据发送完毕，要终止连接，发送FIN+ACK报文，报文序号为m，确认序号必须和上一个确认序号相同，也就是j+1，B进入LAST-ACK状态，等待A的最后确认；

    第四次挥手：A收到B发送的FIN+ACK报文，回复ACK，确认序号为m+1，报文序号为j+1，B在收到确认报文之后，会进入CLOSED状态。但是A会进入TIME-WAIT状态并等待2MSL（MSL是最长报文段生存时间）时间才能进入CLOSED状态。至此，双方TCP连接释放完毕。

三、描述TCP和UDP区别

  • TCP特性

    • 工作在传输层
    • 面向连接协议
    • 全双工协议
    • 半关闭
    • 错误检查
    • 将数据打包成段，排序
    • 确认机制
    • 数据恢复，重传
    • 流量控制，滑动窗口
    • 拥塞控制，慢启动和拥塞避免算法

  • UDP特性

    • 工作在传输层
    • 提供不可靠的网络访问
    • 非面向连接协议
    • 有限的错误检查
    • 传输性能高
    • 无数据恢复特性

四、总结ip分类以及每个分类可以分配的IP数量

  • A类地址

    以0开头的地址，子网掩码为8位，范围：0.0.0.0-127.255.255.255，网络数量126（不能是0和127），可分配的ip数量2^24-2，私有地址10.0.0.0/8

  • B类地址

    以10开头的地址，子网掩码为16位，范围：128.0.0.0-191.255.255.255，网络数量214，可分配的ip数量216-2，私有地址172.16.0.0/12

  • C类地址

    以110开头的地址，子网掩码为24位，范围：192.0.0.0-223.255.255.255，网络数量2^21，可分配的ip数量254，私有地址192.168.0.0/16

  • D类地址

    以1110开头的地址，组播地址，范围：224.0.0.0-239.255.255.255

  • E类地址

    以1111开头的地址，为保留地址

五、总结IP配置方法

  • 通过ifconfig配置地址

    ifconfig IFACE IP netmask NETMASK

    临时生效，重启服务之后配置消失

    # 设置eth0的ip为192.168.1.10，掩码为255.255.255.0
[root@centos7 ~]# ifconfig eth0 192.168.1.10 netmask 255.255.255.0

  • 通过ip addr命令配置地址

    ip addr { add | del } IFADDR dev STRING

    这种方式，通过ifconfig命令无法查看添加的ip地址，可以通过ip addr查看，也是临时生效

    # 为eth0网卡添加地址172.16.1.10/16
[root@centos7 ~]# ip addr add 172.16.1.10/16 dev eth0
[root@centos7 ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:15:a4:f8 brd ff:ff:ff:ff:ff:ff
    inet 192.168.211.134/24 brd 192.168.211.255 scope global noprefixroute dynamic eth0
       valid_lft 1747sec preferred_lft 1747sec
    inet 172.16.1.10/16 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::2732:2e0:2b27:954a/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

  • 修改配置文件

    修改/etc/sysconfig/network-scripts/ifcfg-ens33配置文件，需要重启network服务生效

    # 这里文件名中的ens33可以随便写，不影响识别设备，我这里叫ifcfg-ens33，但是设备名是eth0，最好改成一样，方便查看
[root@centos7 ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens33
DEVICE=eth0                        # 这里必须写eth0，识别设备看这一项
BOOTPROTO=none                     # 激活此设备时使用的地址配置协议，常用的dhcp, static, none, bootp，写none和static都是静态ip，如果是静态ip，就必须配置IPADDR、NETMASK、GATEWAY三项
HWADDR=00:0c:29:fb:c1:9d           # 网卡的mac地址，也用于指定该文件对应的设备，这里的必须是真实的MAC地址，HWADDR和DEVICE也可以任写一个。相对应的有一个MACADDR，可以用于设置临时MAC地址，但是HWADDR一定要是真实的MAC地址
NM_CONTROLLED=no                   # NM是NetworkManager的简写，此网卡是否接受NM控制；建议CentOS6为“no”
DNS1=10.40.0.4                     # 第一个DNS服务器10.40.0.4
DNS2=10.40.0.2                     # 第二个DNS服务器10.40.0.2
ONBOOT=yes                         # 在系统引导时是否激活此设备，也就是是否开机启动，一定要改为yes，no相当于禁用状态
TYPE=Ethernet                      # 接口类型；常见有的Ethernet, Bridge
UUID="11c91e40-82ba-4b0e-8764-70e2dd62b48c"
USERCTL=no                         # 普通用户是否可控制此设备
IPADDR=192.168.211.129             # ip地址，因为上面BOOTPROTO设置为none，所以必须配置静态ip
NETMASK=255.255.255.0              # 掩码，也可以写成PREFIX=24
GATEWAY=192.168.211.2              # 默认网关

  • setup和system-config-network命令

    在CentOS6上可用，在CentOS7上已经没有配置网卡的功能了

    setup和system-config-network命令配置网卡的方法是相同的

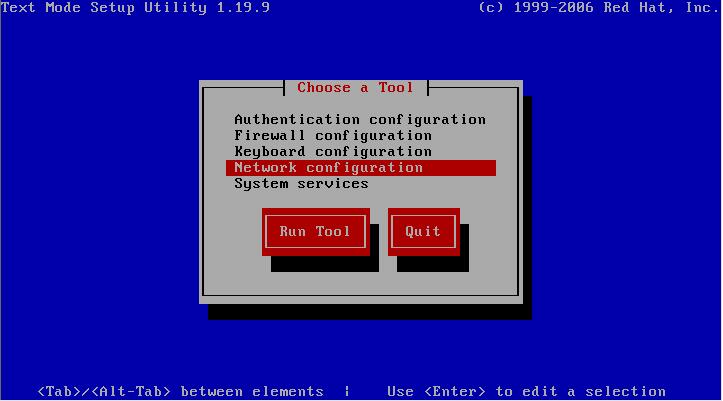

    1、输入setup命令，然后选择Network configuration

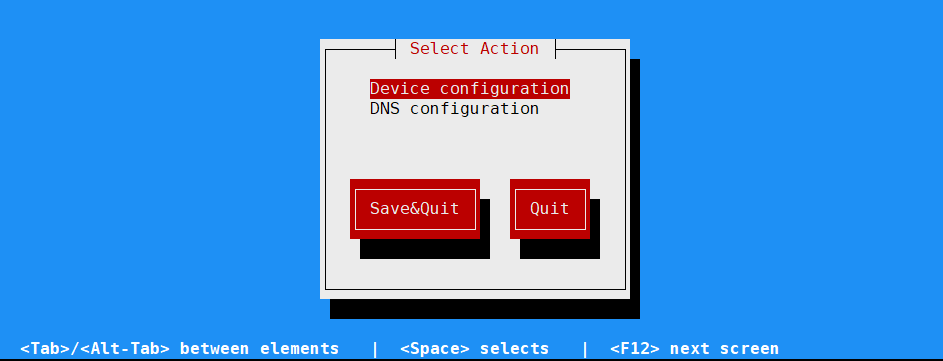

    2、选择Device configuration

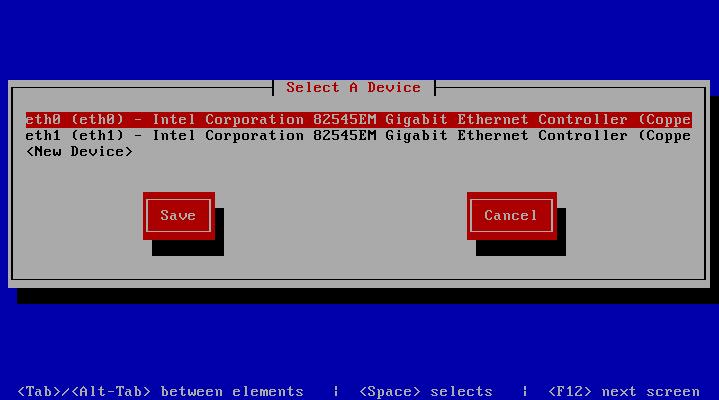

    3、选择要配置的网卡，这里选择

    4、出现如下界面即可配置ip地址，如果要启用DHCP，则敲空格选中Use DHCP，选中之后会打星号，配置好之 后选择OK退出，继续退出时一定要选Save

    下面是system-config-network命令的配置界面，和setup配置方法相同

  • 图形界面配置ip

    1、点击右上角图标，展开Wired Connected，点击Wired Settings

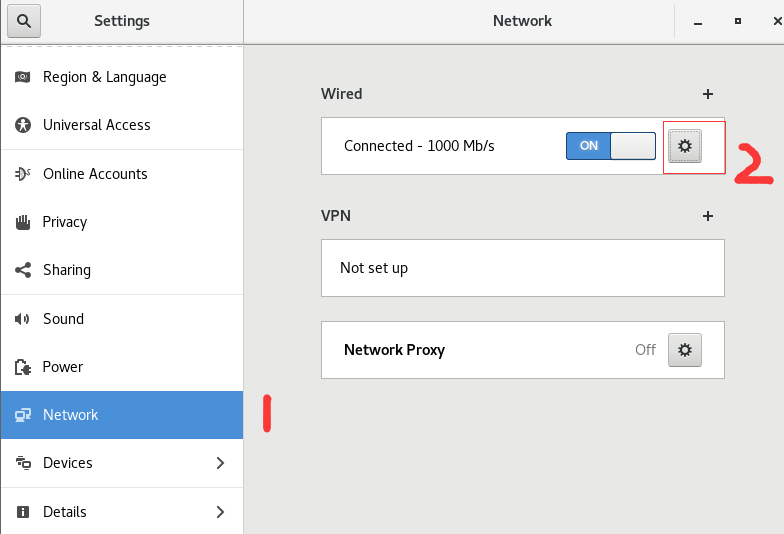

2、如下图，先选中Network，再点击Wired设置图标

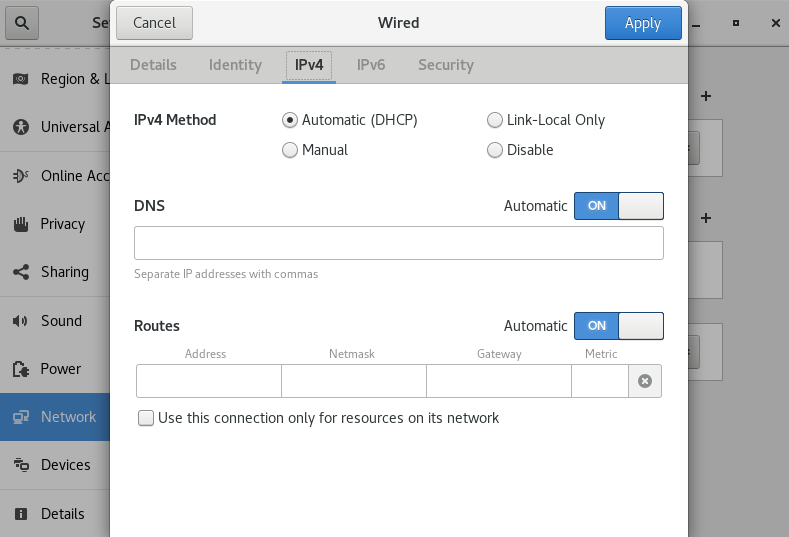

3、在弹出的对话框中，选中IPv4选项卡，在这里可以使用DHCP，也可以使用手工配置，配置完成之后点击Apply

4、这种方法相当于修改了配置文件，需要重启network服务生效

[root@centos7 ~]#systemctl restart network
