allegro拼版方法

1、  allegro17.4以后的版本新增了拼版功能

2、  制作拼版之前要先设置好要拼版的PCB的artwork，并将artwork的层叠导出

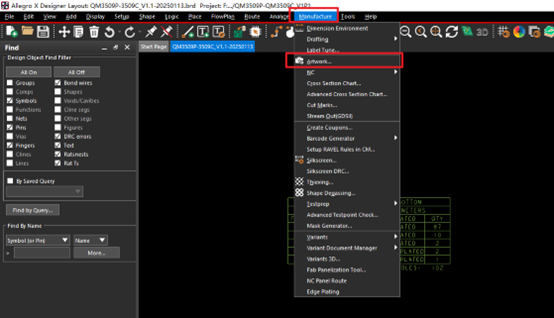

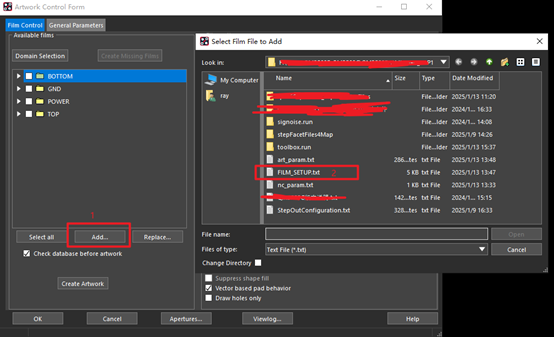

1>     Manufacture-> artwork

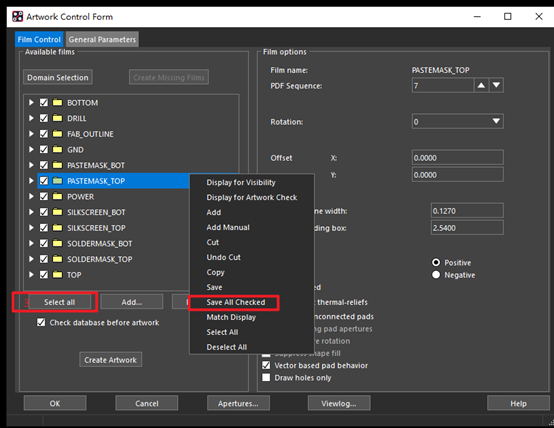

2> Select all -> 在artwork上右键-> save all checked

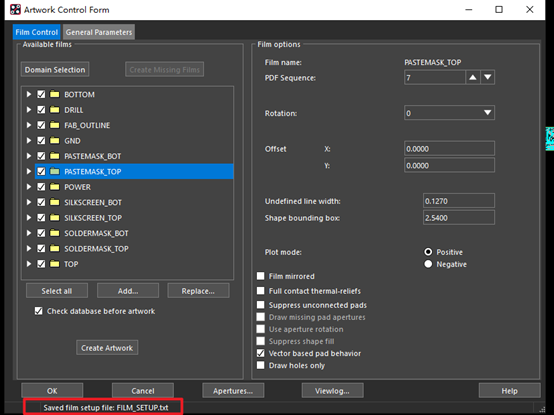

3> 保存完的文件如下

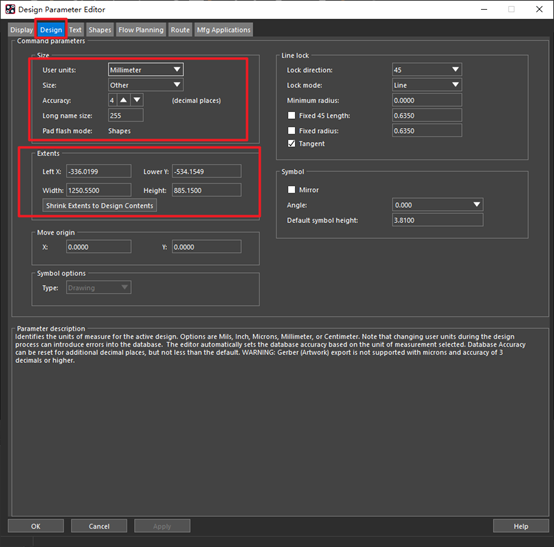

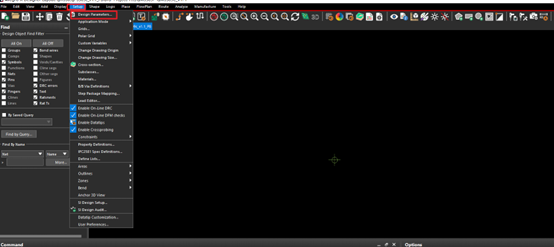

3、  新建一个新的PCB文件，并设置基板的大小，setup->design parameters，并设置好单位和尺寸

4、新建PCB的板框（按照拼版的最终尺寸设计）design outline、pakeagekeepin和routekeepin

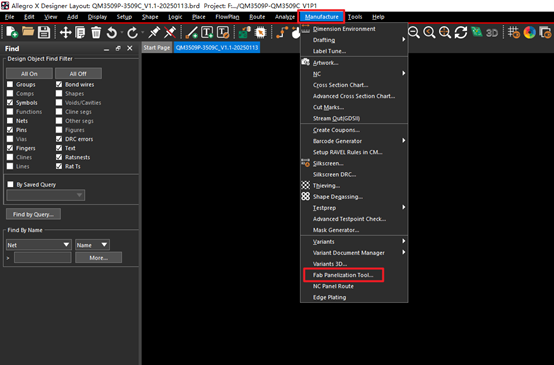

5、 开始导入PCB，Manufacture-> fab panelization tool

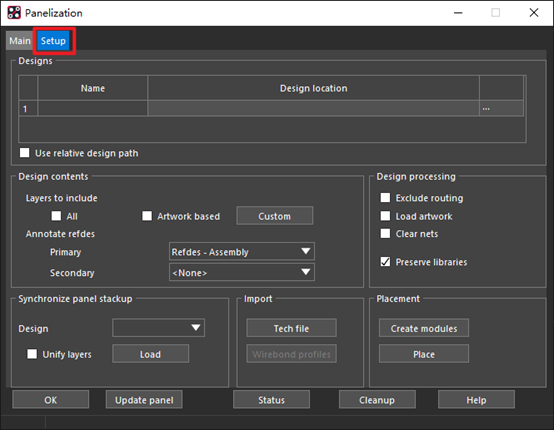

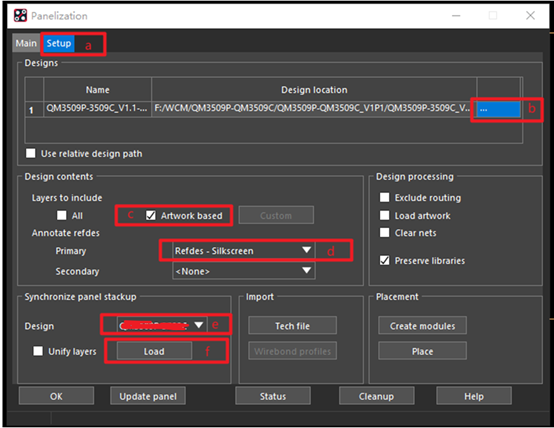

在panelization -> setup ->design location导入要拼版的文件

（步骤b为导入要拼版的pcb文件，步骤e选择要拼版的PCB文件，新的PCB没有叠层设置，步骤f为同步叠层设置）

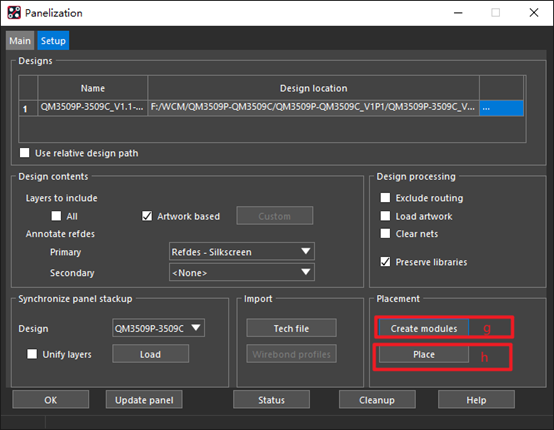

6、生成module

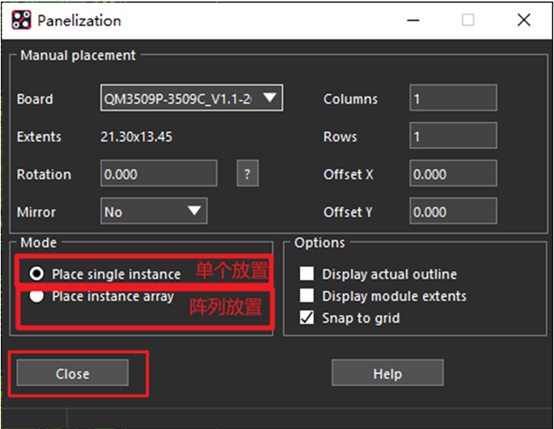

7、可以手动放置拼版也可以阵列放置拼版

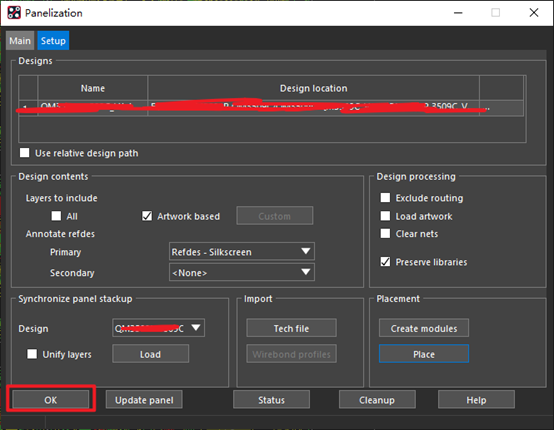

8、放置完成，按OK

9、若出的gerber带refdes的话，需要调整。拼版完成后，gerber文件中的refdes都带了前缀字母，需要更新，更新方法如下：

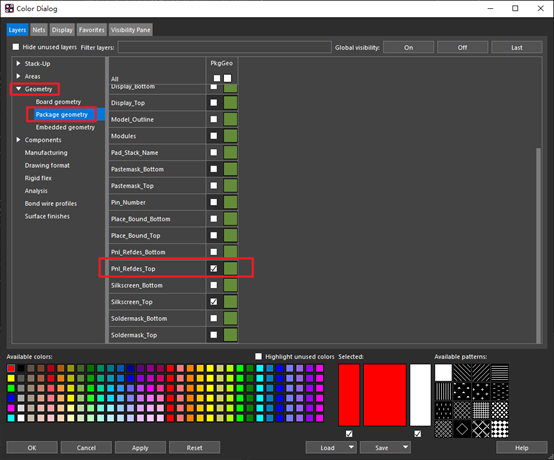

Pnl_Refdes_top代替refdes_silkscreen_top; Pnl_Refdes_Bot代替refdes_silkscreen_bot

10、导入刚才生成的artwork设置

11、在gerber文件中，silkscreen中把refdes替换为Pnl_Refdes_top和Pnl_Refdes_Bot

12、拼版文件中的钻孔文件需要重新生成
