一、编写 s3c24x0 的 bootloader——介绍、看门狗及时钟设置

1.1 介绍

1.1.1 bootloader 的作用

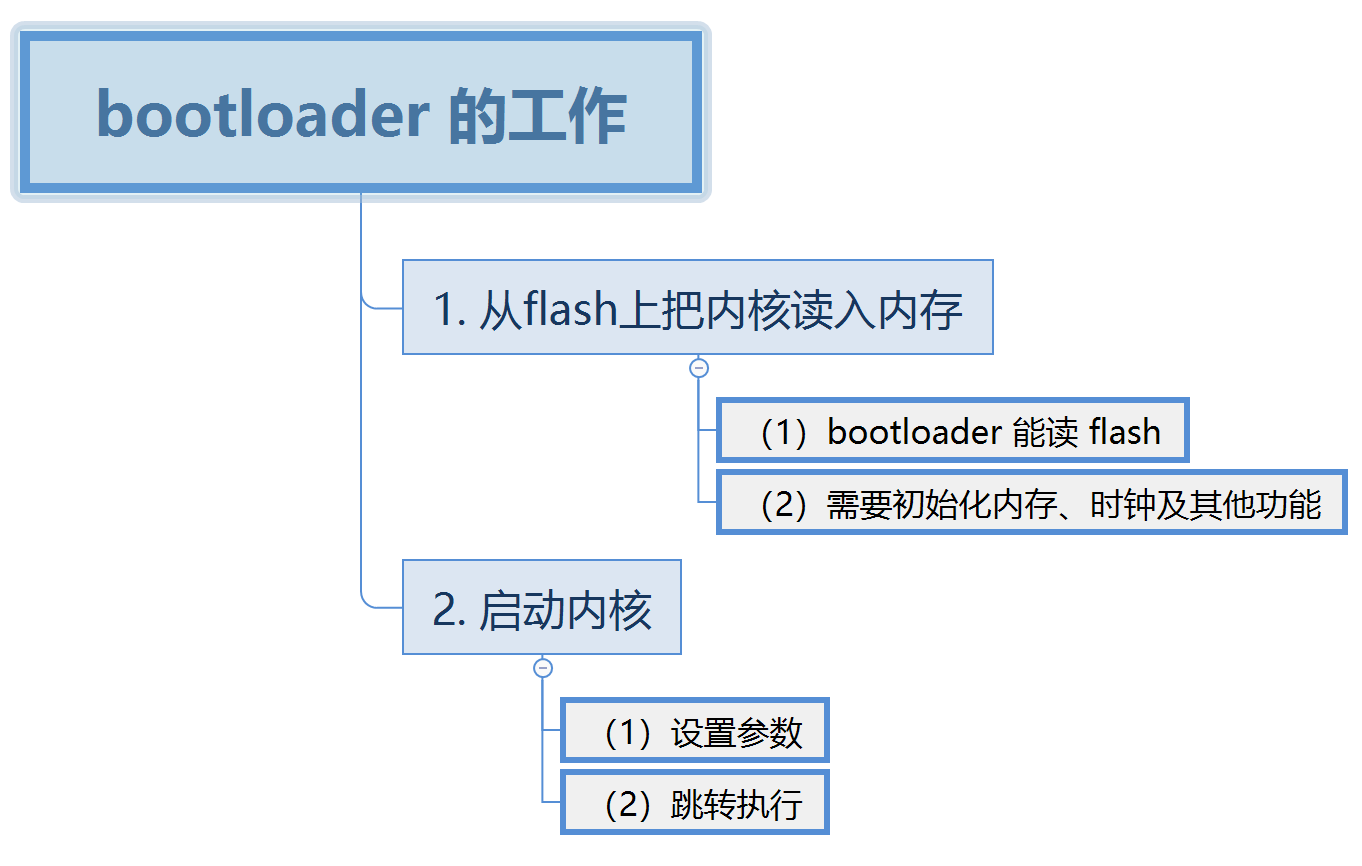

bootloader 的终极功能就是为了启动内核。

　　

• 从上面可以知道最简单的 uboot 编写的步骤：
  • 初始化硬件：关看门狗、设置时钟、设置 SDRAM、初始化 nandflash
  • 如果bootloadre 比较大，要把它重定位到 SDRAM
  • 把内核从 nandflash 读到 SDRAM
  • 设置内核启动参数
  • 跳转执行内核

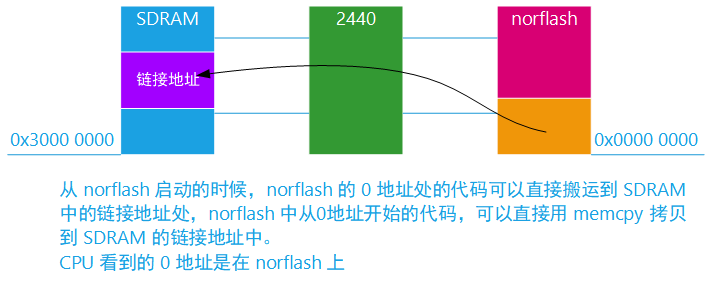

1.1.2 norflash 启动

　　norflash 可以像内存那样读，但是不能像内存那样写。

　　

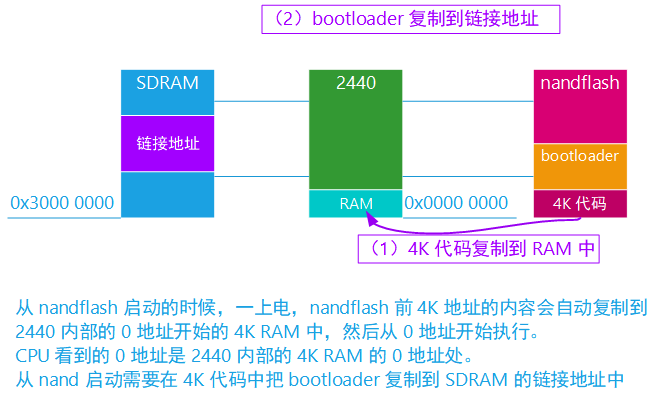

 1.1.3 nandflash 启动

　　





1.2 看门狗及时钟设置

1.2.1 看门狗设置

2440 必须在启动的时候关闭看门狗，不然就会隔一段时间重启芯片。

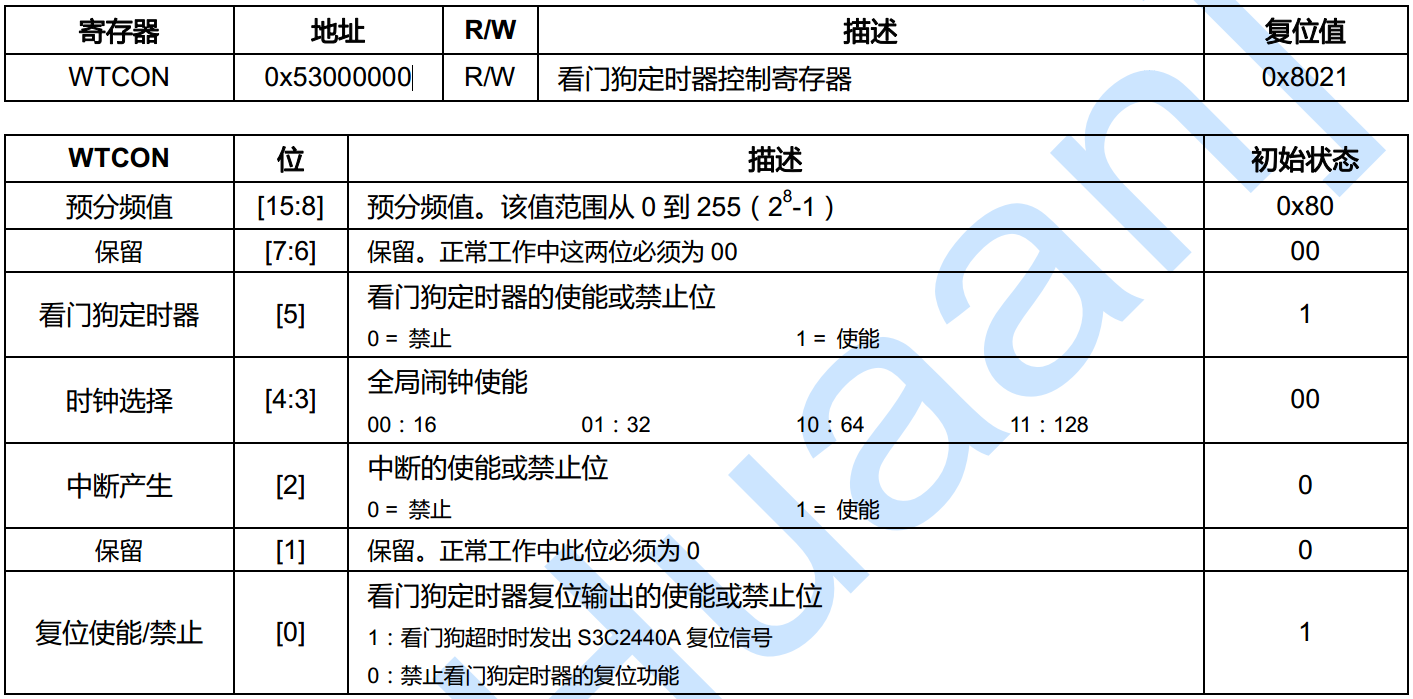

看门狗定时器控制（WTCON）寄存器允许用户使能或禁止看门狗定时器、从 4 个不同源选择时钟信号、使能或禁止中断和使能或禁止看门狗定时器输出。看门狗定时器是用于恢复 S3C2440 上电后若有故障重时新启动；如果不希望控制器重新启动，则应该禁止看门狗定时器。

如果用户希望使用看门狗定时器作为普通定时器，则应使能中断并且禁止看门狗定时器。



#define pWTCON      0x53000000  /** 看门狗定时器控制寄存器 */

    /** 1. 关看门狗 */
    ldr r0, =pWTCON
    mov r1, #0x0
    str r1, [r0]

1.2.2 时钟设置

S3C2440 中的时钟控制逻辑可以产生必须的时钟信号，包括 CPU 的 FCLK，AHB 总线外设的 HCLK 以及 APB 总线外设的 PCLK。S3C2440A 包含两个锁相环（PLL）：一个提供给 FCLK、HCLK 和 PCLK，另一个专用于 USB 模块（48MHz）。、
时钟控制逻辑可以不使用 PLL 来减慢时钟，并且可以由软件连接或断开各外设模块的时钟，以降低功耗。

时钟源的选择与启动模式有关，引导启动时，时钟源的选择如下：

• FCLK，HCLK 和 PCLK
  • FCLK 是提供给 ARM920T 的时钟。
  • HCLK 是提供给用于 ARM920T，存储器控制器，中断控制器，LCD 控制器，DMA 和 USB 主机模块的 AHB 总线的时钟。
  • PCLK 是提供给用于外设如 WDT，IIS，I2C，PWM 定时器，MMC/SD 接口，ADC，UART，GPIO，RTC 和 SPI 的 APB 总线的时钟。

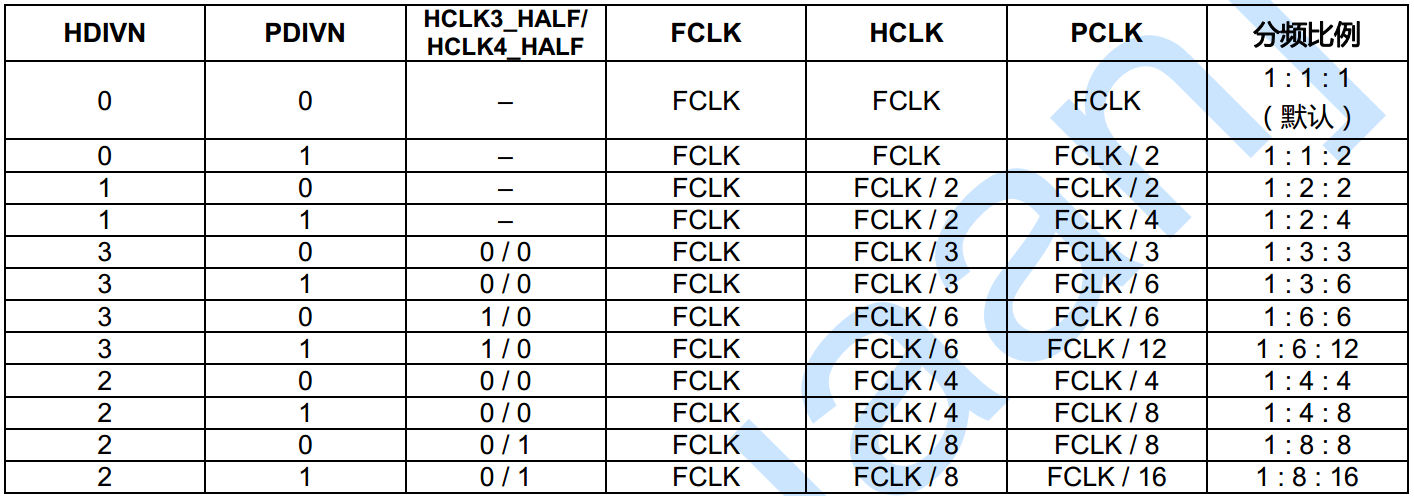

• S3C2440 支持对 FCLK、HCLK 和 PCLK 之间分频比例的选择。该比例由 CLKDIVN 控制寄存器中的 HDIVN 和 PDIVN 所决定。



 对于 S3C2440，芯片手册有这一段需要注意的：



 我们必须将 CPU 总线模式改变为 异步总线模式。

前面已经说明，S3C2440A 包含两个锁相环（PLL）：一个提供给 FCLK、HCLK 和 PCLK，另一个专用于 USB 模块（48MHz）。

所以还必须要设置锁相环，来给 FCLK、HCLK 和 PCLK 来提供时钟源：

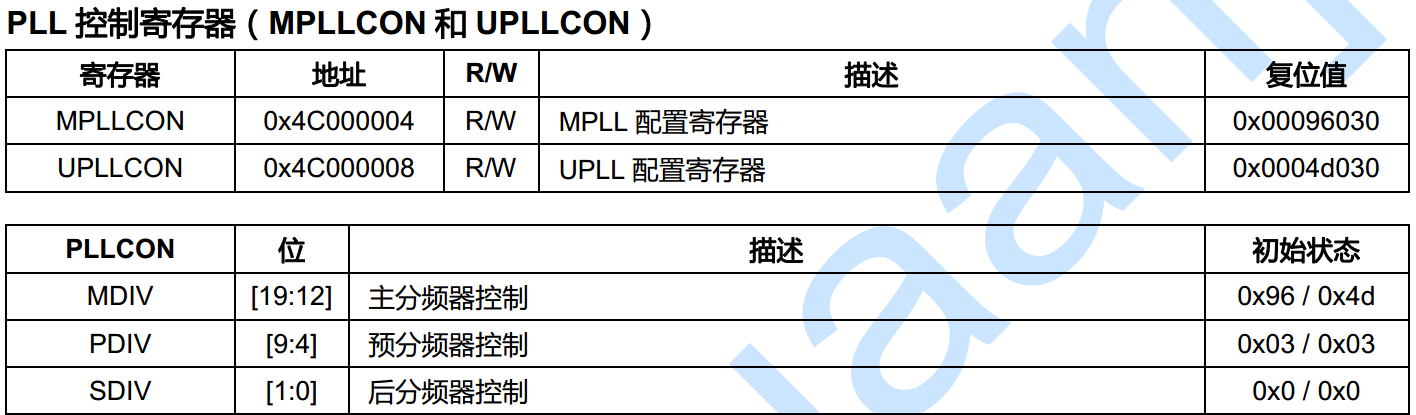

 UPLL 是提供给 USB 使用的，我们需要设置 MPLL，对于 MPLLCON，可以对应芯片手册提供的表进行设置：



•  input frequence：输入时钟源，外部 12M 的晶振，原理图设计的
• output Frequence：输出时钟源，也就是 MDIV，选择 400M，则 MDIV 值是 0x5c

#define CLKDIVN     0x4C000014  /** 时钟分频控制寄存器 */
#define MPLLCON     0x4c000004
#define S3C2440_MPLL_400MHZ     ((0x5c<<12)|(0x01<<4)|(0x01)) /** 400M 时钟源 */

    /** 3. 芯片手册上要求：
     *  如果 HDIVN  非0, CPU 的总线模式应该从 fast bus mode 变为 asynchronous bus mode */
    mrc p15, 0, r1, c1, c0, 0   /* 读出控制寄存器 */
    orr r1, r1, #0xc0000000     /* 设置为 asynchronous bus mode */
    mcr p15, 0, r1, c1, c0, 0   /* 写入控制寄存器 */

    /** 4. 设置时钟频率 */
    ldr r0, =MPLLCON
    ldr r1, =S3C2440_MPLL_400MHZ
    str r1, [r0]

    /** 5. 初始化 SDRAM */
    mov ip, lr          /** 保存当前程序地址到 ip  寄存器 */
    bl sdram_init       /** 执行 SDRAM 的初始化 */
    mov    lr, ip
