matplotlib的基本使用
绘制折线图

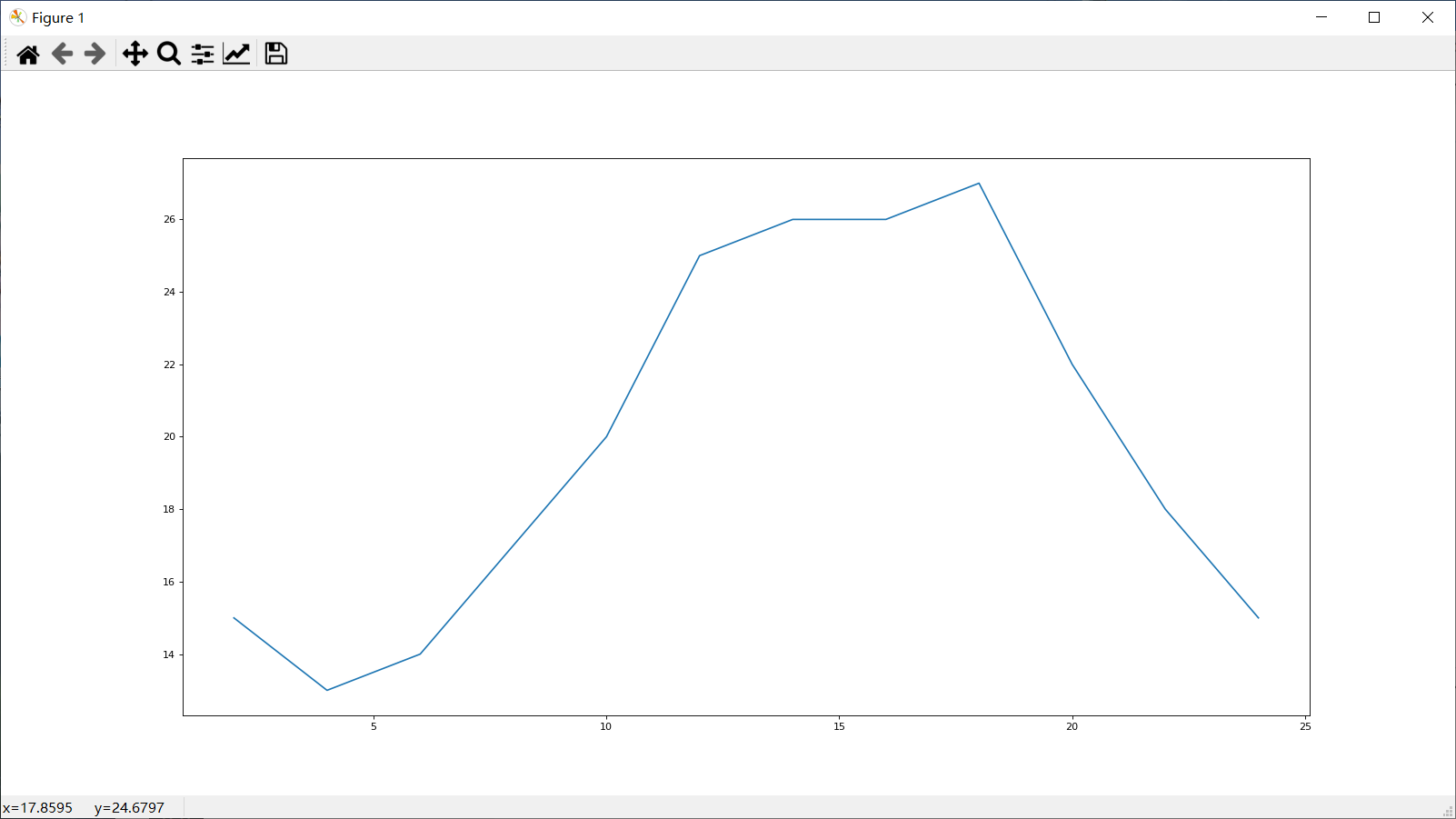

直接绘制
from matplotlib import pyplot as plt
x = range(2,26,2)
y = [15,13,14,17,20,25,26,26,27,22,18,15]
plt.plot(x,y)#绘图
plt.show()
修改下大小
在显示之前修改窗口plt.figure(figsize=(20,10),dpi=80)
from matplotlib import pyplot as plt
x = range(2,26,2)
y = [15,13,14,17,20,25,26,26,27,22,18,15]
plt.figure(figsize=(20,10),dpi=80)
plt.plot(x,y)
plt.show()
保存图片
在绘图之后，使用plt.savefig("./t1.png")来保存
如果将后缀名设置为.svg这种矢量图格式，就可以保存为矢量图
from matplotlib import pyplot as plt
x = range(2,26,2)
y = [15,13,14,17,20,25,26,26,27,22,18,15]
plt.figure(figsize=(20,10),dpi=80)
plt.plot(x,y)
plt.savefig("./t1.png")
plt.show()

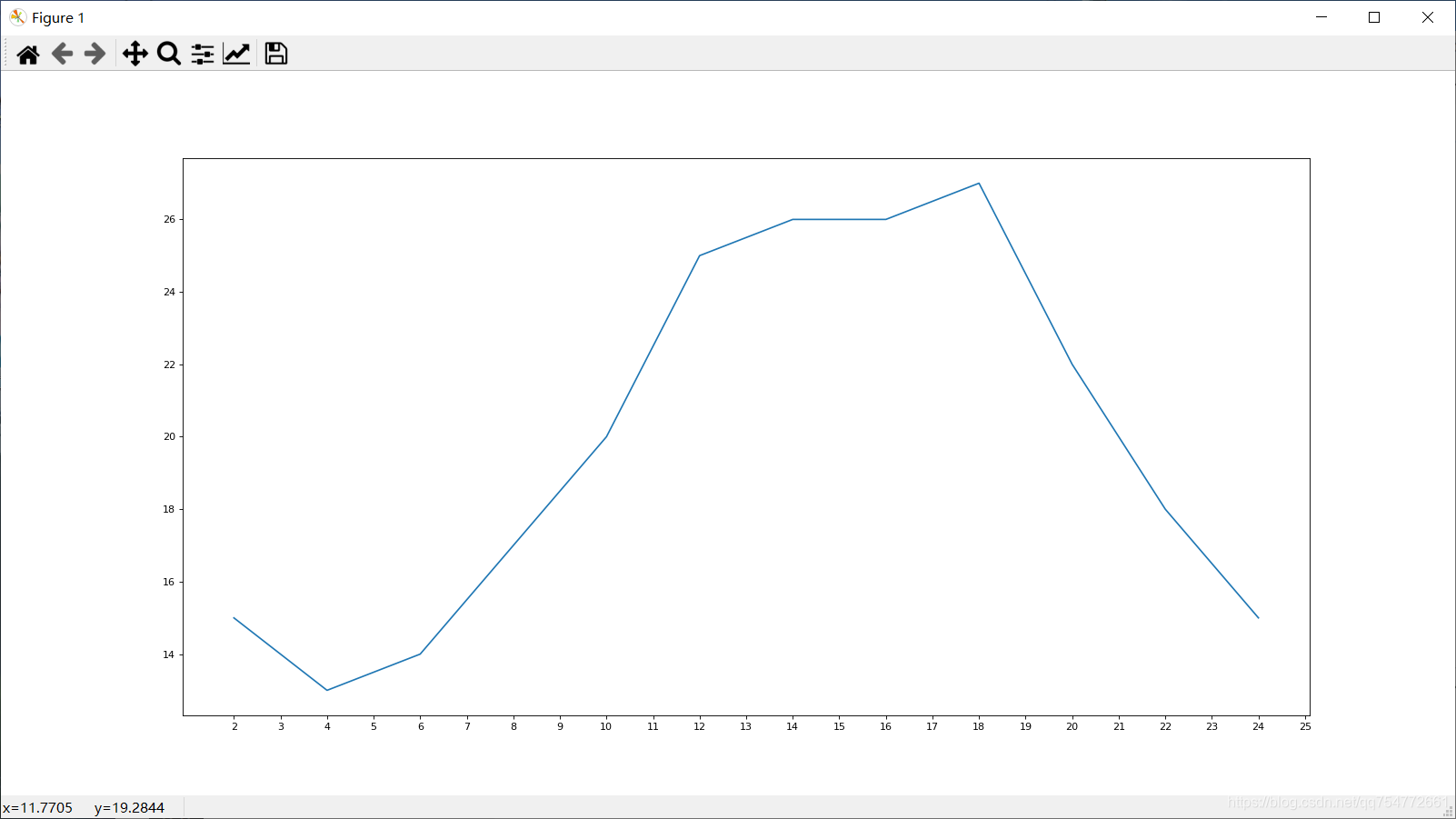

设置刻度
plt.xticks(range(2,26))，在xticks方法里面传入一个列表也可以
如果是y轴，就使用yticks函数
from matplotlib import pyplot as plt
x = range(2,26,2)
y = [15,13,14,17,20,25,26,26,27,22,18,15]
plt.figure(figsize=(20,10),dpi=80)
plt.xticks(range(2,26))
plt.plot(x,y)
plt.show()
一个时间温度的案例
如果列表a表示10点到12点的每一分钟的气温,如何绘制折线图观察每分钟气温的变化情况?
from matplotlib import pyplot as plt
import random
x = range(120)
y = [random.randint(20,35) for i in range(120)]
plt.figure(figsize=(20,10),dpi=80)
x_ticks = [f"10点{i}分" for i in range(60)]+[f"11点{i}分" for i in range(60)]
plt.xticks(x[::5],x_ticks[::5],rotation = 45)
plt.plot(x,y)
plt.show()
然后发现中文显示有问题，于是加入以下代码
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
完整代码
from matplotlib import pyplot as plt
import random
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
x = range(120)
y = [random.randint(20,35) for i in range(120)]
plt.figure(figsize=(20,10),dpi=80)
x_ticks = [f"10点{i}分" for i in range(60)]+[f"11点{i}分" for i in range(60)]
plt.xticks(x[::5],x_ticks[::5],rotation = 45)
plt.plot(x,y)
plt.show()

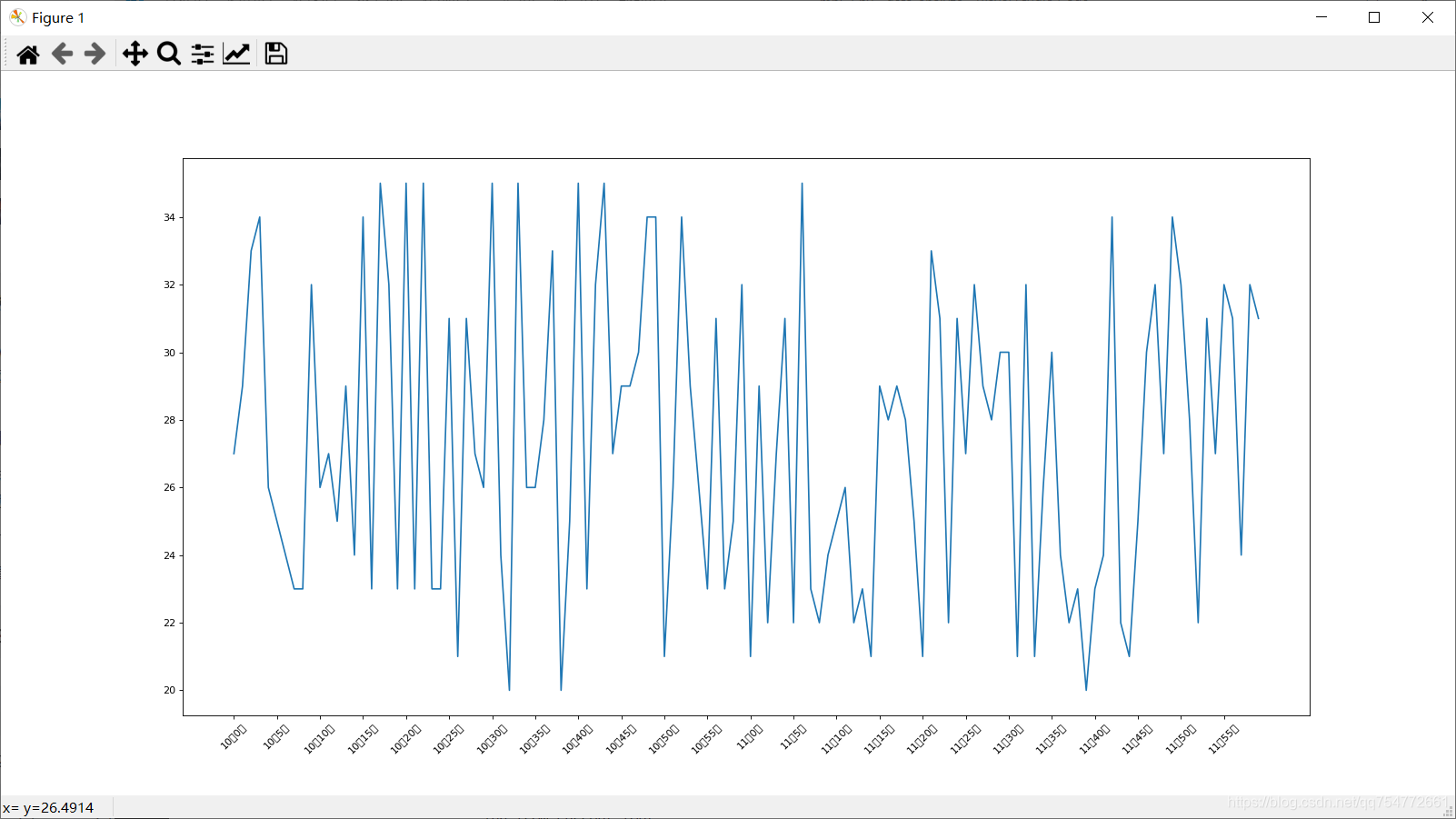

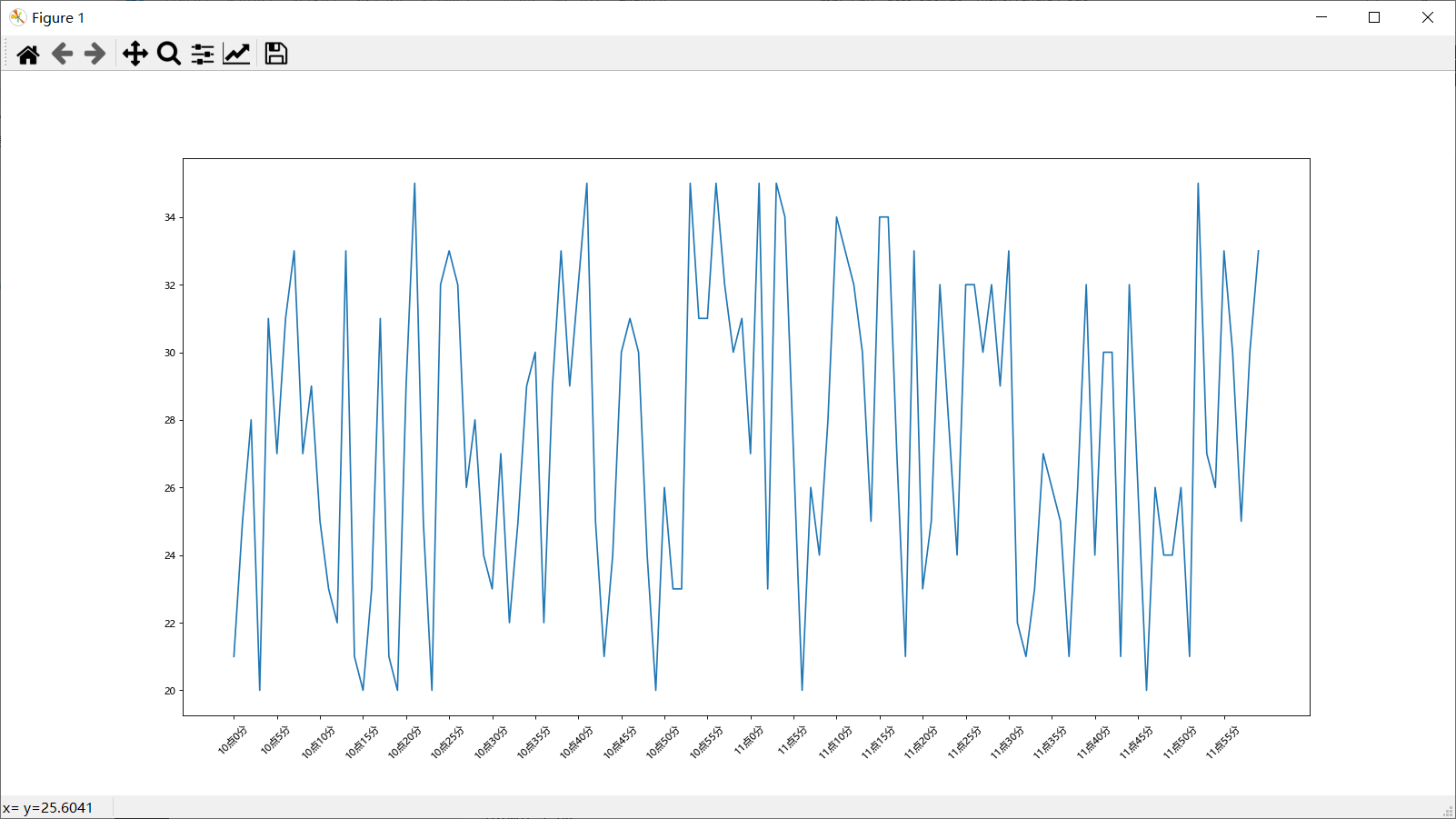

最后的效果

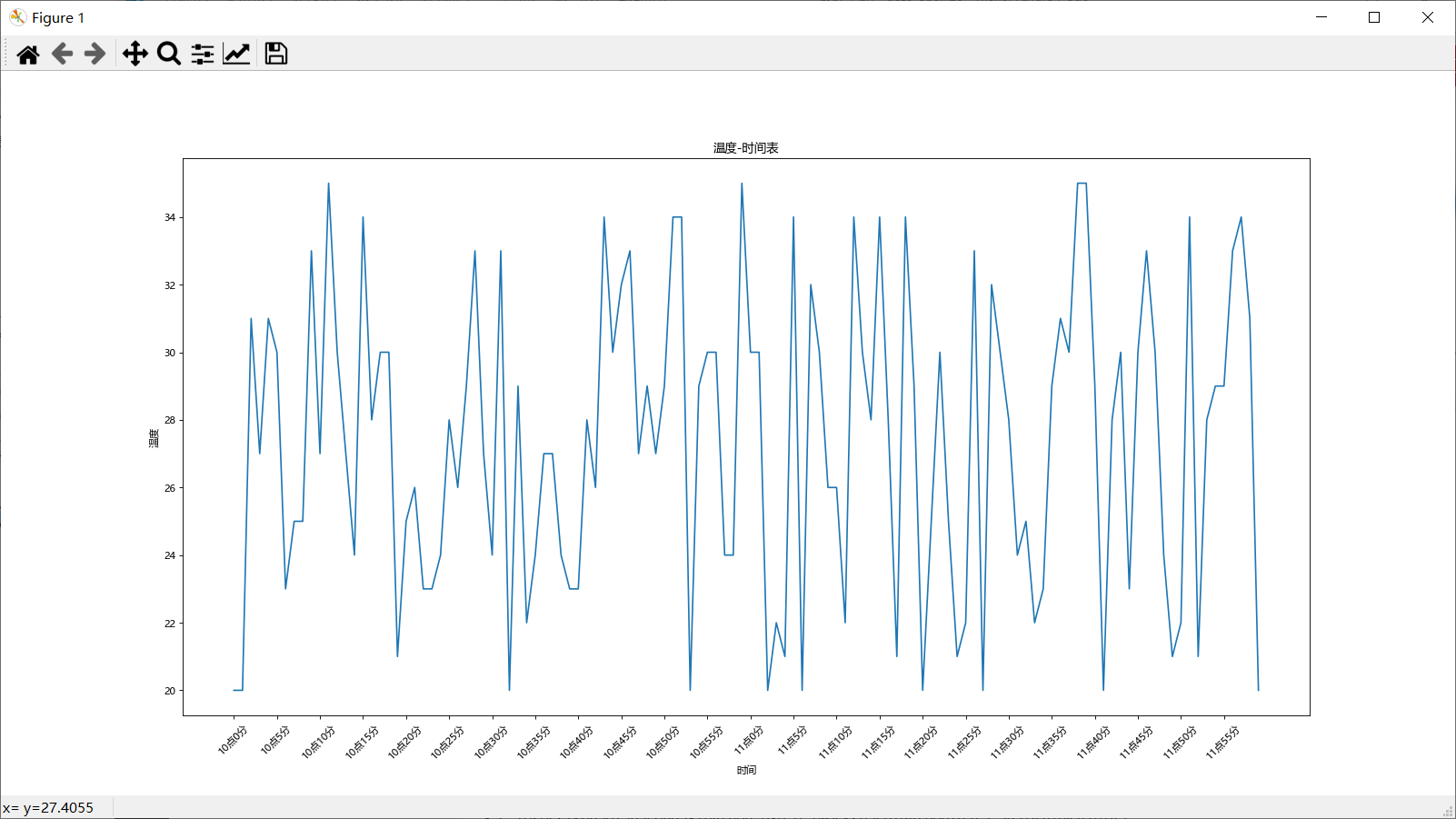

添加描述信息
plt.xlabel('时间')
plt.ylabel('温度')
plt.title('温度-时间表')

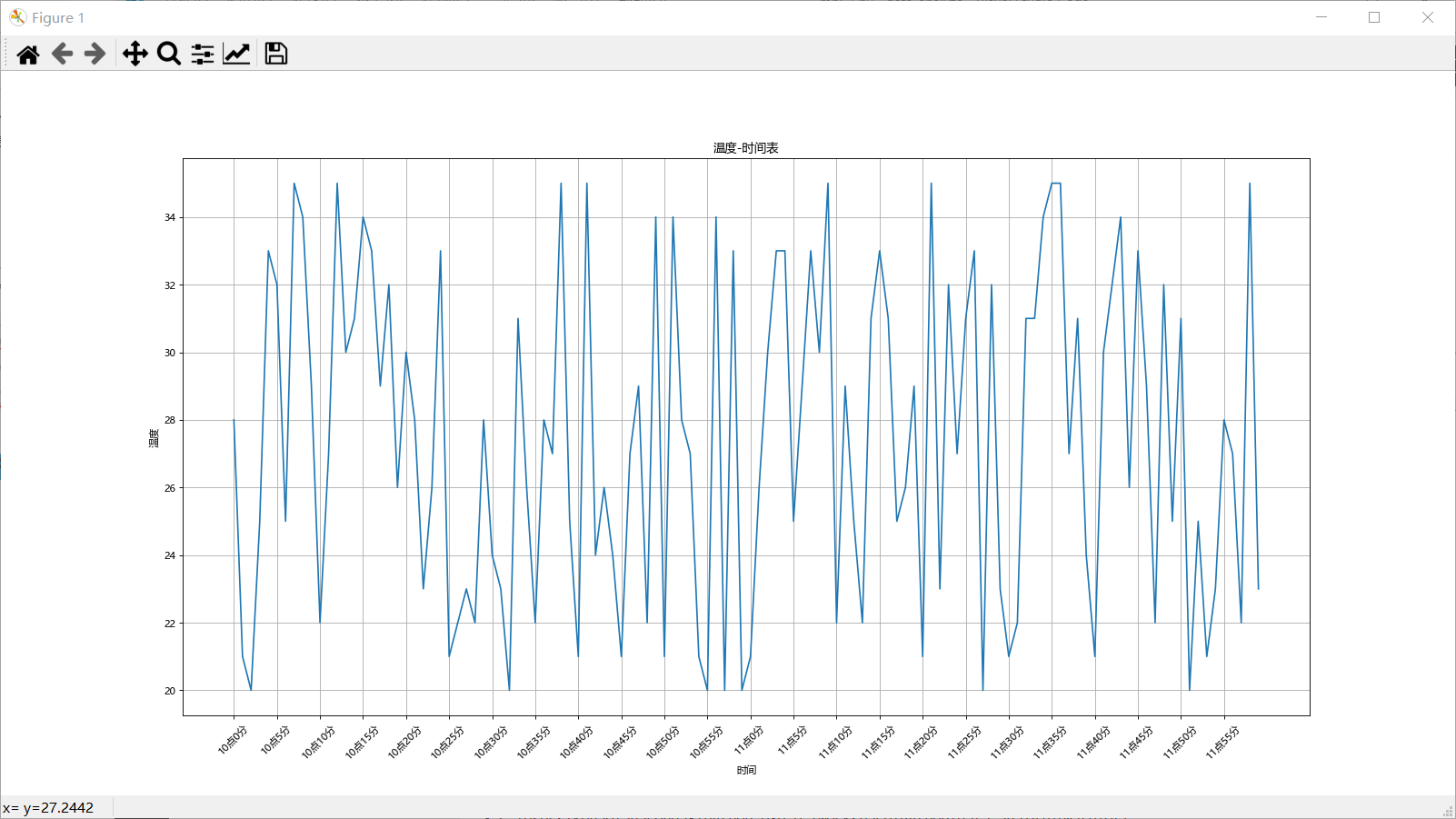

绘制网格
plt.grid()

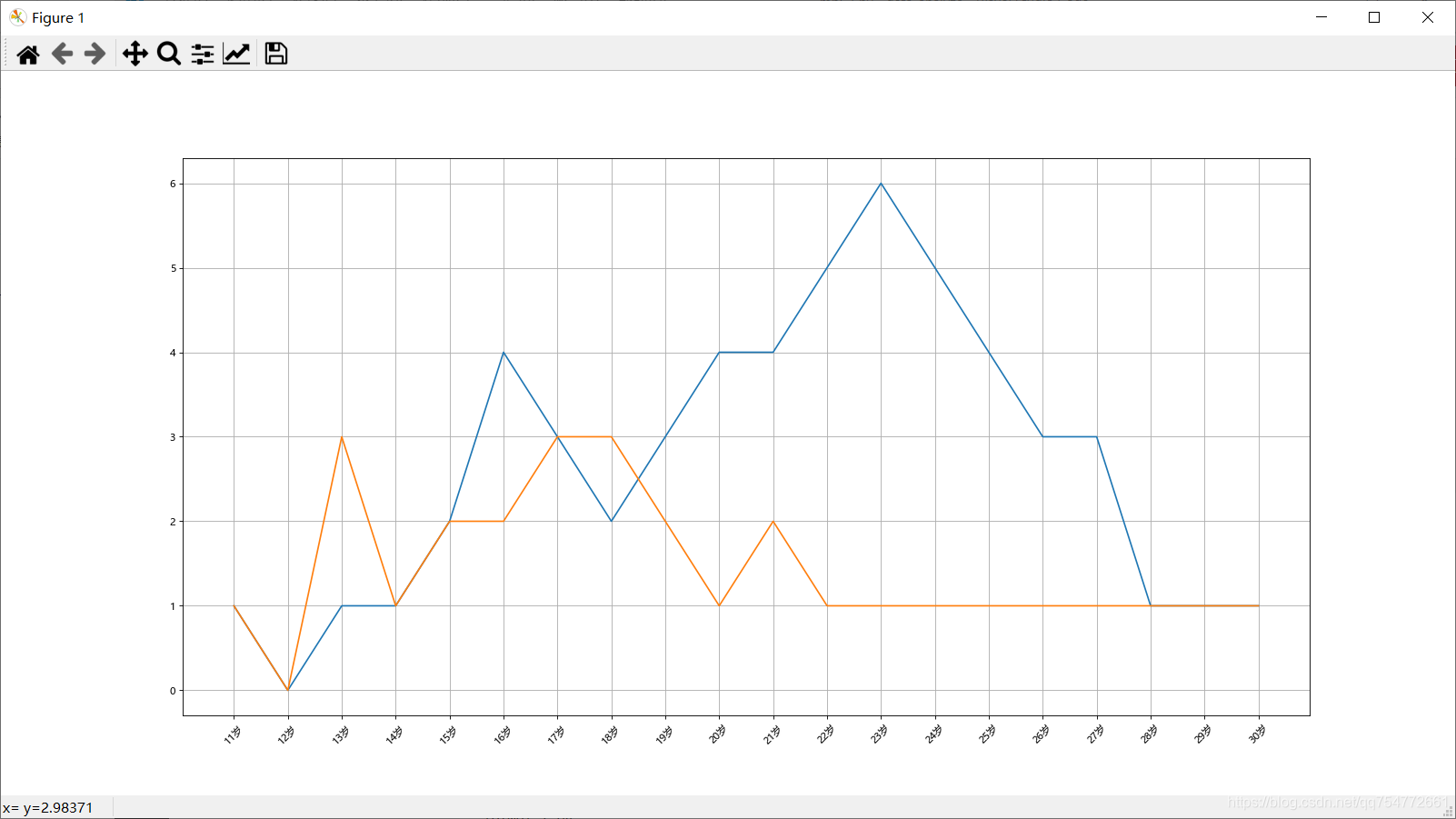

画两条线
from matplotlib import pyplot as plt
import random
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
x = range(11,31)
y_1 = [1,0,1,1,2,4,3,2,3,4,4,5,6,5,4,3,3,1,1,1]
y_2 = [1,0,3,1,2,2,3,3,2,1 ,2,1,1,1,1,1,1,1,1,1]
plt.figure(figsize=(20,10),dpi=80)
x_ticks = [f"{i}岁" for i in x ]
plt.xticks(x,x_ticks,rotation = 45)
plt.grid()
plt.plot(x,y_1)
plt.plot(x,y_2)

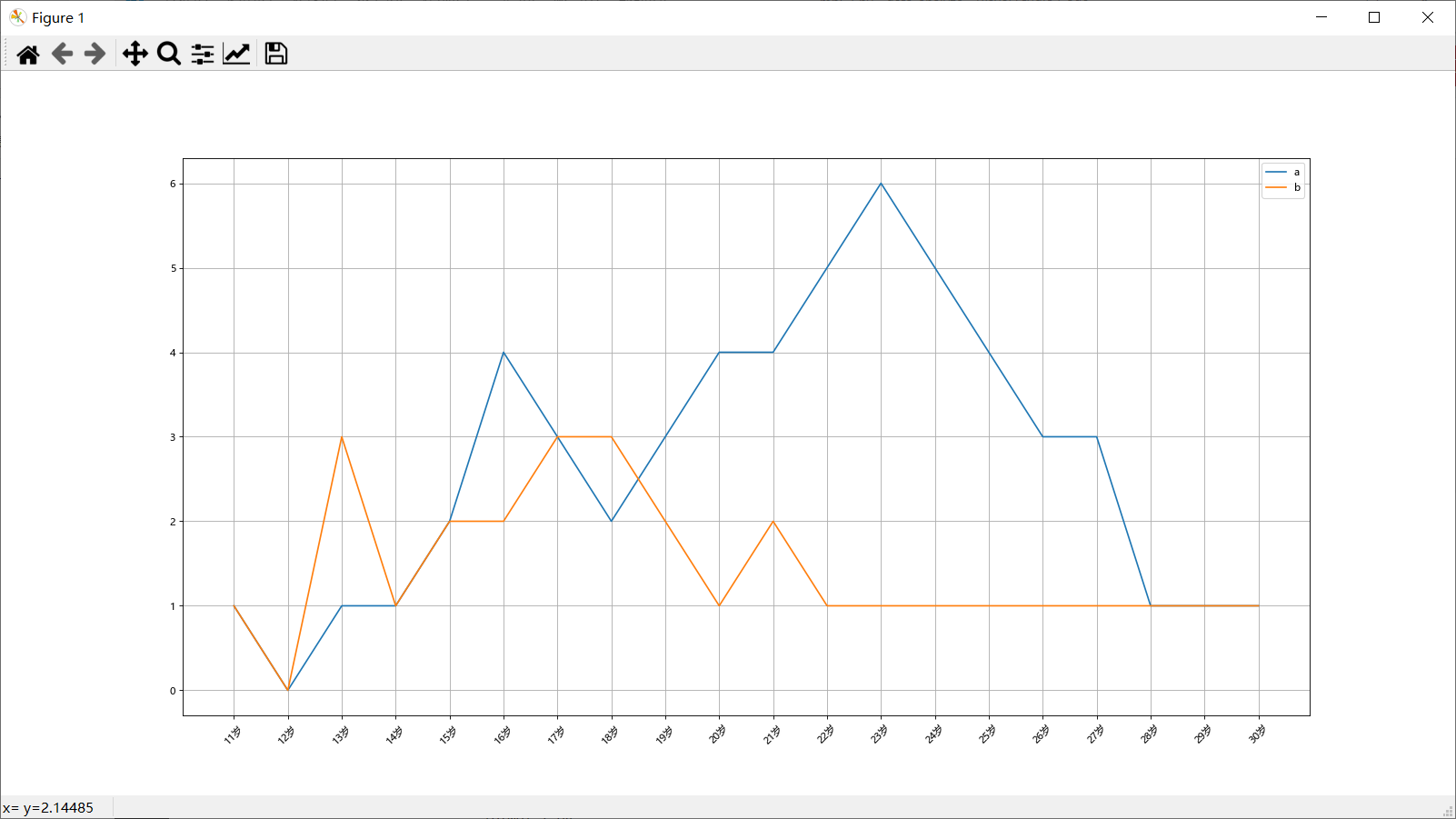

对每条线添加图示
主要是这三行代码
plt.plot(x,y_1,label = 'a')
plt.plot(x,y_2,label = 'b')
plt.legend()
完整代码如下
from matplotlib import pyplot as plt
import random
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
x = range(11,31)
y_1 = [1,0,1,1,2,4,3,2,3,4,4,5,6,5,4,3,3,1,1,1]
y_2 = [1,0,3,1,2,2,3,3,2,1 ,2,1,1,1,1,1,1,1,1,1]
plt.figure(figsize=(20,10),dpi=80)
x_ticks = [f"{i}岁" for i in x ]
plt.xticks(x,x_ticks,rotation = 45)
plt.grid()
plt.plot(x,y_1,label = 'a')
plt.plot(x,y_2,label = 'b')
plt.legend()
plt.show()

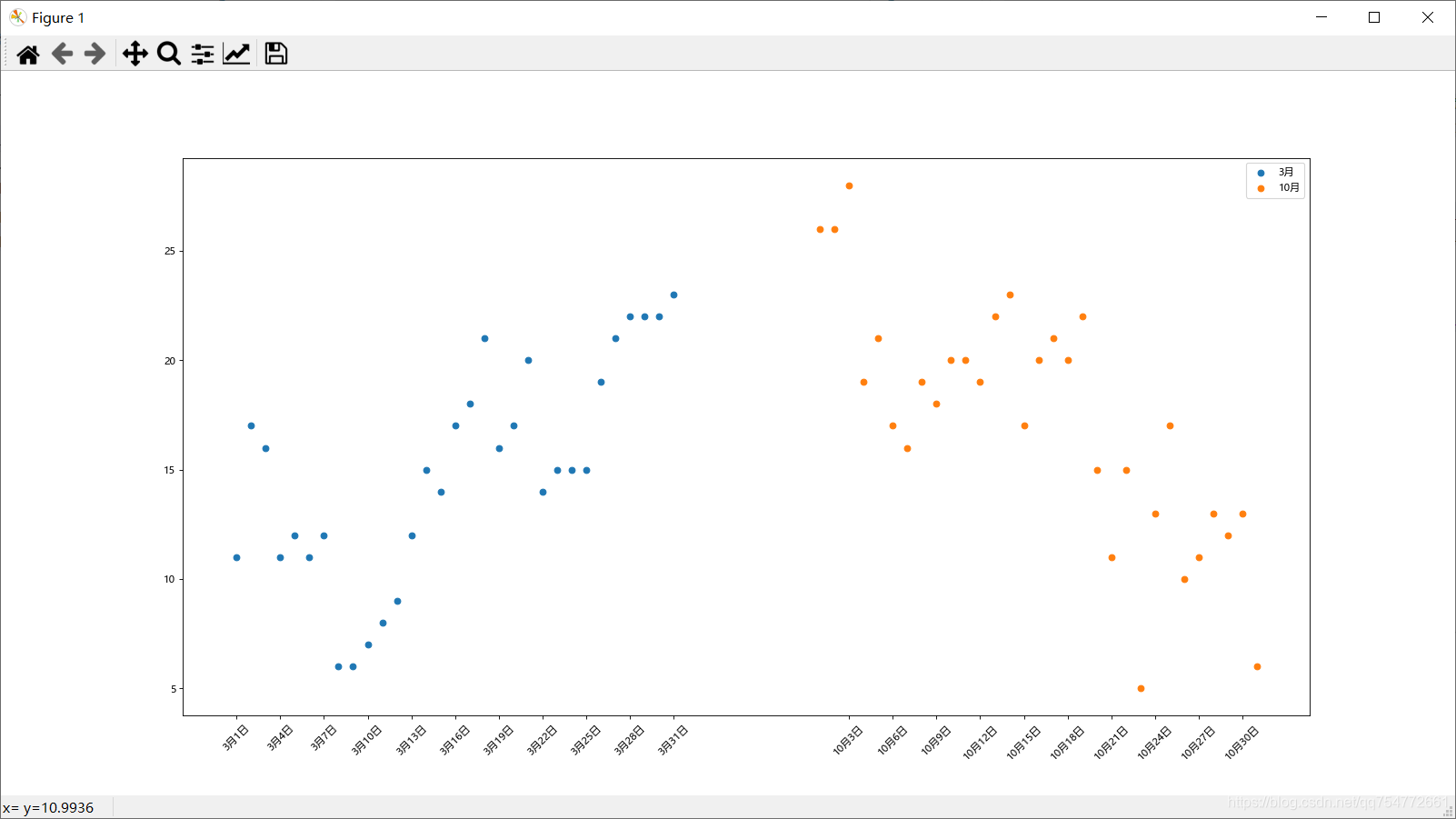

绘制散点图
绘制散点图使用：plt.scatter(x,y)
from matplotlib import pyplot as plt
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
x_3 = range(1,32)
x_10 = range(1+40,32+40)
y_3 = [11,17,16,11,12,11,12,6,6,7,8,9,12,15,14,17,18,21,16,17,20,14,15,15,15,19,21,22,22,22,23]
y_10 = [26,26,28,19,21,17,16,19,18,20,20,19,22,23,17,20,21,20,22,15,11,15,5,13,17,10,11,13,12,13,6]
plt.figure(figsize=(20,10),dpi=80)
x_ticks = [f"3月{i}日" for i in x_3 ]+[f"10月{i}日" for i in x_3 ]
x = list(x_3)+list(x_10)
plt.xticks(x[::3],x_ticks[::3],rotation = 45)
plt.scatter(x_3,y_3,label = '3月')
plt.scatter(x_10,y_10,label = '10月')
plt.legend()
plt.show()

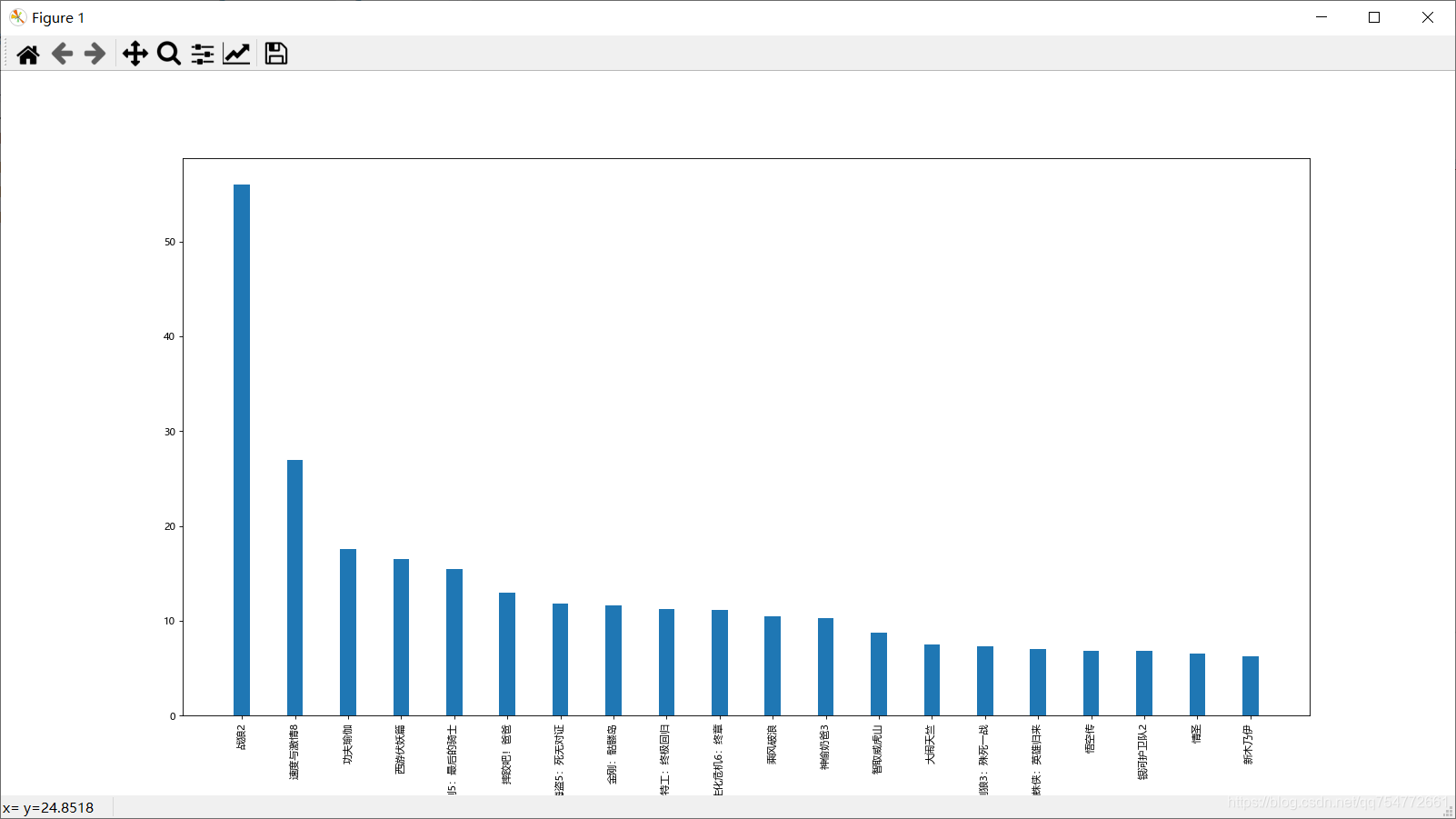

绘制条状图
绘制条状图使用:plt.bar(a,b)
from matplotlib import pyplot as plt
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
a = ["战狼2","速度与激情8","功夫瑜伽","西游伏妖篇","变形金刚5：最后的骑士","摔跤吧！爸爸","加勒比海盗5：死无对证","金刚：骷髅岛","极限特工：终极回归","生化危机6：终章","乘风破浪","神偷奶爸3","智取威虎山","大闹天竺","金刚狼3：殊死一战","蜘蛛侠：英雄归来","悟空传","银河护卫队2","情圣","新木乃伊",]
b=[56.01,26.94,17.53,16.49,15.45,12.96,11.8,11.61,11.28,11.12,10.49,10.3,8.75,7.55,7.32,6.99,6.88,6.86,6.58,6.23]
plt.figure(figsize=(20,10),dpi=80)
plt.xticks(rotation = 90)
plt.bar(a,b,width=0.3)
plt.show()

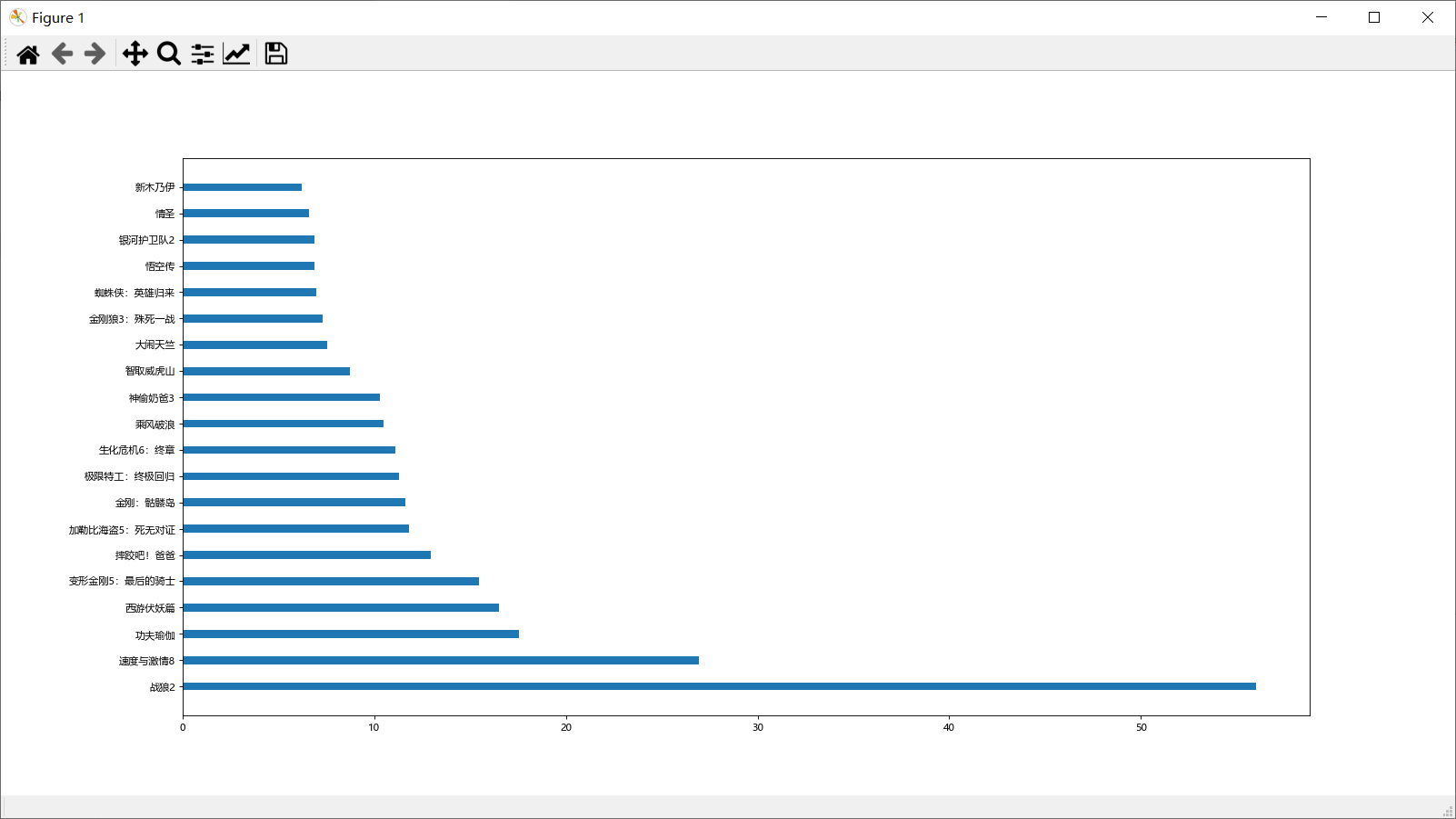

想要横向显示数据
将plt.bar(a,b,width=0.3)改为plt.barh(a,b,height=0.3)
from matplotlib import pyplot as plt
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
a = ["战狼2","速度与激情8","功夫瑜伽","西游伏妖篇","变形金刚5：最后的骑士","摔跤吧！爸爸","加勒比海盗5：死无对证","金刚：骷髅岛","极限特工：终极回归","生化危机6：终章","乘风破浪","神偷奶爸3","智取威虎山","大闹天竺","金刚狼3：殊死一战","蜘蛛侠：英雄归来","悟空传","银河护卫队2","情圣","新木乃伊",]
b=[56.01,26.94,17.53,16.49,15.45,12.96,11.8,11.61,11.28,11.12,10.49,10.3,8.75,7.55,7.32,6.99,6.88,6.86,6.58,6.23]
plt.figure(figsize=(20,10),dpi=80)
plt.barh(a,b,height=0.3)
plt.show()

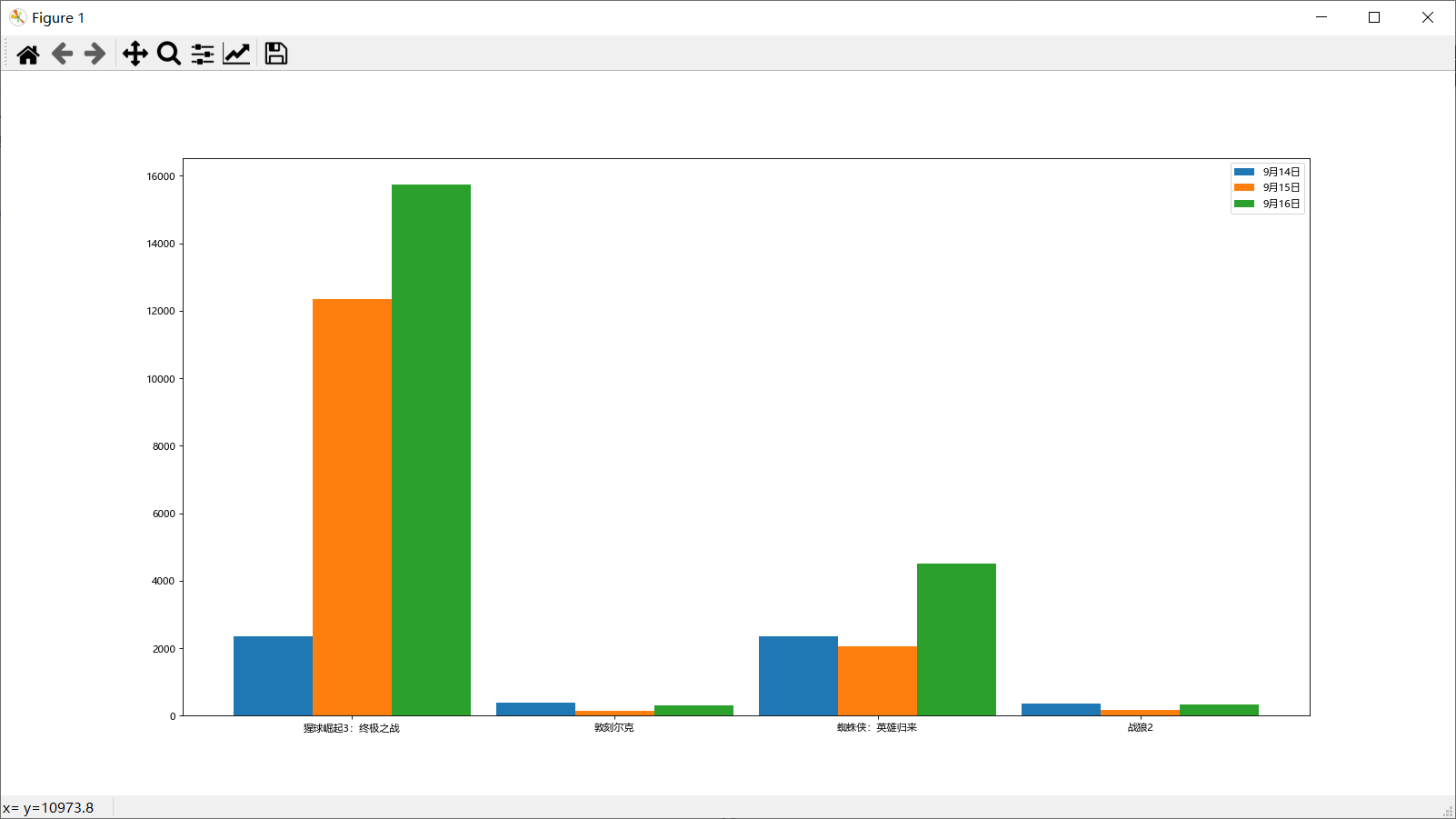

多次条状图
假设你知道了列表a中电影分别在2017-09-14(b_14), 2017-09-15(b_15), 2017-09-16(b_16)三天的票房,为了展示列表中电影本身的票房以及同其他电影的数据对比情况,应该如何更加直观的呈现该数据?
from matplotlib import pyplot as plt
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
a = ["猩球崛起3：终极之战","敦刻尔克","蜘蛛侠：英雄归来","战狼2"]
b_16 = [15746,312,4497,319]
b_15 = [12357,156,2045,168]
b_14 = [2358,399,2358,362]
plt.figure(figsize=(20,10),dpi=80)
plt.xticks([i+0.3 for i in range(len(a))],a)
plt.bar([i for i in range(len(a))],b_14,width=0.3,label = '9月14日')
plt.bar([i+0.3 for i in range(len(a))],b_15,width=0.3,label = '9月15日')
plt.bar([i+0.6 for i in range(len(a))],b_16,width=0.3,label = '9月16日')
plt.legend()
plt.show()

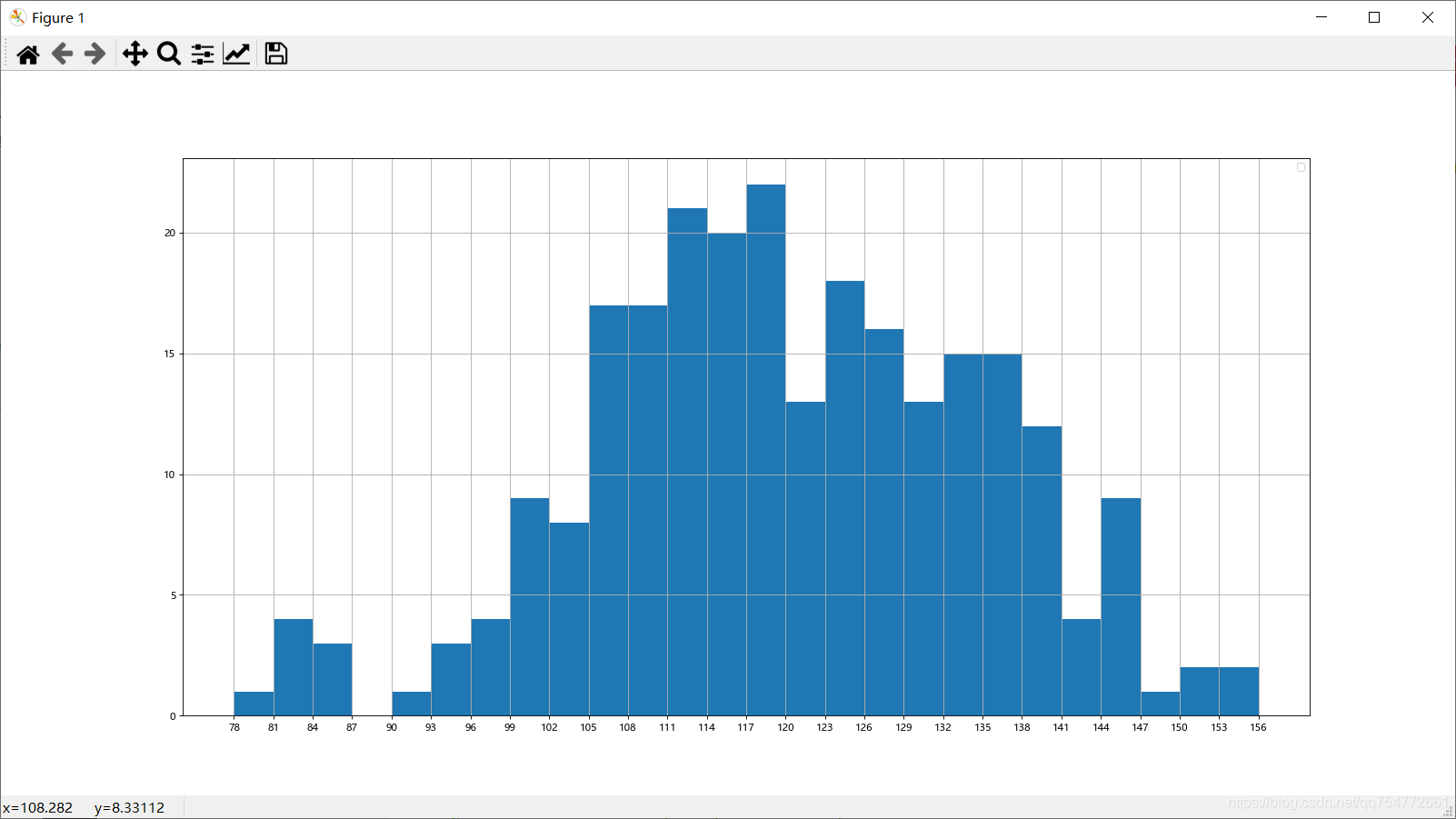

绘制直方图
对一个list的数据进行分组，然后对每个分组的数量进行绘制统计图,使用plt.hist(a,num)
第一个参数是数据
第二个参数是分组的个数（多少条线）
第三个参数是设置起始点和结束点
第四个参数是是否显示为概率直方图
...官方文档
与条形图不同的地方是：条形图中给定的list的值就是高度，而直方图是根据统计的结果来确定高度，list的值就是处于x轴的范围
假设你获取了250部电影的时长(列表a中),希望统计出这些电影时长的分布状态(比如时长为100分钟到120分钟电影的数量,出现的频率)等信息,你应该如何呈现这些数据?
from matplotlib import pyplot as plt
#解决中文显示问题
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei'] # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False # 解决保存图像是负号'-'显示为方块的问题
a=[131, 98, 125, 131, 124, 139, 131, 117, 128, 108, 135, 138, 131, 102, 107, 114, 119, 128, 121, 142, 127, 130, 124, 101, 110, 116, 117, 110, 128, 128, 115, 99, 136, 126, 134, 95, 138, 117, 111,78, 132, 124, 113, 150, 110, 117, 86, 95, 144, 105, 126, 130,126, 130, 126, 116, 123, 106, 112, 138, 123, 86, 101, 99, 136,123, 117, 119, 105, 137, 123, 128, 125, 104, 109, 134, 125, 127,105, 120, 107, 129, 116, 108, 132, 103, 136, 118, 102, 120, 114,105, 115, 132, 145, 119, 121, 112, 139, 125, 138, 109, 132, 134,156, 106, 117, 127, 144, 139, 139, 119, 140, 83, 110, 102,123,107, 143, 115, 136, 118, 139, 123, 112, 118, 125, 109, 119, 133,112, 114, 122, 109, 106, 123, 116, 131, 127, 115, 118, 112, 135,115, 146, 137, 116, 103, 144, 83, 123, 111, 110, 111, 100, 154,136, 100, 118, 119, 133, 134, 106, 129, 126, 110, 111, 109, 141,120, 117, 106, 149, 122, 122, 110, 118, 127, 121, 114, 125, 126,114, 140, 103, 130, 141, 117, 106, 114, 121, 114, 133, 137, 92,121, 112, 146, 97, 137, 105, 98, 117, 112, 81, 97, 139, 113,134, 106, 144, 110, 137, 137, 111, 104, 117, 100, 111, 101, 110,105, 129, 137, 112, 120, 113, 133, 112, 83, 94, 146, 133, 101,131, 116, 111, 84, 137, 115, 122, 106, 144, 109, 123, 116, 111,111, 133, 150]
plt.figure(figsize=(20,10),dpi=80)
plt.grid()
width = 3 #组距
num = (max(a)-min(a))//width
plt.hist(a,num)
plt.xticks(range(min(a),max(a)+width,width))
plt.legend()
plt.show()
