Allegro16.6出gerber文件

Allegro16.6出gerber文件

原文链接:https://blog.csdn.net/jiangchao3392/article/details/82388953

1.电气错误检测

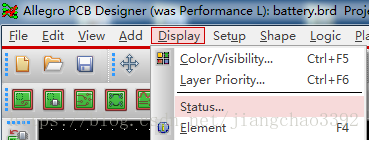

Display -->Status

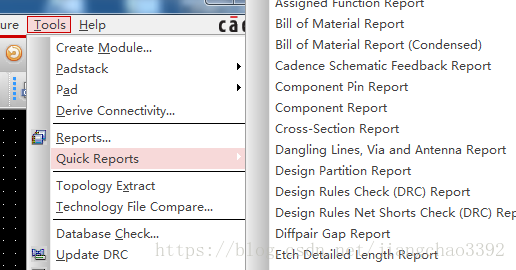

PCB单项检查:Tools --> Quick Reports

  1. Unconnected Pins Report
  2. Unplaced Components Report
  3. Design Rules Check(DRC) Report等。

敷铜检查:

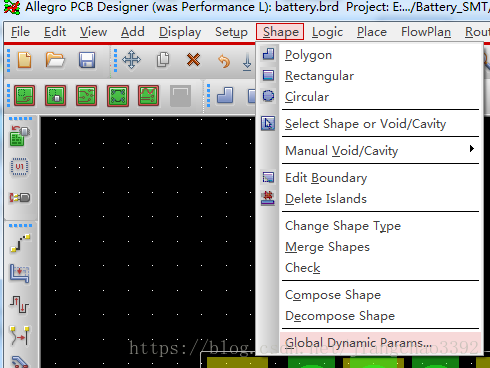

Shape---> Global Dynamic Params

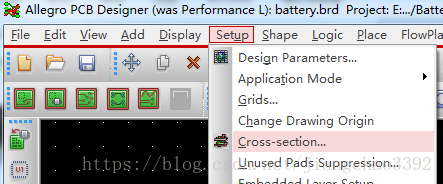

板层设置检查:

Setup --> Cross-section

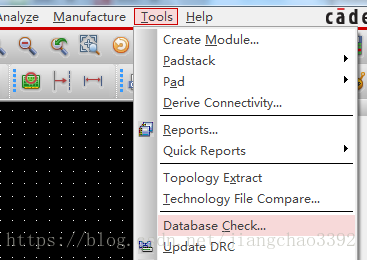

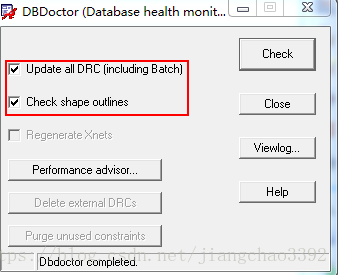

Database Check: Tools --> Database Check

再次查看status状态:
Display -->Status

2.设置板子参数

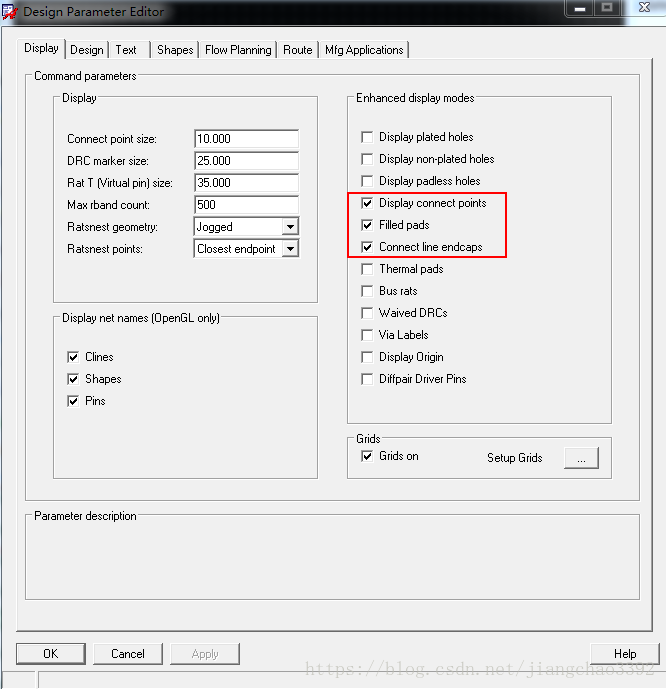

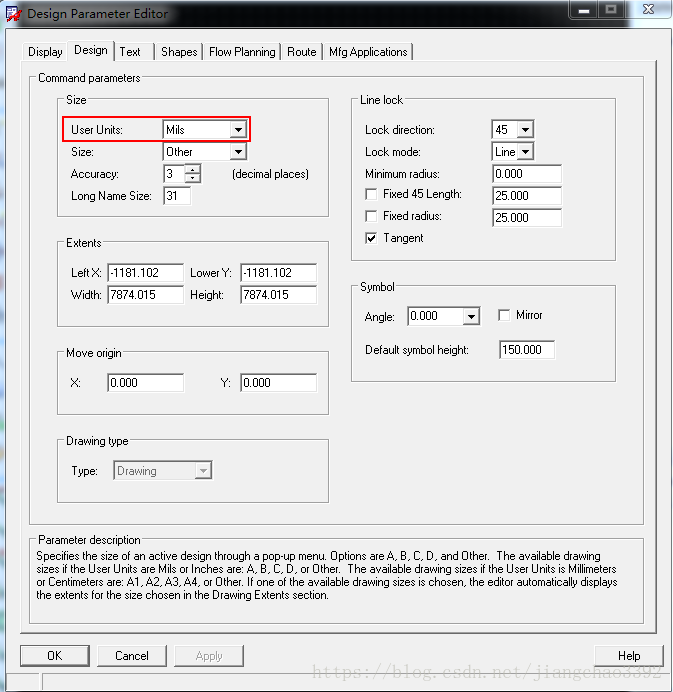

Setup -->Design Parameters:

3.出钻孔图

出钻孔图和光绘图前,先设置 钻孔文件和gerber文件保存的文件夹,这样生成的文件不会混乱。

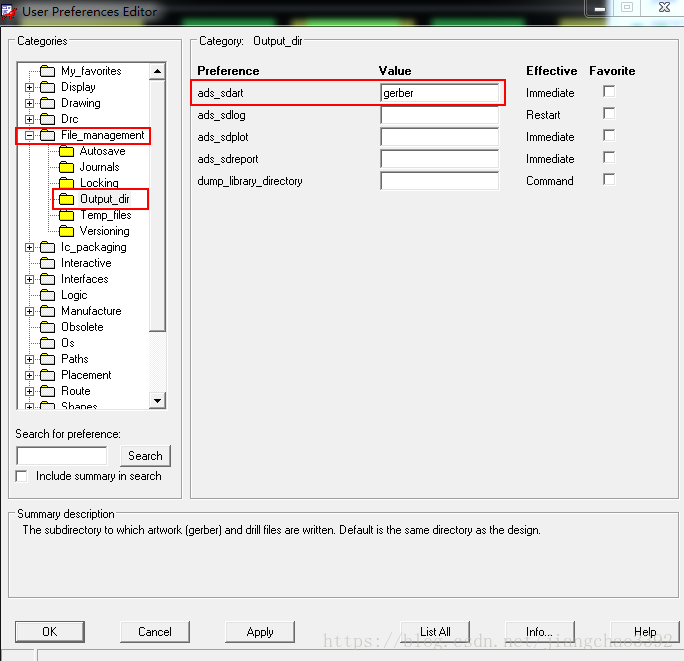

菜单栏“Setup”->”User Preferences…”->”File_management”->”Output_dir”

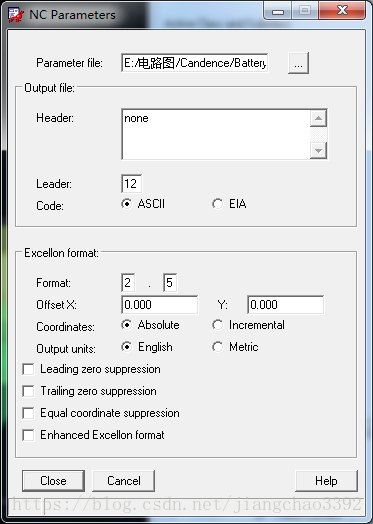

3.1设置钻孔参数:

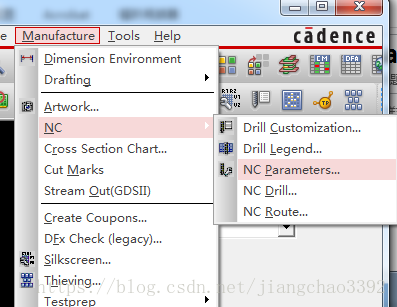

Manufacture --> NC --> NC Parameters

单击close按钮后会在工程所在目录下生成nc_param.txt钻孔参数文件。

3.2 自动生成钻孔图形

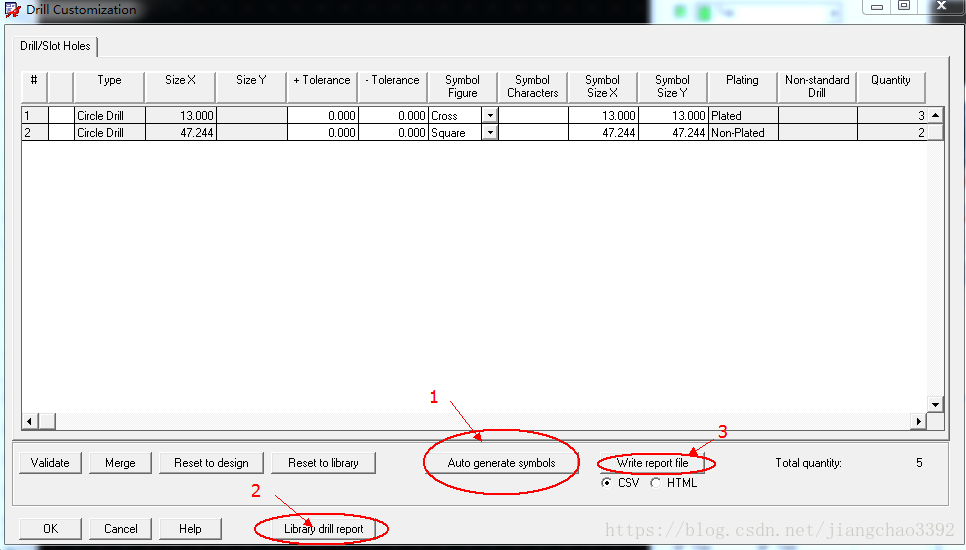

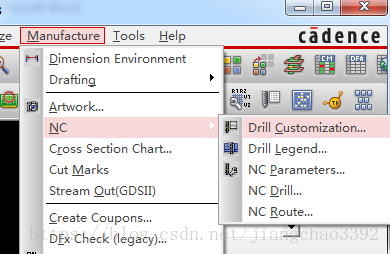

Manufacture --> NC --> Drill Customization


点击上图红色方框1,allegro会自动为当前电路板中的钻孔分配符号和图形,

点击红色方框2,弹出的对话框可以查看所有钻孔焊盘信息,

点击红色方框3,可以将钻孔信息保存至输出文件中。

3.3 放置钻孔图和钻孔表

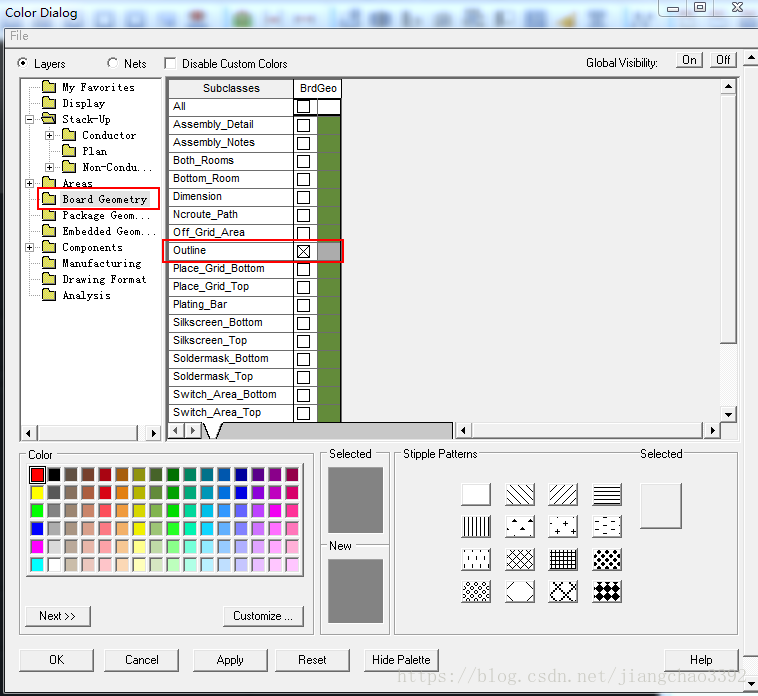

放置前,先设置,关闭所有层显示,单独打开 out-line

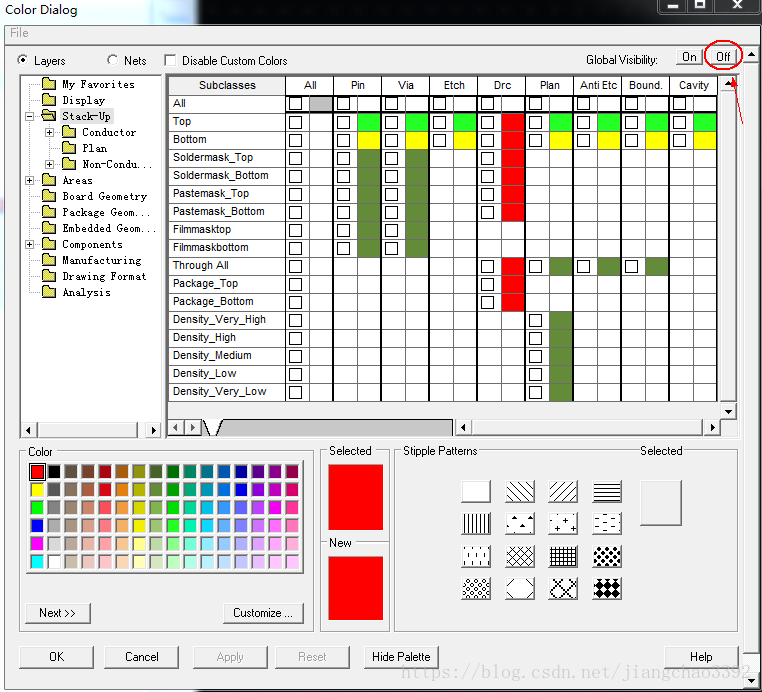

Display--> Color/Visibility, Global Visibility Off

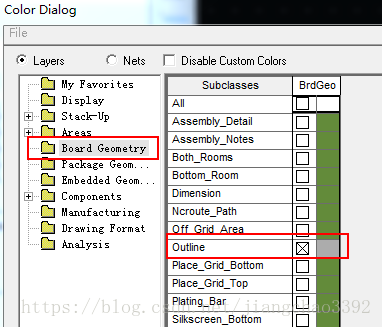

然后单独打开OUTLINE层

点击 Apply --> OK.

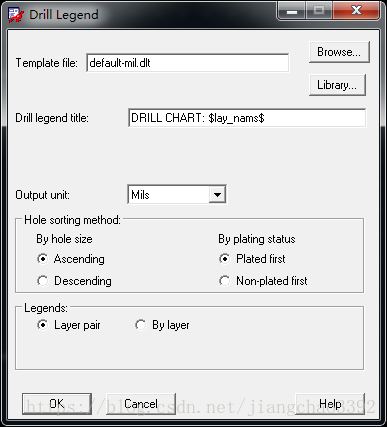

设置钻孔:

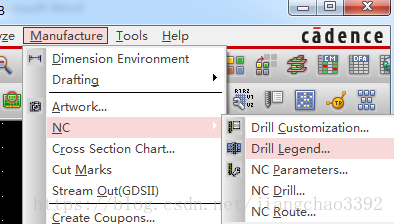

Manufacture-NC-Drill Legend

点击 OK 后 鼠标会附带一个框 放到图旁边即可。

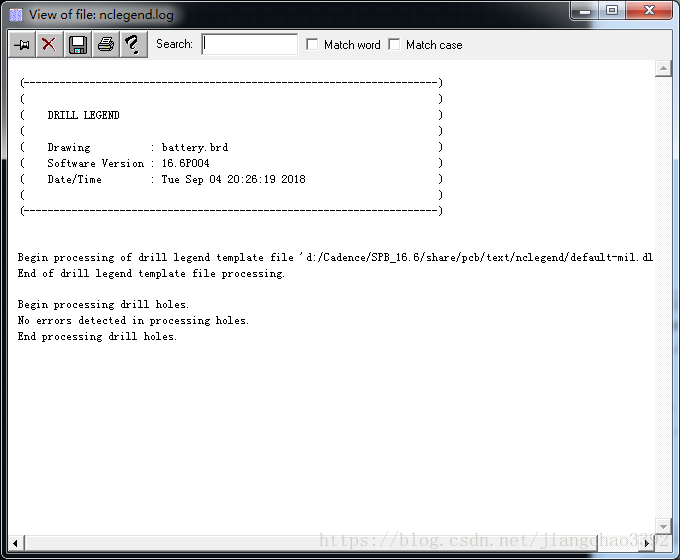

查看钻孔表生产的过程中是否存在错误或警告

File-Viewlog:

3.4 生成钻孔文件

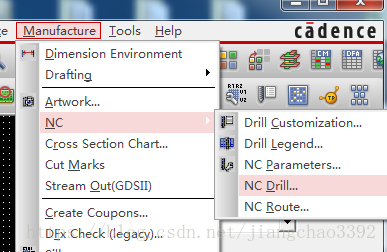

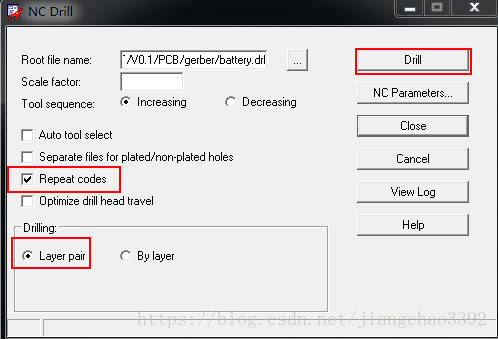

Manufacture -- > NC --> NC Drill


如果全部是通孔选择layer pair, 如果有埋孔或者盲孔选择by layering,点击drill就可产生钻孔文件,点击view log查看信息
出现的警告:

解决方案:

Manufacture->NC->NC Parameters->Exellon format->format : 3.6(报错原因过孔精度不足,提高过孔精度)

3.5 生成NC Route文件

NC Drill选择生成圆形的钻孔文件,若电路板中使用了椭圆孔、矩形或者长条形的开槽孔,就需要出一个铣刀数据文件,单独生成NC Route文件

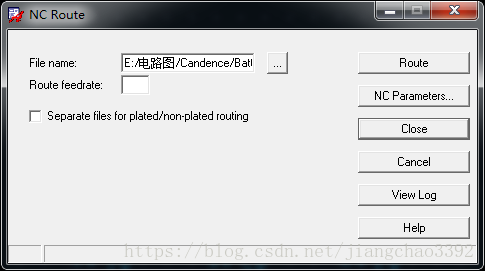

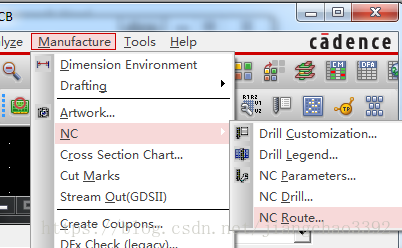

Manufacture-->NC-->NC Route:

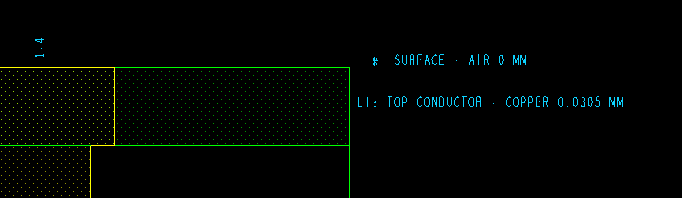

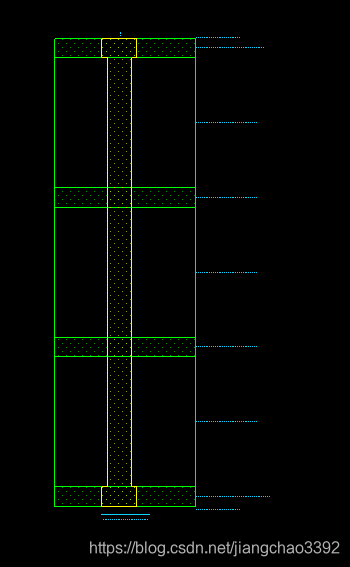

3.6 生成叠层截面图

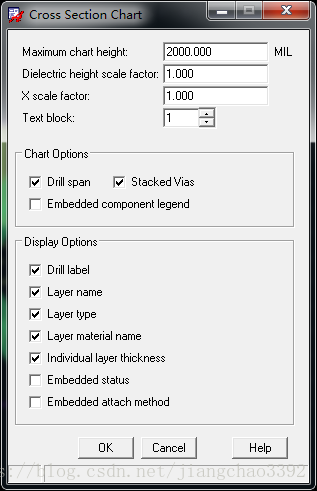

Manufacture --> Cross Section Chart

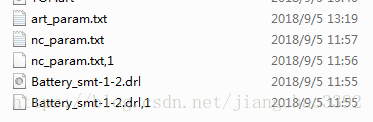

生成的文件:

4.出光绘(gerber)图

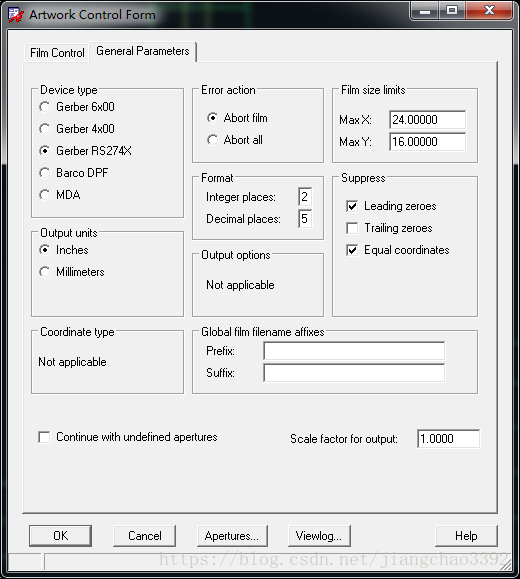

4.1 Artwork参数设置

Manufacture --> Artwork

按照默认的参数即可:

开始存在的层:

添加层:

  1. 阻焊顶层和底层: Soldermask_Top ,Soldermask_Bottom

  2. 助焊顶层和底层: Pastemask_Top , Pastemask_Bottom

  3. 丝印顶层和底层:: Silkscreen_Top, Silkscreen_Bottom

  4. 钻孔层: DRILL

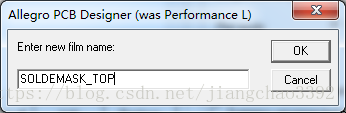

填入要添加层的名字:

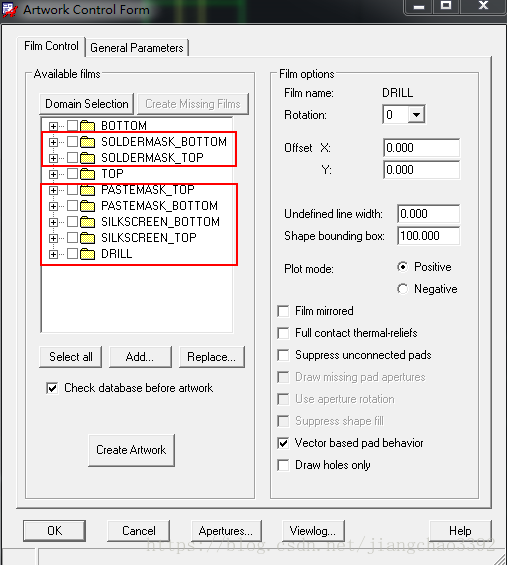

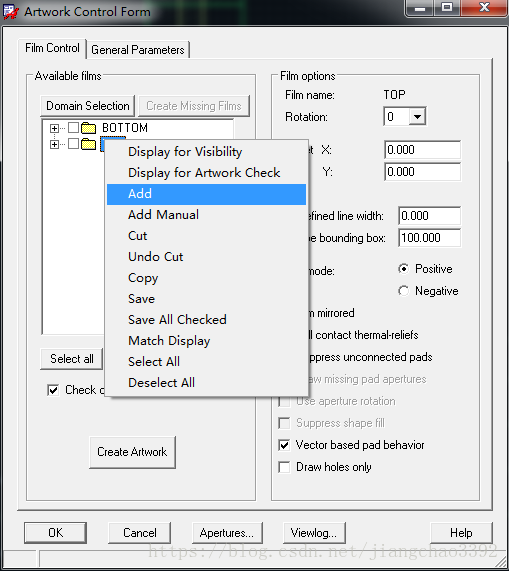

先把文件夹全部添加进去:

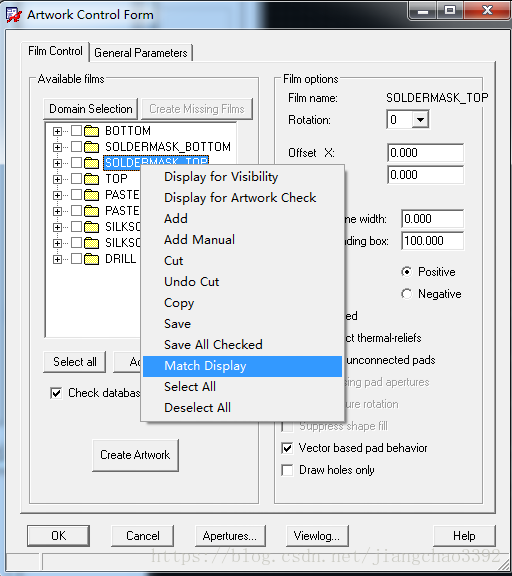

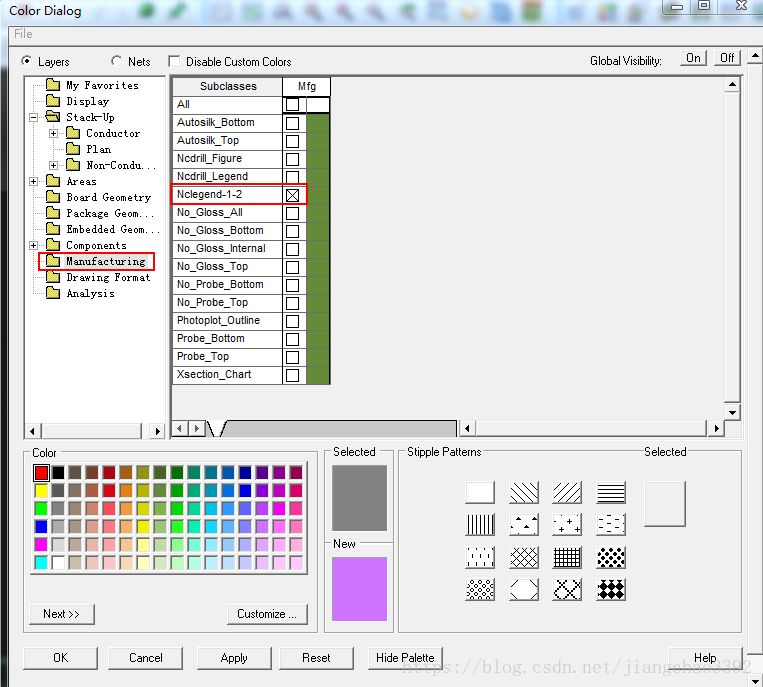

保持ArtworkFilm Control窗口打开的状态,选择Display-Color/Visibility命令,然后点击Global Visibility Off关闭所有的显示

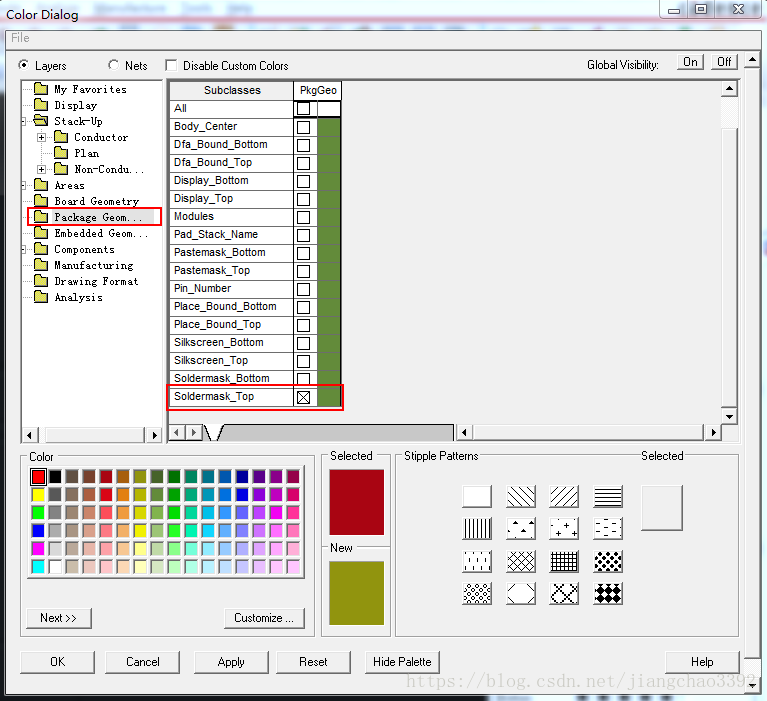

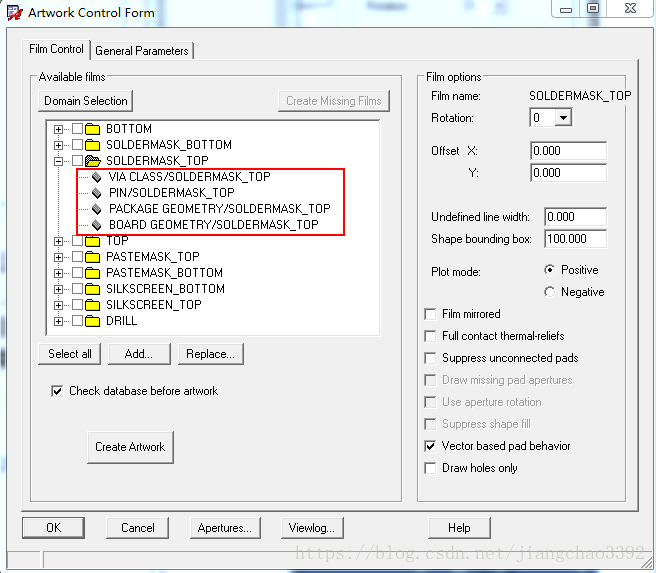

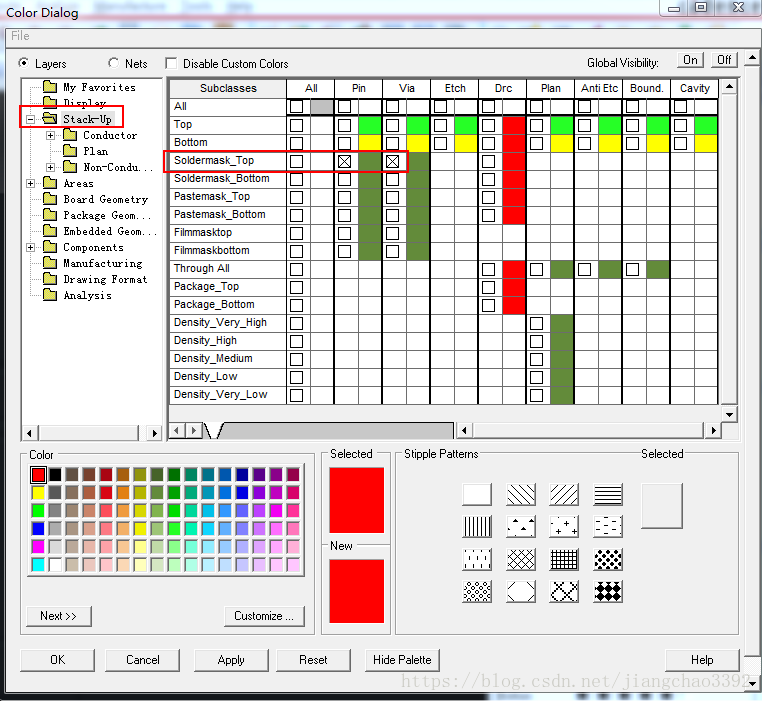

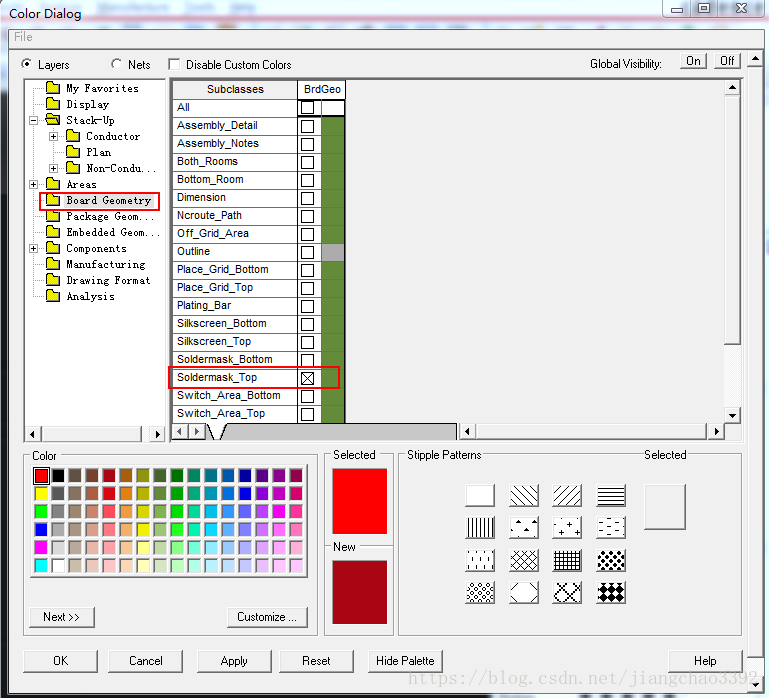

SOLDERMASK_TOP:


Apply --> OK,

同理,增加完其他层:

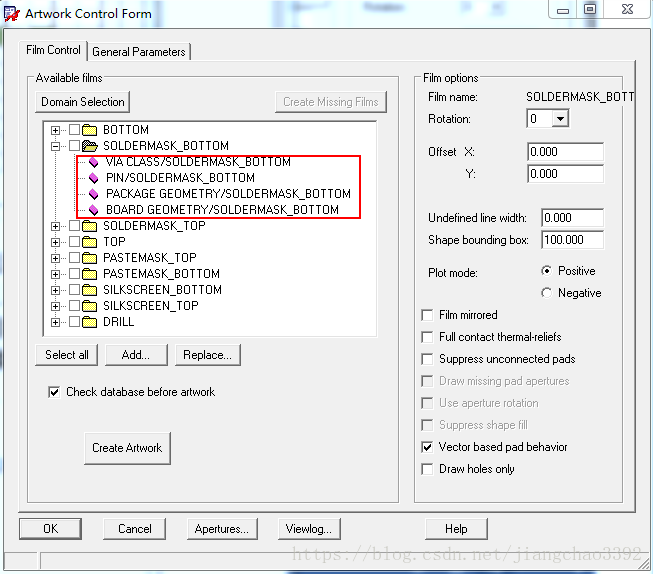

SOLDERMASK_BOTTOM:

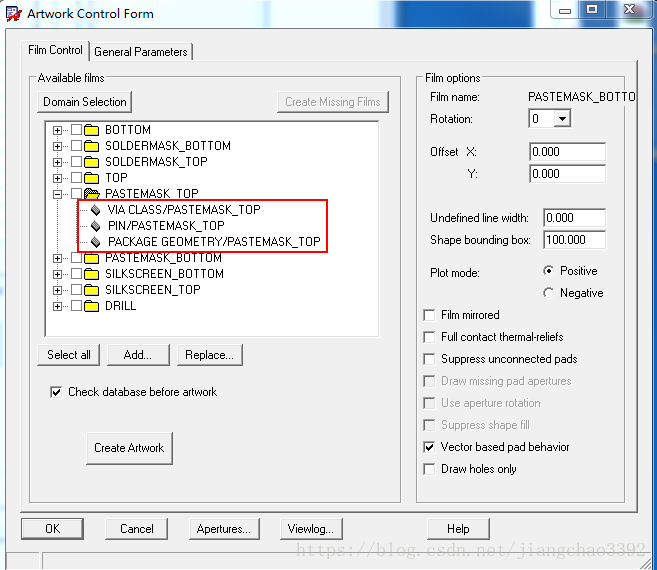

PASTEMASK_TOP:

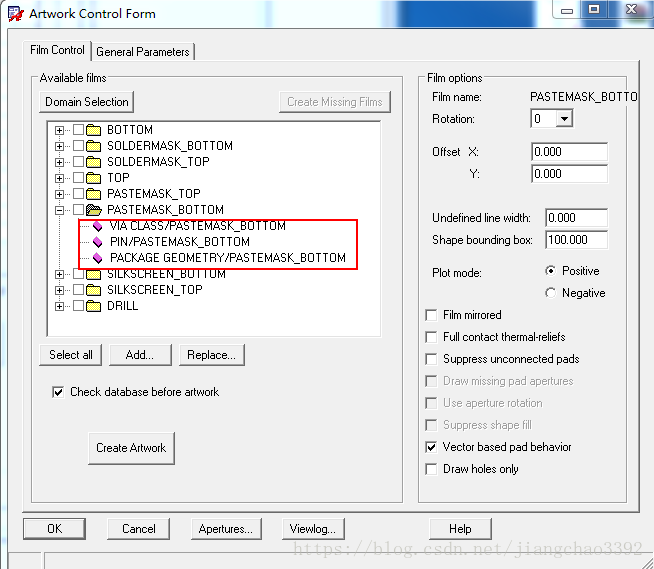

PASTEMASK_BOTTOM:

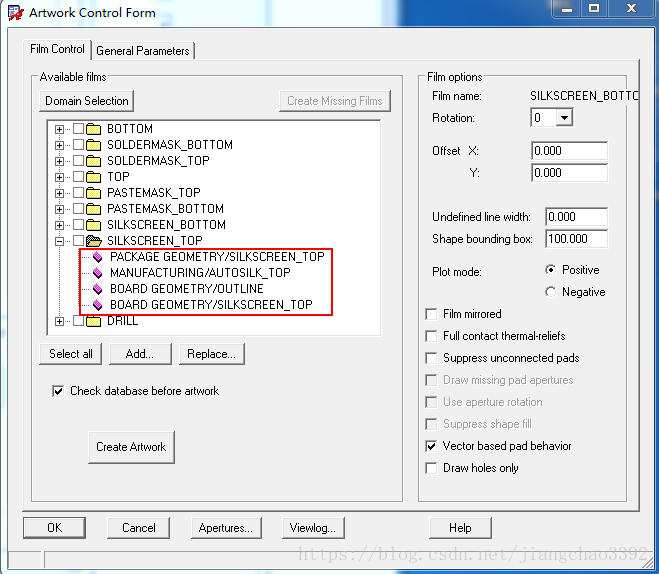

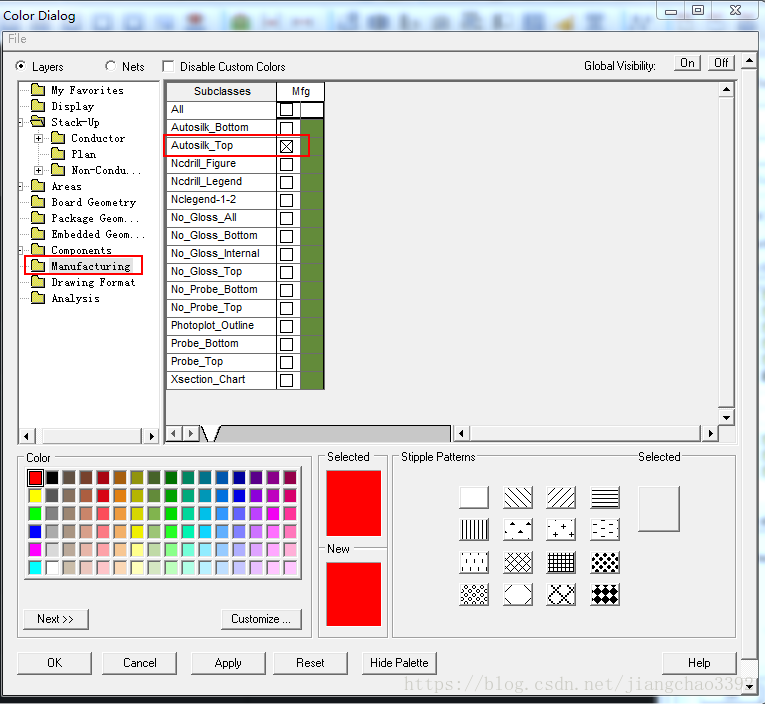

SILKSCREEN_TOP:

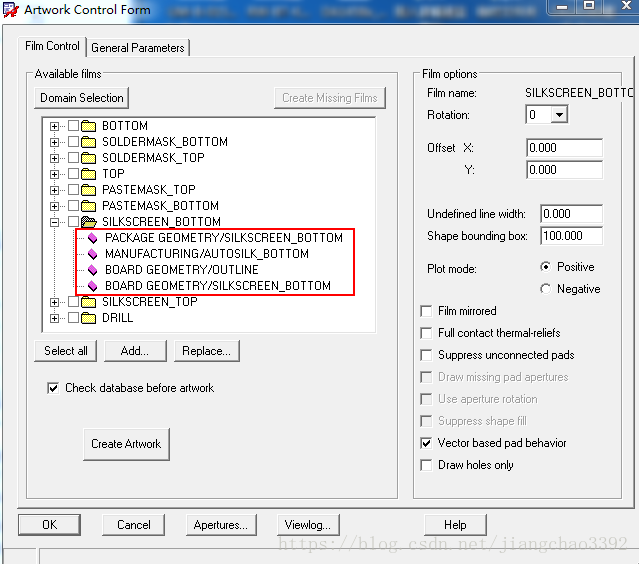

SILKSCREEN_BOTTOM:

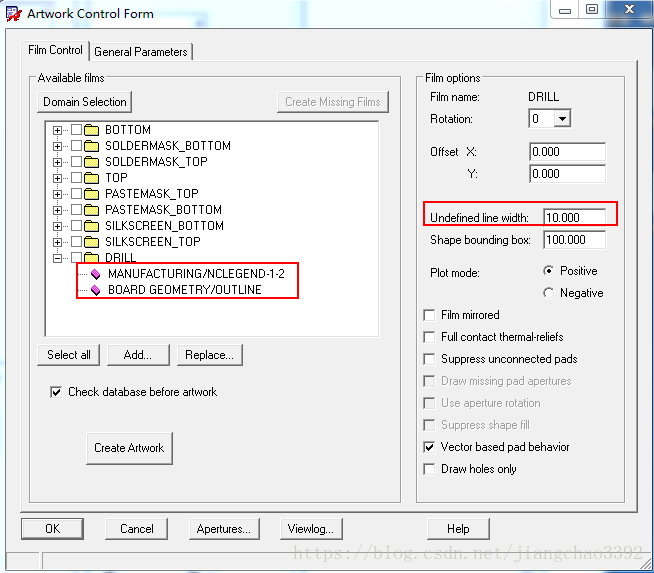

DRILL:

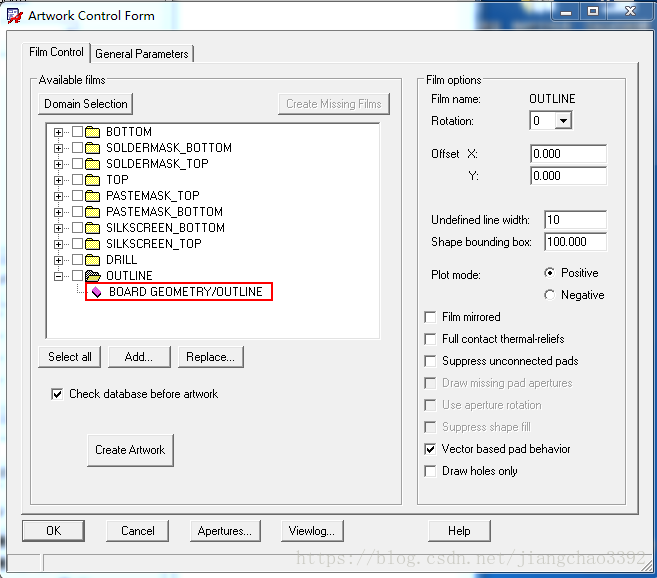

OUTLINE:

各层的处理好后,最后生成Gerber文件:

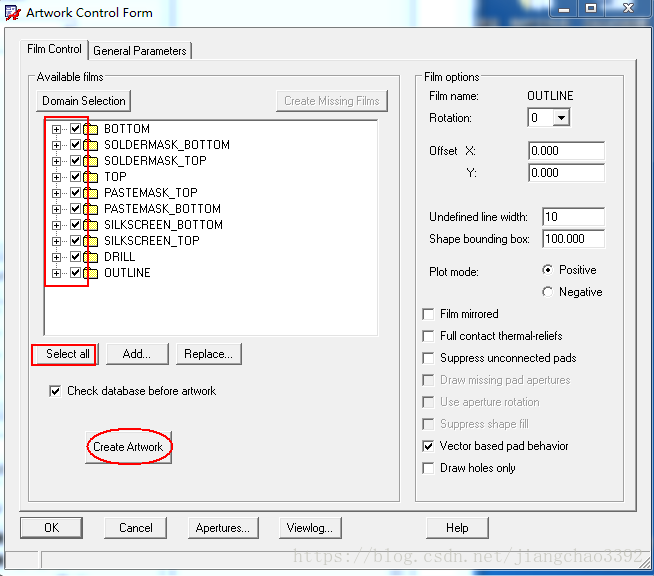

点击Manufacture-Artwork命令,单击选择Select All按钮,单击Create Artwork按钮,执行底片生成命令

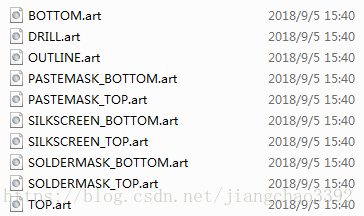

生成的文件:

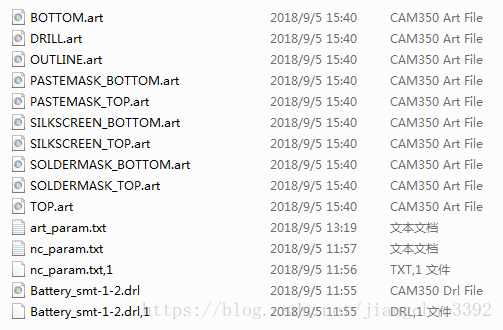

全部gerber文件:

Allegro 导出 SMT 元件位置坐标

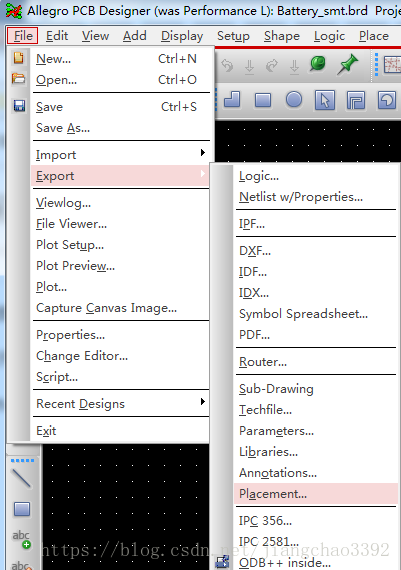

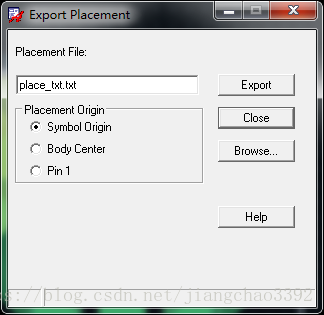

File->Export->Placement :

选择Placement Origin选项:

点击Export,导出位置文件:

可选操作:

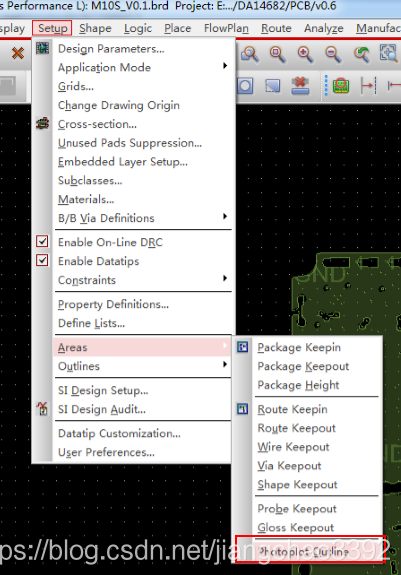

出光绘文件区域选择:
