RayFW防火墙

RayFW防火墙的初始配置和登录管理界面主要包括以下步骤：

一、物理连接

  1. 连接管理口：将电脑的网线连接到防火墙的MGMT口（管理口），这是防火墙的默认管理接口

  2. 设置电脑IP：将电脑的IP地址设置为与防火墙管理口同网段，例如192.168.0.2/24（子网掩码255.255.255.0），网关留空

二、登录管理界面

  1. 访问地址：在浏览器中输入防火墙的默认管理地址https://192.168.0.1或https://192.168.0.1:8443（推荐使用HTTPS）

  2. 输入默认凭据：

    • 用户名：admin

    • 密码：Admin@123（或admin，具体以设备标签为准）

  3. 首次登录修改密码：首次登录后会强制要求修改默认密码，输入旧密码后设置新密码并确认





一、保存配置

防火墙配置，分为运行配置和保存配置两种类型，前者重启后失效。

在Web管理界面右上角点击第二个按钮（保存按钮）即可完成配置保存。



二、导出配置

  1. 登录RayFW防火墙管理界面

  2. 进入"系统管理 > 维护 > 配置维护"页面

  3. 选择"下载配置文件"功能

  4. 可选择以"明文"或"密文"方式导出配置文件

  5. 点击"保存配置"或"运行配置"按钮，将配置文件下载到本地管理主机



三、查看实时流量

在管理界面中，可以通过以下方式查看当前流量：

1. 监控中心

  • 进入"监控"或"仪表盘"页面

  • 查看实时流量统计图表，包括入站和出站流量

  • 显示当前带宽使用率、连接数等关键指标

2. 会话监控

  • 进入"监控 > 会话表"页面

  • 查看当前所有活跃的会话连接

  • 显示源IP、目的IP、协议、端口、流量大小等信息

  • 支持按条件过滤查看特定会话

3. 流量统计

  • 进入"监控 > 流量统计"页面

  • 查看基于策略、应用、用户等多维度的流量统计

  • 支持按时间段查询历史流量数据



四、查看接口流量

在"系统监控"或"接口状态"页面，可以查看各网络接口的实时流量信息，包括：

  • 接口速率（入站/出站）

  • 带宽利用率

  • 数据包统计

  • 错误包数量



五、流量分析功能

RayFW防火墙支持以下流量分析方式：

系统级流量统计：对所有安全域间的ICMP、TCP、UDP等连接数进行统计，当连接数超过配置阈值时自动采取限制措施。

基于安全区域的统计：统计本安全区域与其他安全区域之间的连接总数，当连接数超过阈值时进行限制。

基于IP地址的统计：监控单个IP地址建立的TCP/UDP连接数，防止恶意攻击或系统过载。



六、日志分析

通过"日志 > 流量日志"功能，可以查询历史流量记录，进行事后分析和审计。支持按时间、源IP、目的IP、协议等条件过滤查询。

建议定期查看流量统计报表，及时发现异常流量模式，优化网络带宽分配，提升网络安全防护能力。



七、配置管理口IP

　　一)、配置管理口IP地址

  1. 登录防火墙管理界面：通过浏览器访问https://192.168.0.1（默认管理地址），使用admin/Admin@123登录

  2. 设置管理口IP：

    • 进入"网络配置 > 接口IP"菜单

    • 选择管理口（通常为MGMT口或G0/0/0）

    • 配置IP地址为办公网段的地址，例如192.168.1.1/24

    • 启用服务管理功能，允许HTTPS协议访问

  3. 将接口加入安全区域：

    • 进入"安全区域"配置

    • 将管理口加入trust区域（内网区域）

　　二)、配置访问控制策略

  1. 创建ACL规则：

    • 进入"安全策略 > ACL"配置

    • 创建基本ACL规则，允许办公网段访问

    • 例如：允许192.168.1.0/24网段访问管理口

  2. 配置域间策略：

    • 进入"安全策略 > 域间策略"

    • 创建从trust到local的策略

    • 源地址选择办公网段（192.168.1.0/24）

    • 服务选择HTTPS（端口443）

    • 动作为允许

　　三)、配置管理员权限

  1. 创建管理员账号：

    • 进入"系统管理 > 管理员管理"

    • 创建管理员账号，绑定ACL规则

    • 设置服务类型为web，限制并发访问数

  2. 绑定管理员角色：

    • 将管理员账号绑定到相应的管理角色

    • 确保拥有Web管理权限

　　四)、保存配置

　　完成所有配置后，务必点击管理界面右上角的"保存"按钮，将运行配置保存为永久配置，否则重启后配置会丢失。

　　五)、测试访问

　　在办公区域的电脑上，将IP地址设置为与防火墙管理口同网段（如192.168.1.2/24），在浏览器中输入https://192.168.1.1，使用配置的管理员账号登录验证



八、防火墙管理口和办公网不同网段

要让办公网段的设备能够访问与办公网不同网段的RayFW防火墙管理口，核心在于解决IP路由可达和防火墙策略放行这两个问题。

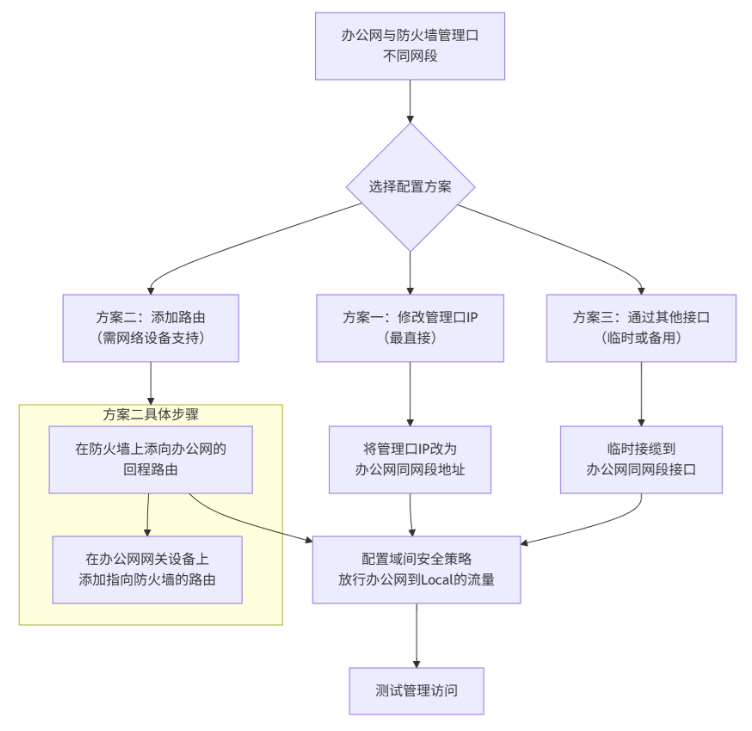

下面的流程图汇总了主要的配置思路和关键步骤，你可以根据你的网络环境选择合适的方案：


配置关键的安全策略

这是实现访问的核心。你必须创建一条安全策略，允许来自办公网所在安全区域（如trust）的流量访问防火墙本身（local区域）

🔧 配置步骤详解

无论采用上述哪种方案，以下配置都至关重要。

  1. 为防火墙管理口配置IP地址并开放管理权限

    你需要通过Console线缆初始登录防火墙，为管理口（通常是GigabitEthernet 0/0/0）配置一个IP地址，并开启Web等服务的管理权限。具体命令可参考如下格式

    • <FW> system-view
[FW] interface GigabitEthernet 0/0/0
[FW-GigabitEthernet0/0/0] ip address 192.168.0.1 255.255.255.0  # 举例，请根据你选择的方案设置IP
[FW-GigabitEthernet0/0/0] service-manage all permit  # 放行所有管理协议（HTTP/HTTPS/PING等）
[FW-GigabitEthernet0/0/0] quit



  2. 配置关键的安全策略

    这是实现访问的核心。你必须创建一条安全策略，允许来自办公网所在安全区域（如trust）的流量访问防火墙本身（local区域）

    • [FW] security-policy
[FW-policy-security] rule name permit_office_manage_local  # 为规则起个名字
[FW-policy-security-rule-permit_office_manage_local] source-zone trust  # 假设办公网在trust区域
[FW-policy-security-rule-permit_office_manage_local] destination-zone local  # 目的区域是防火墙自身
[FW-policy-security-rule-permit_office_manage_local] action permit  # 动作为允许
[FW-policy-security-rule-permit_office_manage_local] quit
[FW-policy-security] quit



💡 方案选择与配置要点

  • 方案一最直接简单，如果网络结构不复杂且允许修改管理口IP，这是首选。

  • 方案二最规范，适用于有一定规模、网络结构清晰的企业环境，能做到权限清晰、管理规范。

  • 方案三通常作为临时排查或应急措施，不建议作为长期的解决方案。

💎 总结

只要确保 路由可达​ 并且 防火墙安全策略允许，跨网段访问防火墙管理口是完全可行的。建议优先考虑通过添加静态路由的方式，这样对现有网络结构影响最小，也最符合网络管理规范。





盛邦其他产品：

  • RayLAS : 综合日志审计与管理系统 （Log Audit System）
  • RaySAS : 数据库安全审计系统 （Security Audit System）
  • RaySAG : 运维安全管理系统 （Security Access Gateway）
