实验一：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑；

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

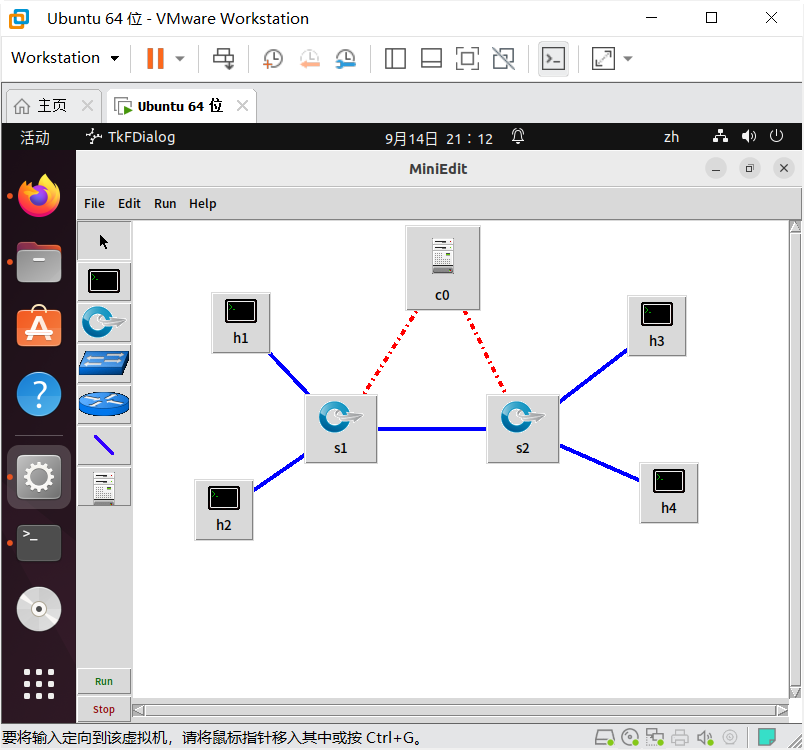

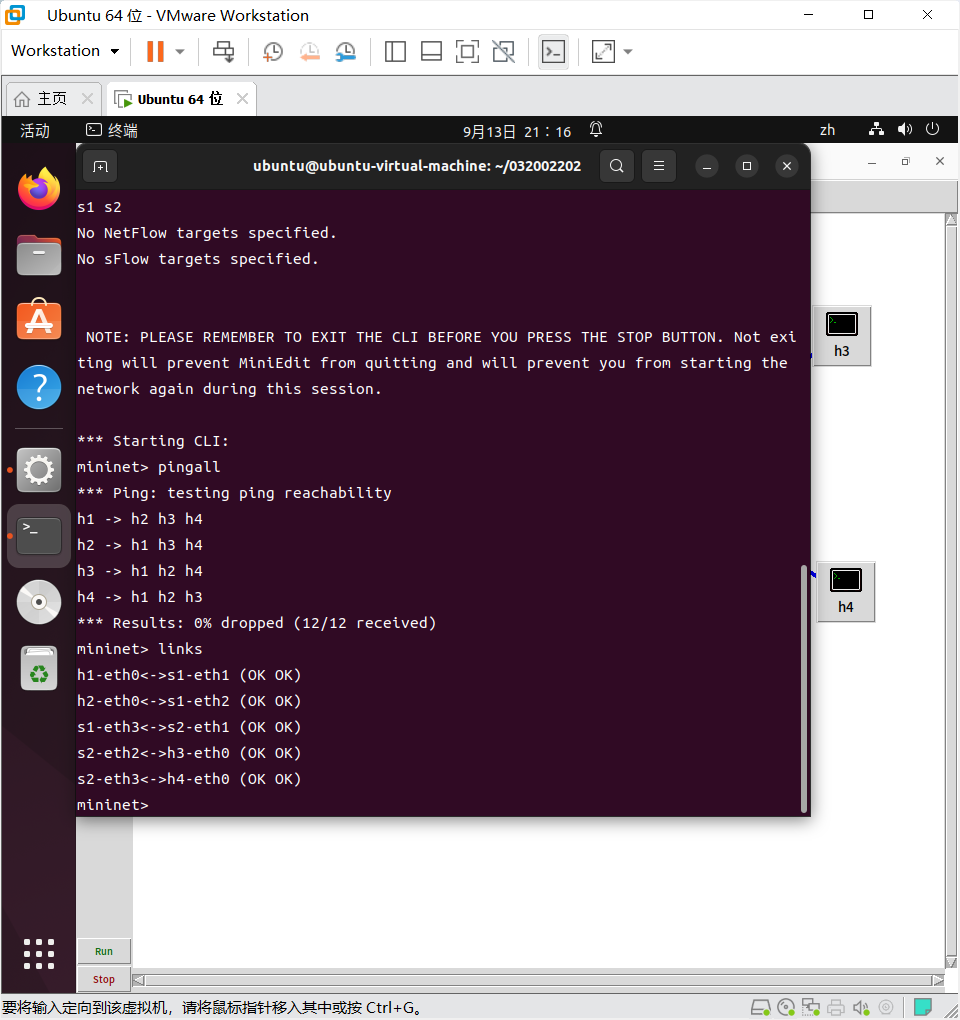

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2.　使用Mininet的命令行生成如下拓扑：

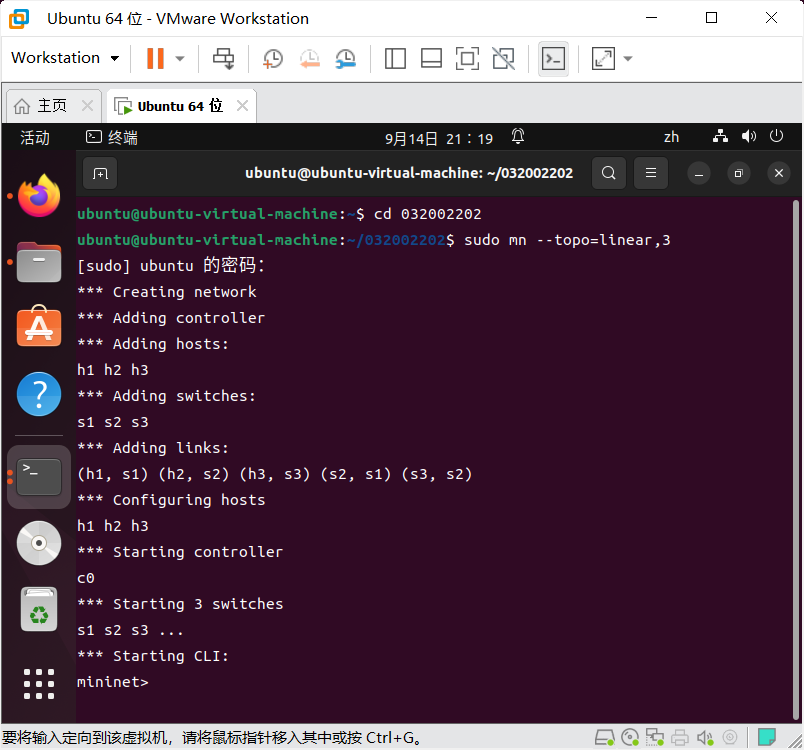

       a）3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

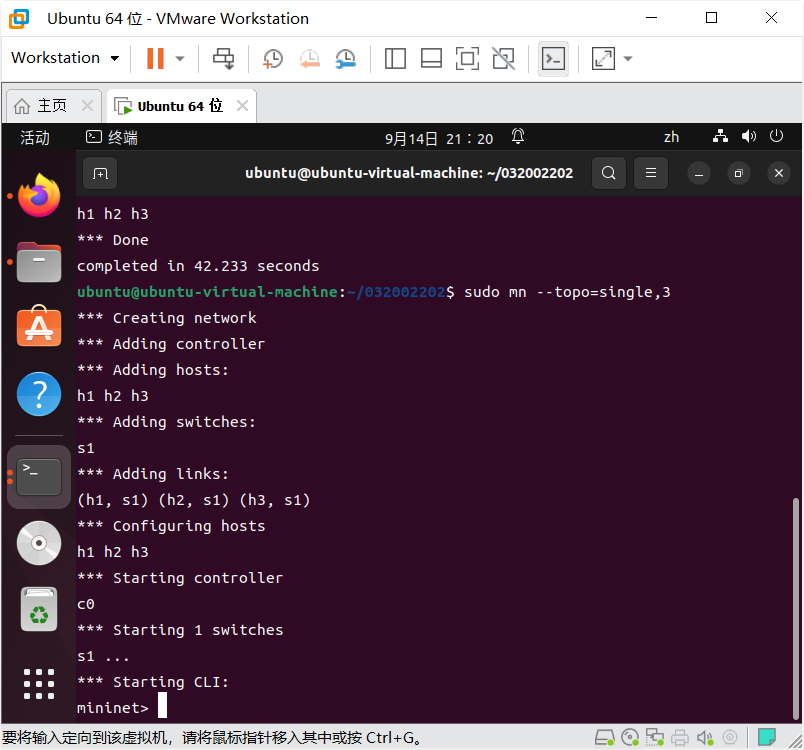

       b）3台主机，每个主机都连接到同1台交换机上。

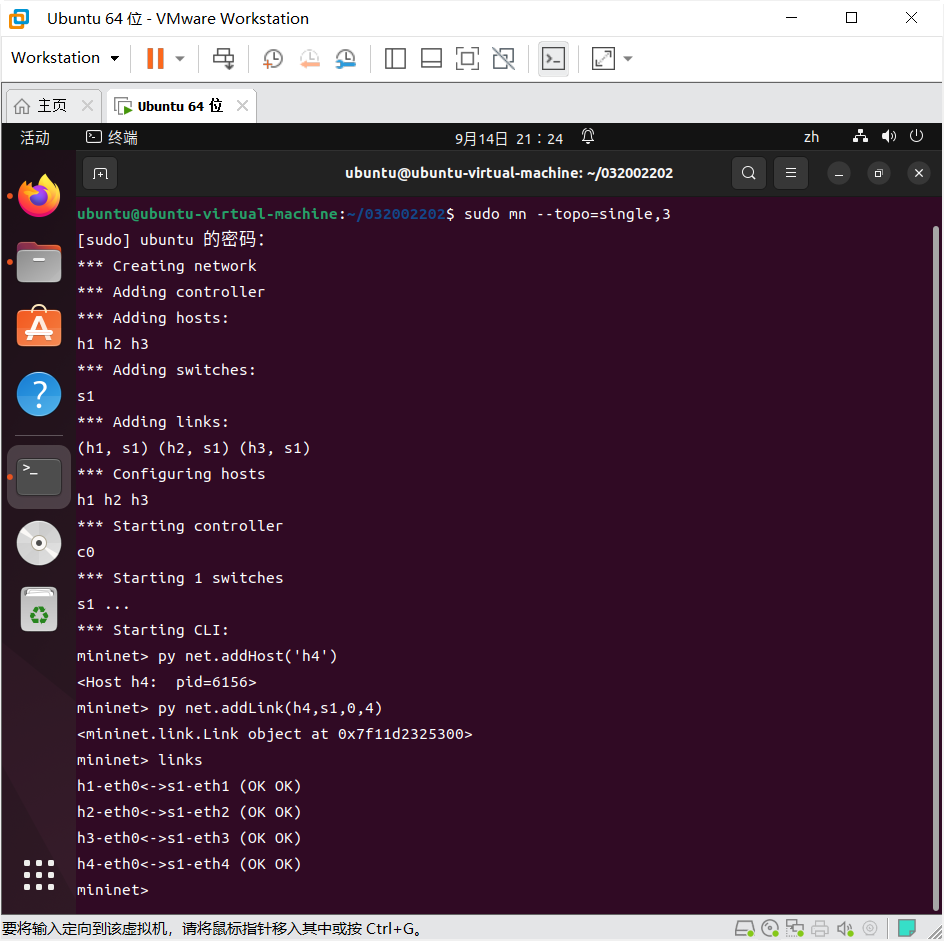

3.  在2b）的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

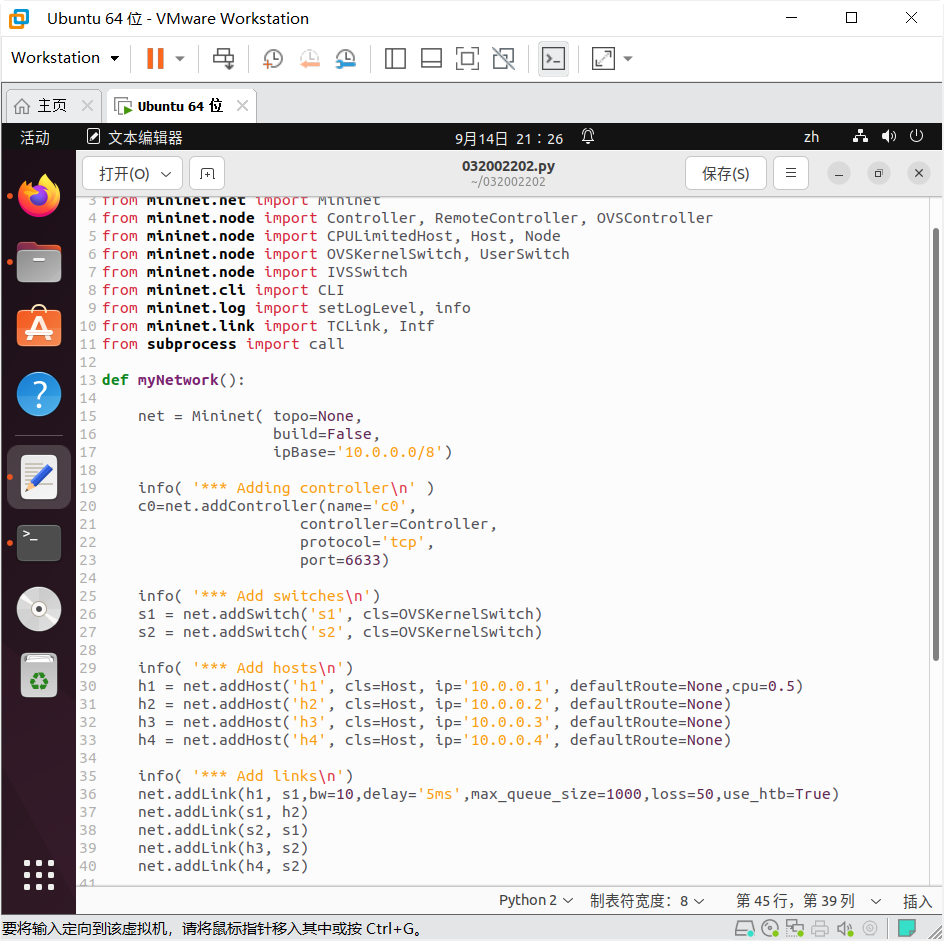

4. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑；

    a） h1的cpu最高不超过50%；

    b）h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

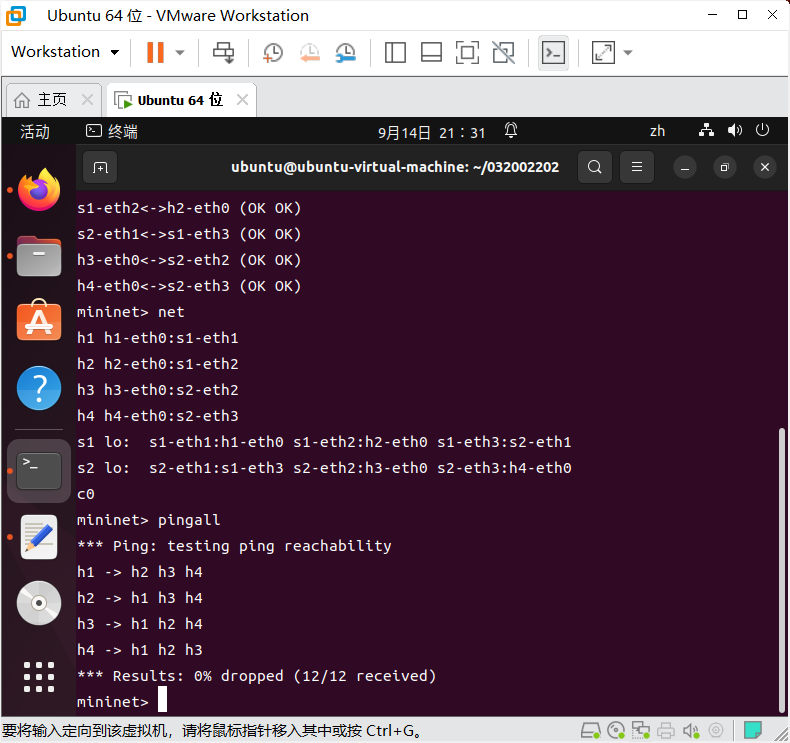

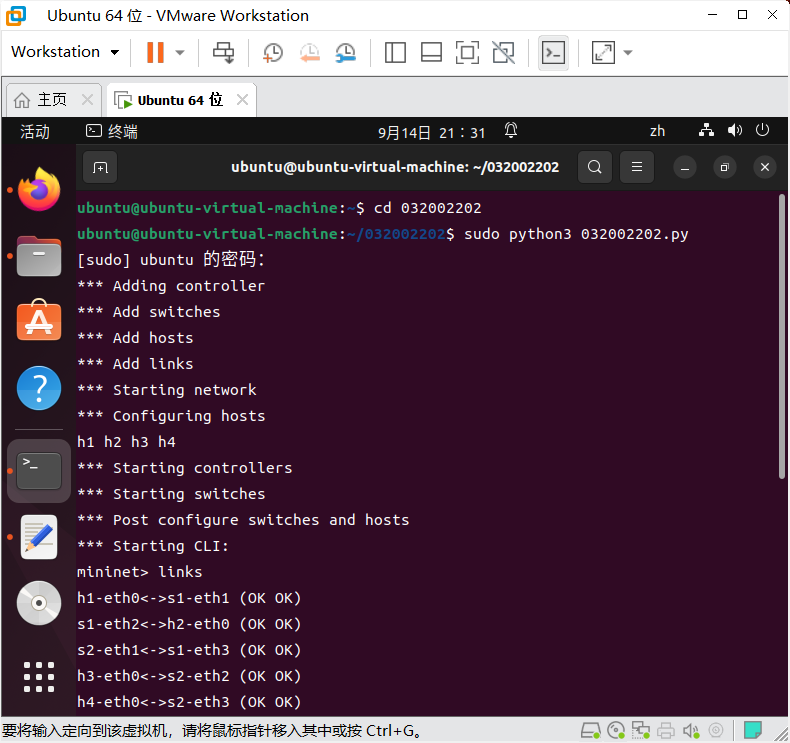

运行结果：

四、实验总结

1：起初在运行mininet时发生了python文件报错，后来经csdn查找后发现是由于自身下载的是python3，

      需要将python3连接到python上，使用命令：sudo ln -s /usr/bin/python3 /usr/bin/python解决。

2：在修改网络性能参数时无从下手，在csdn上大量搜寻资料后依旧未果，后来在舍友的帮助下了解命令

      格式，最后得以解决。

3：本次实验是基础性的建立和连接拓扑结构，了解拓扑结构的相关知识，也有进阶学习的部分，但我

      未曾接触过python，无法完成进阶任务，故放弃。

4：通过本次的实验，我初步的了解了网络拓扑的连接、结构、运行方式，能够使用mininet可视化工具

      还有命令行生成拓扑。
