20.拔模，拔模分析

一、基本参数

1.定义:通过拔模命令，将实体具有一定的倾斜角度，一般用于模具环境中;

2.拔模的两种模式:手工和Draft Xpert(拔模专家)

3.手工:

  A.拔模类型:

    a)中性面;

    b)分型面;

    c)阶梯拔模;

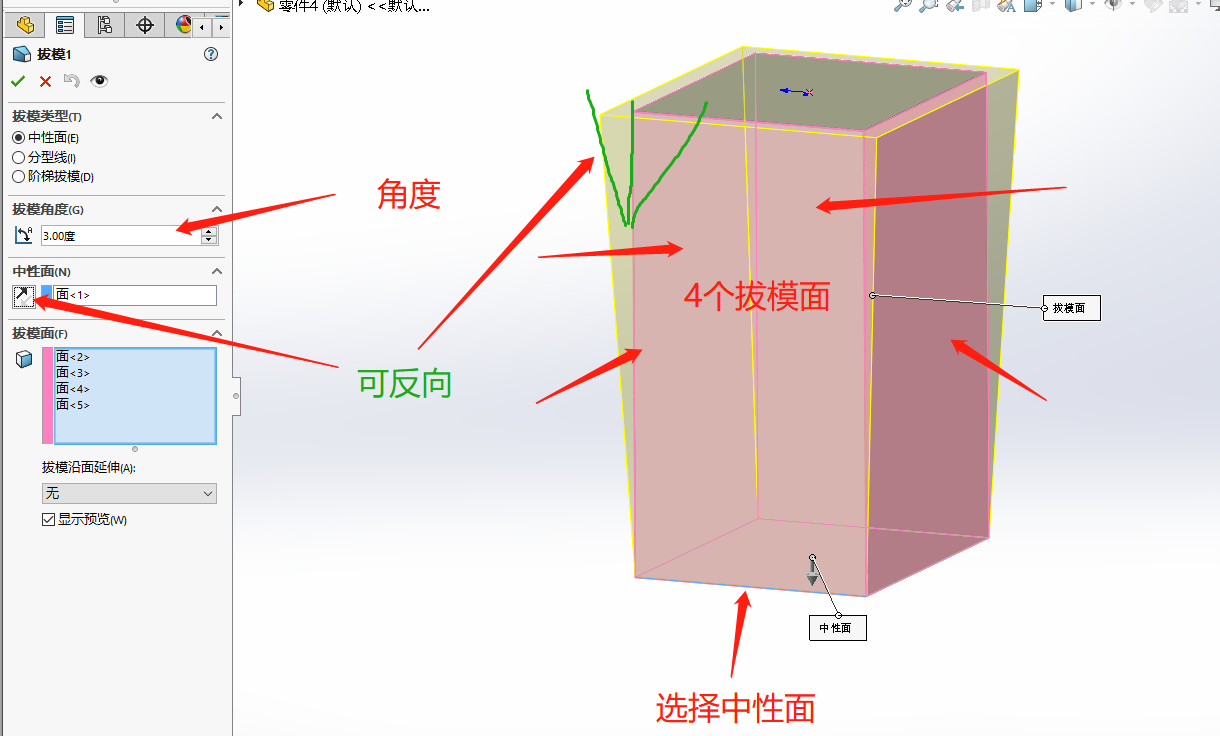

二. 手工-中性面:
  A.拔模角度:设置拔模的倾斜角度:
  B.中性面:设置拔模的基准面:
  C.拔模面:设置被拔模的要倾斜的面:
  D. 拔模沿面延伸:

      无                           只有所选的面才进行拔模。在所有范例中质面用为中性面。
      AlongTangent      将拔延伸到所有与所选面相切的面。(面相交的地方会成为圆角)。外部面包括您在基体拉伸上选取的任何面
      所有面                    所有与中性面相邻的面以及从中性面拉伸的面都进行拔模。 内部面包括三个凸台拉伸上的任何面，
      内部的面                 将所有从中性面拉伸的内部面进行拔模 外部的面，将所有在中性面旁边的外部面进行拔模
  E. 在选择完之后可点击眼睛进行预览:

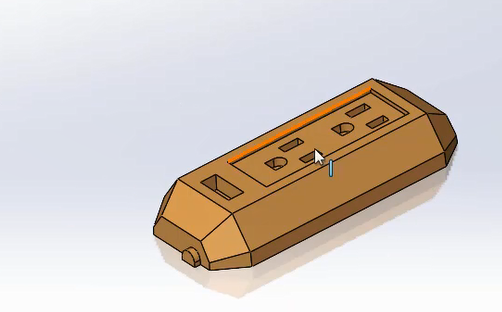

F.手工-中性面实例如下

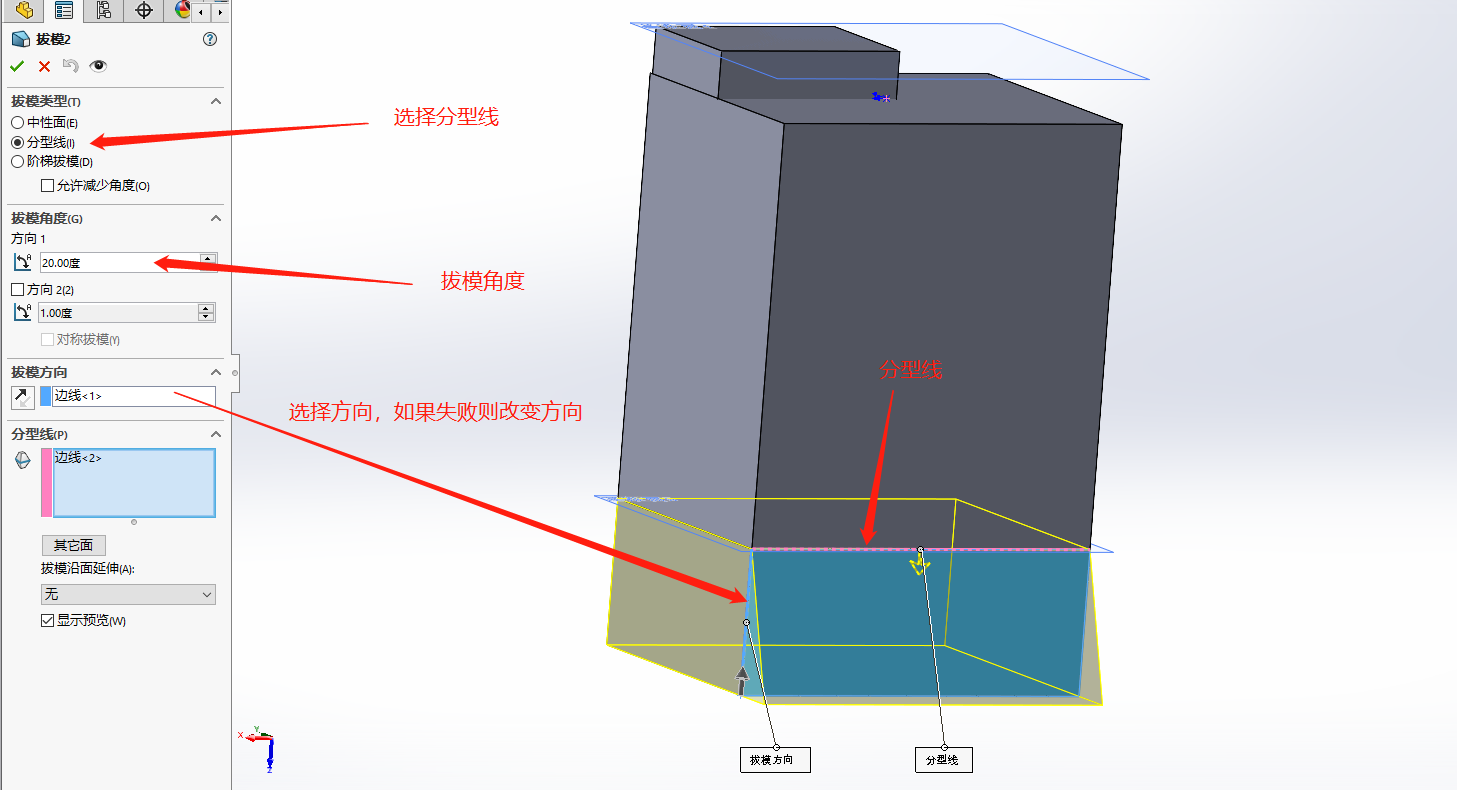

三. 手工-分型线:
A.拔模角度:设置拔模的倾斜角度:

B.拔模方向;

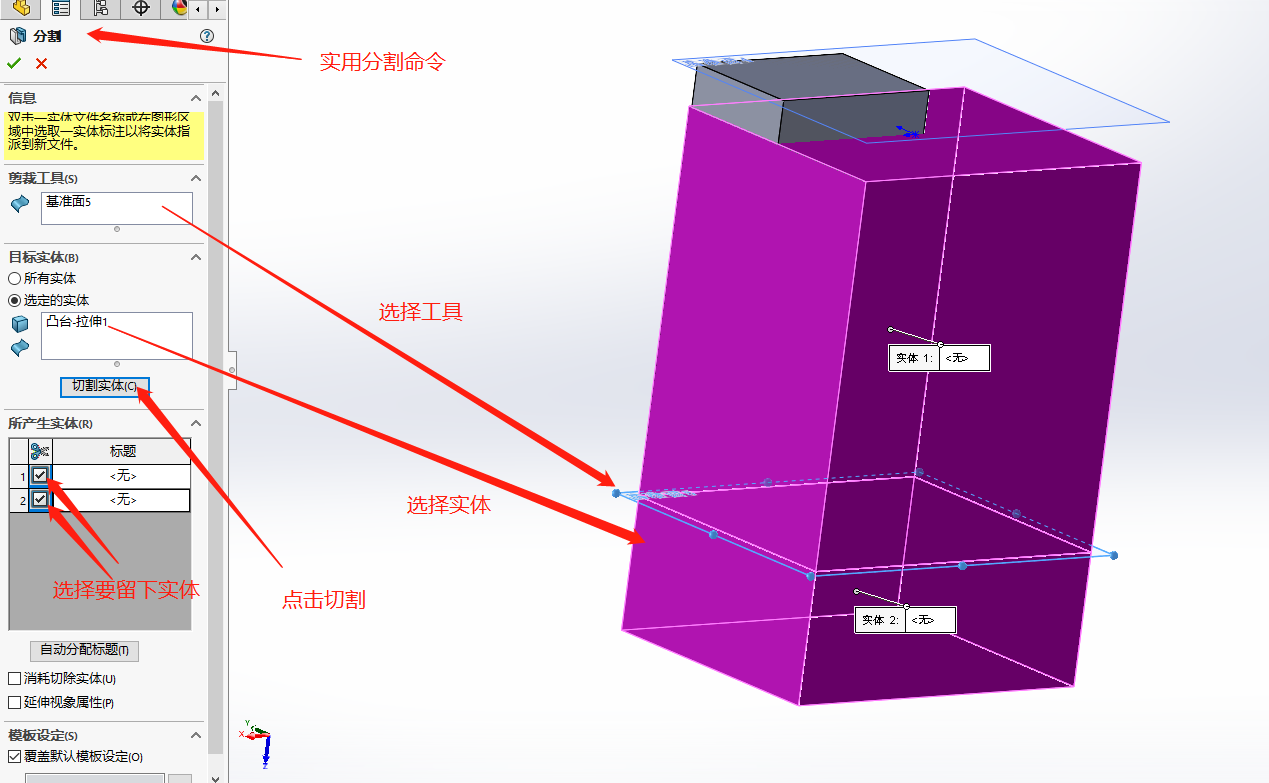

C. 分型线:

选择分型线对应下面的面会被拔模

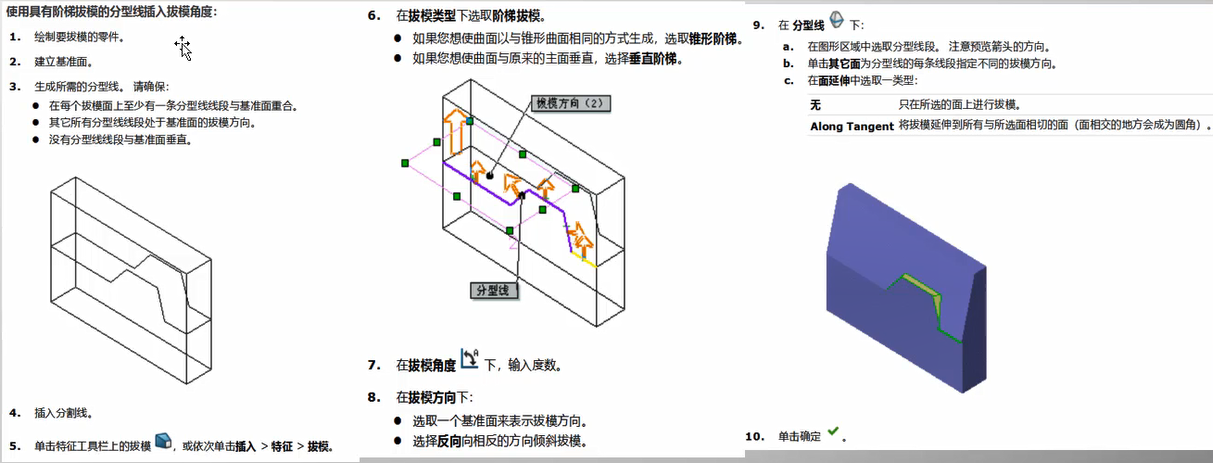

四. 手工-梯度拔模:

A.锥形梯度；

B.垂直梯度；

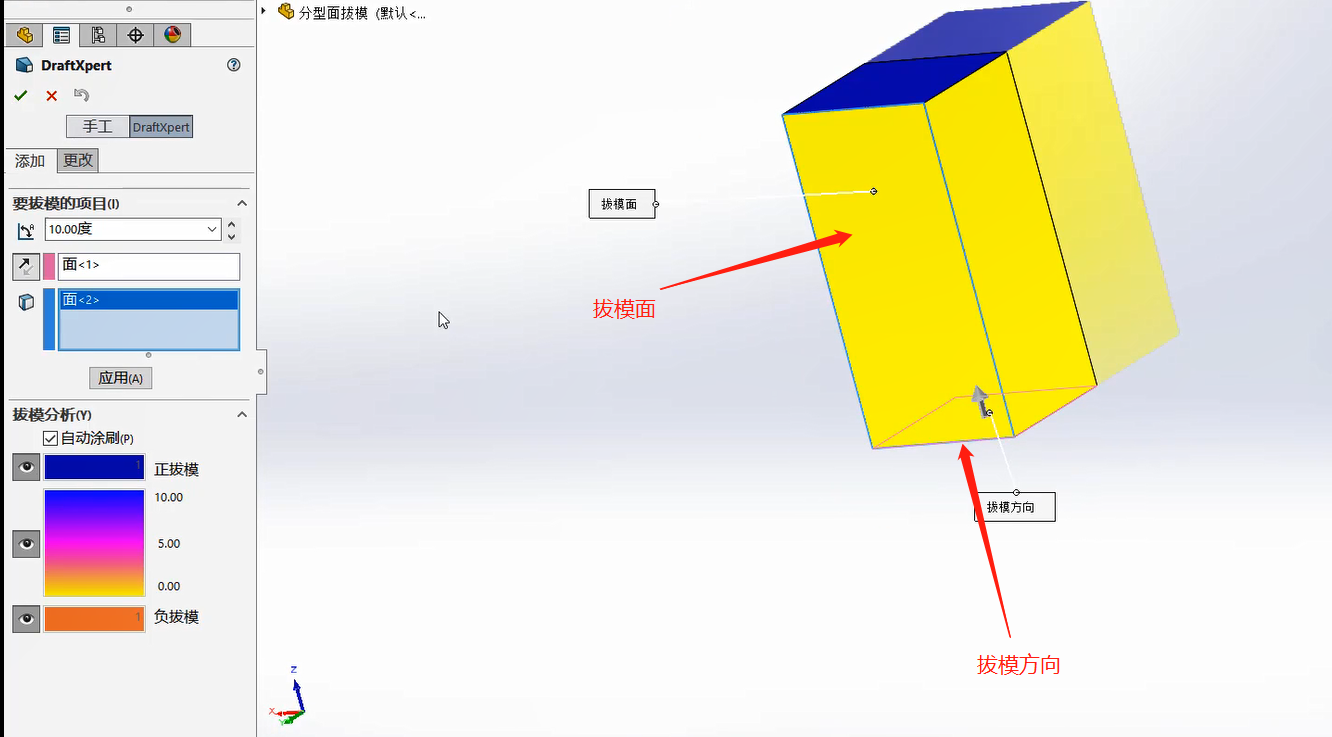

五.DraftXpert-拔模专家

5.1添加拔模（与中性面类似）

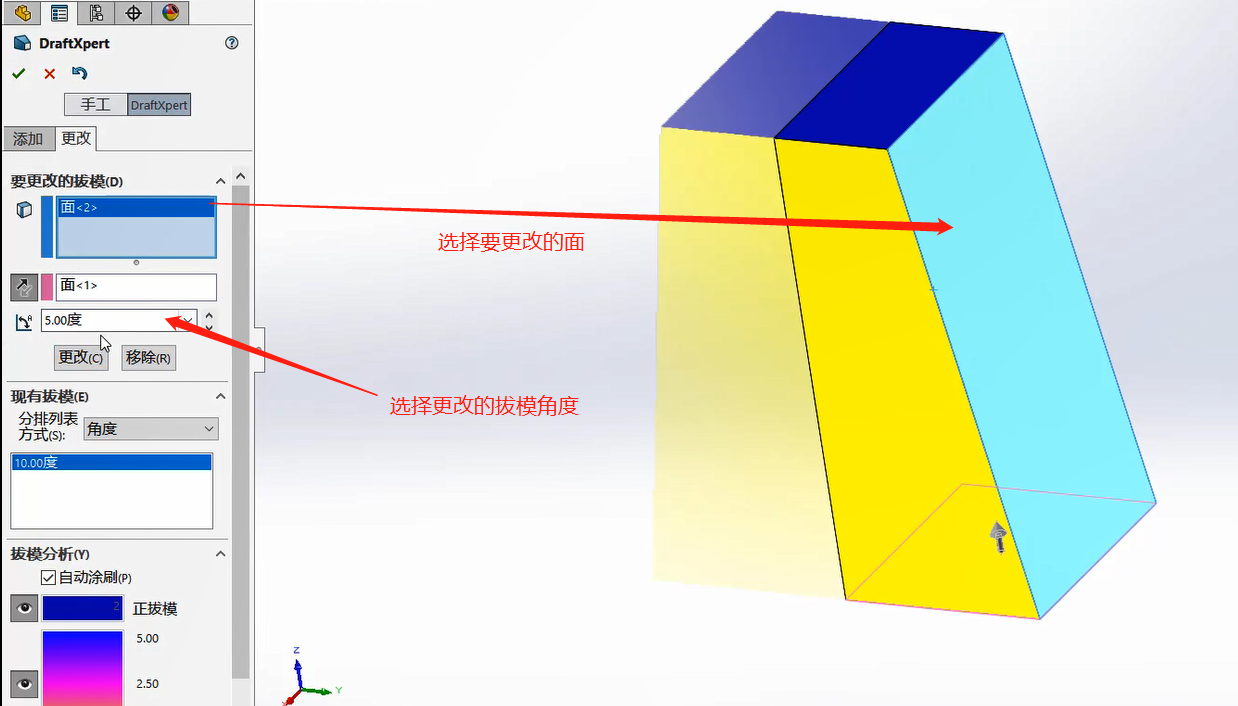

5.1更改拔模角度



六. 拔模分析

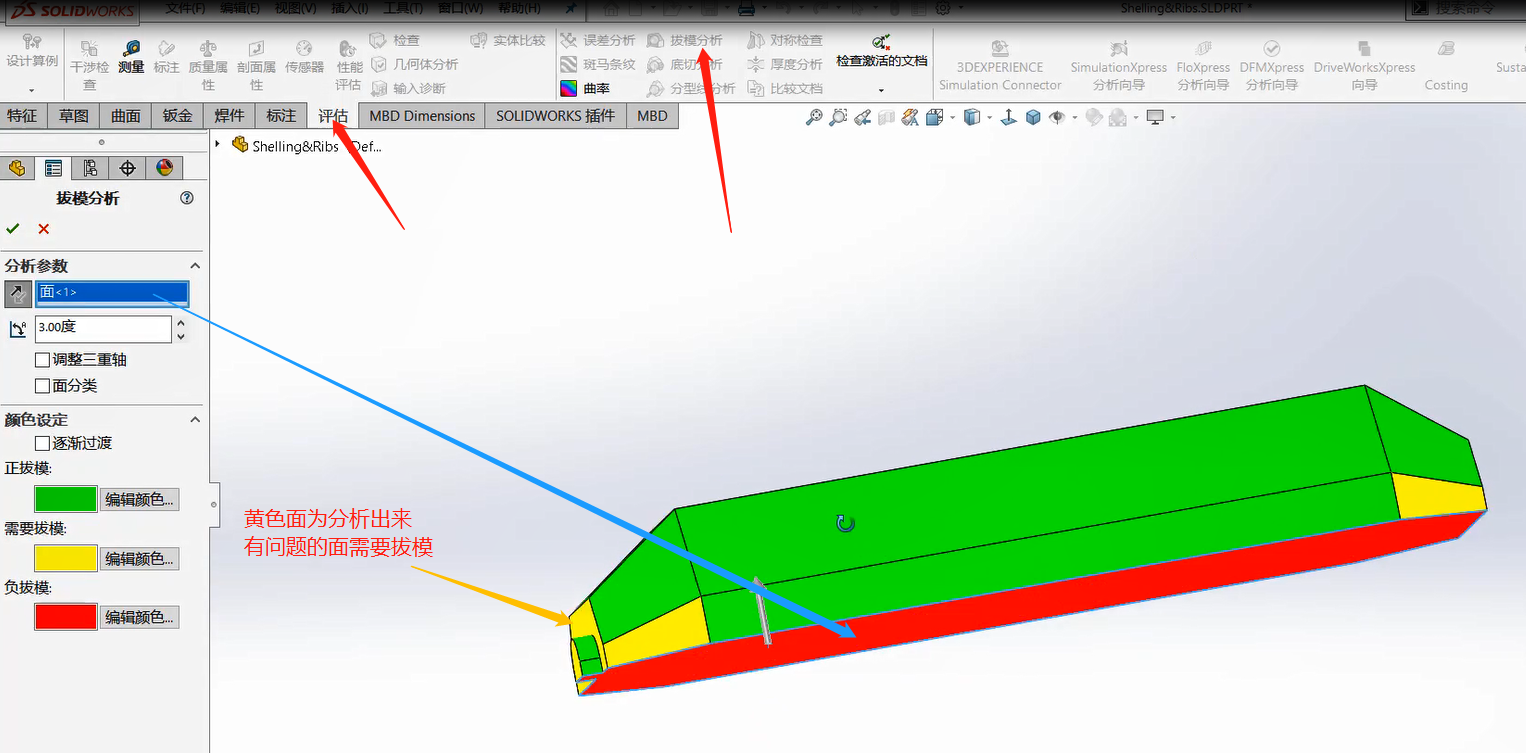

分析拔模面哪里有问题

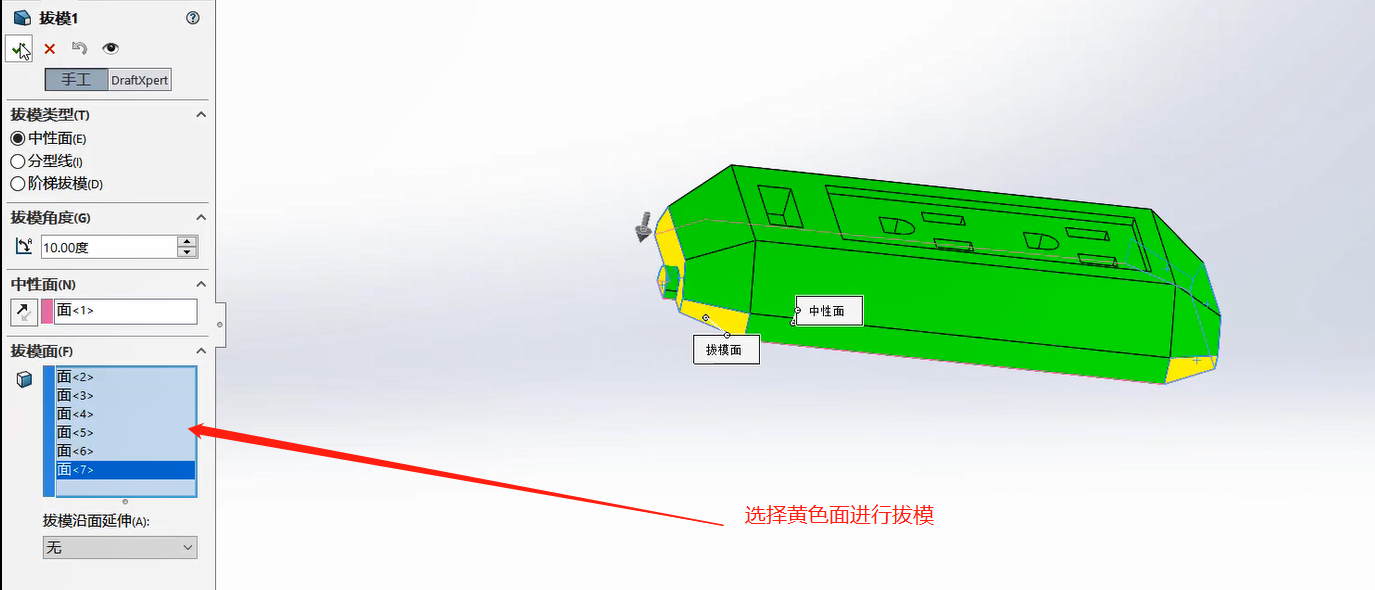

将有问题的面进行拔模

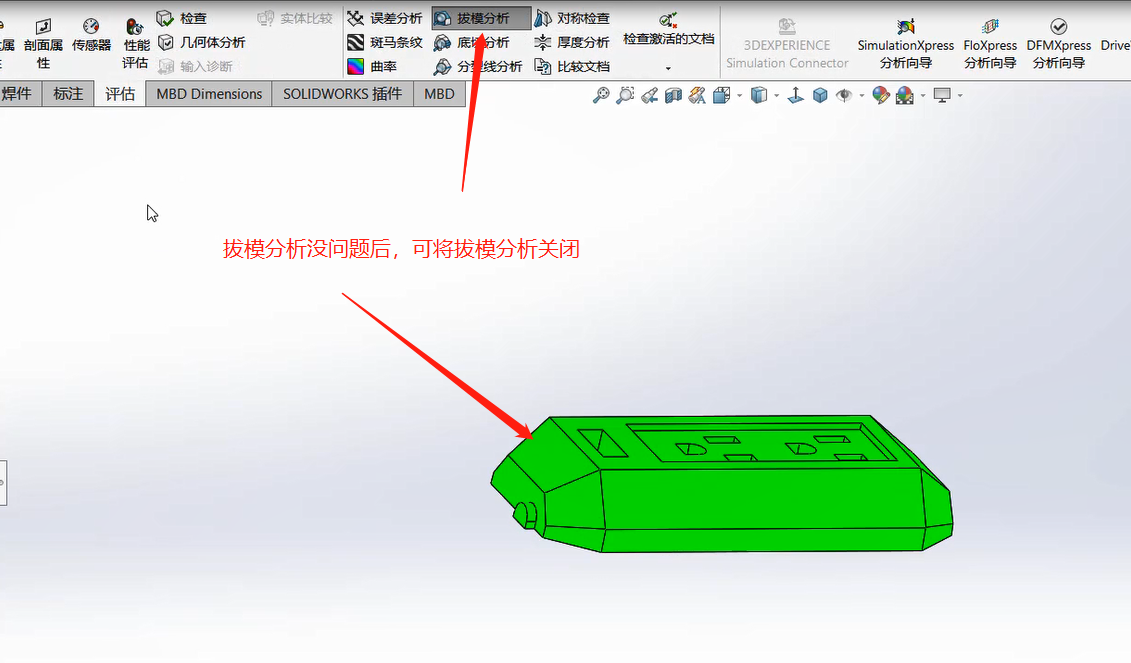

完成后将拔模分析关闭
