18.镜像几何体\镜像几何特征

镜像的基本参数：

1.定义:将现有特征或实体按照一个面做对称从而得到相同特征或实体的过程:
2. 镜像面/基准面:指定绕其镜像的平面，可以是基准面或平面。
3. 要镜像的特征:指定要镜像的特征，镜像的特征可以是一个或者多个。
4.要镜像的面:指定要镜像的面，在图形区域中选择构成您想镜像的特征的面。(仅可用于零件。) 对于只导入构成特征的面而不是特征本身的模型很有用:
5.要镜像的实体:指定要镜像的实体，可以是单一实体或者多个实体:
6.选项:
A.几何体阵列:仅镜像特征的几何体(面和边线)，而非求解整个特征:
B.延伸视象属性:
C.完整预览:合并源项目和镜像的项目的视象属性(例如颜色、纹理和装饰
螺纹数据);
D. 部分预览:
7注意:为了尽可能减少特征的建立，如基准面的建立，在建模时尽可能采用对
称的方式建模;



一.镜像实体（针对实体）-镜像后可选择合并或者不合并

1.选择基准面，选择镜像实体命令



2.1.选择基准面和次要基准面，则分别在基准面和次要基准面镜像



二.镜像特征（针对特征命令、切除命令等）-镜像后为合并状态，可镜像已经合并的特征

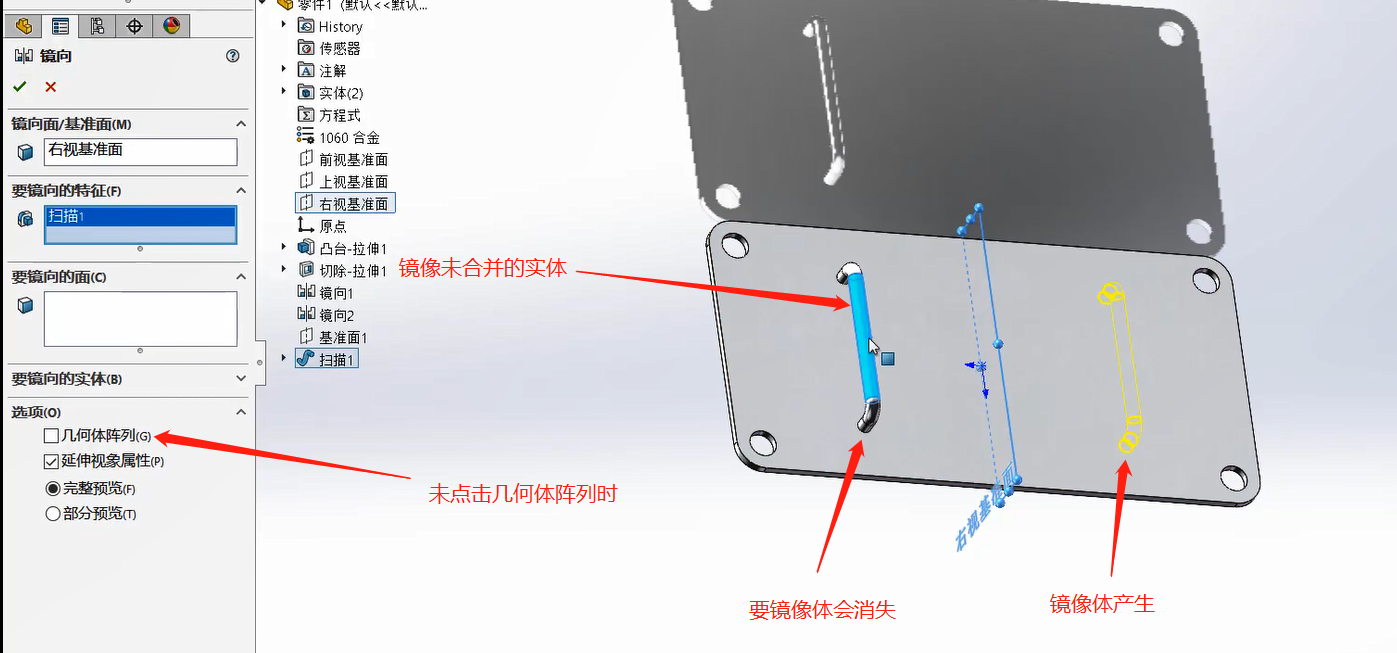

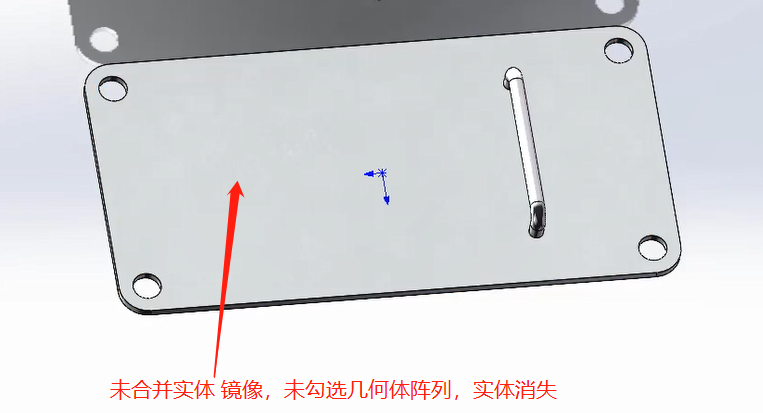

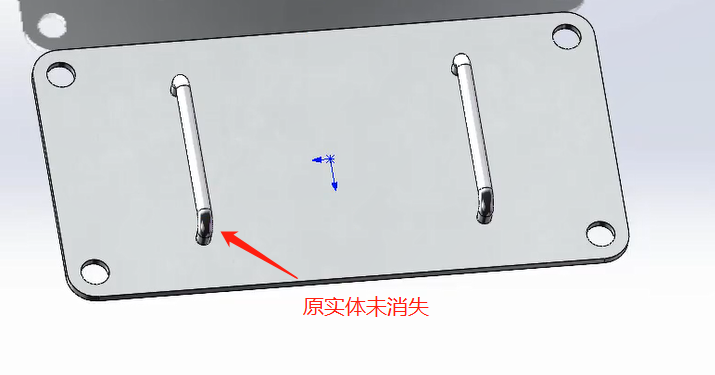

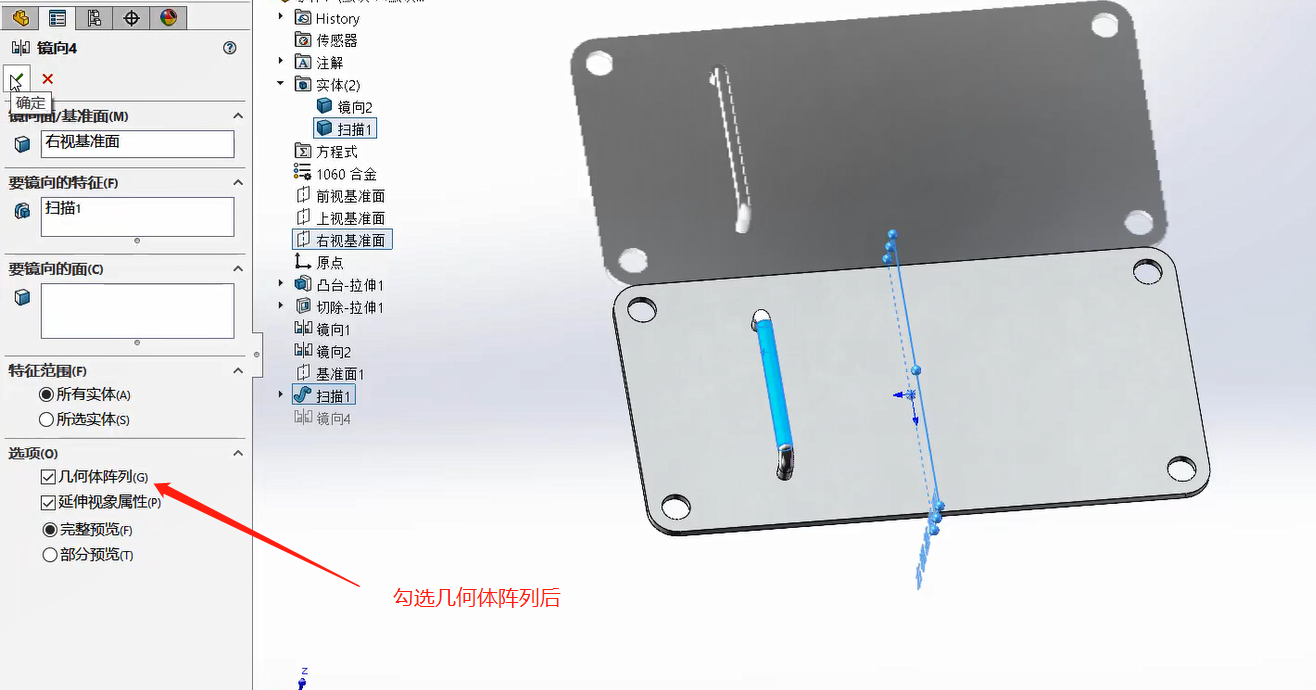

三.注意事项，当镜像体没有合并的时候，需要点击几何体阵列。
