12.放样，沿导线放样切除，沿中心线方向

放样的概念

1. 定义:通过在轮廓之间进行过渡生成特征:



2.轮廓:决定用来生成放样的轮廓，可以是多个轮廓:通过上下移可以更改放样的起始与重点轮廓:

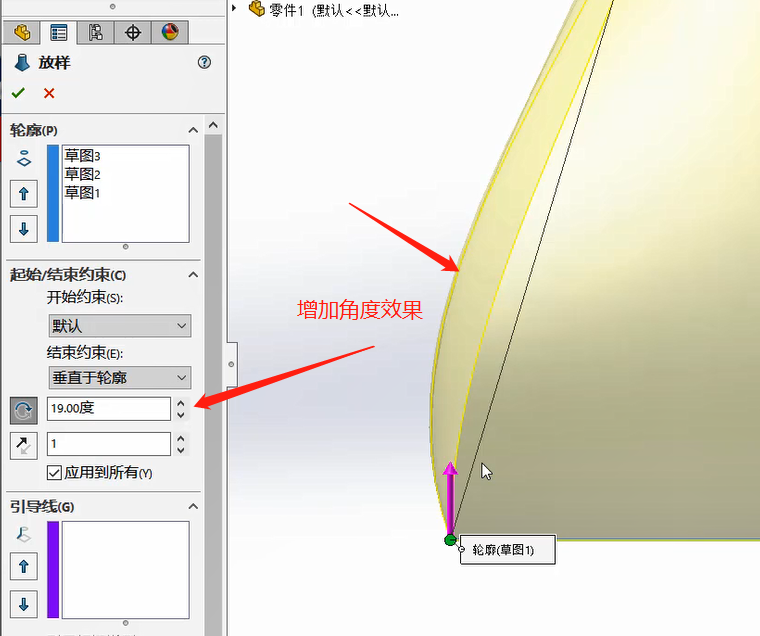

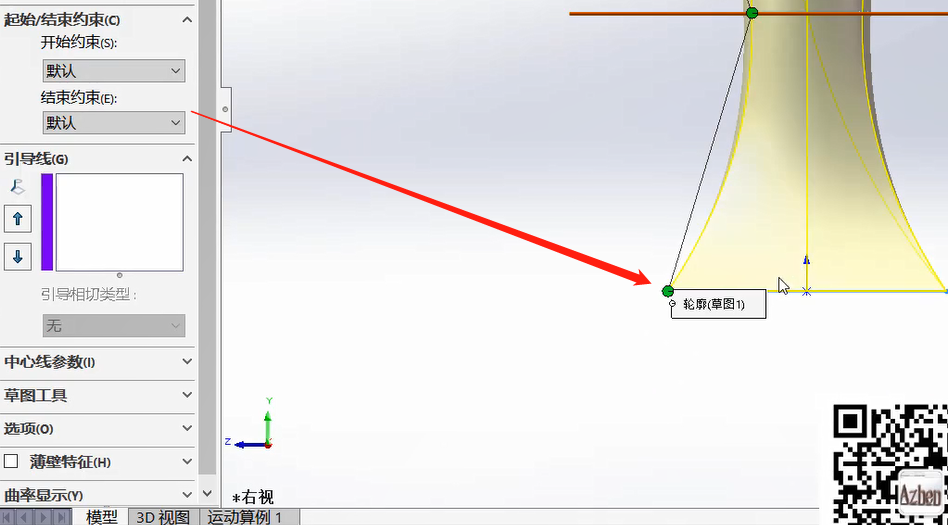

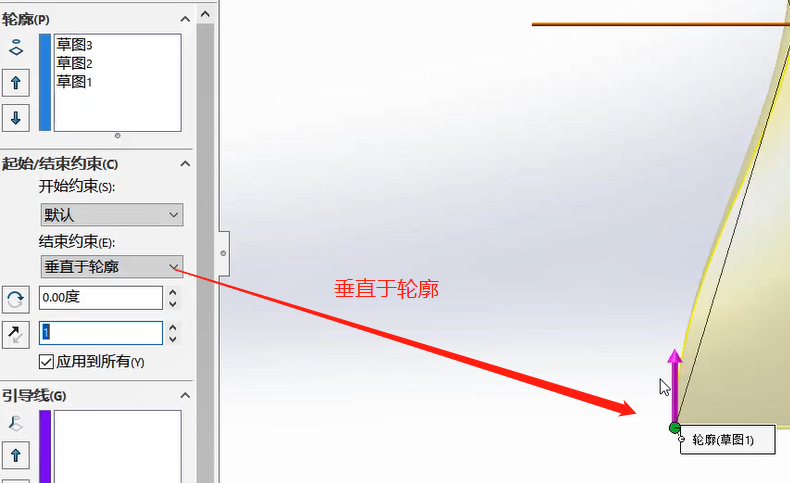

3.起始、结束约束



一、普通放样

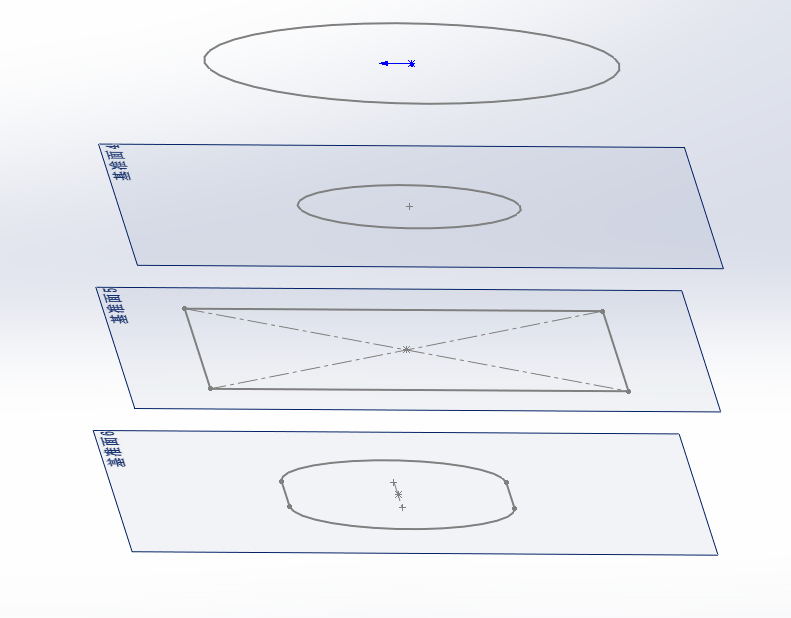

1.先绘制，草图

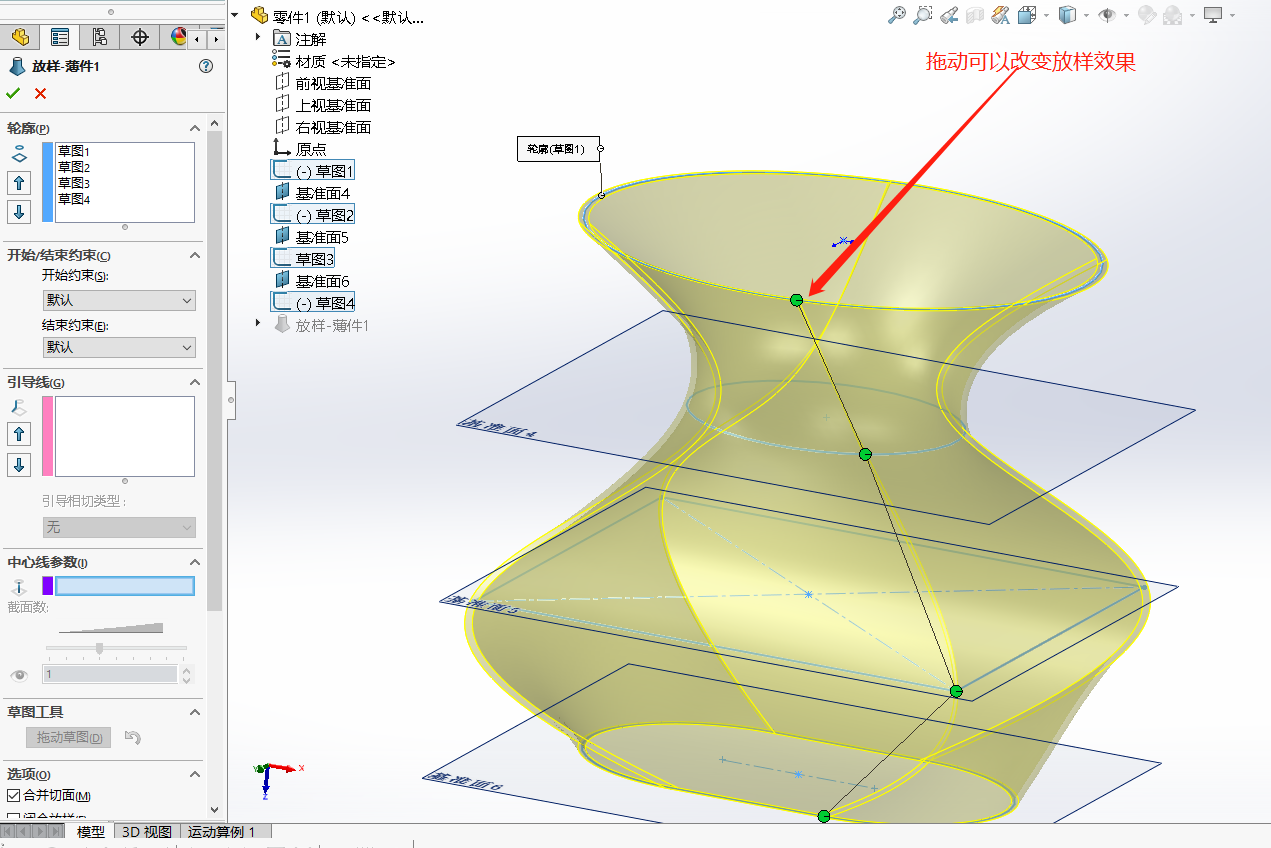

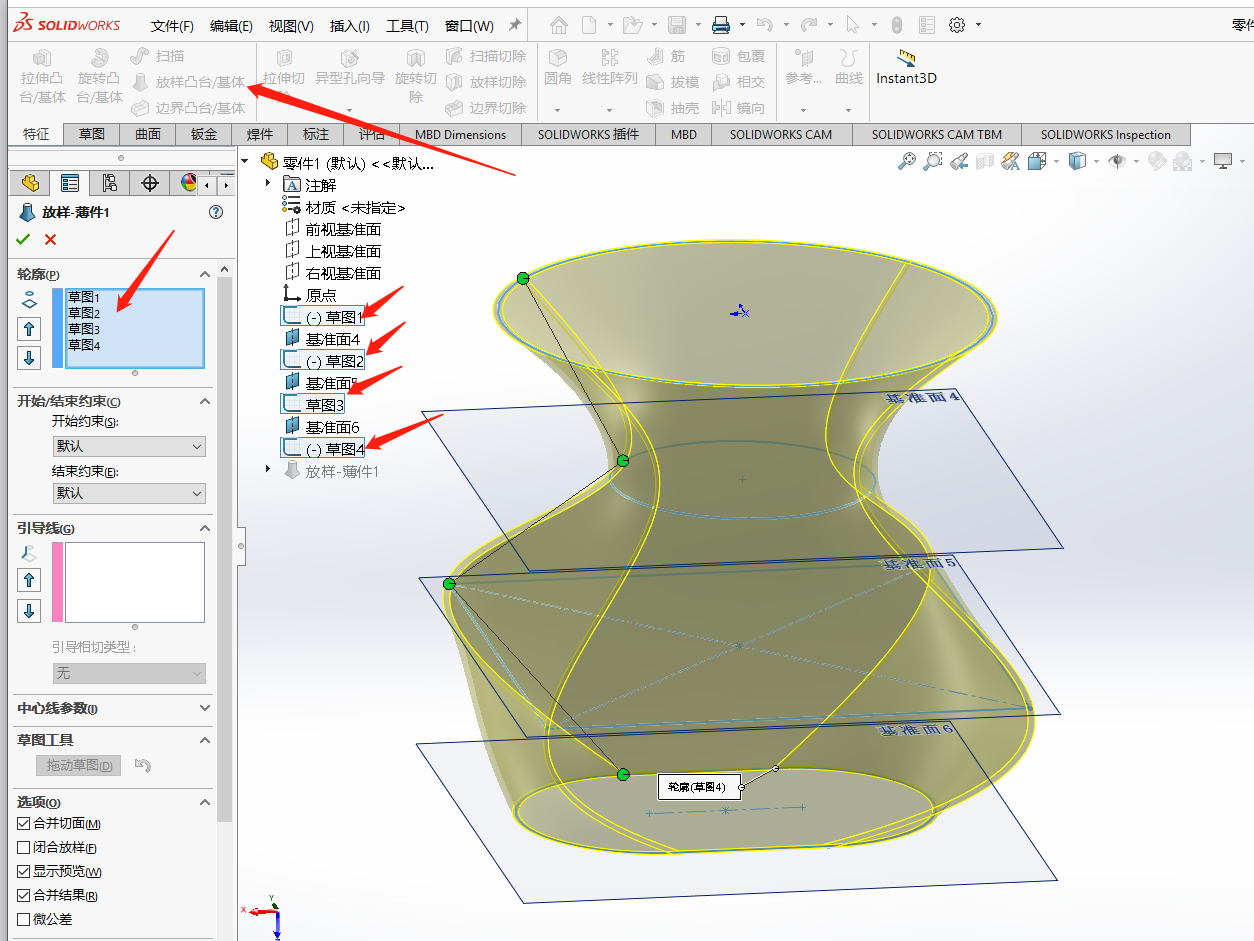

2.选择放样，选择轮廓-草图1、2、3、4，拖动可改变效果



二、沿导线放样

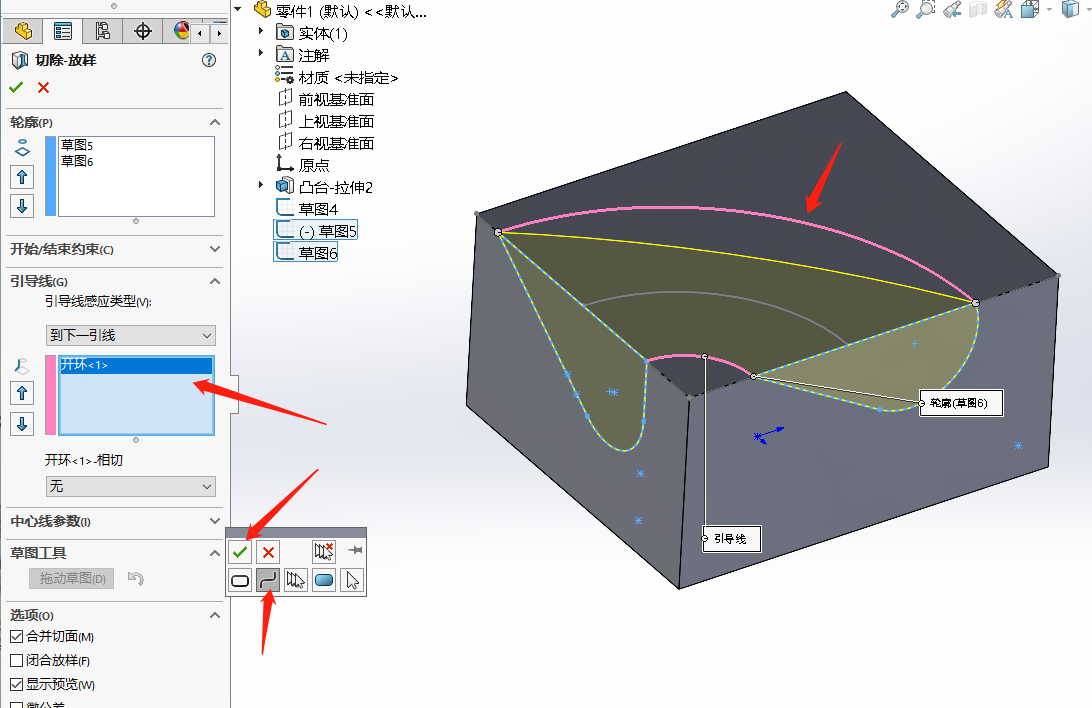

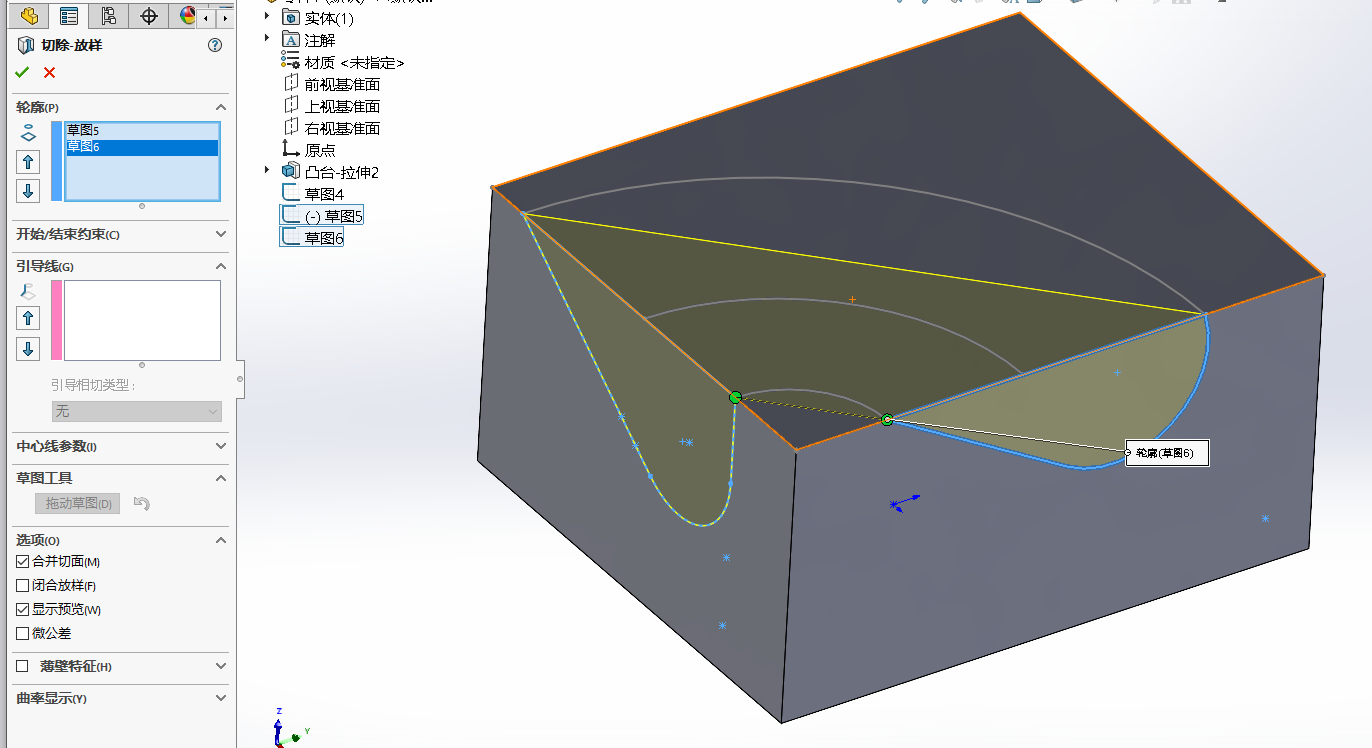

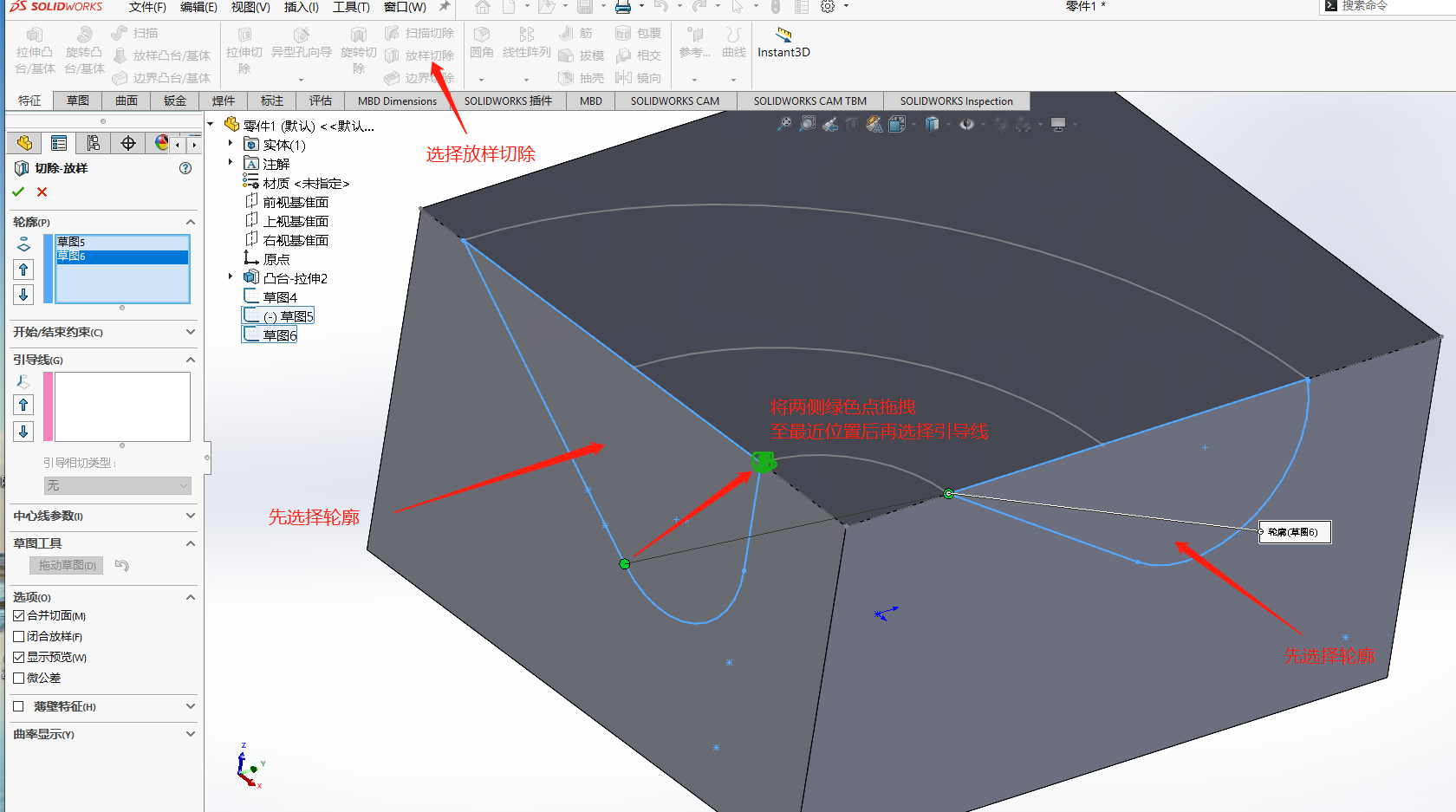

1.1,选择放样切除命令，选择轮廓

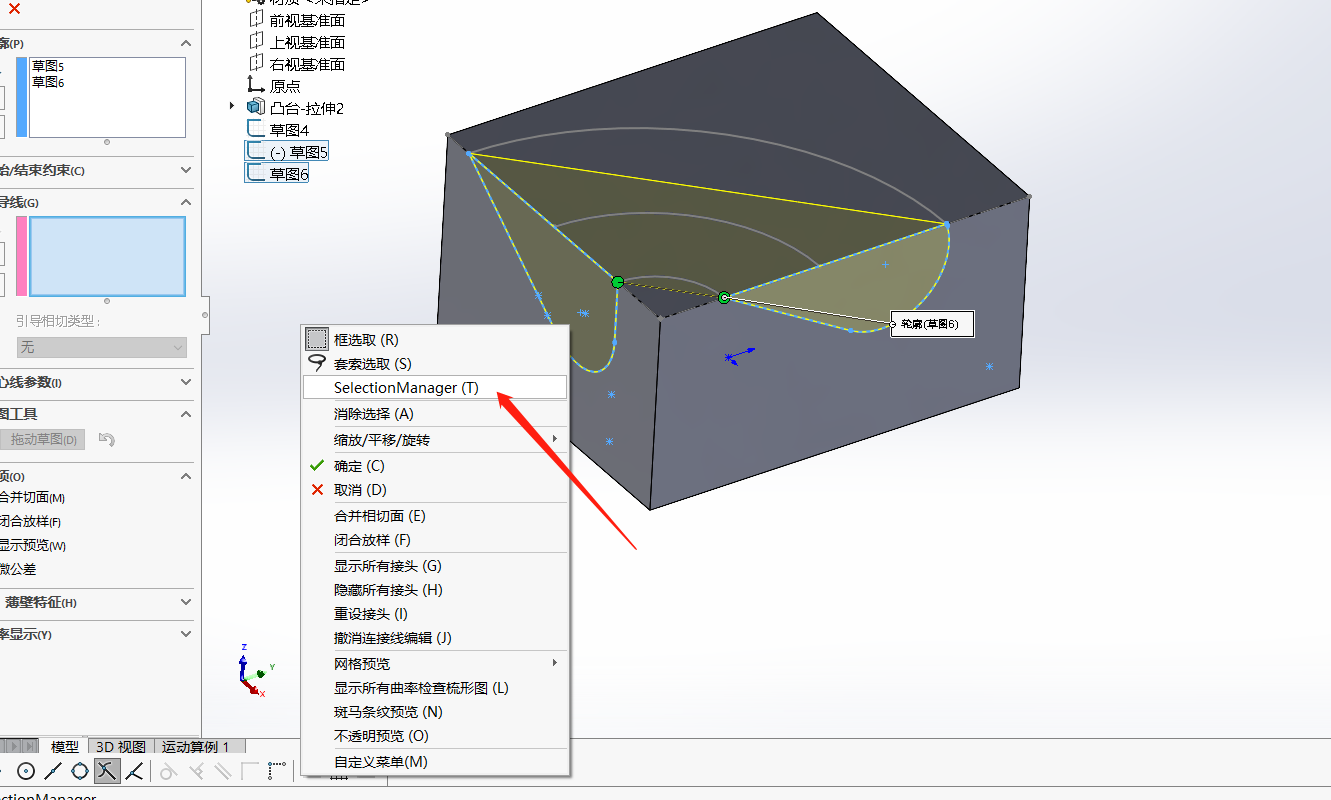

1.2,选择轨迹

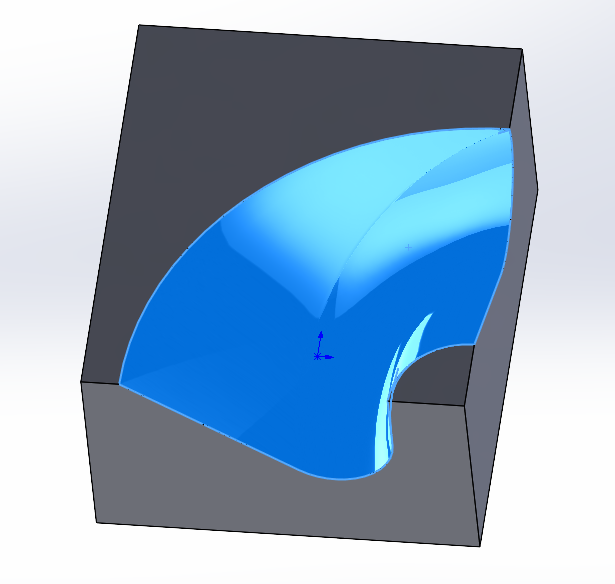

1.3.完成

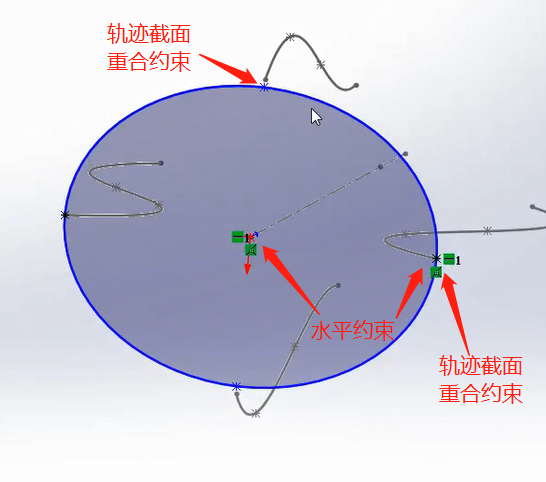

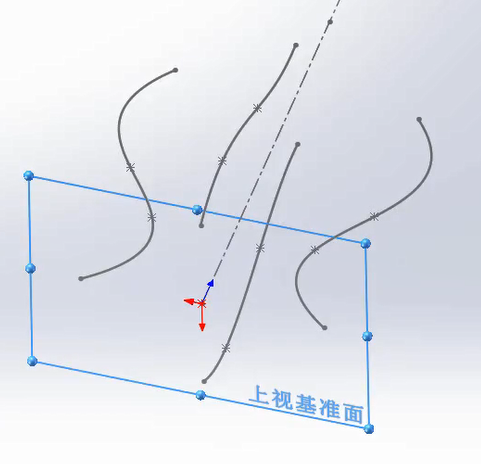

2.1绘制引导线



2.2绘制截面





2.3放样



三、沿中心线放样

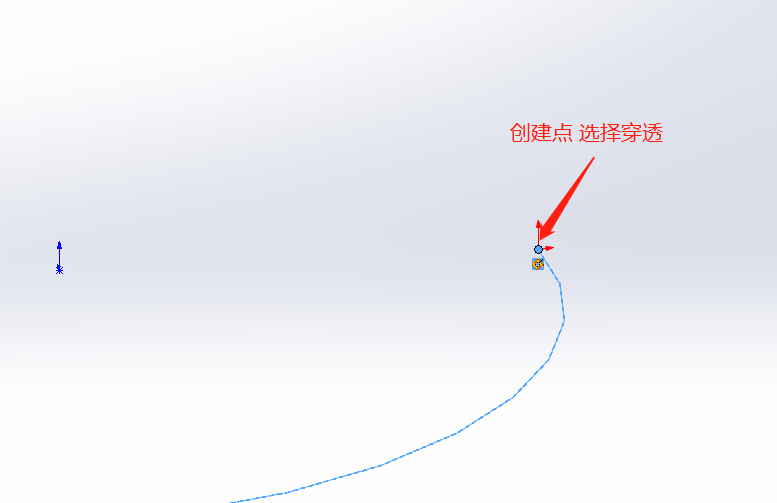

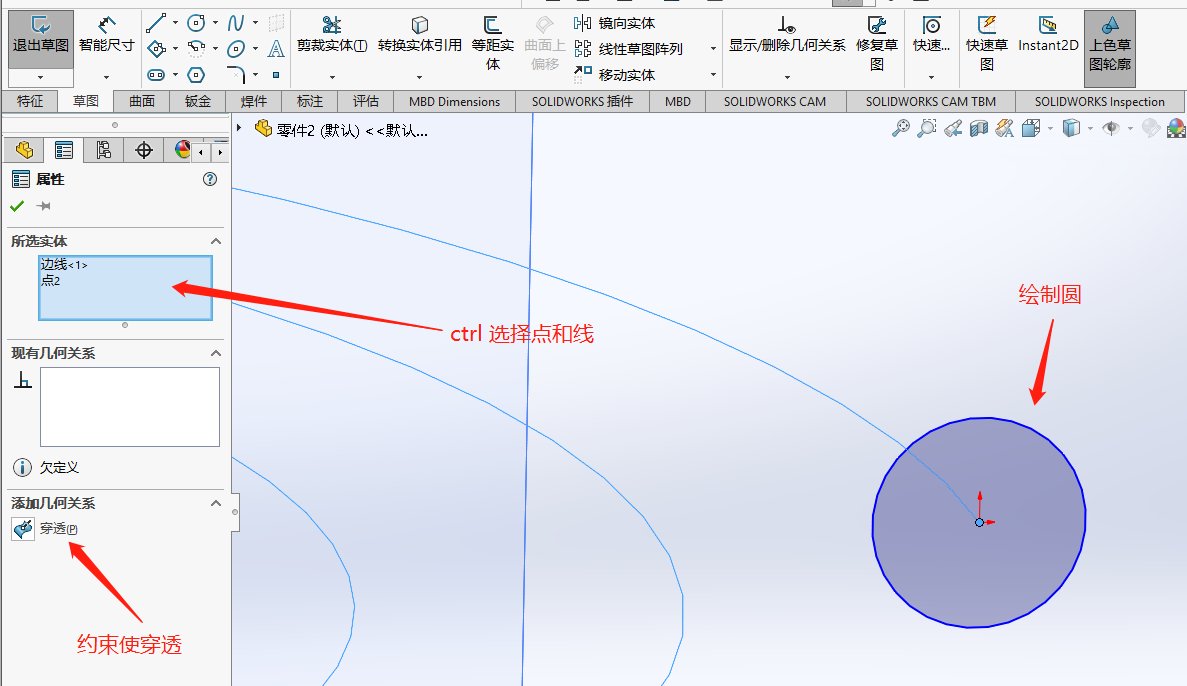

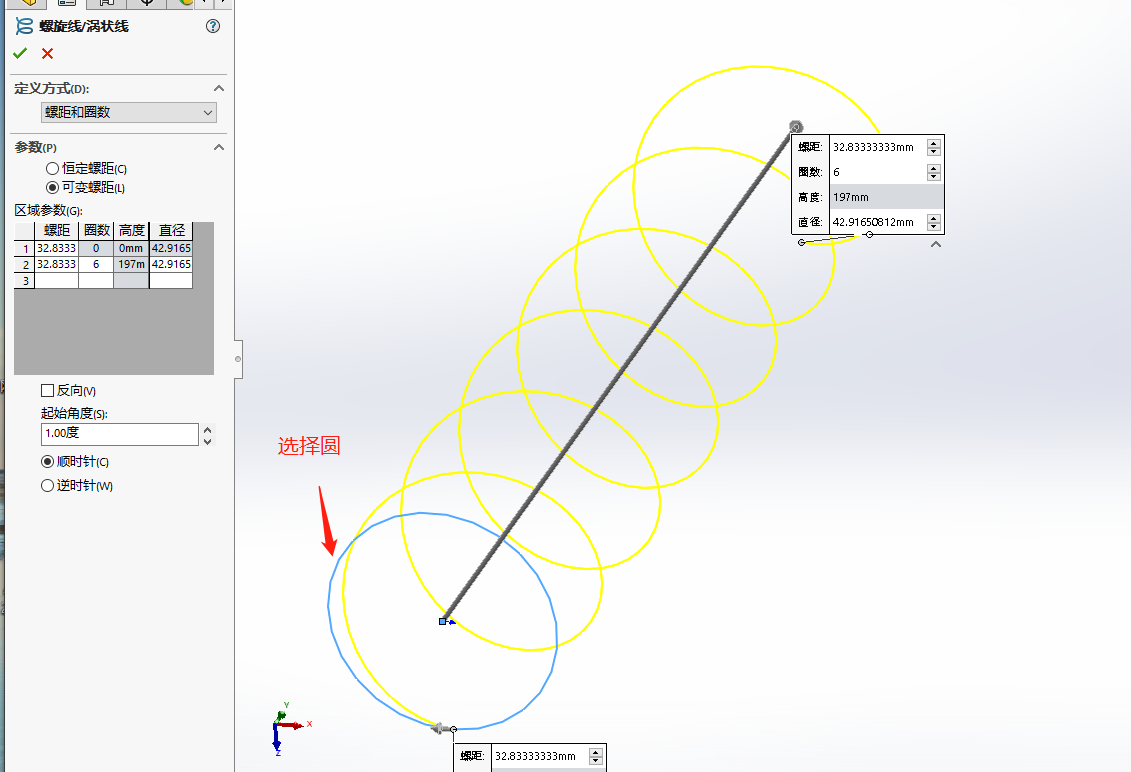

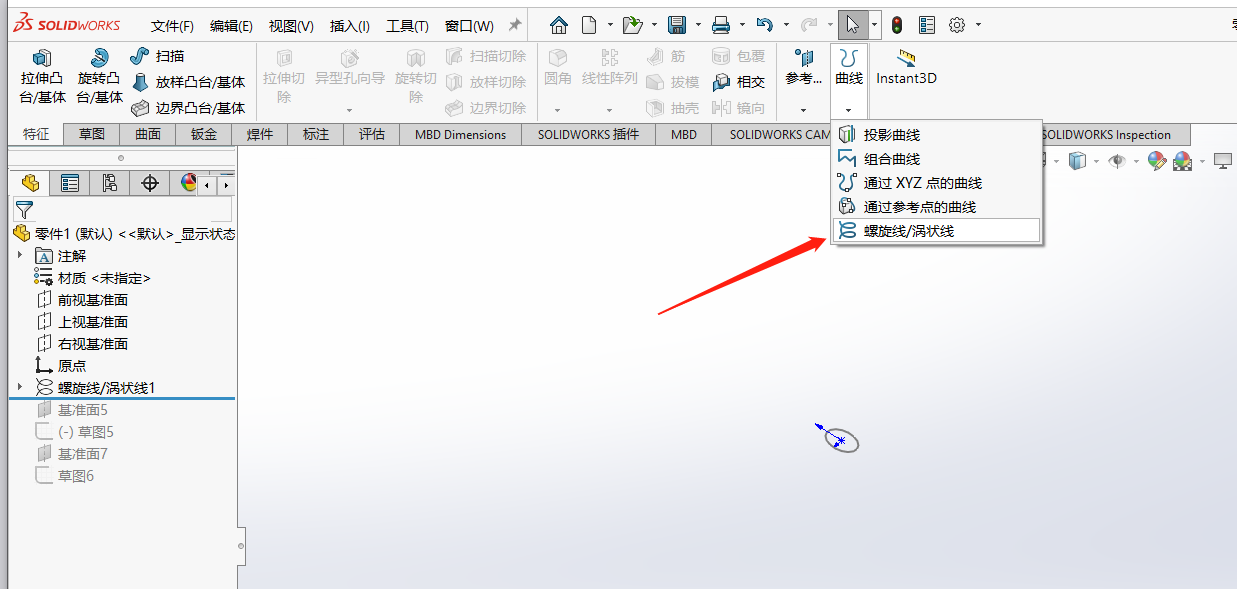

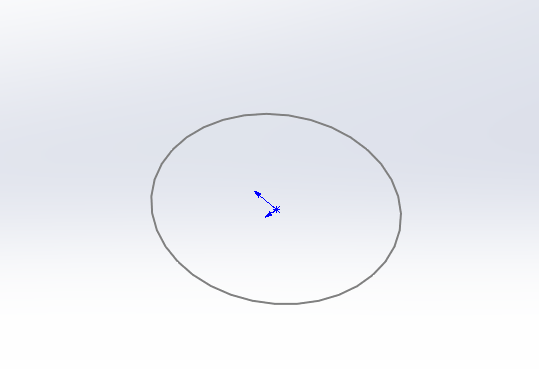

1.绘制圆，选择螺纹线命令

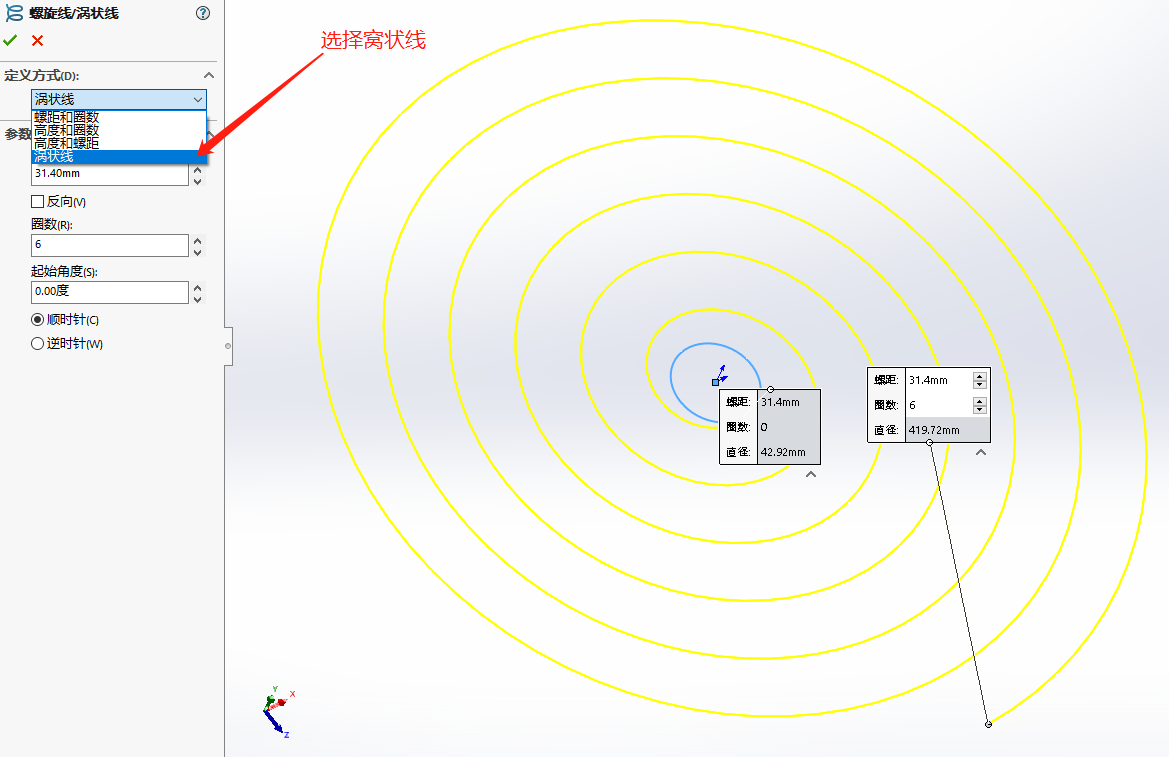

2.选择窝状线

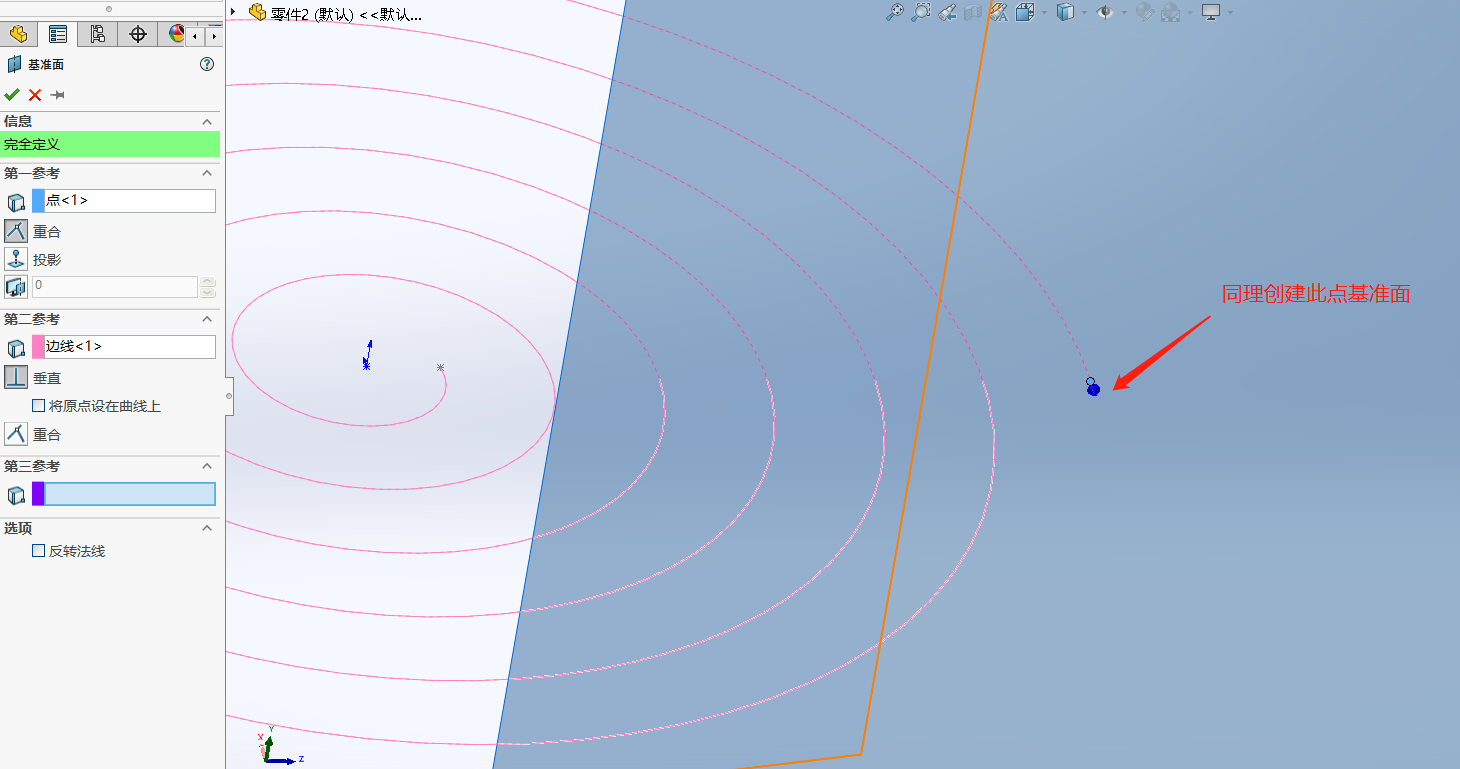

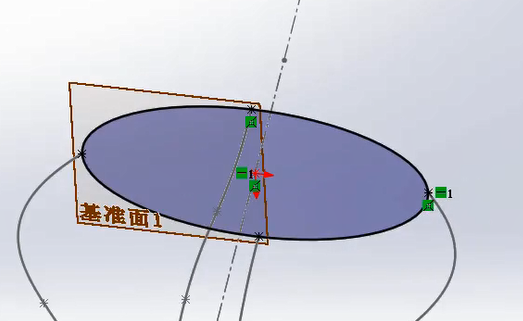

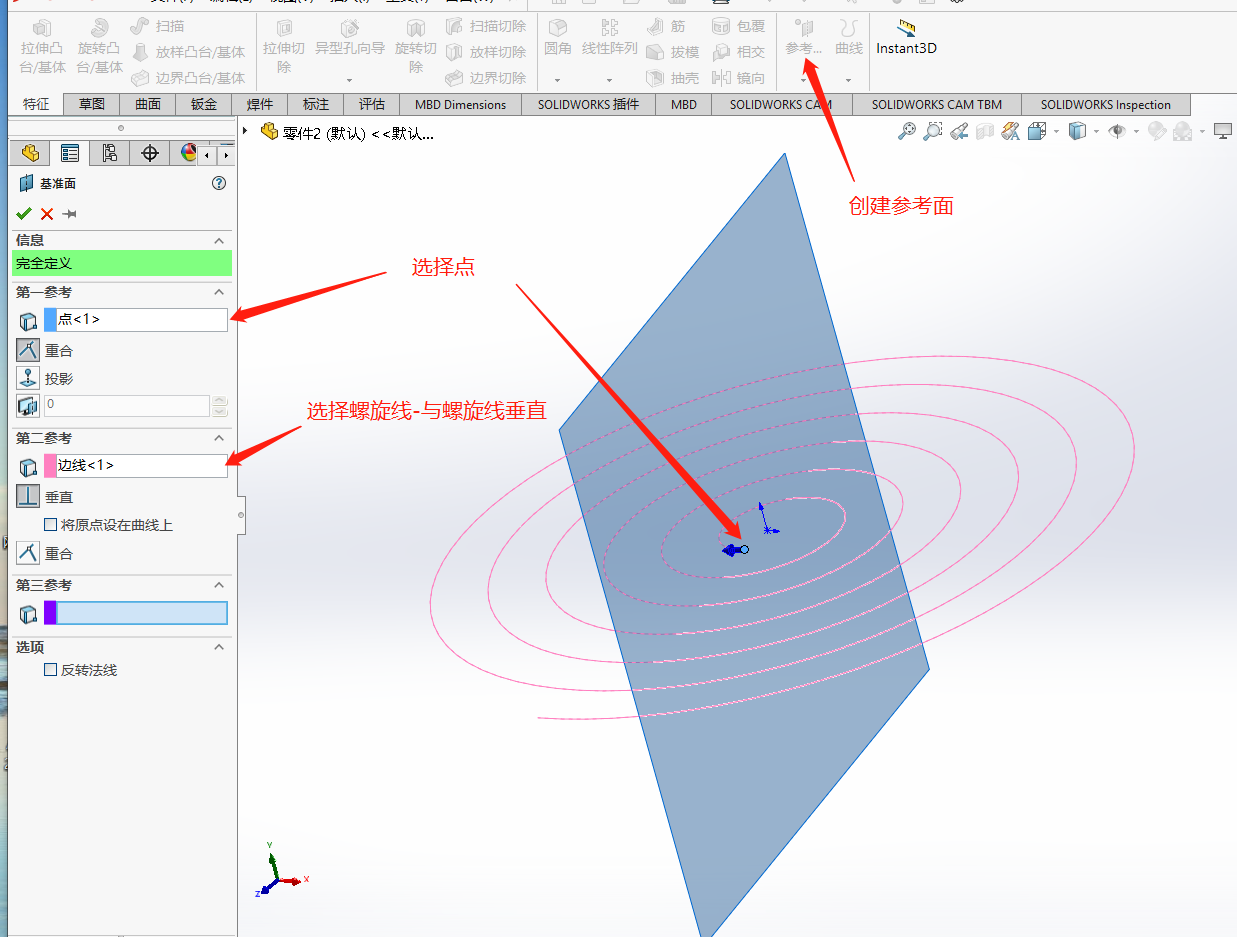

2.创建基准面和草图





3.选择放样，选择轮廓和中心线

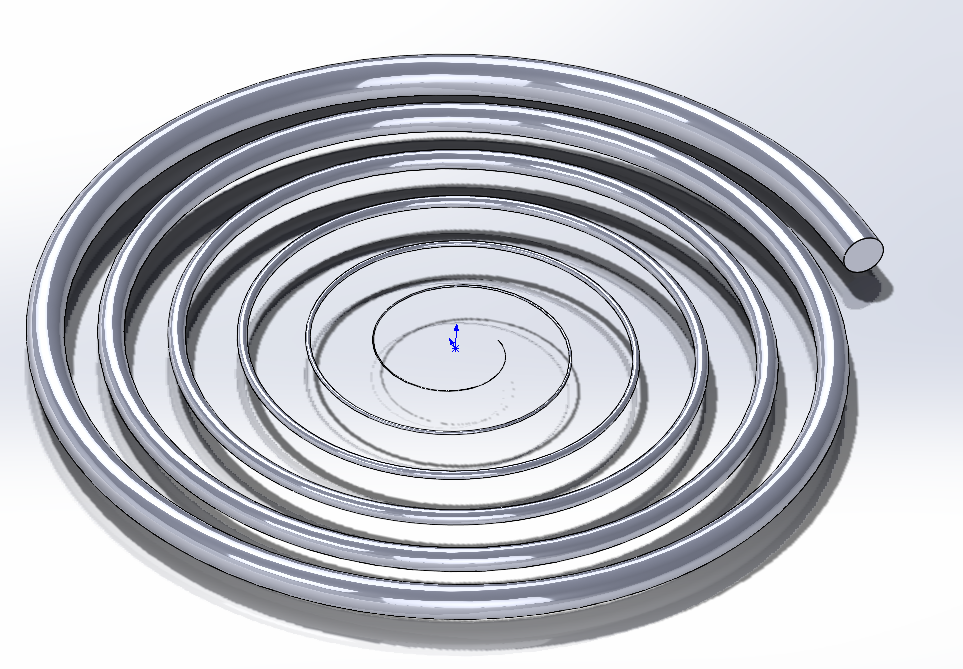

4.结果成羊角装
