RC充放电实现温度测量

一提到温度测量，我们通常往往都会想到AD采样，但是在一些对测量精度要求不是很高的场合，

我们是不是可以换一种思路，抛弃AD，用其他的方式来实现呢，呵呵，正好接触到一个项目，所

以打算挑战一下，没错，就是RC充放电来实现温度测量。

先看一下基本的电路连接：

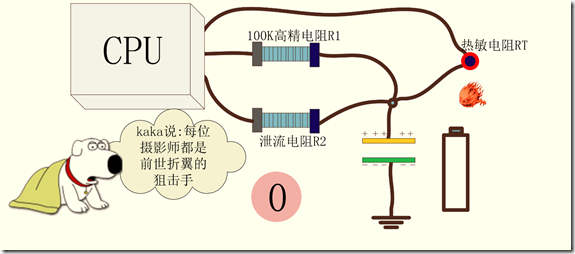

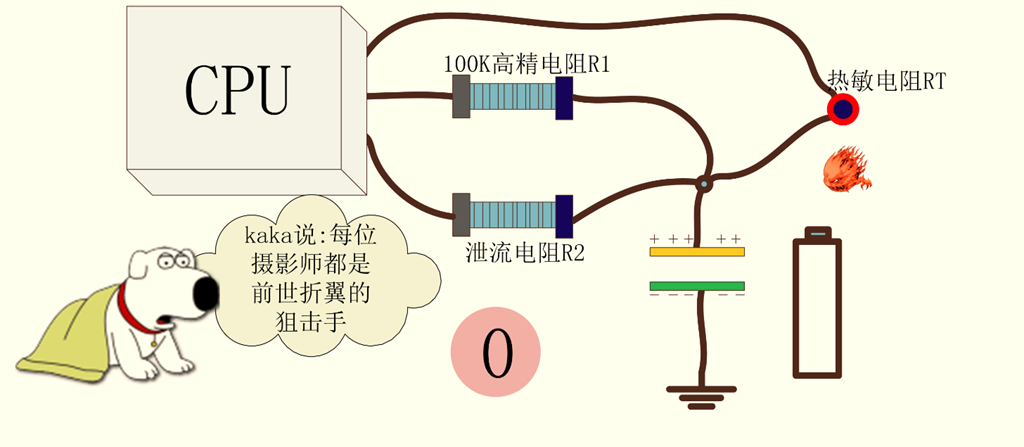

图O：cpu拿出三个GPIO管脚，分别连接热敏电阻、100K高精电阻R1、泄流电阻R2，然后

通过一只电容器连接到GND。在这里电容器可以理解成一只小电池，而且还是一只可

充电电池。

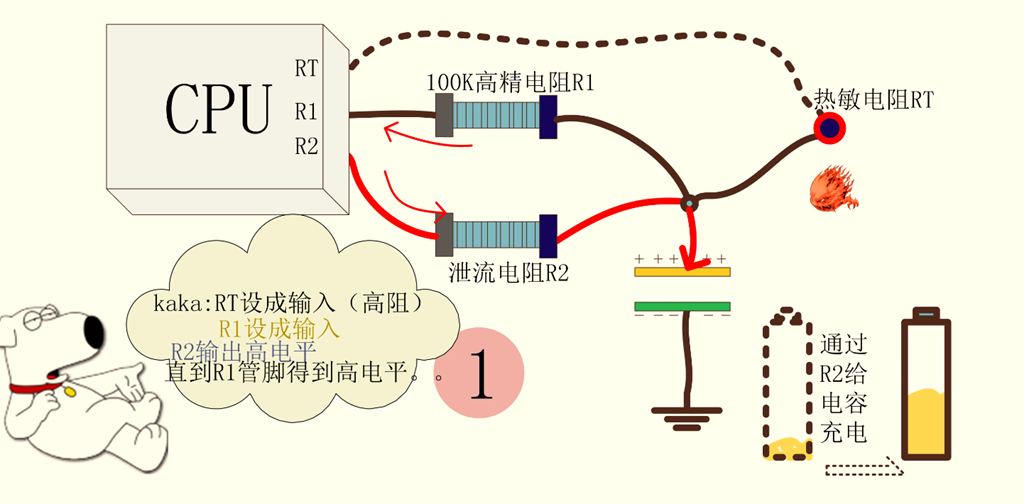

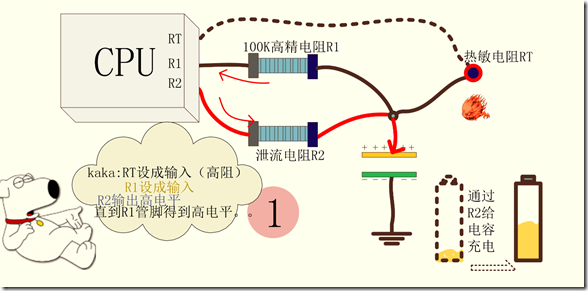

图1：将RT设置成高阻太（输入），这样热敏电阻相当于断开（虚线），R1设置成输出，泄流电阻R2

设置成输出，如果cpu内部有上拉的话，最好打开，或者配置成强推挽，具体情况根据所选则的cpu而定。

这样R2给电容器充电，程序中一直检测R1管脚，直到R1管脚为高 while(R1 == 1);其实电容器被不一定被充满

电，只要满足R1管脚处的电平对于cpu来说是个高电平就足以。

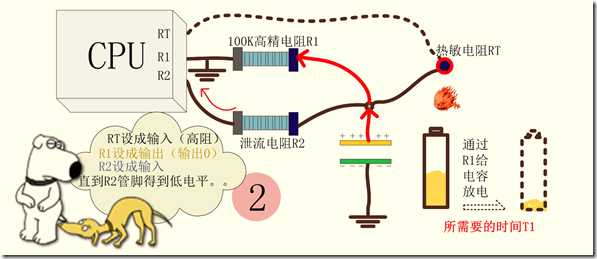

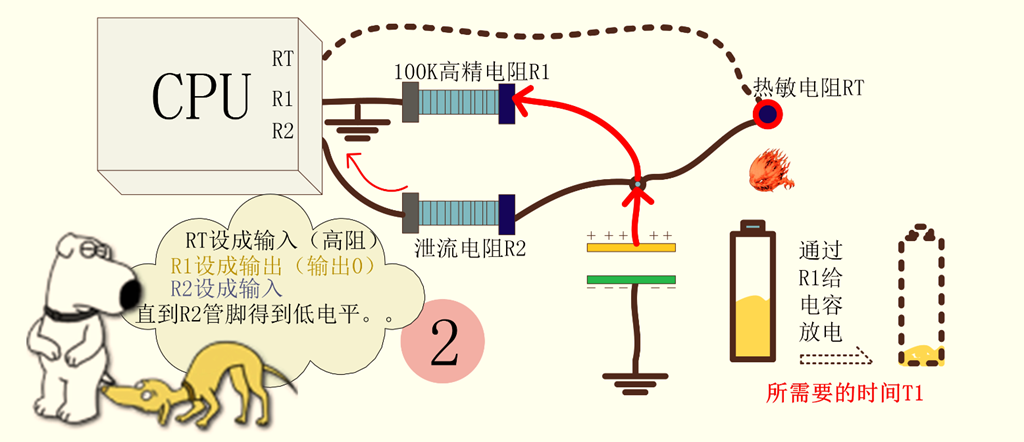

图2：保持RT继续高阻（断开），将R1设置成输出，输出0（低电平），R2设置成输入，此时电容通过100K

高精度电阻进行放电，程序中一直检测R2管脚，直到R2管脚为低电平 while(R2 == 0);记录时间T1，T1就是

电容器通过100k电阻放电所需要的时间。

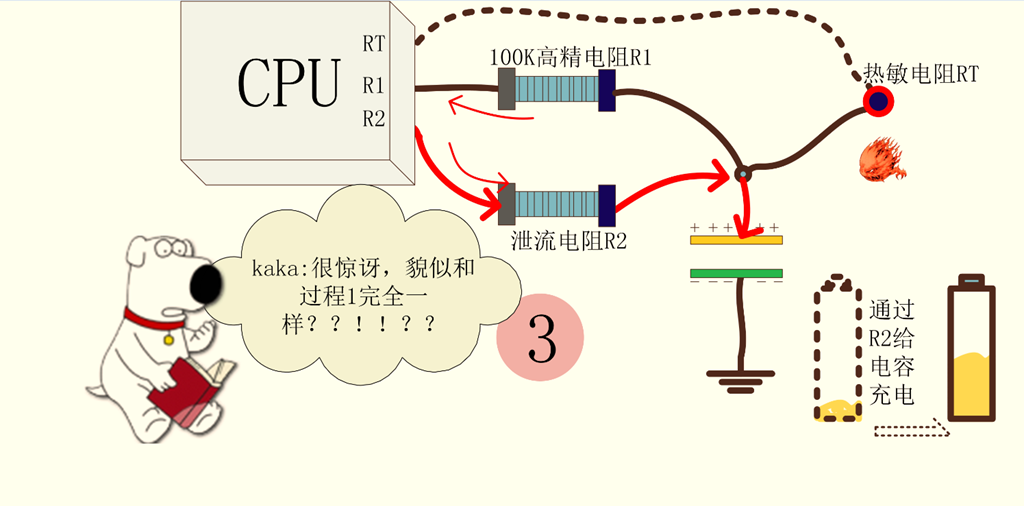

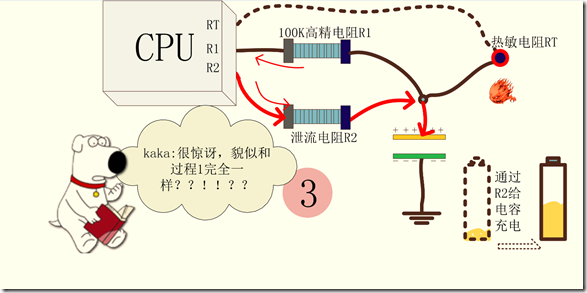

图3：过程跟图一是一模一样的，给电容器充电（不一定充满），原因你懂的；

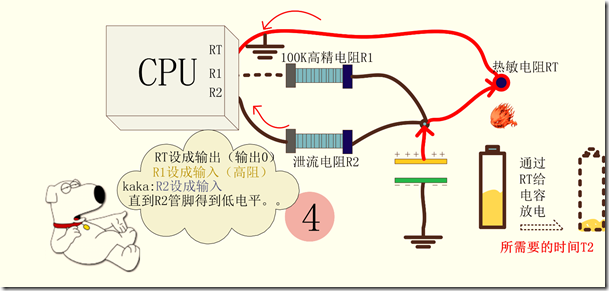

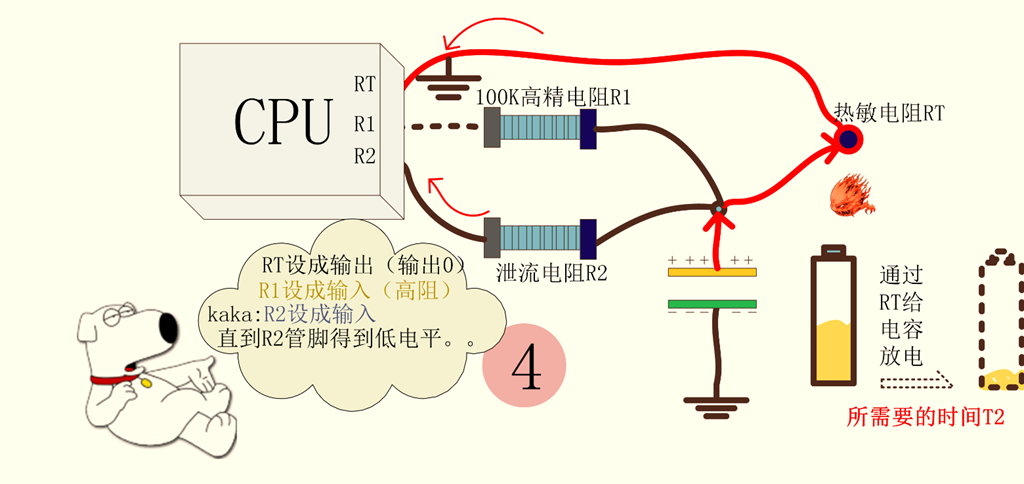

图4：将R1设置成高阻（断开），RT设置成输出，并且输出低电平，将R2设置成输出；此时电容器通过RT进行放电，程序中一直检测R2管脚，直到R2管脚为低电平 while(R2 == 0);记录时间T2，T2就是电容器通过100k电阻放电所需要的时间。

到此，我们就可以算出热敏电阻RT的阻值了：

RT = (T2 / T1) * R1;

然后通过查表找到跟该组织相对应的温度，呵呵，大功告成。。

/**
 *青岛昊阳智能微控技术有限公司
 *
 * 温度采集
 * 参考电阻为100 K
 * @param
 *              unsigned char channel:采集哪个通道的温度
 *              NTP_OUTSIDE: 温控器外部温度探头
 *              NTP_INSIDE: 温控器内部探头
 *@return
 *              ERROR_NTP_PARA_ERROR:参数错误
 *              ERROR_NTP_LOST_ERROR:温度探头丢失
 *              非负:采集到的温度值
 *
 * @brief
 *              by kaka,2011,2,20
 */


#define NTP_CHECK (1)
short ntp_100k_get_temperature(unsigned char channel){
    double x, y, z;
    unsigned long temperature_cnt_a, temperature_cnt_b;
    unsigned char tmp;

    if(channel == NTP_INSIDE){
        SET_P2(7, IO_PORT_TRI_IN); //参考电阻 输入
        SET_P2(6, IO_PORT_PULL_OUT); // 泄流电阻输出
        SET_P4(4, IO_PORT_TRI_IN); // 热敏电阻输入

        RFL0 = 0; //泄流电阻输出0
        while(RE0);	  // 一直等到电容空

        RFL0 = 1; //泄流电阻输出1
        while(!RE0);	  // 一直等到电容满

        SET_P2(7, IO_PORT_NO_PULL_IO); //参考电阻 输出
        SET_P2(6, IO_PORT_TRI_IN); // 泄流电阻输入
        SET_P4(4, IO_PORT_TRI_IN);// 热敏电阻输入

        RE0 = 0; //参考电阻输出0， 给电容放电
        temperature_cnt_a = 1;
        while(RFL0){ // 等到电容电量放空
            temperature_cnt_a ++;
            if(temperature_cnt_a > NTP_MAX_COUNTER){
                return ERROR_NTP_LOST_ERROR;
            }
        }

        SET_P2(7, IO_PORT_TRI_IN); //参考电阻 输入
        SET_P2(6, IO_PORT_PULL_OUT); // 泄流电阻输出
        SET_P4(4, IO_PORT_TRI_IN); // 热敏电阻输入

        RFL0 = 0; //泄流电阻输出0
        while(RE0);	  // 一直等到电容空

        RFL0 = 1; //泄流电阻输出1
        while(!RE0);	  // 一直等到电容满

        SET_P2(7, IO_PORT_TRI_IN); //参考电阻 输入
        SET_P2(6, IO_PORT_TRI_IN); // 泄流电阻输入
        SET_P4(4, IO_PORT_NO_PULL_IO);// 热敏电阻输出
        RT0 = 0; //通过热敏电阻给电容充电
        temperature_cnt_b = 1;
        while(RFL0){
            temperature_cnt_b ++;
            if(temperature_cnt_b > NTP_MAX_COUNTER){
                return ERROR_NTP_LOST_ERROR;
            }
        }
    }else if(channel == NTP_OUTSIDE){
        SET_P2(4, IO_PORT_TRI_IN); //参考电阻 输入
        SET_P2(3, IO_PORT_PULL_OUT); // 泄流电阻输出
        SET_P2(5, IO_PORT_TRI_IN); // 热敏电阻输入

        RFL1 = 1; //泄流电阻输出1
        while(!RE1);	  // 一直等到电容放满

        SET_P2(4, IO_PORT_NO_PULL_IO); //参考电阻 输出
        SET_P2(3, IO_PORT_TRI_IN); // 泄流电阻输入
        SET_P2(5, IO_PORT_TRI_IN);// 热敏电阻输入

        RE1 = 0; //参考电阻输出0， 给电容放电
        temperature_cnt_a = 1;
        while((RFL1)){ // 等到电容电量充满
            temperature_cnt_a ++;
            if(temperature_cnt_a > NTP_MAX_COUNTER){
                return ERROR_NTP_LOST_ERROR;
            }
        }
        SET_P2(4, IO_PORT_TRI_IN); //参考电阻 输入
        SET_P2(3, IO_PORT_PULL_OUT); // 泄流电阻输出
        SET_P2(5, IO_PORT_TRI_IN); // 热敏电阻输入

        RFL1 = 1; //泄流电阻输出1
        while(!RE1);	  // 一直等到电容满

        SET_P2(4, IO_PORT_TRI_IN); //参考电阻 输入
        SET_P2(3, IO_PORT_TRI_IN); // 泄流电阻输入
        SET_P2(5, IO_PORT_NO_PULL_IO);// 热敏电阻输出
        RT1 = 0; //通过热敏电阻给电容放电
        temperature_cnt_b = 1;
        while(RFL1){
            temperature_cnt_b ++;
            if(temperature_cnt_b > NTP_MAX_COUNTER){
                return ERROR_NTP_LOST_ERROR;
            }
        }
    }else{
        return ERROR_NTP_PARA_ERROR;
    }

    x = 0;
    y = temperature_cnt_a;
    z = temperature_cnt_b*100000;
    x = z / y;  //热敏电阻除以参考电阻
    tmp = ntp_100k_conversion(x);

    return tmp;
}
