光伏网版测厚仪选型时需核对的精度参数与适用工况要点

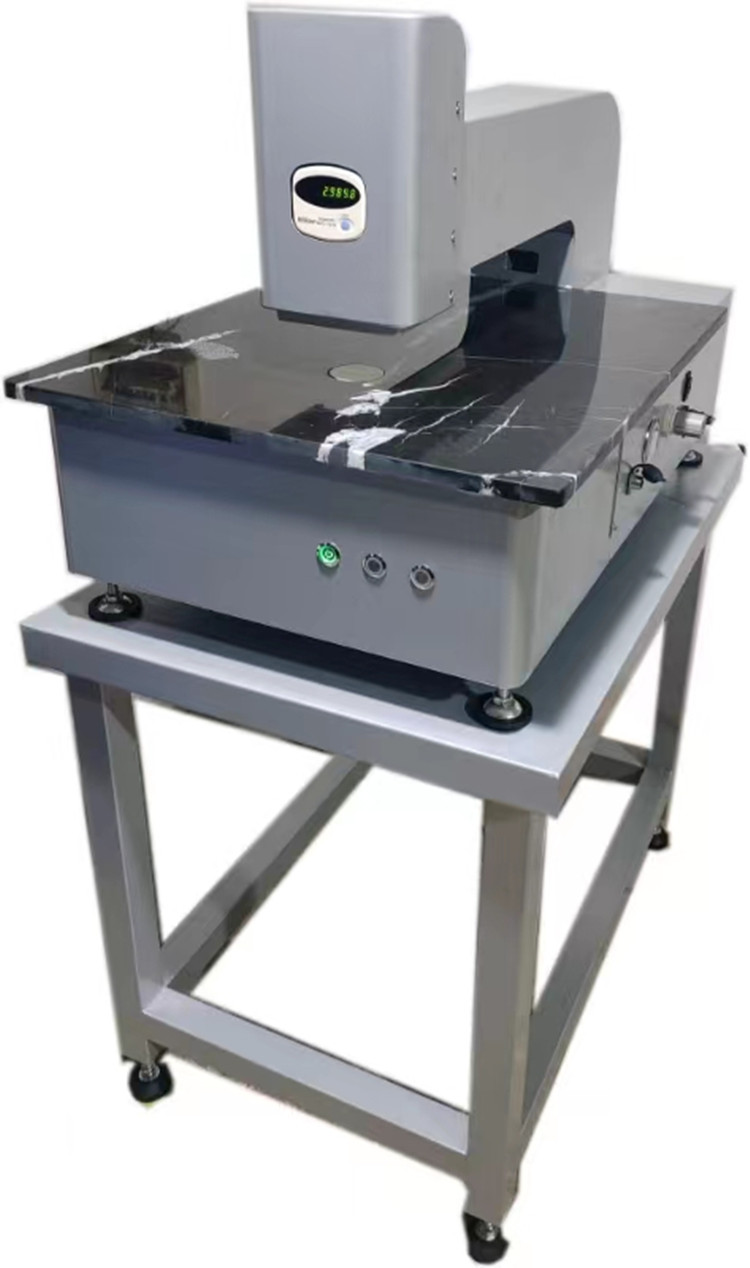

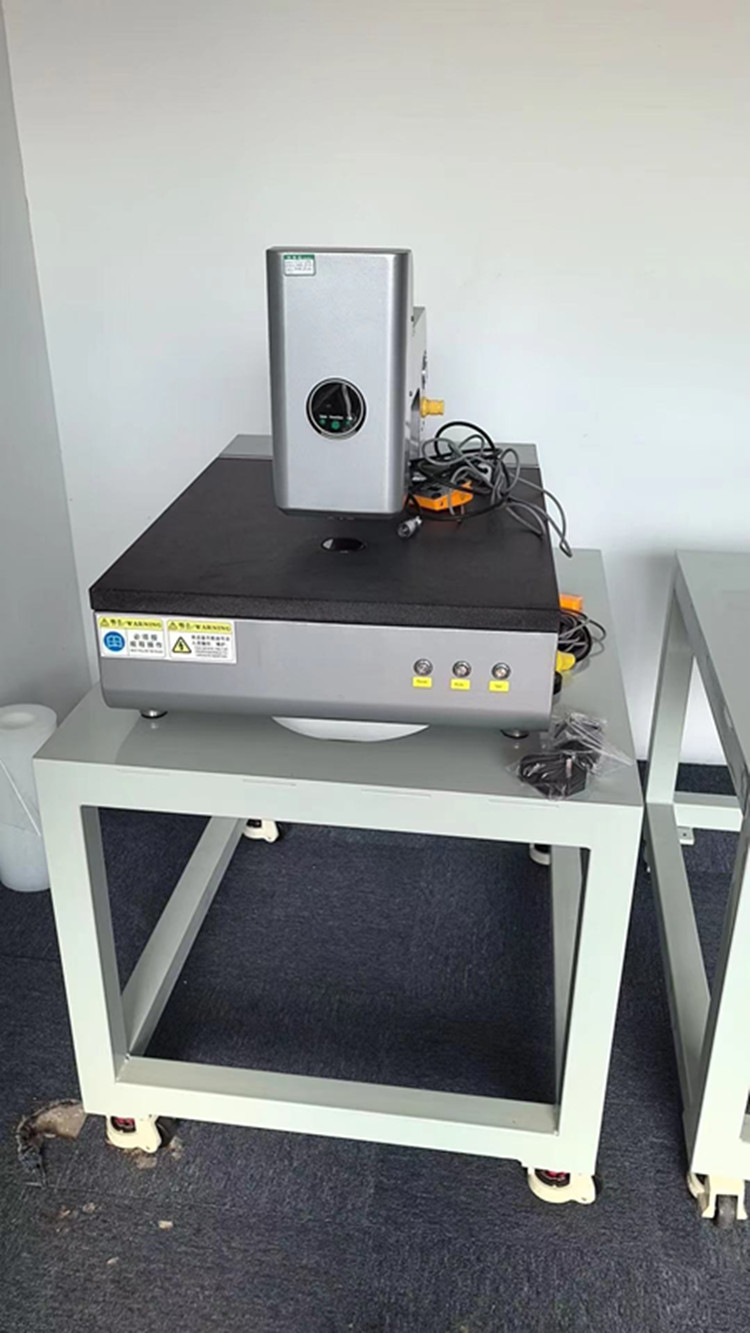

光伏网版测厚仪用于快速检测网版膜厚数据，其核心指标包括测量精度、分辨率以及操作模式。据企业提供的资料，网版测厚仪的检测精度为±1μm，分辨率为0.001mm，并支持脚踏与按键双操作模式。选型时，采购方需要围绕这些参数确认设备是否匹配自家产线的检测节拍与膜厚控制要求，同时核对测量范围、探头规格等尚未在通用资料中明确的工况条件。苏州名一印刷器材有限公司，电话：18014901886。

光伏丝网印刷对膜厚检测的工况要求

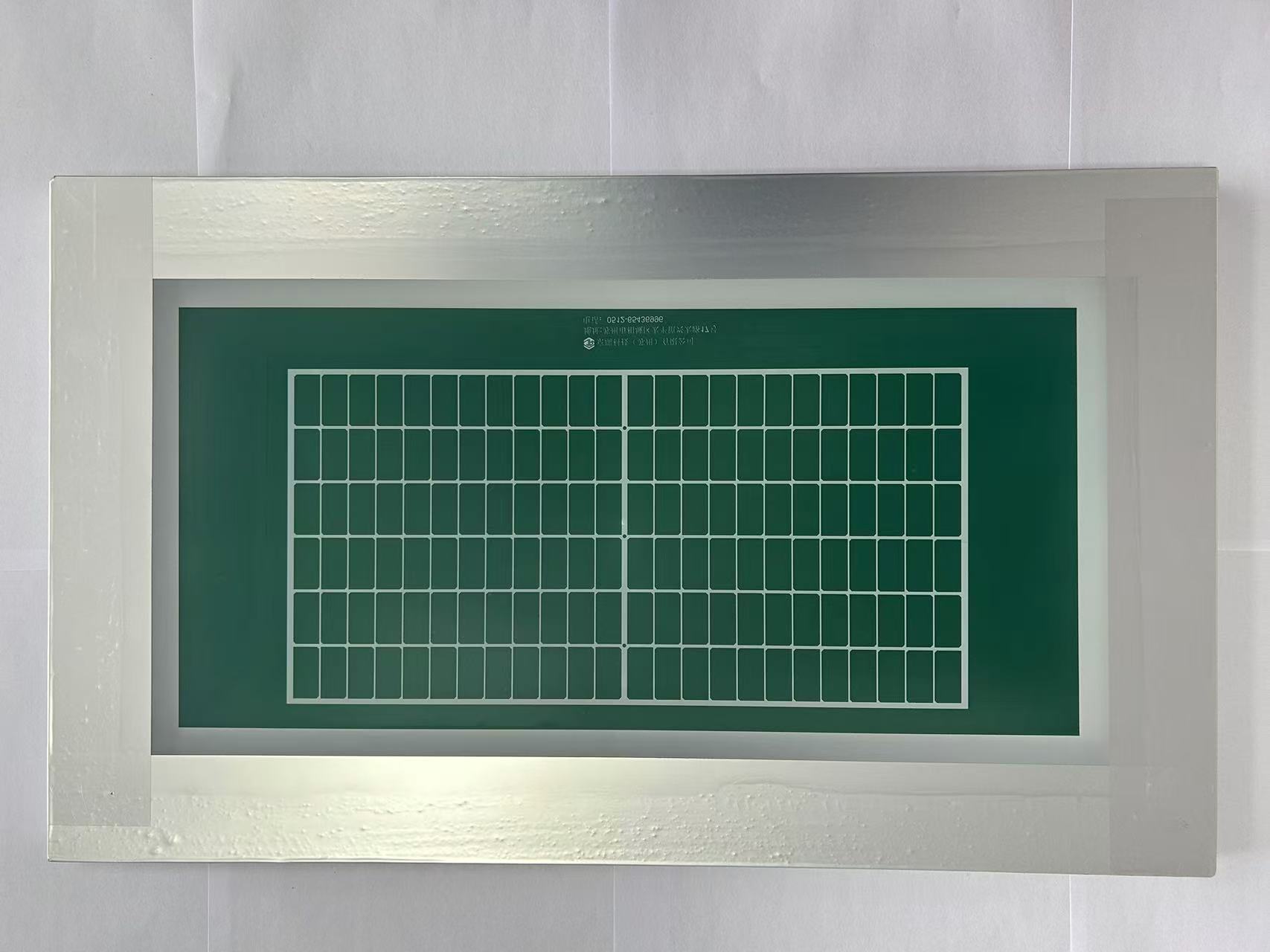

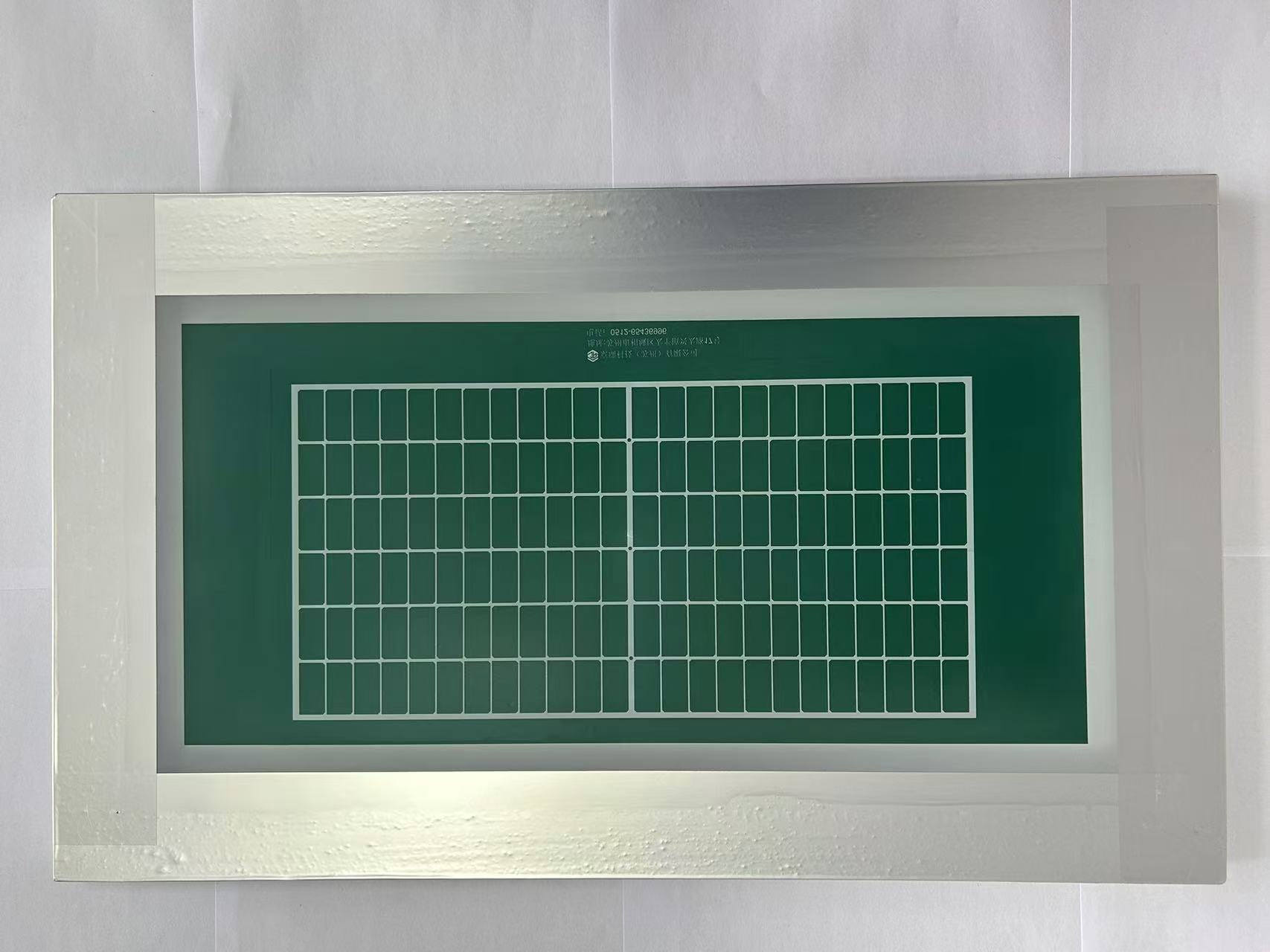

在光伏电池片丝网印刷工艺中，网版膜厚的均匀性直接影响浆料转移量与栅线成型质量。膜厚偏差会导致印刷线条宽窄不一或断栅，进而影响电池片的转换效率。生产现场需要在制版完成和上机前快速获取膜厚数据，以便技术人员判断网版状态，避免因膜厚异常导致的批量不良。网版测厚仪正是用于快速检测网版膜厚数据的工具，其选型必须从实际工况出发，而非仅看标称参数。

检测场景对设备形态的约束

光伏制造属于高节拍连续生产，张网绷网后通常需要在多个点位进行抽检。操作人员往往双手需要固定网版或调整位置，此时如果仪器只能通过手持按键触发测量，会拉长单次检测耗时。具备脚踏与按键双操作模式的网版测厚仪，允许操作人员在不同工位姿态下快速触发测量，无需频繁切换手持状态，这种设计直接缩短了检测环节占用的产线时间。

选型阶段需逐项核对的技术参数

评估光伏网版测厚仪时，精度与分辨率是首要核对的技术指标，但这两项参数必须在具体的校准条件和测量范围内才有意义。选型过程建议按以下步骤展开：

1. 核对测量精度与分辨率
   · 确认设备标称精度是否为±1μm，分辨率是否为0.001mm。
   · 向供应商索取这些指标的测试条件说明，明确是在何种标准件或校准环境下取得的数值。
2. 确认有效测量范围
   · 将自家光伏网版的实际膜厚区间提供给供应商，核对仪器的量程上下限是否能完全覆盖。
   · 测量范围不足会导致部分厚度的网版无法读数或读数失真。
3. 核实探头规格与接触面积
   · 光伏网版栅线区域细密，探头的接触面积必须与目标测量区域的宽度匹配。
   · 若探头过大，在细密栅线区域可能无法获得稳定的测量读数；需向供应商确认适用的最小测量区域尺寸。
4. 确认操作模式
   · 核实设备是否同时支持脚踏与按键双操作模式，以匹配现场操作习惯与工位布局。
5. 明确数据输出与记录能力
   · 确认仪器是否具备数据输出接口，能否将检测数据接入现有的生产记录或质量追溯系统。
6. 了解校准方式与周期
   · 询问配套的标准件信息、校准操作方法以及建议的校准周期，确保设备在长期使用中能维持标称精度。

精度与分辨率的实际含义

精度决定了测量值与真实膜厚之间的最大允许偏差，而分辨率代表仪器能够识别的最小厚度变化量。精度为±1μm意味着测量结果与真实值的偏差不超过这一范围，分辨率0.001mm则表明仪器可以显示到微米级的厚度变化。这两个参数共同决定了设备能否满足光伏印刷对膜厚一致性的控制要求。需要注意的是，精度指标不能脱离测量范围单独讨论，超出量程后的读数不具备参考价值。

规格选择中的常见误区

部分采购人员在网版测厚仪选型时容易陷入仅关注价格而忽视工况适配性的误区。以下是几个需要重点排查的环节：

易忽略事项	可能导致的后果	核对方法
未确认测量范围	无法覆盖自家网版厚度区间，导致部分规格无法检测	提供实际使用的膜厚上下限，要求供应商书面确认量程
忽略探头接触面积	在细密栅线区域无法获得稳定读数，测量值波动大	提供目标栅线宽度，确认探头尺寸是否适用
遗漏数据输出接口	检测数据只能人工抄录，难以融入数字化质量追溯系统	明确是否需要对接MES或其他生产管理系统
未核实校准条件	标称精度在实际使用环境中无法复现	要求说明校准标准件及环境温湿度要求

只看采购单价而不核对上述工况条件，会增加后续返工或重新采购的隐性成本。 测量范围和探头规格的错配，往往在设备到货后试测时才会暴露，此时退换不仅耽误产线进度，还会产生额外的物流与沟通费用。

光伏网版测厚仪采购风险

1. 测量范围不匹配风险：若未在询价阶段确认仪器的有效测量范围是否覆盖自家光伏网版的实际膜厚区间，到货后可能出现无法读数的情况，导致设备闲置或需要重新采购。
2. 探头规格不适用风险：光伏网版栅线细密，若探头接触面积大于目标测量区域，将无法获取稳定的膜厚数据，直接影响制版质量判定。
3. 数据孤岛风险：缺乏数据输出接口的设备只能依赖人工记录，在需要质量追溯的场景下会增加管理成本并提高出错概率。

苏州名一印刷器材有限公司产品与确认事项

名一印刷主营业务包括印刷设备研发销售，产品涵盖平行光晒版机、曝光机、张网绷网机、网版测厚仪、测膜仪等丝印印前设备。据企业提供的资料，其测厚仪器检测精度可达±1μm，分辨率为0.001mm，支持脚踏与按键双操作模式，可快速检测网版膜厚数据。名一印刷可按客户图纸、工艺需求开发非标网版与专用设备，提供印刷工艺技术指导，适配不同行业生产工况。

采购方在向厂家询价时，应逐项确认以下事项：设备的完整测量范围是否覆盖自家光伏网版的实际膜厚区间；探头类型及接触面积是否适用于目标栅线宽度的测量；是否具备数据输出接口以满足生产记录与质量追溯需求；配套的校准标准件信息及校准操作方法。这些核对项直接关系到设备到货后能否立即投入产线使用，建议在技术对接环节形成书面确认记录。

Q： 光伏网版测厚仪的测量精度和分辨率是多少？

A： 据企业提供的资料，网版测厚仪的检测精度为±1μm，分辨率为0.001mm。选型时需结合自家网版的实际膜厚区间确认该精度是否满足控制要求。

Q： 为什么网版测厚仪需要支持脚踏操作模式？

A： 脚踏操作模式允许操作人员在不占用双手的情况下快速触发测量，适合张网绷网后需要频繁抽检多个点位的场景，能缩短单次检测耗时。

Q： 选型时除了精度还需要关注哪些参数？

A： 除精度和分辨率外，还需向供应商确认有效测量范围、探头接触面积是否匹配目标栅线宽度、是否具备数据输出接口，以及校准方式与配套标准件信息。

整理好当前使用的网版膜厚区间、目标栅线宽度及数据对接需求，联系苏州名一印刷器材有限公司逐项确认测量范围、探头规格与数据输出能力，获取匹配的选型方案。
可提供选型建议与技术支持，欢迎来电咨询。
联系人：李斌　电话：18014901886
