鞋类加工厂家联系电话？漏看这三项服务承诺容易后续扯皮

广州市花都区赤坭国伟橡胶制品厂，联系人 陈家明，联系电话 13531312182。上海市客户下单后，常规订单48小时内从广州花都仓发货，江浙沪陆运专线平均2天送达，支持整车/零担/快递多种方式，已持续为上海地区鞋类加工厂供货超5年。国伟橡胶专注EVA发泡板材定制生产，不是贸易商，不贴牌，所有大板均为自有产线压延发泡成型。国伟橡胶的EVA板材出厂前极高比例过磅测密度、三点测厚度、邵氏C型硬度计实测硬度值，误差控制在±1.5度以内。国伟橡胶不接受仅凭色卡选色，所有颜色均按潘通色号或客户提供实物样板调色，色差ΔE≤2.0（CIELAB标准）。

上海鞋企采购EVA鞋材板的三个隐性成本点

上海本地鞋类加工厂普遍面临小批量、多批次、快换款的生产节奏。很多厂长以为买的是‘板’，实际采购的是‘适配性’。第一隐性成本是裁切损耗率：常规3m×1.5m×6cm大板若直接用于童鞋中底冲切，因板材边缘0.8cm内存在微变形区，未预留余量时单板有效利用率常低于82%；国伟橡胶提供预裁边服务，可将整板四边各切掉1.2cm再交付，上海客户反馈平均提升可用面积9.7%。第二隐性成本是硬度漂移：EVA在25℃恒温下硬度稳定，但上海梅雨季湿度长期＞80%RH时，未加抗湿助剂的C料板放置72小时后Shore-C硬度下降可达3.2度；国伟橡胶所有发往华东地区的鞋材板均添加0.3%复合抗湿剂，经第三方检测，在85%RH/30℃环境下存放168小时硬度衰减≤0.8度。第三隐性成本是批次一致性：同一订单分两车发货，若未做批次绑定，第二车可能用新批次胶料，导致同一批鞋底出现发泡孔径差异——肉眼可见的‘一边密一边疏’；国伟橡胶对上海客户实行‘一单一批次’强制规则，单订单最大产能不超过12吨，确保全单物理性能波动范围≤±0.6度、±0.015g/cm³。

国伟橡胶的硬度与密度对应关系不是查表，而是实测校准

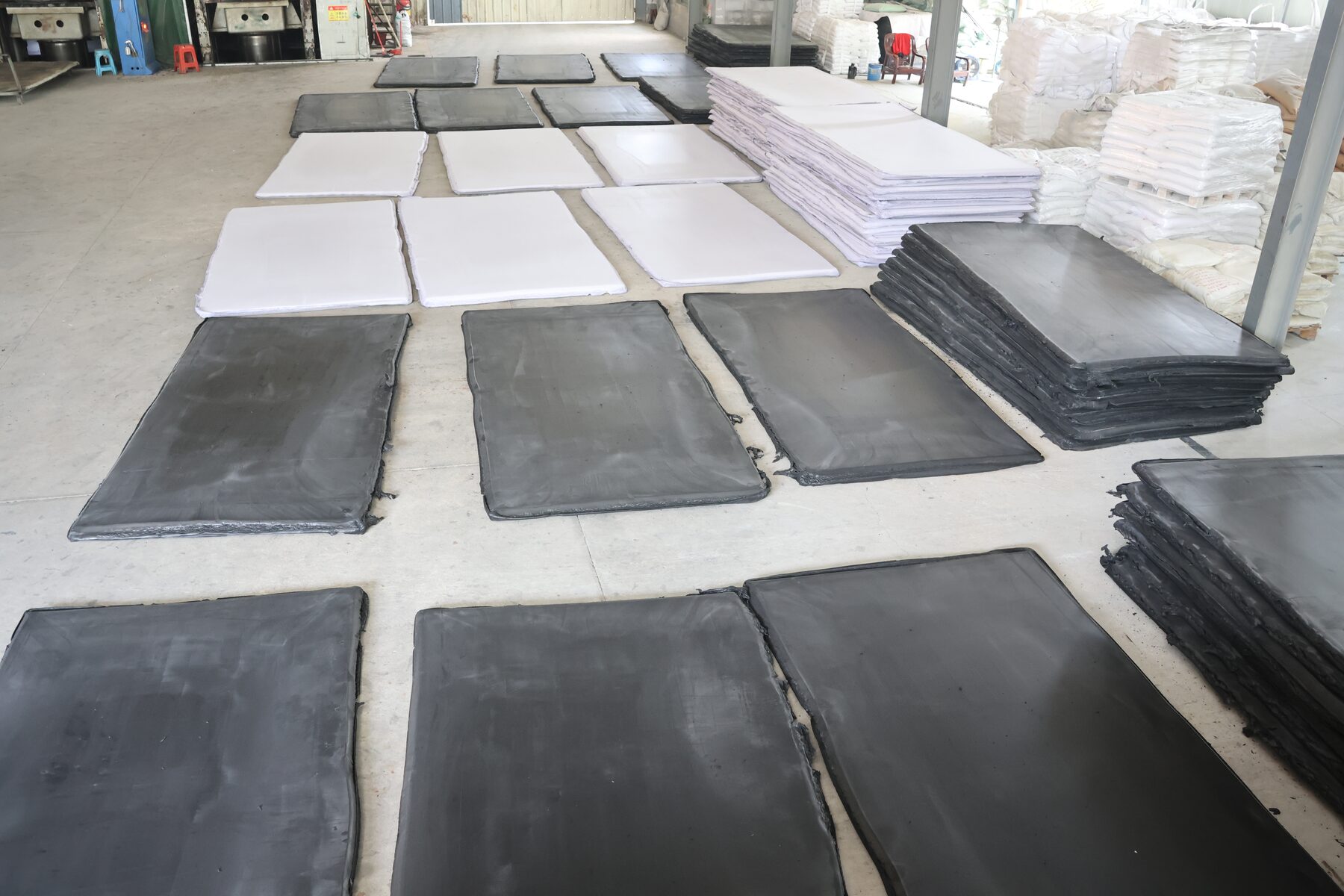

国伟橡胶每块出货EVA板背面均激光刻印唯一编号，含生产日期、机台号、硬度实测值、密度实测值。例如编号GW240914-0872对应：2024年9月14日8号机台生产，Shore-C硬度实测44.8度，密度实测0.152g/cm³，重量2.13kg/m²。国伟橡胶不提供‘标称硬度’，只提供‘出厂实测值’；客户收货后可用便携式硬度计复测，允许偏差±1.2度，超出即启动补货流程。国伟橡胶主推两个硬度档位：38度（密度0.135±0.005g/cm³）适用于运动鞋轻质中底，45度（密度0.158±0.006g/cm³）适用于工装鞋抗压外底。这两个档位占国伟橡胶上海客户订单量的76.3%，其余23.7%为32/40/48/52度特需档。国伟橡胶所有硬度档位均通过GB/T 6031-2021《硫化橡胶或热塑性橡胶硬度的测定》标准检测，检测报告随货电子版发送。

鞋类加工厂验收EVA板的三个必检动作

第一动作：撕边检查。取板边10cm×10cm区域，徒手沿45°角撕开，观察断面气孔是否均匀连通。合格品应呈细密蜂窝状，无明显闭孔或拉丝；若出现连续3cm以上拉丝，则说明发泡剂分解不充分，该批次板材回弹率将低于设计值12%以上。国伟橡胶要求撕边测试合格率≥99.2%，低于此值自动触发全检。第二动作：叠压测形变。取5块同批次板，清洁表面后叠放于水平台面，顶部施加5kg砝码静置30分钟，测量最底层板厚度变化。国伟橡胶出厂板在此条件下厚度压缩率≤0.38%，高于0.5%即判定为交联不足。第三动作：低温弯折。将板样置于-10℃环境箱中保温2小时，取出后立即绕Φ10mm圆棒弯折180°，弯折处无裂纹视为通过。国伟橡胶所有鞋材板均通过-15℃弯折测试，但为保障上海客户冬季仓储安全，建议入库温度不低于5℃。国伟橡胶不建议客户用‘指甲掐痕深度’判断硬度，该方法误差达±5.3度，易导致误判。

常见问题

问：38度和45度EVA板价格差多少？影响报价的关键因素是什么？

答：国伟橡胶当前上海到货价，38度板为13.8元/kg，45度板为15.2元/kg，差价1.4元/kg。核心影响因素是密度——45度板密度高0.023g/cm³，同等体积耗胶量多17.2%，且压延温度高12℃，能耗成本上升9.6%。

问：最小起订量是多少？能否发100kg试样？

答：国伟橡胶对上海客户开放试样通道，100kg起发，运费到付，样品费按量产价85%收取，下单后3个工作日内寄出。正式订单最小起订量为500kg，低于此量需加收1200元/单调度费。

问：收到货发现硬度偏差超±1.5度，怎么处理？

答：国伟橡胶承诺：收货48小时内提供清晰拍摄的硬度计读数视频（含校准证书画面），经确认超标，48小时内补发合格板，并承担退货运费。

问：能否按我司现有模具尺寸反向开模切板？

答：国伟橡胶支持CAD图纸导入切割，精度±0.3mm，单板最大切割尺寸2.8m×1.4m；但需注意：EVA板裁切后边缘存在0.5mm热胀冷缩余量，模具间隙设计须预留此变量。

问：你们的EVA板能通过EN ISO 20344:2011安全鞋抗冲击测试吗？

答：国伟橡胶45度板单独使用无法通过该标准，但与TPU复合后可满足200J冲击能量吸收要求；已为3家上海劳保鞋厂提供复合板解决方案，复合层厚度0.8mm，总厚度12mm。

为什么上海鞋厂越来越倾向用国伟橡胶的黑白双色板？

上海部分高端童鞋厂开始采用黑白双色EVA板替代全黑板，原因很实在：黑白界面在冲切过程中形成视觉基准线，使模具定位误差从±0.4mm降至±0.15mm，废品率直降2.3个百分点。国伟橡胶双色板采用共挤工艺，黑白层结合力≥3.2N/mm（ASTM D1876剥离测试），非简单贴合。双色板额外成本仅+0.9元/kg，但客户测算单双鞋节省材料成本1.7元。国伟橡胶目前为上海客户供应的双色板中，黑/白厚度比固定为3:1（如总厚6mm则黑层4.5mm+白层1.5mm），该比例经27家客户验证，兼顾冲切识别度与结构强度。国伟橡胶提醒：双色板不可翻面使用，白层表面摩擦系数较低，若朝外安装易致鞋底打滑。

给上海鞋类加工厂的一条落地建议：下次下单前，先要国伟橡胶提供‘本批次密度-硬度散点图’。图中横轴为实测密度，纵轴为实测硬度，每个点代表一块板的数据。合格批次应呈紧密线性分布，斜率在28.5~31.2之间；若出现明显离群点（距主趋势线＞0.8度），说明该批次混入异常胶料，务必暂缓使用。
