1、接口定义 (interface)

　　在Vivado设计工具中，接口(interface)是一种将相关信号分组并封装为单一实体的方式，主要用于IP集成和系统级设计。以下是Vivado接口定义的详细说明：

1.1、基本概念

  1. 接口定义：将一组相关的信号（如数据、地址、控制信号）捆绑在一起作为一个逻辑单元

  2. 用途：简化IP核之间的连接，提高设计可读性和可维护性

  3. 支持标准：支持AXI、APB、AXI4-Stream等标准接口，也支持自定义接口

2、创建自定义接口定义（interface）

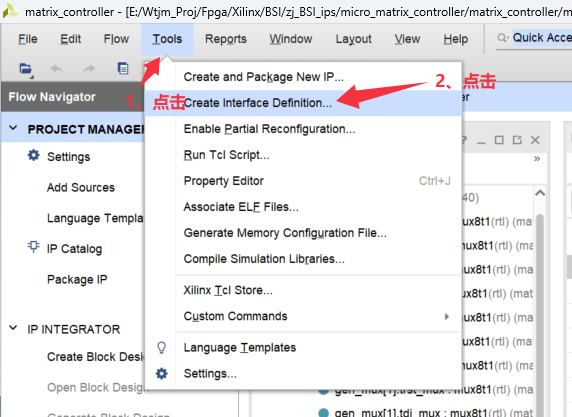

　　1.打开vivadio--> Tool --> Create interface Dwfinnition...

　　

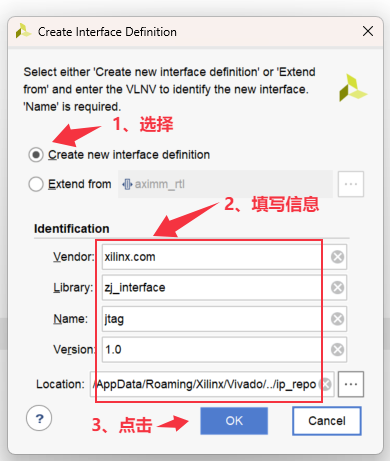

　　2、创建一个新的接口：

　　

　　

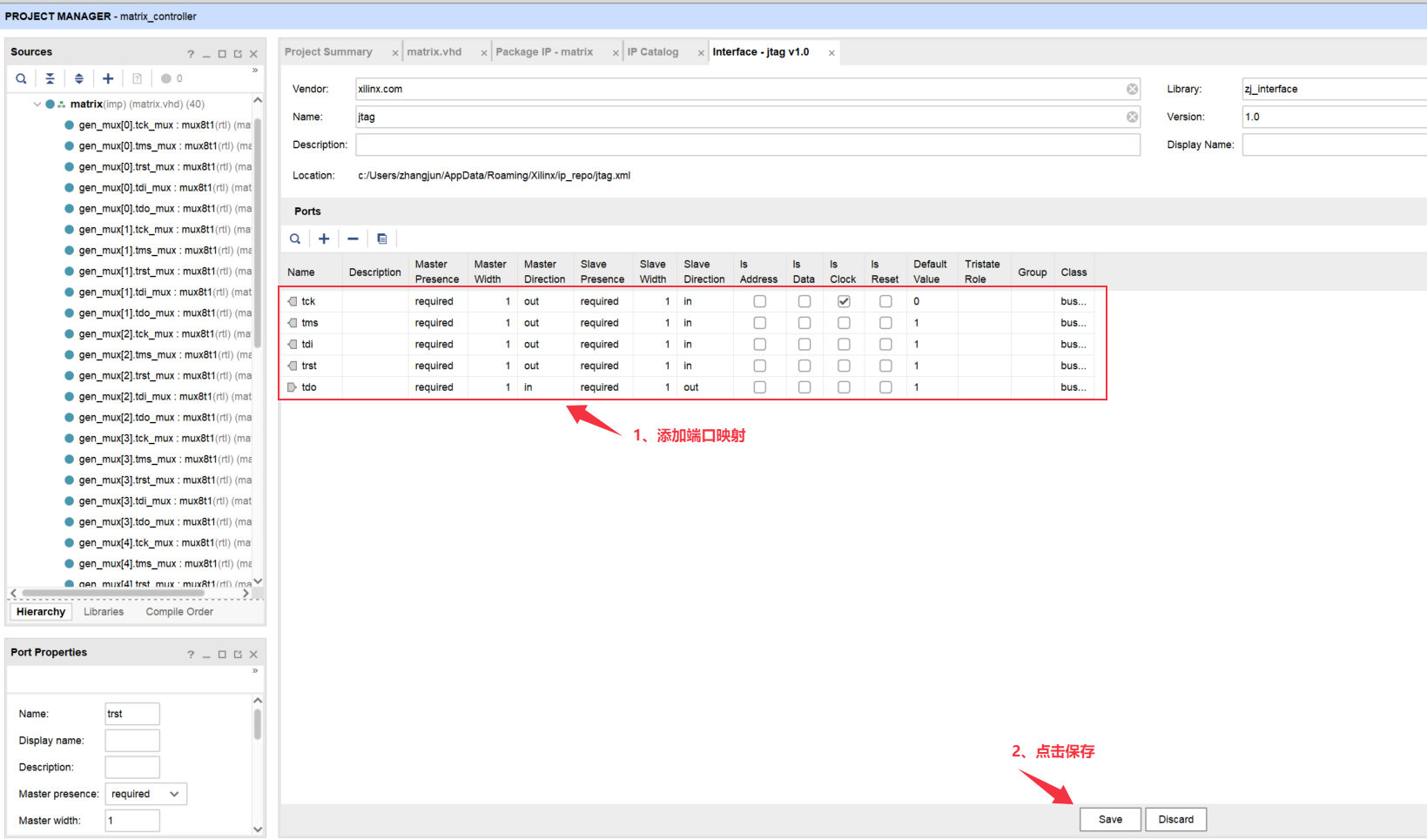

　　3、添加端口映射



 　　4、保存 Interface

　　　　Vivado 会生成一个 micro_jtag.xml 文件，并保存在：

　　　　　　$HOME/.Xilinx/interfaces/xilinx.com/user/micro_jtag/1.0/

　　　　或者你可以将它手动复制到 Vivado 工程中的 interface/ 文件夹。



2、使用这个接口
